1 量具用钢
1.1 量具用钢的要求
选择量具用钢主要考虑耐磨性、尺寸稳定性、可加工性和抗蚀性。
1.1.1耐磨性
量具的工作面必须有高度的耐磨性才能在长期使用中保持精度。为此，淬火硬度高、耐磨性好的的过共析钢常在入选之列。
1.1.2尺寸稳定性
量具在使用和存放过程中应该能够保持最小的尺寸变化。因此，量具基体中应尽量减少残留奥氏体量和残留应力值。一般认为含Cr、W、Mn等合金元素的钢对减小时效变形有良好作用。
1.1.3可加工性
良好的可加工性可保证批量生产中热处理的高生产率；减少热处理后磨削加工时受损伤的可能性。为此，应选用可加工性好、材质均匀、组织良好及退火硬度适当的钢材。
1.1.4抗蚀性
为提高量具对大气、手汗等抗蚀能力，许多量具采用镀铬等表面处理方法或采用马氏体不锈钢。例如千分尺的某些零件用无光泽镀铬；千分表量杆则因表面处理不能保证齿条精度而选用不锈钢9Cr18；卡尺零件则采用3Cr13、或4Cr13不锈钢板冲裁制成。在量具生产中，为保证抗蚀性已越来越多地采用可淬硬的不锈钢。
以上各项要求应根据各种量具的不同特点、精度等级、制造方法和单件或批量生产等因素综合考虑，其他如淬透性、强度、热胀系数等。根据产品性能要求加以考虑。
1.2 量具常用钢种及质量要求
表1列出了量具常用钢种及其特点，可供参考。

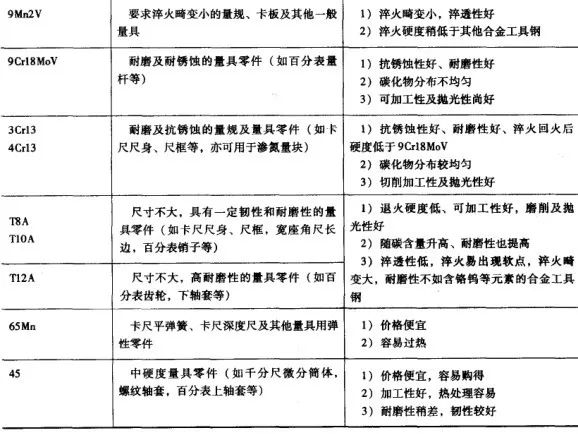

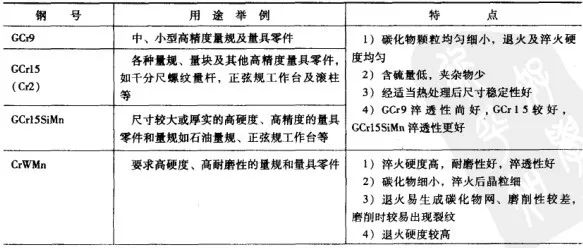

▼表1 量具常用钢种及其特点
量具工作面要求高度光洁，如对钢中非金属夹杂物和碳化物液析不加控制，可能可能会在量块等极小粗糙度的表面上产生细小的点状缺陷；夹杂物还可能引起区域性的残留应力分布，导致力学性能的各向异性助长的不均匀变形；较严重的碳化物偏析则可能造成残留奥氏体的不均匀分布，影响尺寸稳定性。因此，量具用钢对于钢材的原始组织往往有一定要求。详见表2 。

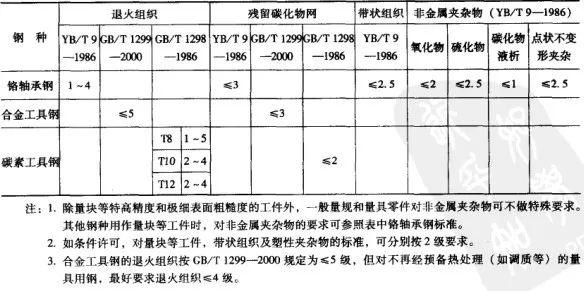

▼ 对量具用钢的原材料显微组织的级别要求
