游标卡尺是工业上常用的测量长度的仪器,你用对了吗？
游标卡尺是工业上常用的测量长度的仪器，可直接用来测量精度较高的工件，如工件的长度、钢管的内径、钢管的外径以及深度等。在日常工作中，很多人都会用到，几乎大家都不陌生，那么游标卡尺貌似简单，但是你真的用对了吗？

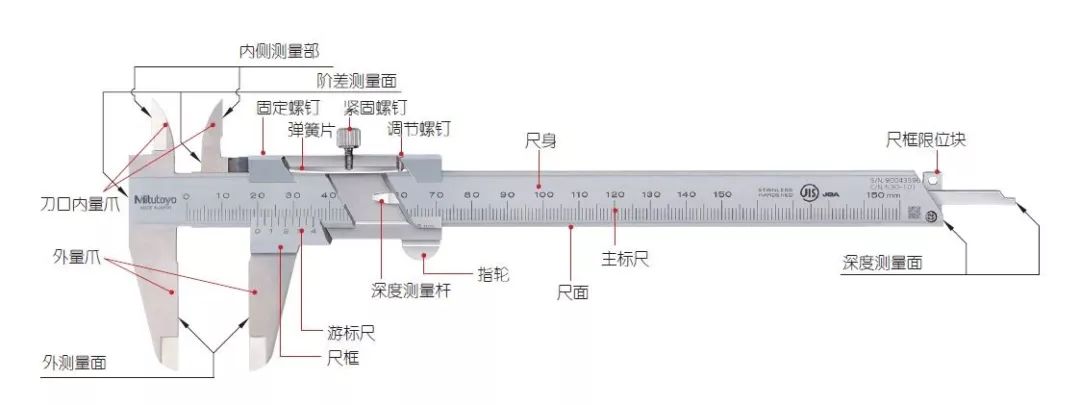

卡尺的各部位名称
M型标准卡尺

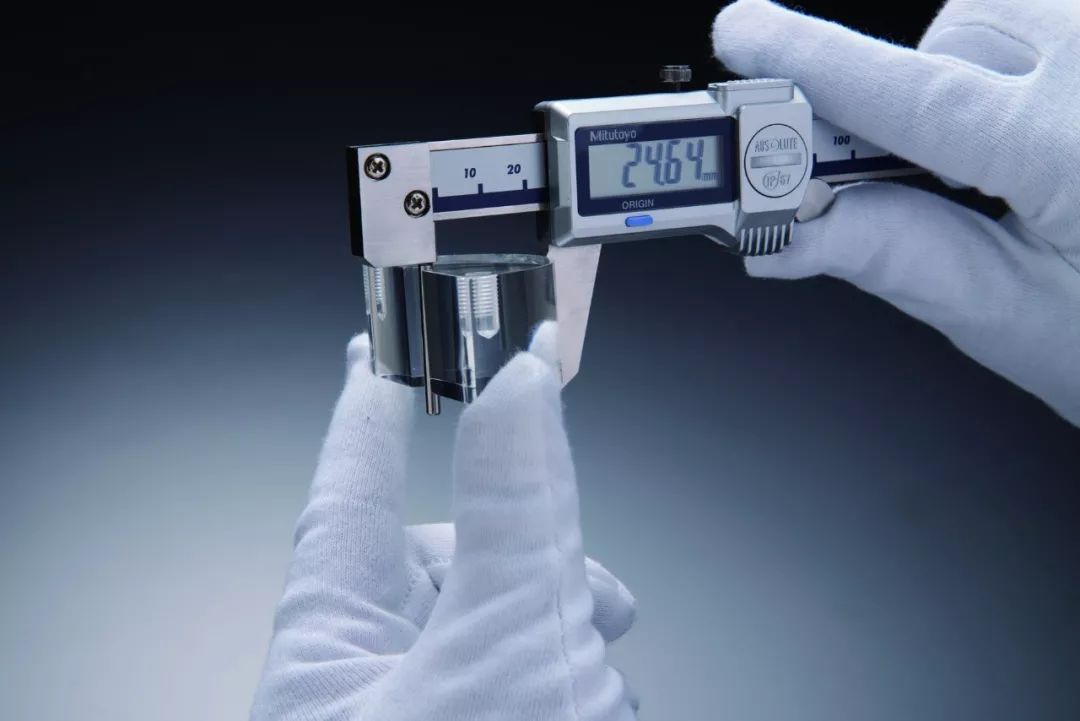

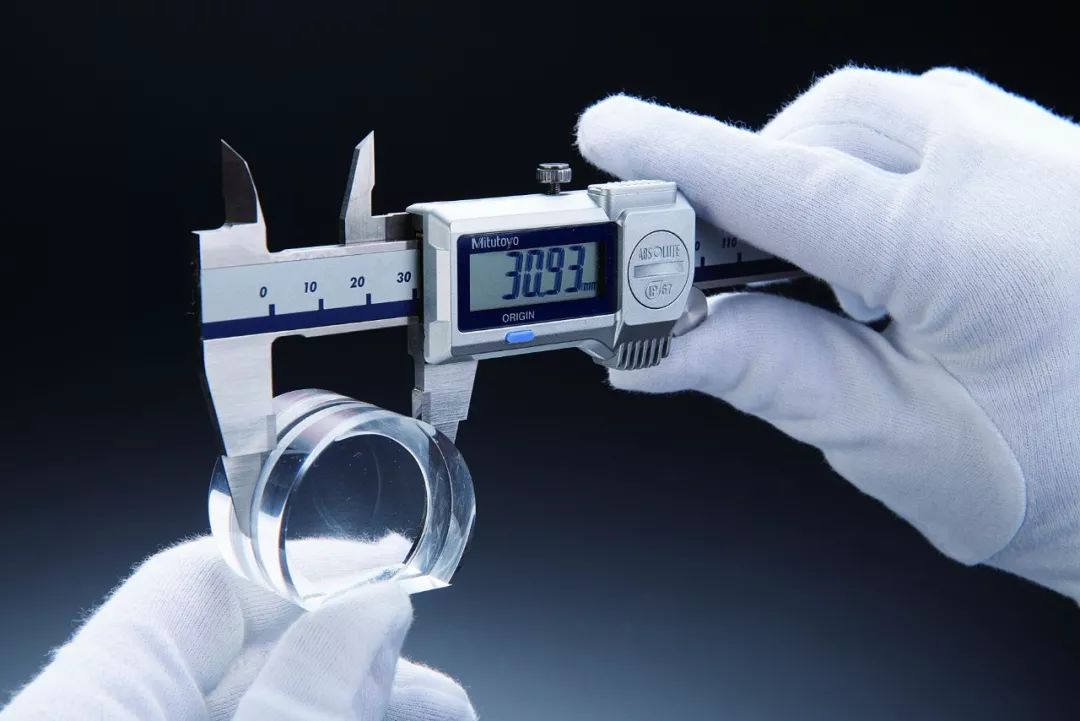

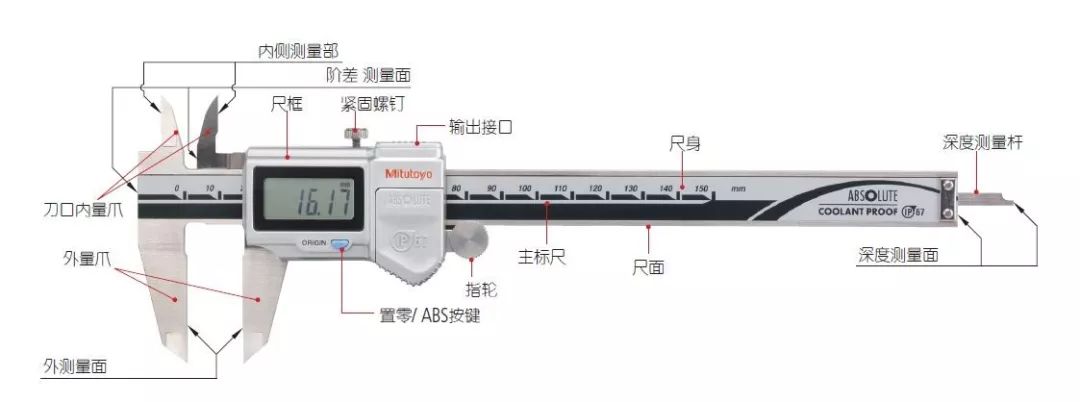

ABS数显卡尺
卡尺的刻度读法

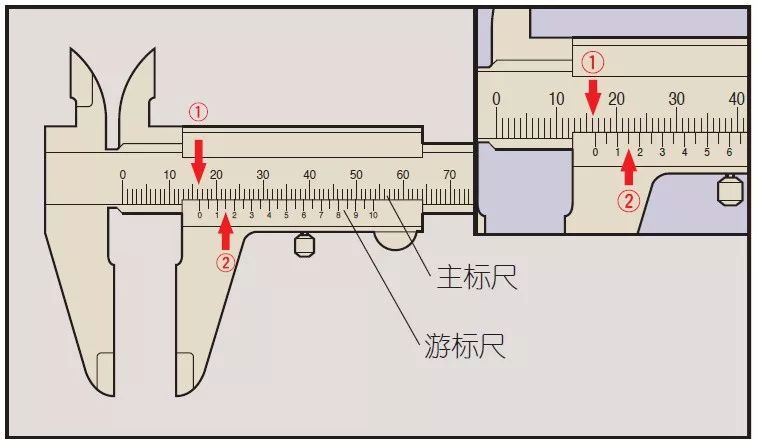

游标卡尺
分度值 0.05mm
①主标尺读数 16 mm
②游标尺读数 0.15 mm
————————————————
读数值 16.15 mm
注意：②0.15mm是读取的主尺刻度与游标刻度重合的位置。

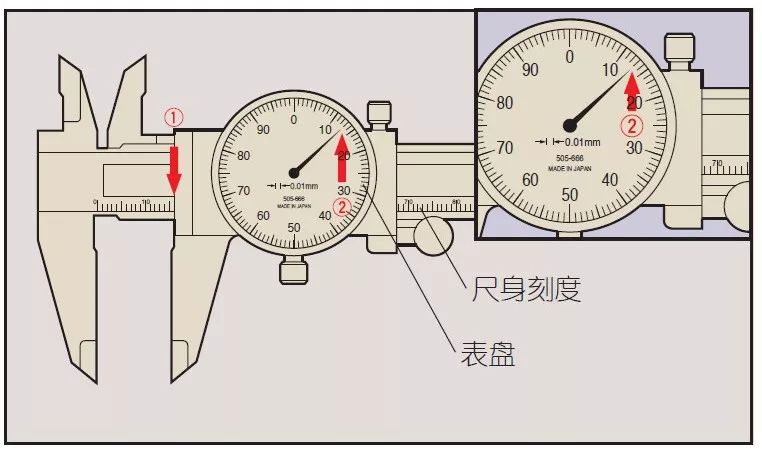

带表卡尺
分度值 0.01mm
①主标尺读数 16 mm
②表盘读数 0.13 mm
————————————————
读数值 16.13 mm
卡尺的测量应用
通用卡尺：

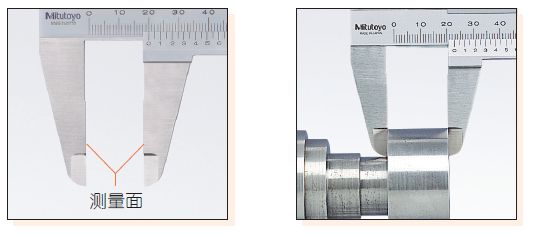

外尺寸测量
内尺寸测量

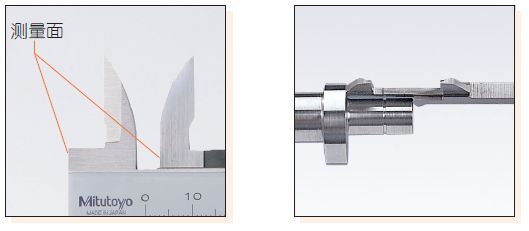

阶差测量
深度测量
专用卡尺：

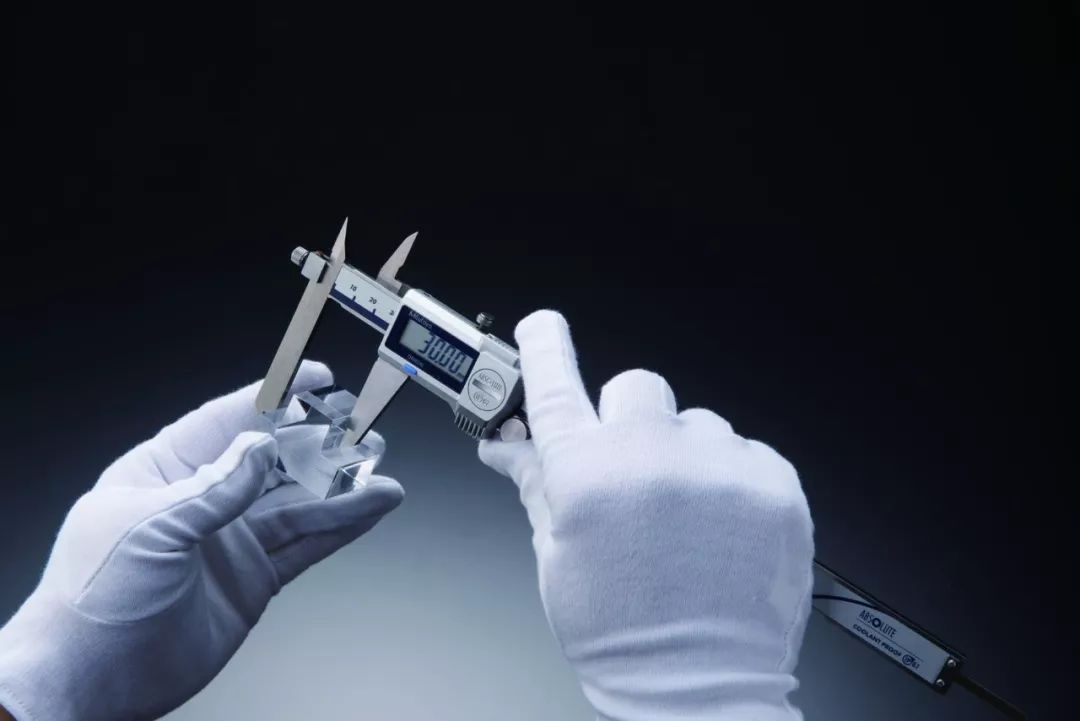

沟槽直径测量_尖爪卡尺
窄槽直径测量_薄片卡尺

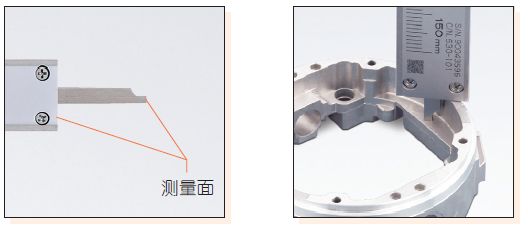

阶差断面测量_偏置卡尺

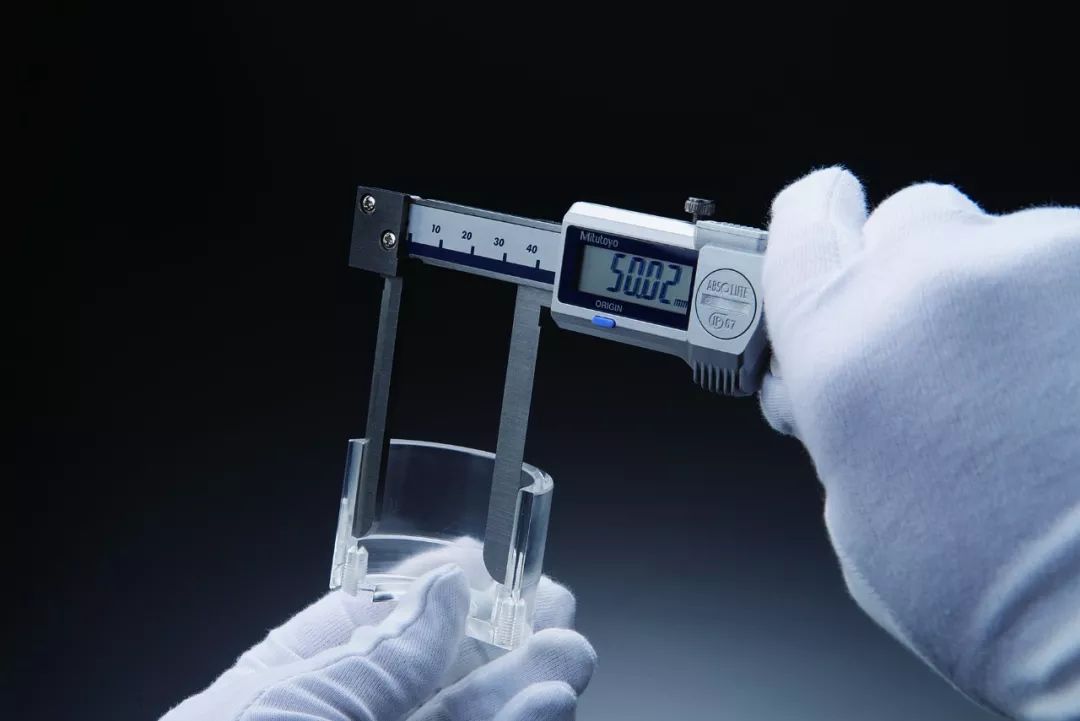

管壁厚度测量_管壁厚度卡尺
内径测量_内径卡尺
卡尺使用注意事项
M型标准卡尺例：
1. 使用少量千分尺润滑油擦拭基准端面及滑动部位。
2. 全行程移动尺框，确认是否被卡住等。
3. 清洁测量面后，使其贴合，确认下面的内容：

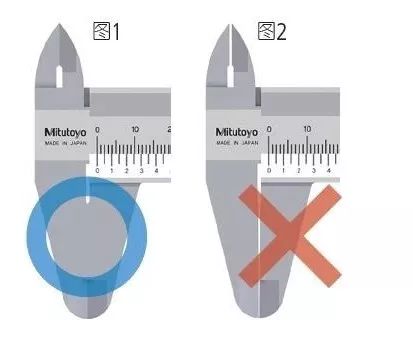

■外侧测量面：对准光源时，看不到光是正常的。(图1)
有污渍、碎屑或毛刺等不能完全贴合时，有时能看到光。(图2)
■内侧测量面：对准光源时，仅能看到一点光的状态是正常的。(图1)

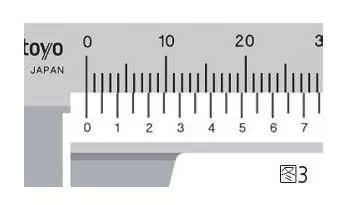

■请确认基准点。(图3)

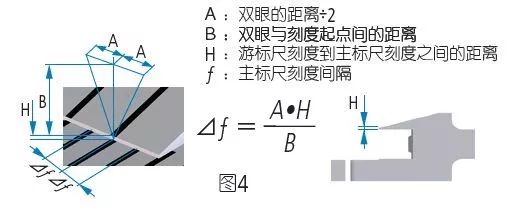

1. 读取刻度时，请将视线对准正面，注意视差。(图4)

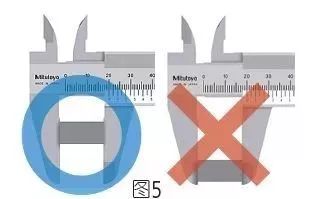

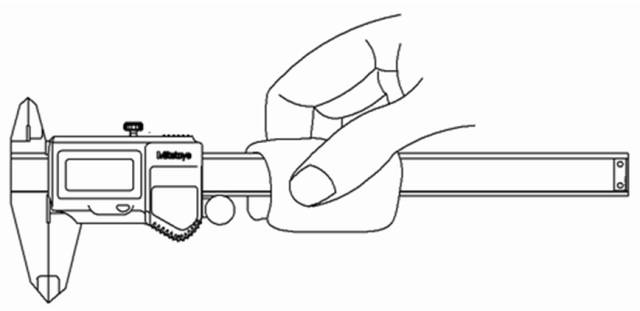

2. 测量时，请使用一定的力量，尽量在量爪根部测量。(图5)

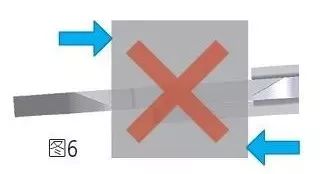

3. 请不要在测量面倾斜的状态下测量。(图6)
1. 使用后，确认各部位有无损伤并将整体清洁干净。

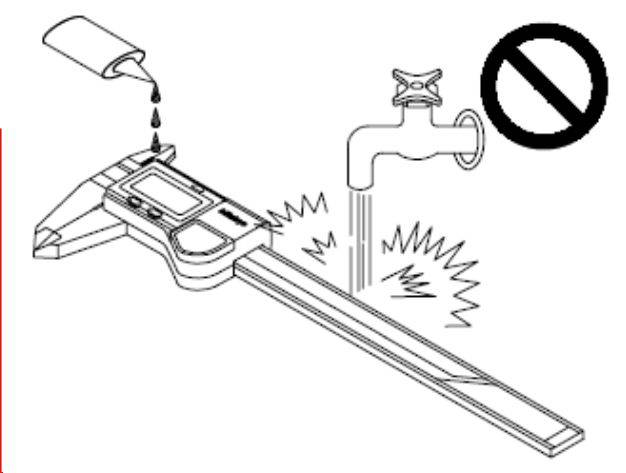

在附着有水溶性切削油等场所使用时，清洁后，请务必进行防锈处理。

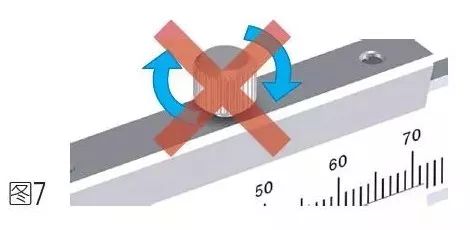

2. 将外侧量爪打开0.2～2mm左右，无需拧紧紧固螺钉保管。(图7)

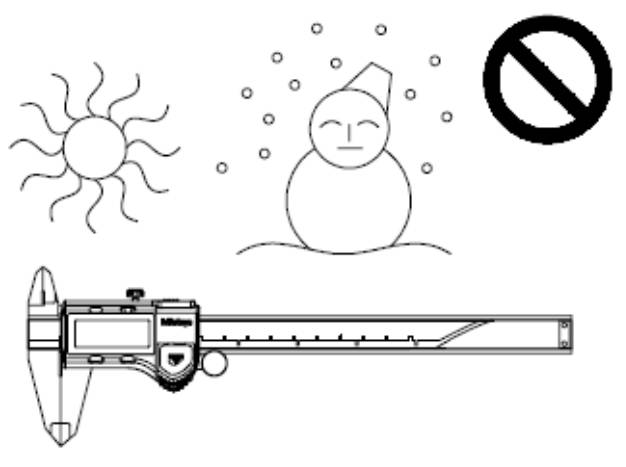

3. 不能在高温高湿、多尘埃及多油污的场所存放。
*如使用数显型卡尺，若长期不使用时请取下电池。
