图解铸造原理和常见铸造缺陷大盘点
金属铸造是将把熔化的金属液注入用耐高温材料制作的中空铸型内，冷凝后得到预期形状的制品，这就是铸造。所得到的制品就是铸件。
液体金属→充型→凝固收缩→铸件

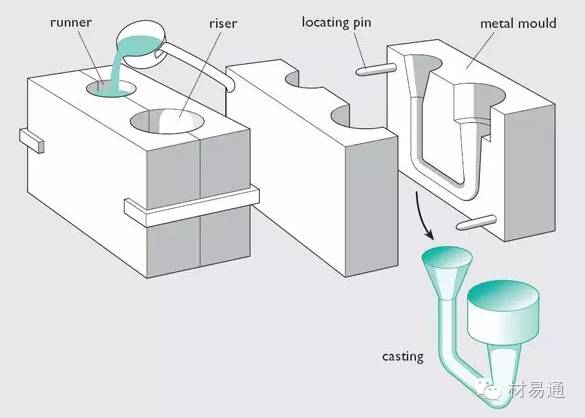

1. 重力铸造 是指金属液在地球重力作用下注入铸型的工艺，也称浇铸。其金属液一般采用手工倒入浇口，依靠金属液自重充满型腔、排气、 冷却、开模得到产品。
重力浇铸具有工艺简单，模具成本低，内部气孔少，可进行热处理等优势，但同时具有致密性差，强度稍差，不宜生产薄壁零件，表面光洁度低，生产效率低，成本高等缺陷。

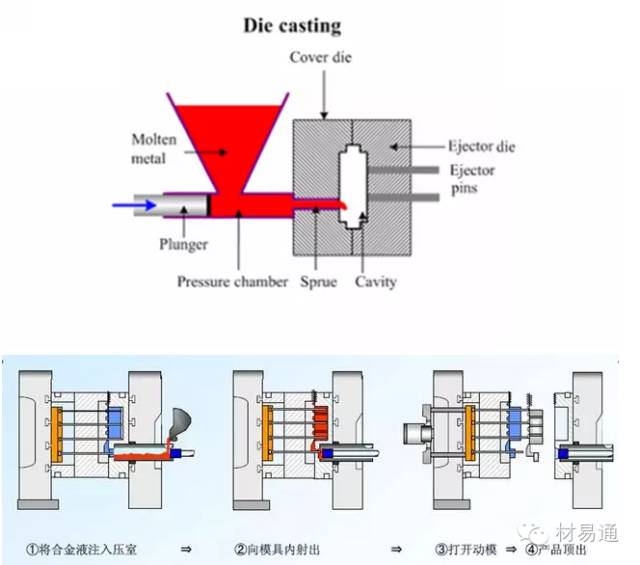

2. 压力铸造 在高压作用下，使液态或半液态金属以较高的速度充填压铸型(压铸模具)型腔，并在压力下成型和凝固而获得铸件的方法。
高压铸造能够快速充型，生产效率极高，产品致密性好，硬度高，表面光洁度好，能够生产壁厚比较薄的零件；同时由于采用高压空气进行充型，内部卷入气体较多，容易在产品内部形成气孔，故此不可以进行热处理（热处理时内部气体会膨胀，导致产品出现鼓包或裂开等缺陷）及加工量过大的后期机加工（避免穿透表面致密层，露出皮下气孔，造成工件报废）。

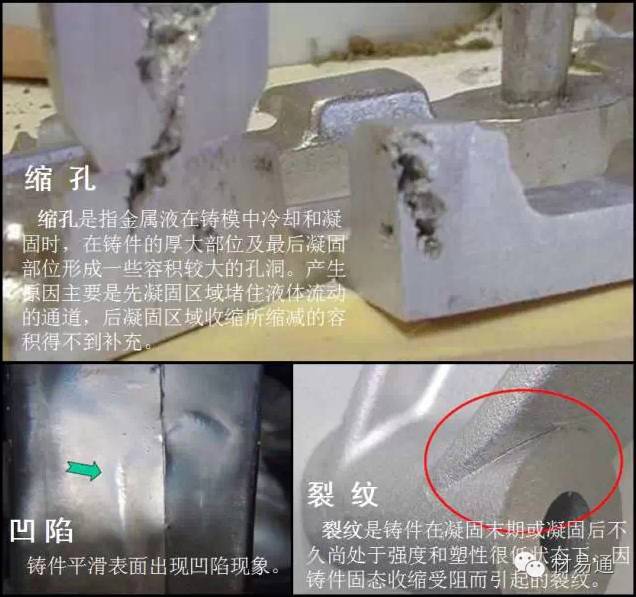

不合理的设计常常会带来后期制造过程中不必要的麻烦，下面列举几种常见的情况。
以上几种缺陷很大的部分原因是因为采用了厚壁设计，并且壁厚间存在突变缺乏平缓过渡的处理。

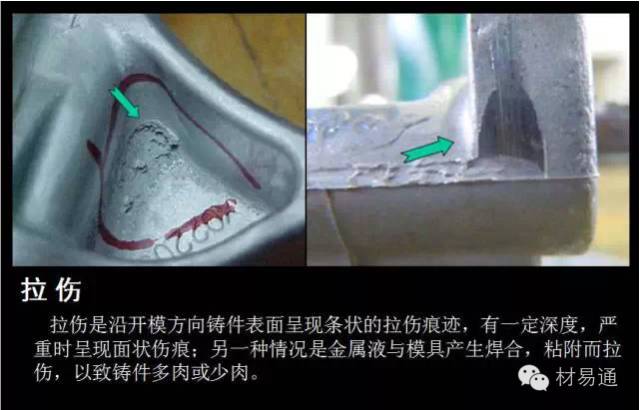

拉伤的一个重要原因是脱模斜度不够大，甚至是倒扣现象，这一点跟注塑工艺有一定相似性。所以方案设计时必须充分注意脱模角度问题。

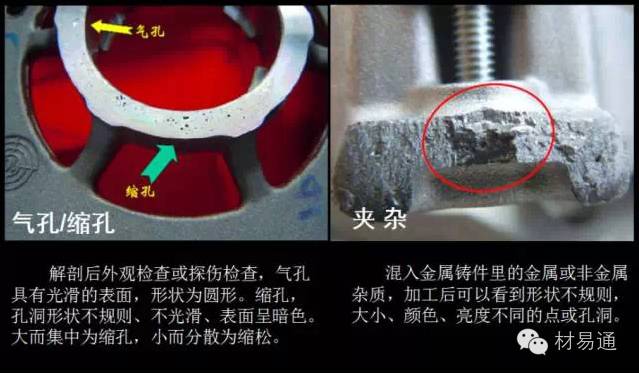

在实际生产过程中，很难避免铸料中混入空气或杂质，并且由此产生了气孔，缩孔，夹杂等缺陷。以上的缺陷大大降低了铸件的强度，并常发生在铸件内部不易觉察，存在安全隐患，同时表面抛光加工时等无法达到光洁的效果。设计时必须对此缺陷有充分的风险预估。
铸造工艺还有裂纹、变形、流痕、花纹、冷隔、变色、斑点、网状毛翅、凹陷、欠铸、毛刺飞边、硬质点等等常见缺陷，这些都是设计、生产工艺、铸料等综合因素造成的，这里就不一一介绍了。
来源：中国检测网
