金相大全--流线、带状、裂纹...等的组织形态
本文主要介绍了：
金相流线，常见带状，偏析，夹杂物，以及裂纹等典型缺陷图片。

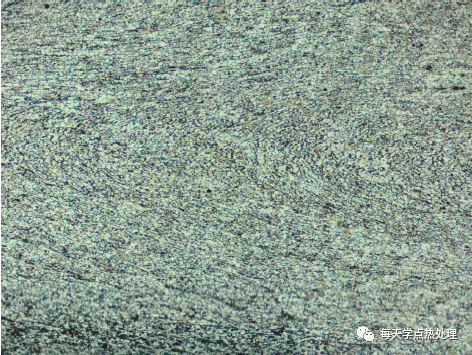

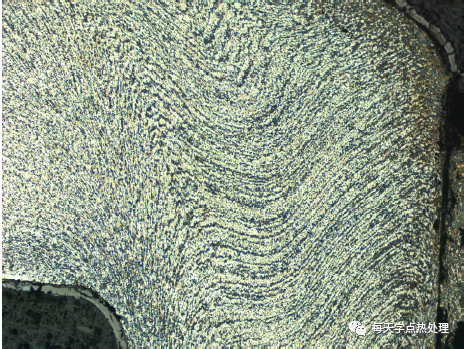

12CrMo4 冷挤压 芯部铁素体呈方向分布 50×
SWRCH22A 冷挤压 芯部铁素体呈方向分布 50×
15Cr 冷挤压 芯部铁素体呈方向分布 50×
45#钢调质 原材料铁素体存在着严重带状 100×

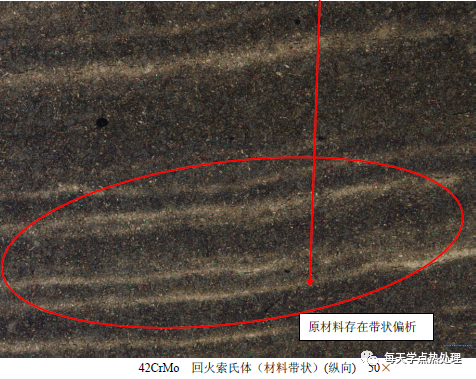

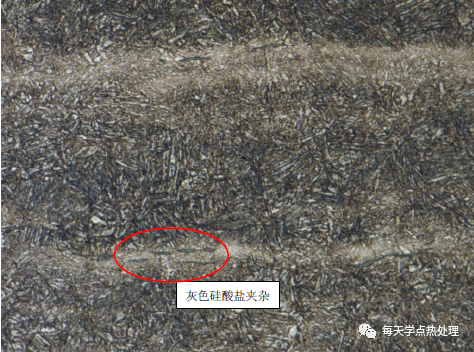

42CrMo 回火索氏体（材料带状）(纵向) 500×

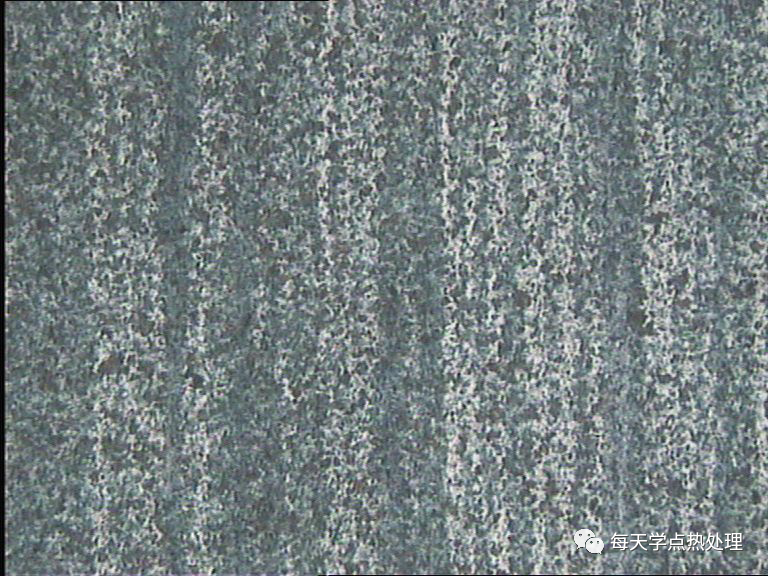

42Cr 回火索氏体和铁素体(锻打时方向形成）(纵向) 100×
42Cr 回火索氏体和铁素体（锻打时方向形成）(纵向) 500×

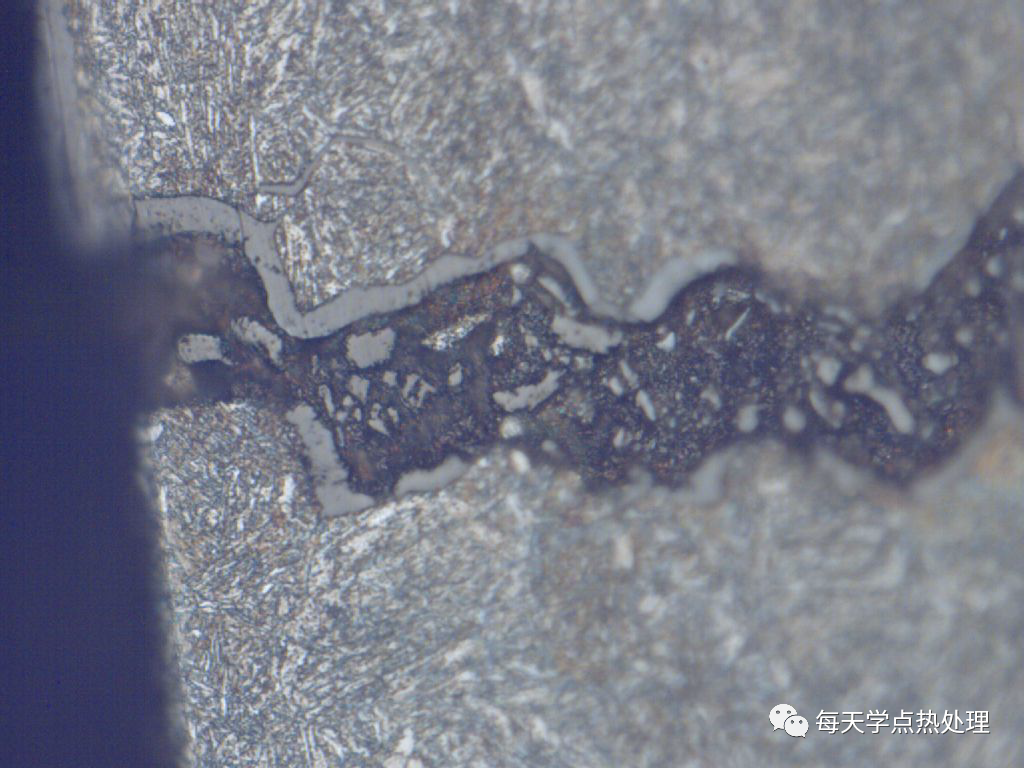

42CrMo 裂纹边缘氧化物+回火索氏体 500×
830℃淬火+中温回火组织

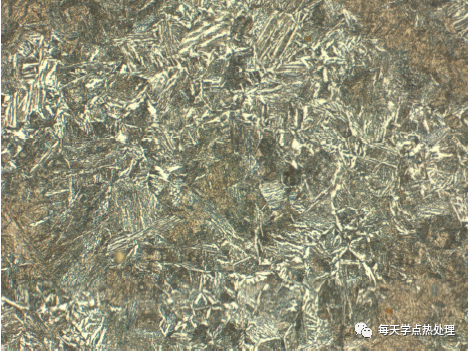

基体组织为回火屈氏体+贝氏体+条状及小块状铁素体 500×
HV304→400→495

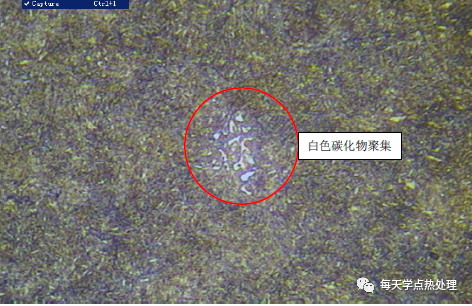

针状马氏体+碳化物 400×

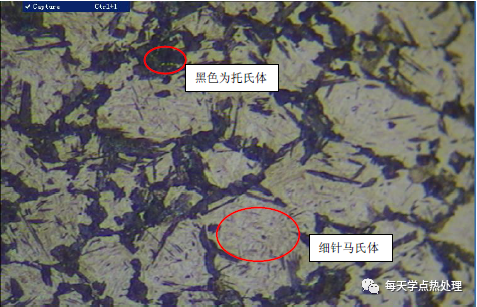

60#钢淬火马氏体+托氏体400×
原因:1、淬火介质选择不合适。
2、介质温度偏低。

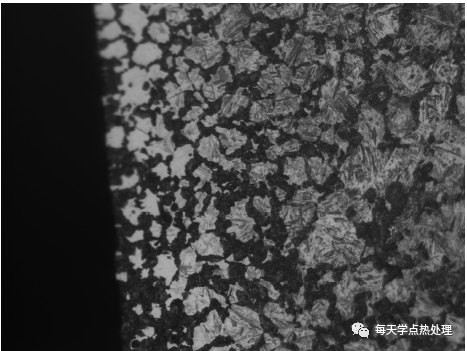

15#钢 渗碳后淬火 白色为淬火马氏体＋黑色为托氏体 500×

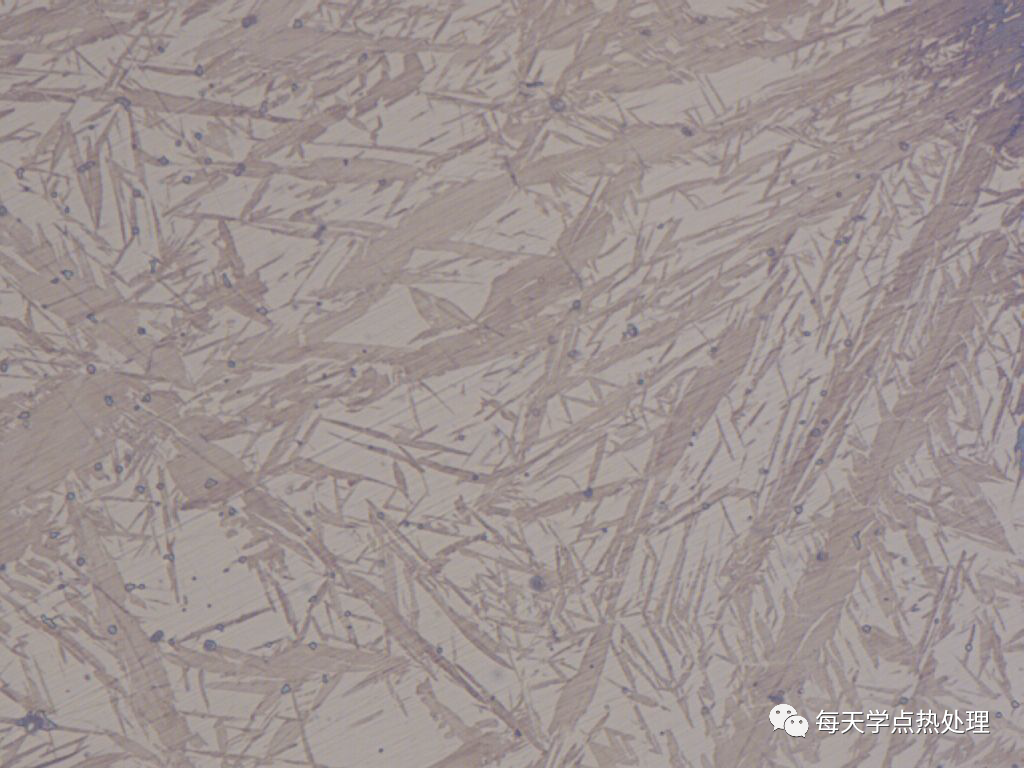

60# 钢 淬火粗大针叶状马氏体+奥氏体（白色） 500×
60# 钢 淬火粗大针叶状马氏体+奥氏体 500×

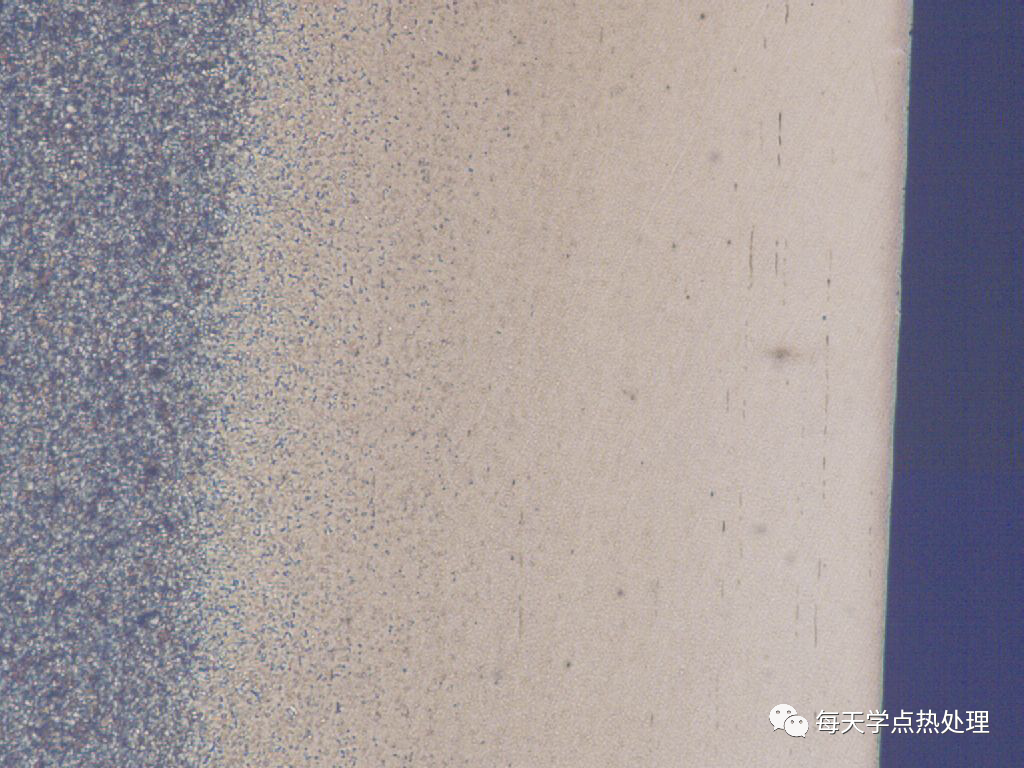

45# 钢 感应淬火 淬硬层深度 100×
