高压锅炉用无缝钢管的常用标准和材质
现国内采用的高压锅炉用无缝钢管的常用标准有GB 5310国内标准，ASME SA106、ASME SA209、ASME SA210、ASME SA213、ASME SA335 美国标准，JIS B8230、JIS B8241日本标准，DIN 17200、DIN 2448 德国标准，ГОСТ4543、ГОСТ8731俄国标准等。

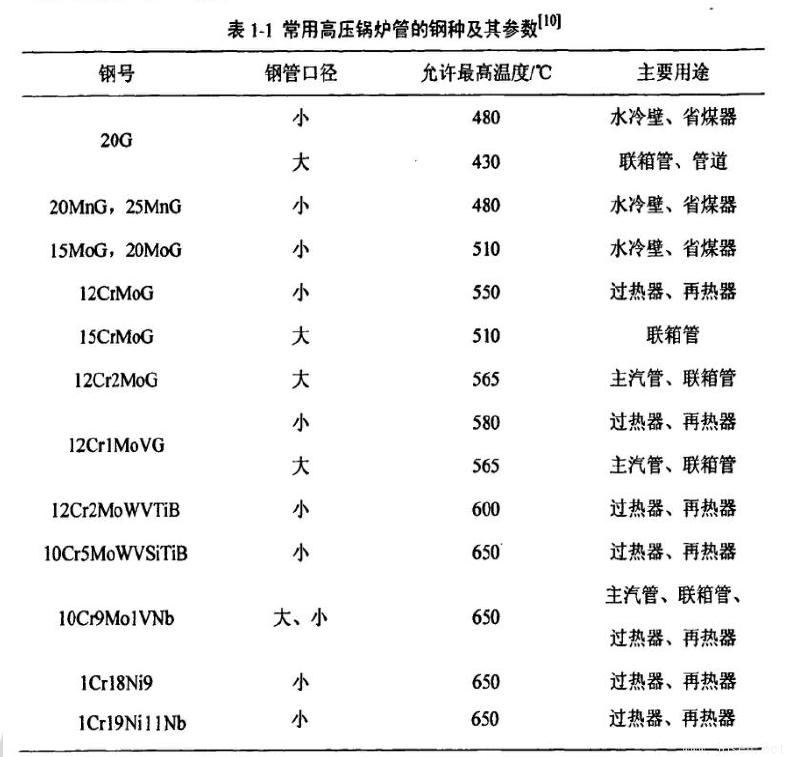

目前国际上钢制高压锅炉已广泛用于石油化工、机械、冶金、能源、轻工、国防、环保、海洋、空间、生命等工业部门和科研领域，规格Φ10~1064mm及以上，不少规格企业已具备高压锅炉管生产能力，其采用的钢种也很广，有优质碳钢20G、锰钢SA-106C、SA-210C、钼钢15Mo3、SA-209T1a，铬钼钢SA-213T2、15CrMoG、SA-213T22、铬钼钒钢12Cr1MoVG、12Cr2MoWVTiB（钢102）、SA-213T91、铬镍钢SA-213TP304H、SA-213TP347H等材质。
GB5310-2008高压锅炉用无缝钢管材质对照表一览
GB5310-2008高压锅炉用无缝钢管材质对照表一览
序号 | GB5310-2008中钢的牌号 | 国外相近钢的牌号 | |||||
ISO | EN | ASME/ASTM | JIS | ||||
1 | 20G | PH26 | P235GH | A-1,SA-106B | STB 410 | ||
2 | 20MnG | PH26 | P235GH | SA-210A-1,B | STB 410 | ||
3 | 25MnG | PH29 | P265GH | SA-210C | STB510 | ||
4 | 15MoG | 16Mo3 | 16Mo3 | -- | STBA12 | ||
5 | 20MoG | -- | -- | SA-209T1a | STBA13 | ||
6 | 12CrMoG | -- | -- | SA-213T2/P2 | STBA20 | ||
7 | 15CrMoG | 13CrMo4-5 | 10CrMo5-5 13CrMo4-5 | SA-213T12/P12 | STBA22 | ||
8 | 12Cr2MoG | 10CrMo9-10 | 10CrMo9-10 | SA-213T22/P22 | STBA24 | ||
9 | 12Cr1MoVG | -- | -- | -- | -- | ||
10 | 12Cr2MoWVTiB | -- | -- | -- | -- | ||
11 | 07Cr2MoW2VNbB | -- | -- | SA-213T23/P23 | -- | ||
12 | 12Cr3MovSitiB | -- | -- | -- | -- | ||
13 | 15Ni1MnMoNbCu | 9NiMnMoNb5-4-4 | 15NiCuMoNb5-6-4 | T36/ P36 | -- | ||
14 | 10Cr9Mo1VNbN | X10CrMoVNb9-1 | X10CrMoVNb9-1 | SA-213T91 SA-335P91 | STBA26 | ||
15 | 10Cr9MoW2VNbBN | -- | -- | SA-213T92/P92 | -- | ||
16 | 10Cr11MoW2VNbCu1BN | -- | -- | T122/P122 | -- | ||
17 | 11Cr9Mo1W1VNbBN | -- | E911 | T911/P911 | -- | ||
18 | 1995版1Cr19Ni9 2008版07Cr19Ni10 | X7CrNi18-9 | X6CrNi18-10 | SA-213TP304H | SUS 304H TB | ||
19 | 10Cr18Ni9NbCu3BN | -- | -- | SA-213S30432 （Super304H） | -- | ||
20 | 07Cr25Ni21NbN | -- | -- | TP310HNbN SA-213S31042 （HR3C）
| -- | ||
21 | 07Cr19Ni11Ti | X7CrNiTi18-10 | X6CrNiTi18-10 | SA-213TP321H | SUS321HTB | ||
22 | 1995版1Cr19Ni11Nb 2008版07Cr18Ni11Nb | X7CrNiNb10 | X7CrNiNb18-10 | SA-213TP347H | SUS 347H TB | ||
23 | 08Cr18Ni11NbFG | -- | -- | SA-213 TP347HFG | -- | ||
高压锅炉用常用无缝钢管材质对照表
锅炉用无缝钢管牌号 | 特性 | 适用工况 | 生产标准 |
20G | ① 良好的工艺性能，无回火脆性 ② 在530℃以下具有良好的抗氧化性能 ③ 在470~480℃下长期运行，会发生珠光体球化和石墨化 | ① 壁温小于或等于425℃的蒸汽管道和联箱 ② 壁温小于或等于450℃的受热面管 | GB5310 |
15CrMoG | ① 冷加工性能和焊接性能较好 ② 在500~550℃下长期运行会发生碳化物球化 ③ 在520℃以下有较高的持久强度和良好的抗氧化性能 | ① 壁温小于或等于510℃的蒸汽管道和联箱 ② 壁温小于或等于540℃的受热面管 | GB5310 |
12Cr1MoVG | ① 在钢中加入少量的钒，降低合金元素由铁素体向碳化物中转移的速度，弥散分布的钒碳化物可强化铁素体基体 ② 在580℃时仍具有高的热强性和抗氧化性能，并具有高的持久塑形 ③ 工艺性能和焊接性能较好，但对热处理规范的敏感性较大，常出现冲击韧性不均匀的现象 ④ 在500~700℃回火时，有回火脆性现象 ⑤ 长期在高温下运行，出现珠光体球化及合金元素向碳化物转移，使热强性下降 | ① 壁温小于或等于555℃的蒸汽管道和联箱 ② 壁温小于或等于540℃的受热面管 | GB5310 |
高压无缝钢管必须根据国家现行标准、规范进行检查和验收，验收应分批进行，每批钢管应是同规格、同炉号、同热处理条件。高压无缝钢管合格证明书上应有以下内容：材料名称、钢号；炉号、批号和质量；品种名称和几何尺寸；化学成分；试验结果（包括参考性指标）；标准编号；供需方名称、代号和合同编号。对于外径大于35mm的高压无缝钢管，应有代表钢种的油色标和钢号、炉号、标准编号及制造厂的印记标识。对于外径小于35mm的成捆供货的高压无缝钢管，应有标牌（标明制造厂名称），技术监督部门的印记、钢管的规格、钢号、根数、质量、炉号、批号及标准编号等标识。
高压无缝钢管材质校验性能检查和试验应有以下内容。
（1） 高温无缝钢管在进行检验时，如遇到下列情况之一，则应进行校验性的检查。
① 证明书与到货高压无缝钢管的炉号或钢号不相符；
② 钢管或标牌上没有钢号、炉号标识；
③ 证明书上的化学成分或力学性能不全时，要对所缺项目补做试验。
（2） 高压无缝钢管校验性检查的规定。
① 全部无缝钢管应逐根测量管子的外径、壁厚和长度，其尺寸应符合有关标准的规定；
② 全部无缝钢管应逐根编号并检查其硬度；
③ 从每批无缝钢管中取硬度最高和最低的各一根，每根制备5个试样，其中，拉力试验两个，冲击试验两个，压扁或冷弯试验一个，试验方法和评定标准遵守国家的有关规定。
④ 从作力学性能试验的无缝钢管或试件上取样进行化学分析。
无制造厂家的无损检测合格证明时，应逐根进行无损检测检查；虽有制造厂的无损检测合格证明，但经外观检查发现有缺陷时，应抽查10%进行检测。如仍有不合格者，则应逐根进行检查。
