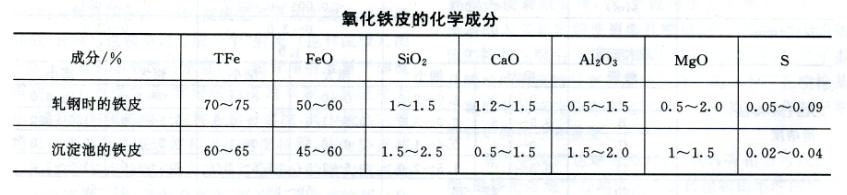

钢锭及钢坯在轧制过程中表面氧化层脱落而产生的铁屑。俗称轧钢皮，常呈片状，故也称铁鳞。钢铁厂氧化铁皮数量约为钢材产量的2％～3％，是不可忽视的钢铁厂循环含铁原料之一，主要作为烧结矿的辅助原料，在炉外脱磷脱硅中应用也较多。氧化铁皮一般含铁70％～75％，从轧钢厂沉淀池中清理出来的细粉铁皮含铁也有60％左右；其SiO2、CaO、Al2O3及MgO含量约1％～2％，并残存有轧钢过程中混入的润滑油剂，其他有害杂质含量很少。表列为氧化铁皮的一般化学成分。氧化铁皮粒度较粗，0．3～2mm级别的占50％以上，小于0．076mm的一般为5％左右。氧化铁皮密度大(4．5～5．0kg／cm3)，由于氧化铁皮含铁高，生产烧结矿时适当配加氧化铁皮可提高或稳定烧结矿的品位。此外，由于氧化铁皮中的铁主要是以二价铁存在，烧结过程中氧化放热，可降低燃料消耗。当氧化铁皮的残油量较高，且配用量较大时，最好在烧结之前预先进行焙烧处理脱去残油，以防出现烧结主抽风机系统电除尘器粉尘燃爆事故。
备注：如果您觉得“氧化铁皮”资料对您有所帮助,您可以与您朋友分享一下!
相关文章：钢材的氧化皮有几种你知道吗?
(本平台"常州精密钢管博客网"的部分图文来自网络转载，转载目的在于传递更多技术信息。我们尊重原创，版权归原作者所有，若未能找到作者和出处望请谅解，敬请联系主编微信号：steel_tube，进行删除或付稿费，多谢!)
