牌号简介
德国标准 DIN 10090中，X45CrSi9-3由于其设计时的优越使用性能，通常为内燃机进气阀座材料的首选。内燃机进气阀由于其工作环境的复杂性，在零件粗加工完成后，还要对零件进行调质和表面渗氮处理。
按德国标准DIN 10027中钢的命名体系中规定各符号代表的意思：
X-至少某一合金元素平均含量超过5%；
45-碳名义含量为0.45%，实际含量为0.40%-0.50%；
Cr-含Cr; Si-含Si; 9-Cr名义含量9%，实际含量为8.00%-10.00%；
3-Si名义含量为3%，实际含量为2.7%-3.30%。
成分性能

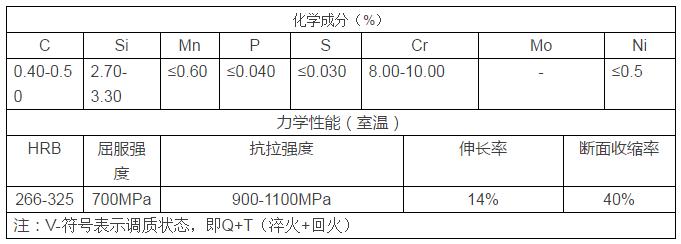

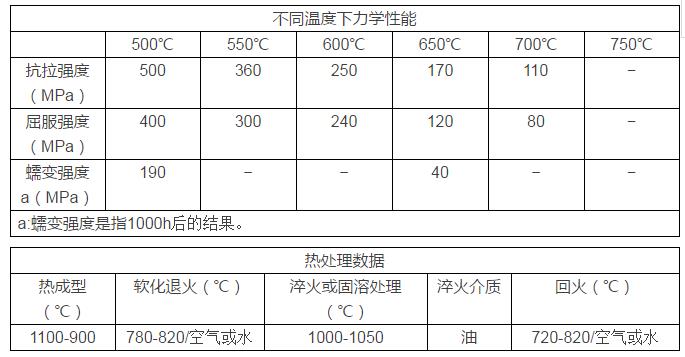

X45CrSi9-3+V牌号化学成分及力学性能：
对于用作内燃机进气阀座的X45CrSi9-3钢牌号，通过理论计算，规定的化学成分在500℃~550℃期间会有较明显的回火脆性倾向，所以在调质处理后，在此温度区间执行较快速的冷却对于避免回火脆性是有利的。

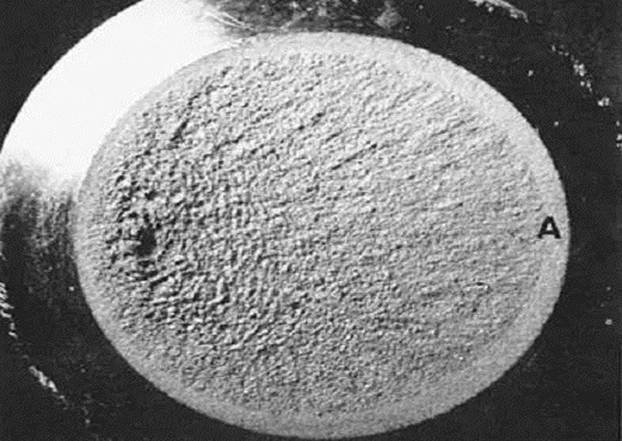

加工及热处理
对于内燃机进气阀座，需要对其进行表面氮化处理，以期获得表面较高的硬度，优异的耐磨性、耐疲劳性、耐蚀性及耐高温的特性。通常情况下，表面硬度需>850HV5，表面氮化层深度：0.15mm-0.25mm。
保持较长的氮化时间，可以给部件表面带来较厚的混合层，更高的表面硬度，但同时对部件芯部硬度的影响也是显而易见的，甚至会导致芯部组织的畸变。特别是热处理后部件若需要矫直，采取适当的回火处理是必要的，以避免二次回火脆性。

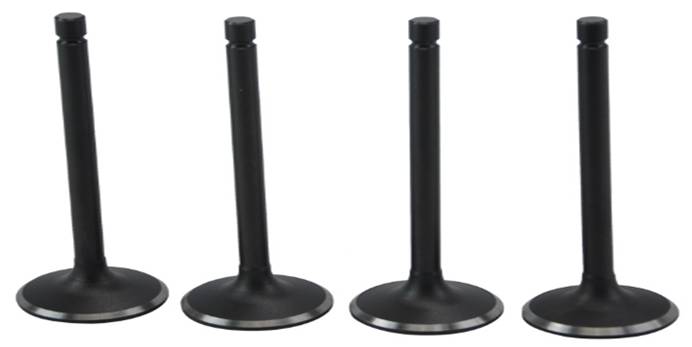

已经表面氮化处理的进气阀座

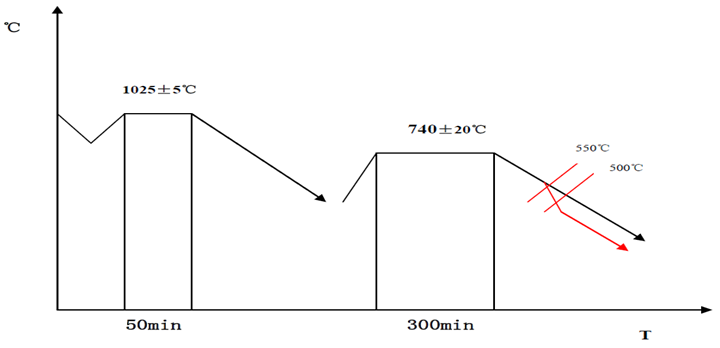

调质处理温度曲线

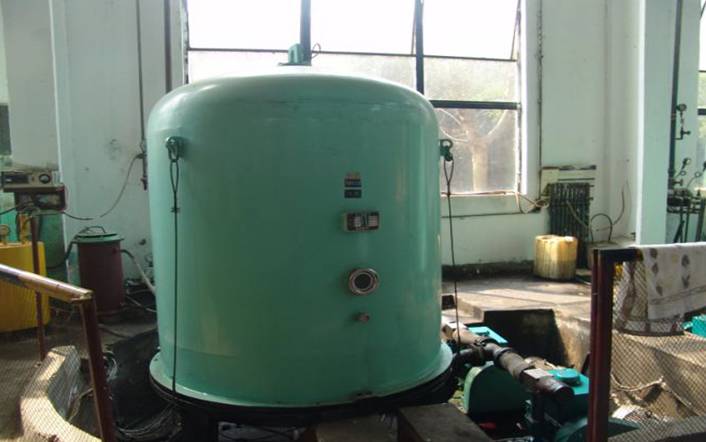

等离子氮化炉
注：氮化温度：555±5℃ 保持时间：30小时 氮气参数：1.7-1.9L/min 出炉温度：≤100℃

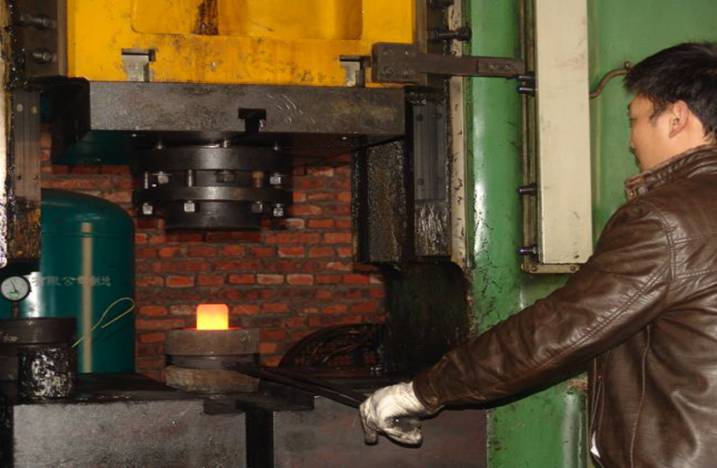

锻造设备
| |
