余热利用的意义
锻造行业是能源消耗大户，而锻件热处理又是锻件生产中能源消耗大户，约占整个锻件生产总能耗的30%～35%。充分利用锻造余热进行热处理，在节能降耗、提升效率等方面有着显而易见的优势，既节约能源、缩短工艺流程，又保护环境。

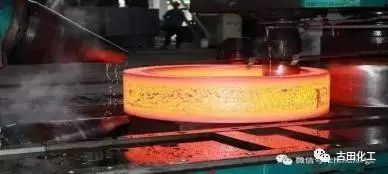

锻造后利用锻件自身热量直接进行热处理，余热热处理一般有以下3种方式。
1、锻后进行余热均温热处理。锻件成形后直接送入热处理炉，仍按常规的热处理工艺进行，均温后锻件不同部位温度一致，可缩短保温时间，这种方法称为余热均温热处理。对于形状复杂，特别是截面变化大的锻件采用该工艺可以确保锻件质量稳定。
2、锻后直接余热热处理。锻件成形后利用锻造余热直接进行热处理，把锻造和热处理紧密结合在一起，节省了普通热处理需要重新加热造成的大量能耗浪费。
3、锻后利用部分余热进行热处理。锻件成形后将锻件冷却到600～650℃左右，然后将锻件再加热到所需要的温度进行热处理。此方法可以细化到晶粒，又节约了把锻件从室温加热到600～650℃的能耗，一般适用于对晶粒度要求高的锻件。
锻造余热淬火是锻件成形后，当其温度高于Ar3或Ar3～Ar1之间的某一温度时，淬入适当的淬火介质中，获得马氏体或贝氏体组织的工艺方法。
锻件经锻造余热淬火和回火处理后，不仅可以获得较好的综合机械性能，而且可以节省能源，简化工艺流程、缩短生产周期，减少人员和节省淬火加热炉的投资费用。锻件经锻造余热淬火并高温回火后，其强度与硬度一般均高于普通调质，而塑性与韧性比普通调质稍低(两者回火温度相同时)。若锻造余热淬火后，采用较高回火温度(一般比普通调质的回火温度高出40～80℃)后，其塑性和韧性与普通淬火相当或稍高。锻件经锻造余热淬火后，在保持塑性和韧性的前提下明显地提高了强度和硬度，另外由于其晶粒较普通淬火粗大，可改善材料的切削加工性能。
应用实例：（微型车曲轴利用余热淬火）
某微型车曲轴锻件材料为40CrH(GB/T5216-2004)，该锻件热处理技术要求，锻件经过调质处理后，金相组织在1～4级之间，硬度为241～285HBW。普通调质工艺为锻件成形后空冷至室温，然后加热至850℃，保温一定时间后在浓度为10%的PAG淬火剂中淬火，然后进行回火，在连续式调质线进行调质处理。
锻造余热淬火工艺为锻件成形后在淬火油中淬火，淬火后的锻件在连续式回火炉中集中进行回火。经检验，采用锻造余热淬火工艺生产，各种性能指标满足客户要求。采用余热淬火工艺生产，省去了普通调质的淬火加热工序，可节约淬火加热用电259kWh/t，同时简化了工艺，缩短了生产周期。
-END-
相关文章:
