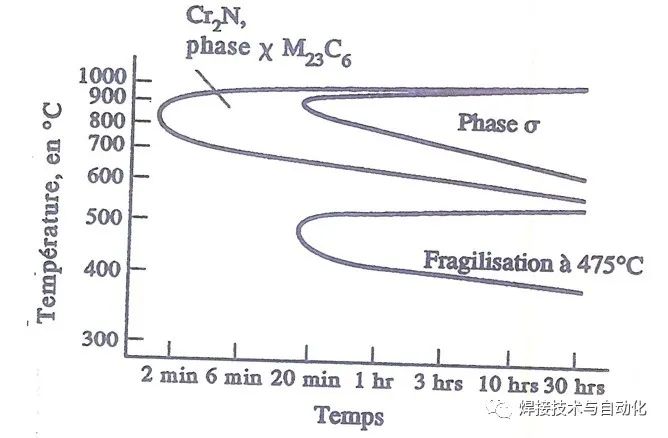

碳化物析出相中主要有M7C3和M23C6两种类型。在碳元素含量相对较高（≥0.03%）的双相不锈钢中，于950~1050℃温度范围内热处理时，沿铁素体和奥氏体的两相相界处将会析出产生M7C3型碳化物。而在低于950℃的温度下热处理时，沿两相相界处则会析出产生M23C6型碳化物，并且其析出速度很快，例如2507型钢在800℃下，其M23C6型碳化物的析出时间不到 1min，即使采取快速冷却方法也很难避免这种碳化物的产生，其先是在铁素体和奥氏体的两相相界处产生，随后在铁素体以及奥氏体的晶界处也有析出，但在铁素体和奥氏体内却并未出现。M23C6晶粒在长大过程中，将会消耗其近邻区域铁素体含量，进而导致原来的铁素体区转变为二次奥氏体组织，从而形成M23C6和γ相的聚集区域。
氮化物析出相主要有Cr2N和CrN两种类型，其中Cr2N是最为主要的析出形式。Cr2N通常还含有Fe和Mo元素，不过结构上属于M2N型氮化物。2507型双相不锈钢经过高温固溶并入水之后，在铁素体相的晶界处以及晶粒内部都将会有Cr2N析出产生，这主要是由于铁素体相中氮元素的溶解度相对较低，N元素呈过饱和状态，因而在快速冷却的情况下将会容易析出氮化物，并且固溶的温度越高，其析出量也会越多。于700~900型焊接接头的热影响区内被发现，此类氮化物的析出较为少见，一般情况下对钢材的韧性和耐腐蚀性能影响并不显著。
