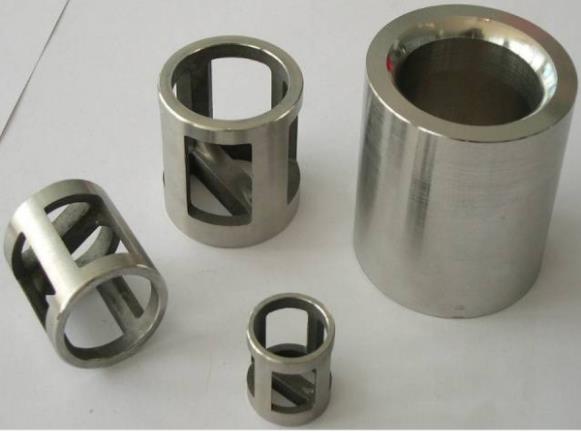

TZM，即Ti-Zr-Mo——钛锆钼合金，是一种广泛应用的钼基高温合金。TZM合金的熔点为2617℃，沸点为4612℃，密度为10.22 g/cm3。
❒ 常用制备方法
➣ 电弧熔化-铸造法
用电弧将纯钼熔化后，按重量百分比添加一定量的Ti、Zr等合金元素，然后用常规铸造的方法得到TZM合金。
➣ 粉末冶金法
高纯钼粉与TiH2粉、ZrH2粉及石墨粉，按比例均匀混合后，经等静压成型，然后在保护气氛下高温烧结，得到TZM坯料。坯料再经过高温热轧（锻造），高温退火，中温热轧（锻造），中温退火消除应力，然后温轧（温锻），最后得到TZM成品料。
❒ 标准对照
中国 | YS/T 660-2007 GB/T 17792-2014 GB/T 3816-2017 | TZM |
美国 | ASTM B386-2003 ASTM B387-2010 | 363，364 |
❒ 成分规范（%）
牌号 | TZM | 363 | 364 |
Ti | 0.40～0.55 | 0.40～0.55 | 0.40～0.55 |
Zr | 0.06～0.12 | 0.06～0.12 | 0.06～0.12 |
Mo | 余量 | 余量 | 余量 |
C | 0.01～0.04 | 0.01～0.03 | 0.01～0.04 |
Fe | ≤0.010 | ≤0.010 | ≤0.010 |
Ni | ≤0.005 | ≤0.002 | ≤0.005 |
Si | ≤0.005 | ≤0.010 | ≤0.005 |
N | ≤0.003 | ≤0.002 | ≤0.002 |
O | ≤0.080 | ≤0.003 | ≤0.030 |
B | （0.02） | — | — |
❒ 性能特点
TZM合金具有熔点高，强度大，弹性模量高，线膨胀系数小，蒸汽压低，导电导热性好，抗蚀性强的特点；在高于1000℃的环境中，TZM具有极好的抗热震性能以及耐热疲劳性能。
❒ 应用场合
由于优良的高温强度、低温延性和良好的可焊接性能，TZM合金在工业中被大量用于加工高温结构材料和模具材料等，又因其高熔点、小线膨胀系数、低蒸气压、良好导电导热性能等特点，被大量应用于航天、军工和高温结构材料等方面。
