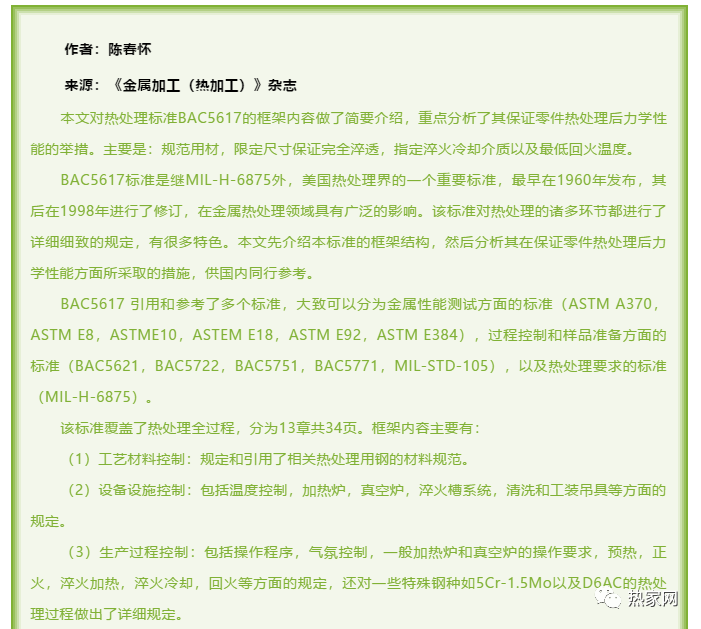

本文对热处理标准BAC5617的框架内容做了简要介绍，重点分析了其保证零件热处理后力学性能的举措。主要是：规范用材，限定尺寸保证完全淬透，指定淬火冷却介质以及最低回火温度。
BAC5617标准是继MIL-H-6875外，美国热处理界的一个重要标准，最早在1960年发布，其后在1998年进行了修订，在金属热处理领域具有广泛的影响。该标准对热处理的诸多环节都进行了详细细致的规定，有很多特色。本文先介绍本标准的框架结构，然后分析其在保证零件热处理后力学性能方面所采取的措施，供国内同行参考。
BAC5617 引用和参考了多个标准，大致可以分为金属性能测试方面的标准（ASTM A370，ASTM E8，ASTME10，ASTEM E18，ASTM E92，ASTM E384），过程控制和样品准备方面的标准（BAC5621，BAC5722，BAC5751，BAC5771，MIL-STD-105），以及热处理要求的标准（MIL-H-6875）。
该标准覆盖了热处理全过程，分为13章共34页。框架内容主要有：
（1）工艺材料控制：规定和引用了相关热处理用钢的材料规范。
（2）设备设施控制：包括温度控制，加热炉，真空炉，淬火槽系统，清洗和工装吊具等方面的规定。
（3）生产过程控制：包括操作程序，气氛控制，一般加热炉和真空炉的操作要求，预热，正火，淬火加热，淬火冷却，回火等方面的规定，还对一些特殊钢种如5Cr-1.5Mo以及D6AC的热处理过程做出了详细规定。

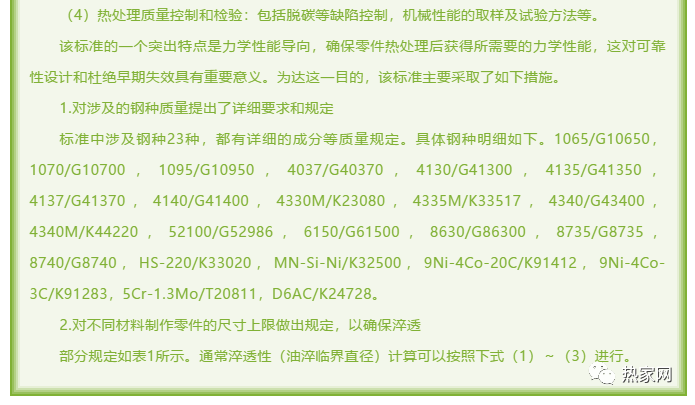

（4）热处理质量控制和检验：包括脱碳等缺陷控制，机械性能的取样及试验方法等。
该标准的一个突出特点是力学性能导向，确保零件热处理后获得所需要的力学性能，这对可靠性设计和杜绝早期失效具有重要意义。为达这一目的，该标准主要采取了如下措施。
1.对涉及的钢种质量提出了详细要求和规定
标准中涉及钢种23种，都有详细的成分等质量规定。具体钢种明细如下。1065/G10650，1070/G10700，1095/G10950，4037/G40370，4130/G41300，4135/G41350，4137/G41370，4140/G41400，4330M/K23080，4335M/K33517，4340/G43400，4340M/K44220，52100/G52986，6150/G61500，8630/G86300，8735/G8735，8740/G8740，HS-220/K33020，MN-Si-Ni/K32500，9Ni-4Co-20C/K91412，9Ni-4Co-3C/K91283，5Cr-1.3Mo/T20811，D6AC/K24728。
2.对不同材料制作零件的尺寸上限做出规定，以确保淬透

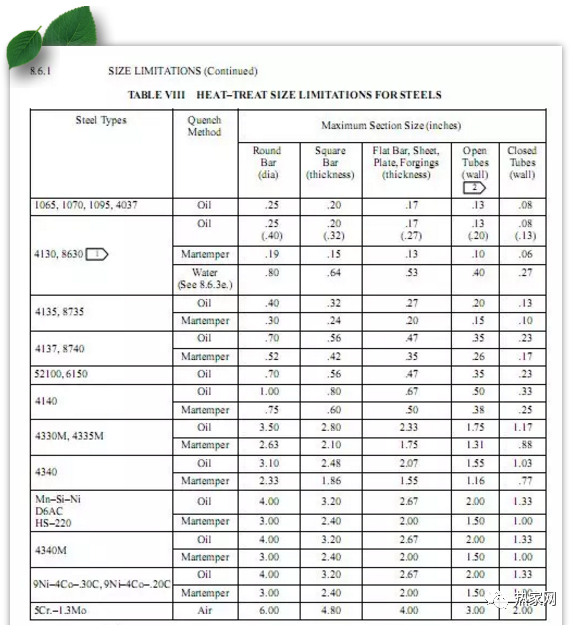

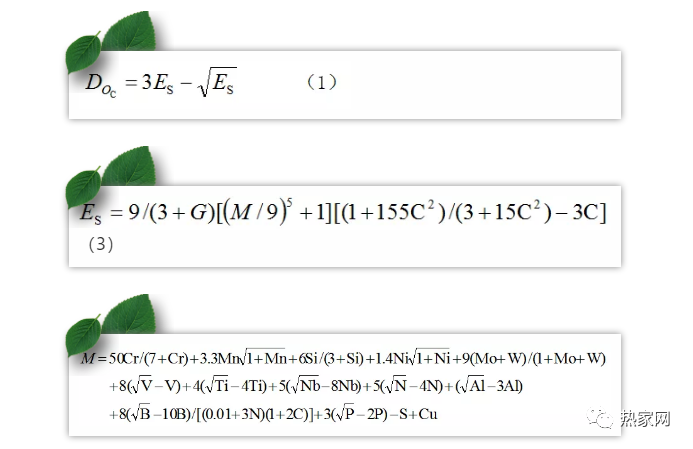

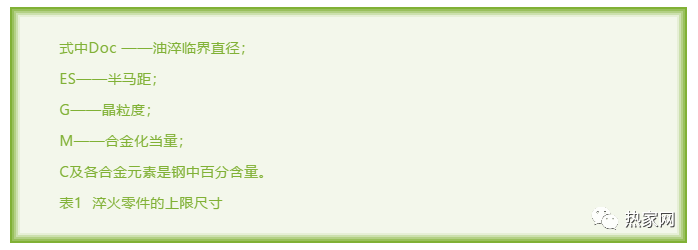

部分规定如表1所示。通常淬透性（油淬临界直径）计算可以按照下式（1）～（3）进行。

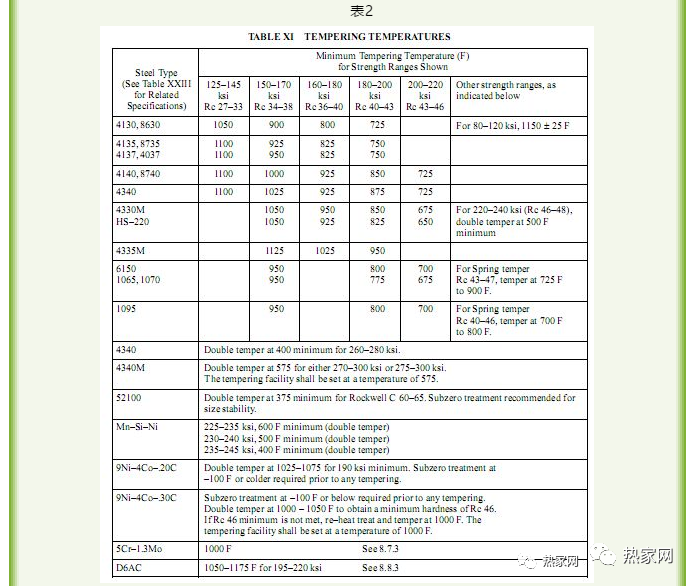

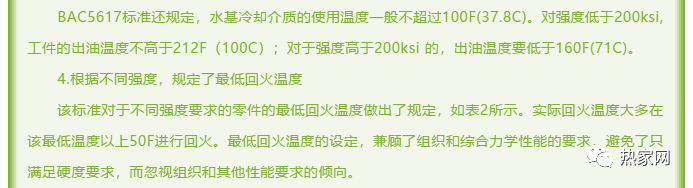

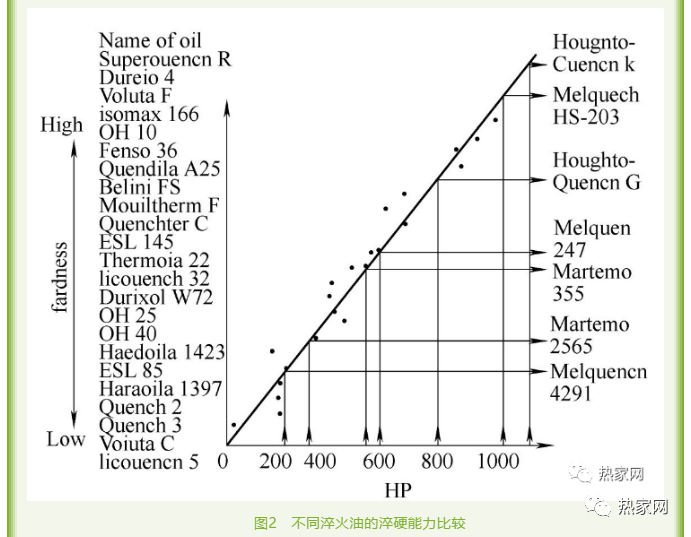

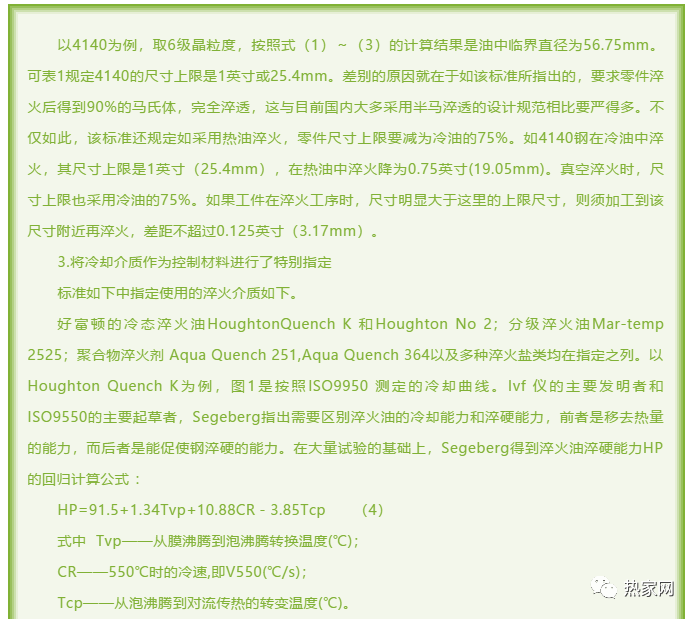

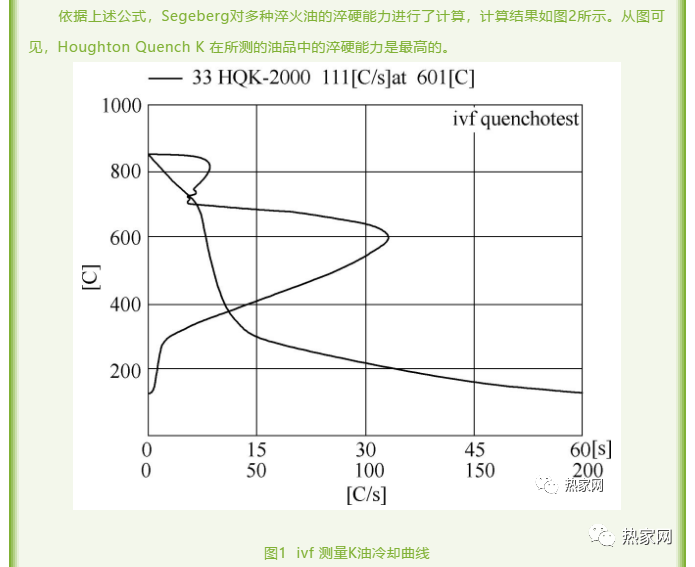

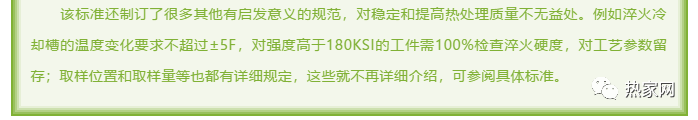

常州精密钢管博客网
☞来源：《金属加工（热加工）》杂志
全文下载: 美国热处理BAC5617标准
