组织概述

   在亚共析钢或过共析钢中，由高温以较快的速度冷却时，先共析的铁素体或渗碳体从奥氏体晶界上沿着奥氏体的一定晶面向晶内生长，呈针状析出。在光学显微镜下可以观察到从奥氏体晶界上生长出来的铁素体或渗碳体近似平行，呈羽毛状或三角形，其间存在着珠光体的组织。这种组织称为魏氏组织。

    工业上将具有片(针)状铁素体或渗碳体加珠光体的组织称为魏氏组织，前者称为魏氏组织铁素体，后者称为魏氏组织渗碳体。魏氏组织以及经常与其伴生的粗大晶粒组织会使钢的机械性能，尤其是塑性和冲击性能显著降低，并使钢的脆性转折温度升高。在这种情况下必须消除魏氏组织以及粗大晶粒组织。常用方法是采用细化晶粒的正火、退火以及锻造等。

    实际生产中遇到的魏氏组织大多是铁素体魏氏组织.魏氏组织常伴随着奥氏体晶粒粗大而出现，因此，使钢的力学性能尤其是塑性和冲击韧性显著降低，同时使脆性转折温度升高。魏氏组织容易出现在过热钢中，因此，奥氏体晶粒越粗大，越容易出现魏氏组织。钢由高温较快地冷却下来往往容易出现魏氏组织，慢冷则不易出现。钢中的魏氏组织一般可通过细化晶粒的正火、退火以及锻造等方法加以消除，程度严重的可采用二次正火方法加以消除。

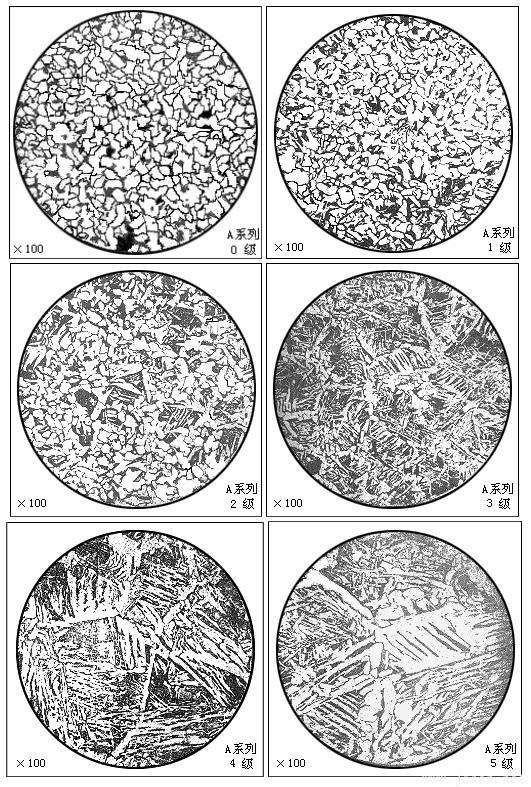

魏氏组织评级图

形成原因

1、热处理温度较高，导致奥氏体晶粒粗大；
2、冷却速度较快。
    如果奥氏体晶粒异常粗大，即使不大的冷速也可能形成魏氏组织，这种组织的塑性和韧性比较差，并且大部分魏氏组织的产生是由于此；
    如果奥氏体晶粒不是特别粗大，冷速比较快的时候也可能形成魏氏组织，但这种魏氏组织不会有什么害处。消除的措施要从产生的原因上着手:
（1）控制热处理加热温度
（2）控制冷速。

	❤ 请关注 微信公众号: steeltuber.  转载请保留链接: https://main.josen.net/Steel-Knowledge/smswszzzmxcd.html
