钢铁零件起皮了是怎么回事？
星期天的早上，铁匠铺也没停工，铁匠和小徒弟正忙着准备给客户发货呢，村东头冲压铺李大爷推门进来了。
哟，李大哥啊，你可是大忙人呢，冲压铺现在生意越来越好了吧，看这几个月给你做处理的量都估出来了呢，今天怎么有空来小店来了啊？铁匠停下了手里的活，赶紧招呼着李大爷。
“铁匠兄弟啊，今天还真是有急事来找你，你看吧，前几天一批冲压的小零件不是拉来你这里做的碳氮共渗淬火吗，今天早上我们准备装配的时候，发现个怪事，有几个零件平面上怎么掉皮呢？这还能用吗？” 老李边说边把手里的零件递给了铁匠。

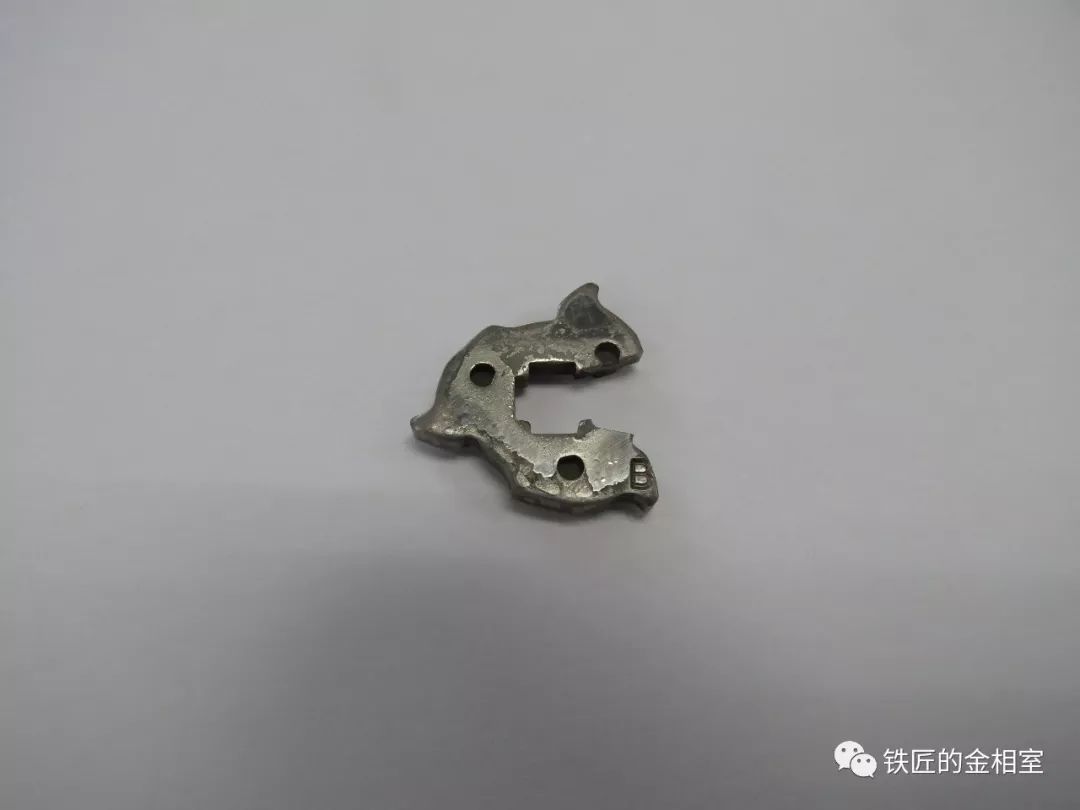

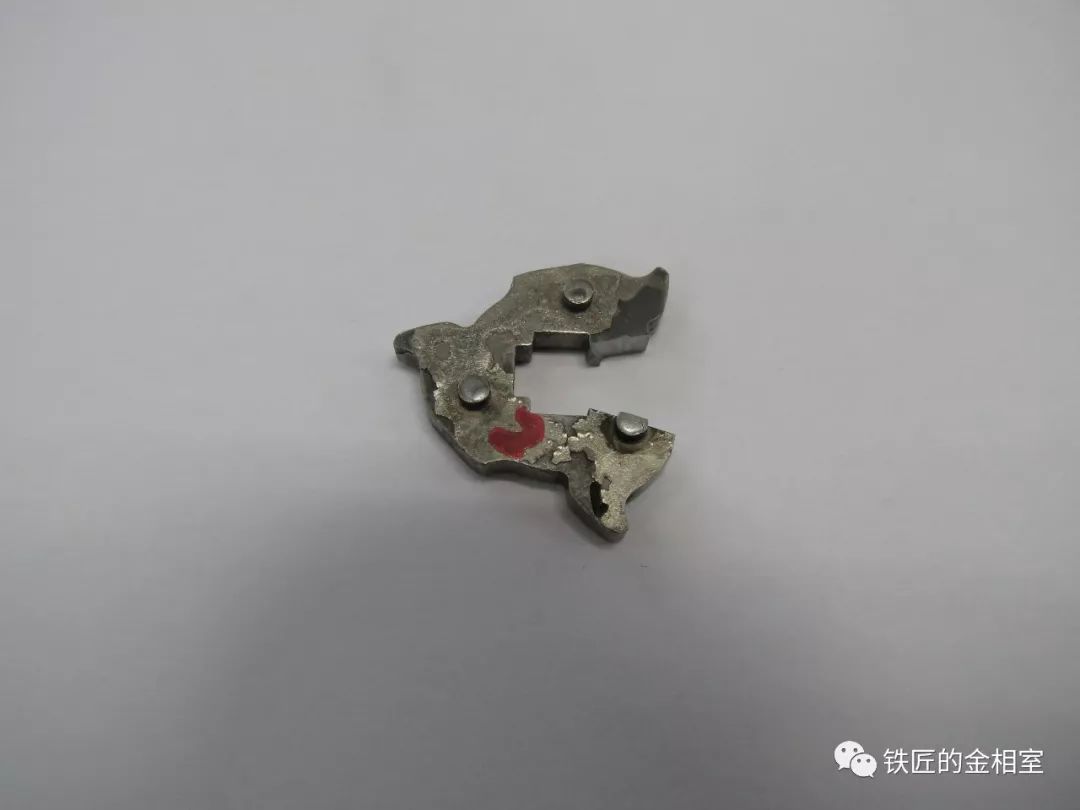

铁匠接过来看了看正面：
又翻过来看了一下反面：
这是有点奇怪啊，老李，这样的比例有多少啊？
老李说，异常品比例倒不是很高，上次一批拿来3万多件到你这里，现在也就挑出来20多个吧，不过搞不清楚原因，这一批我都不敢发给客户啊，不知道质量有没有问题呢。是氧化皮的话，其他没起皮的零件有没有脱碳什么的，就不好说了。这批货客户又催得急，你得赶紧给我分析分析，到底能不能发啊？如果不能用，我还得赶紧投一批料马上重新做，不能耽误了交期哦。
“行，您先别急，我马上去做检测，稍等一下，中午前就给您回话。”说完，铁匠马上叫上小徒弟一起去制样了，打算先看一下金相情况。

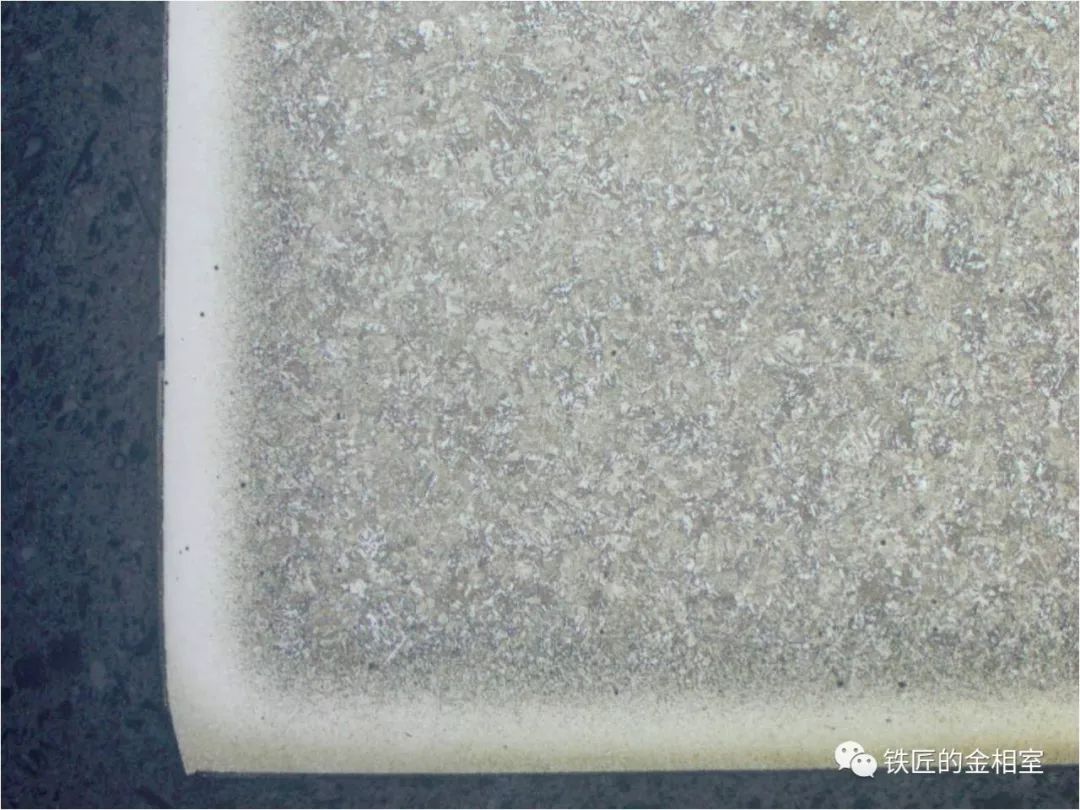

25倍的全截面是这样的：

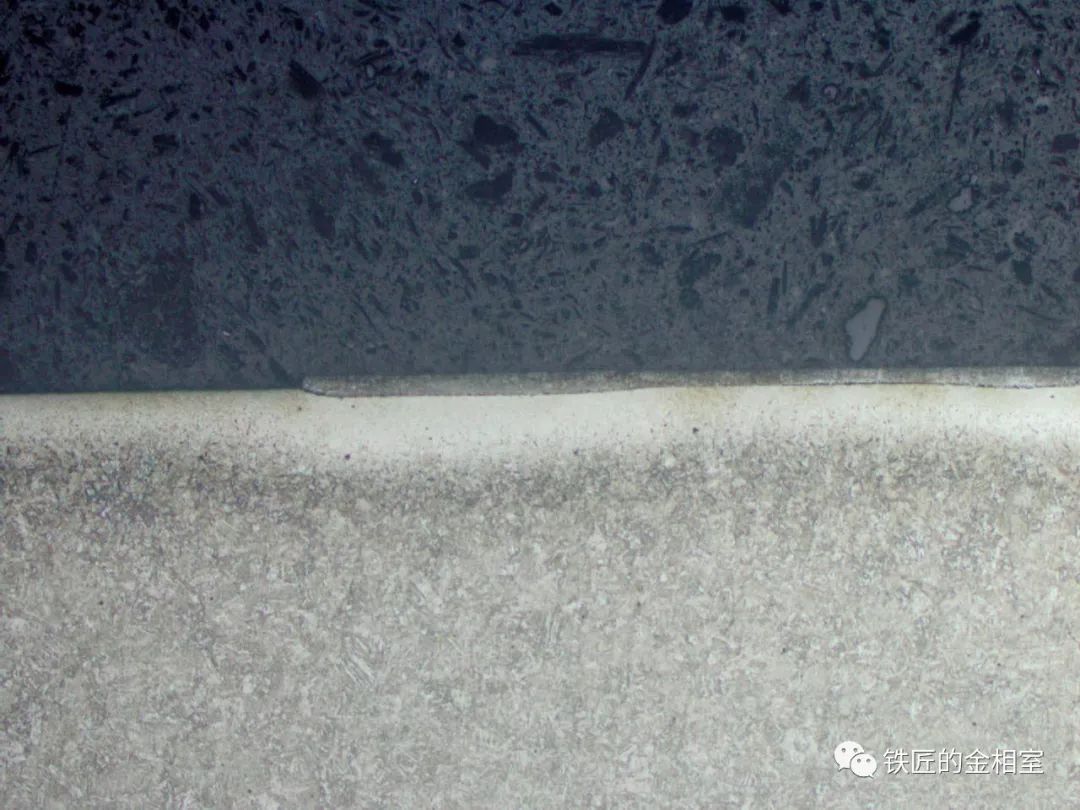

右边（正面）的50倍照片上表面是看到了薄薄的一层灰东西：
左边（反面）也有：
在右边找个视场细看，100倍的：

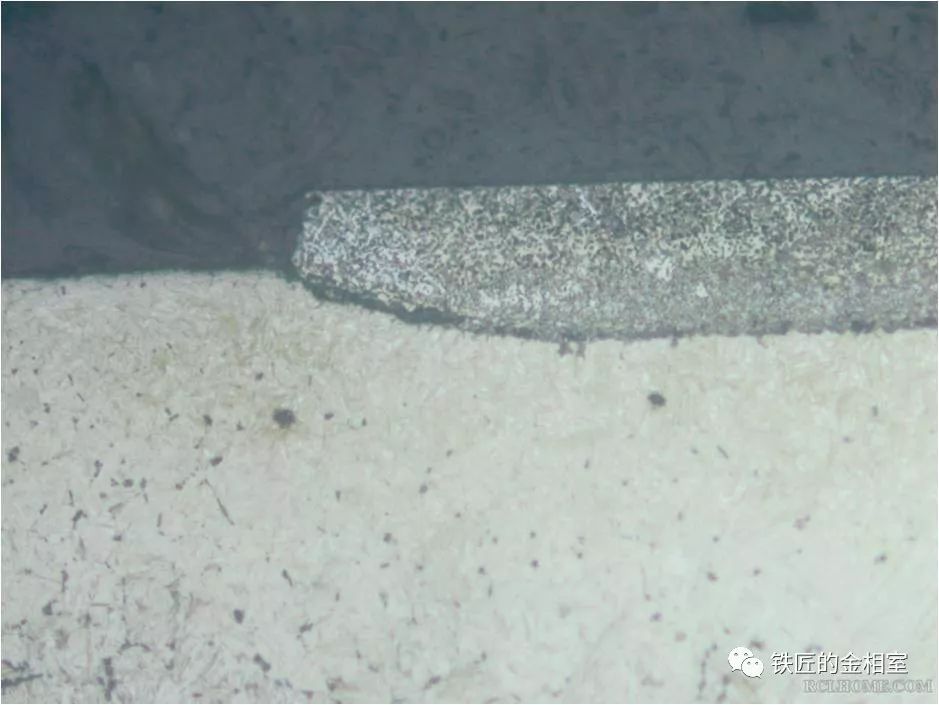

400倍的：
小铁匠在一边帮忙，看了这些照片也很奇怪，“师傅，这个不像是氧化皮吧，氧化皮颜色更黑才对，皮下也没脱碳和氧化现象呢，是不是什么炉子里有什么低熔点的东西融化了滴在表面上了啊？
也不对啊，这么整整齐齐的一个薄层，不可能凝固出那么齐整的边来啊，碳氮共渗会不会表层氮浓度高了，出现白亮层啊？”

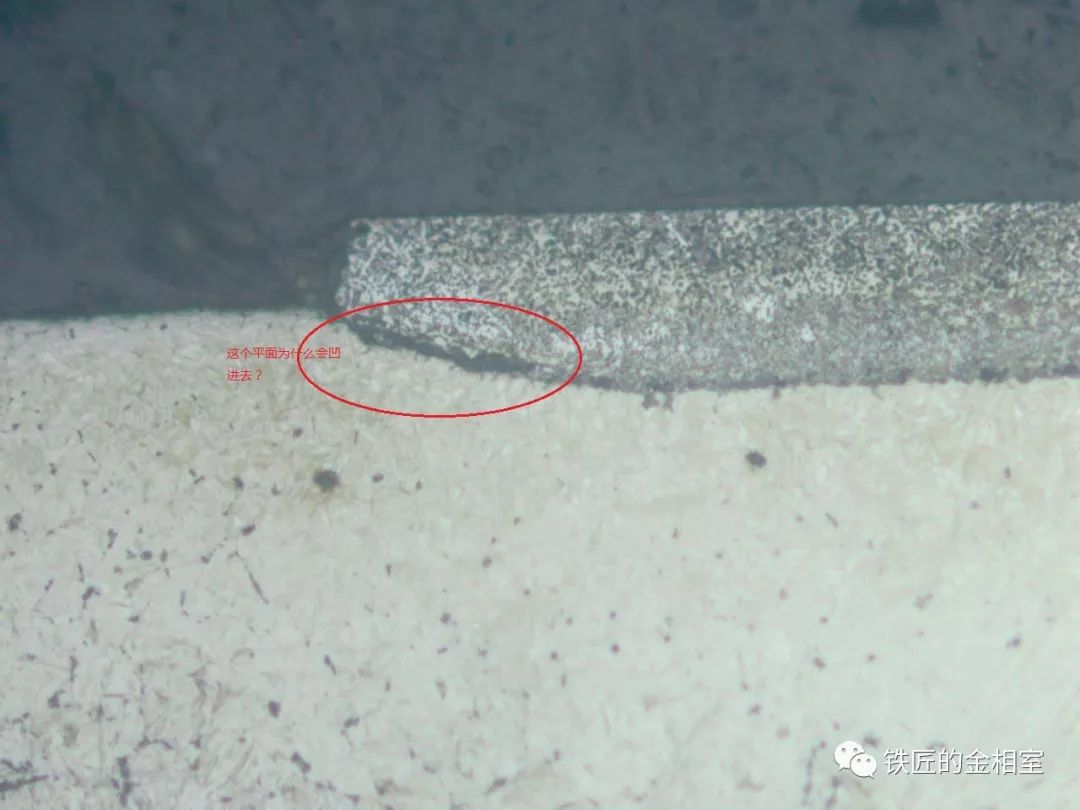

铁匠说，碳氮共渗怎么可能有白亮层出现，这种想法你都不用去考虑，原因嘛，你去看看铁氮相图就知道了。至于这层皮嘛，我已经大致能猜个八九分了，你说的一点是对的，整整齐齐的分层，不会是金属融化后附着上去的。你仔细看，玄机在这个图里。
小徒弟歪着脑袋翻来覆去看了半天：这个基体的平面为什么会在这里凹进去呢？师傅，我想不明白。
“想不明白啊，没关系，你拿上这个样去找大何，电镜下做个EDS，分析一下这个皮和里面的组织在成分上有什么差异。”

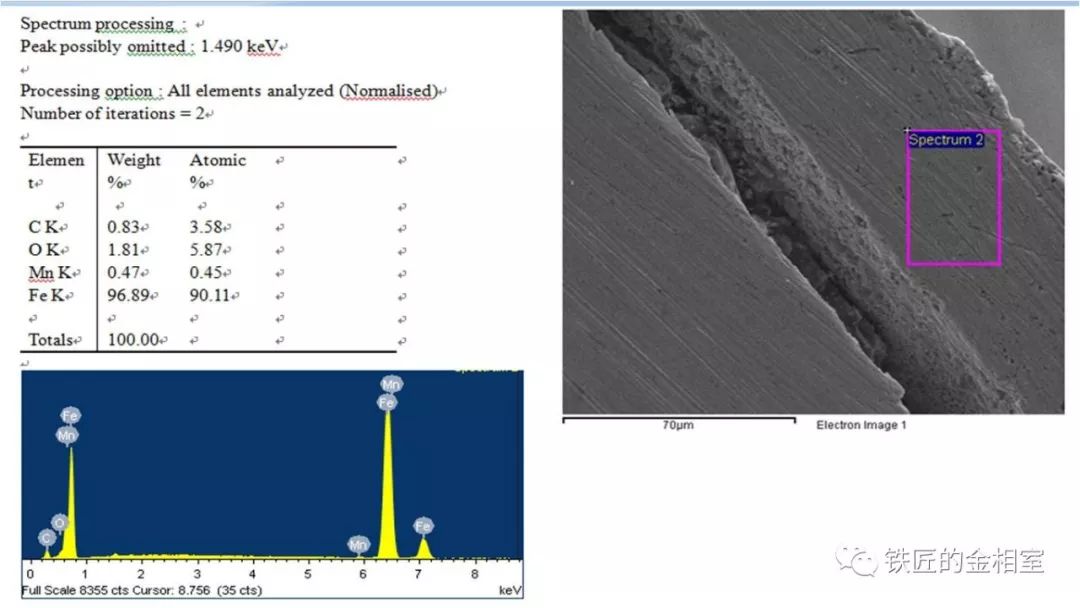

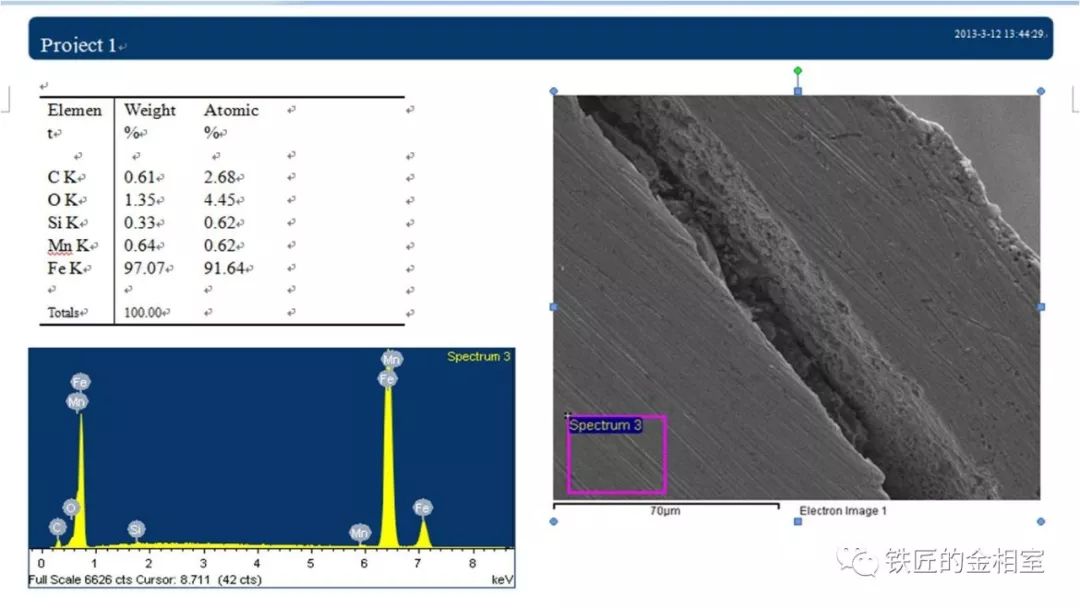

于是小徒弟去找大何了，和大何两个在电镜下捣鼓了半天，拿着EDS的检测数据回来找师傅看，表层异常组织检测结果 ：
次表层正常组织检测结果：

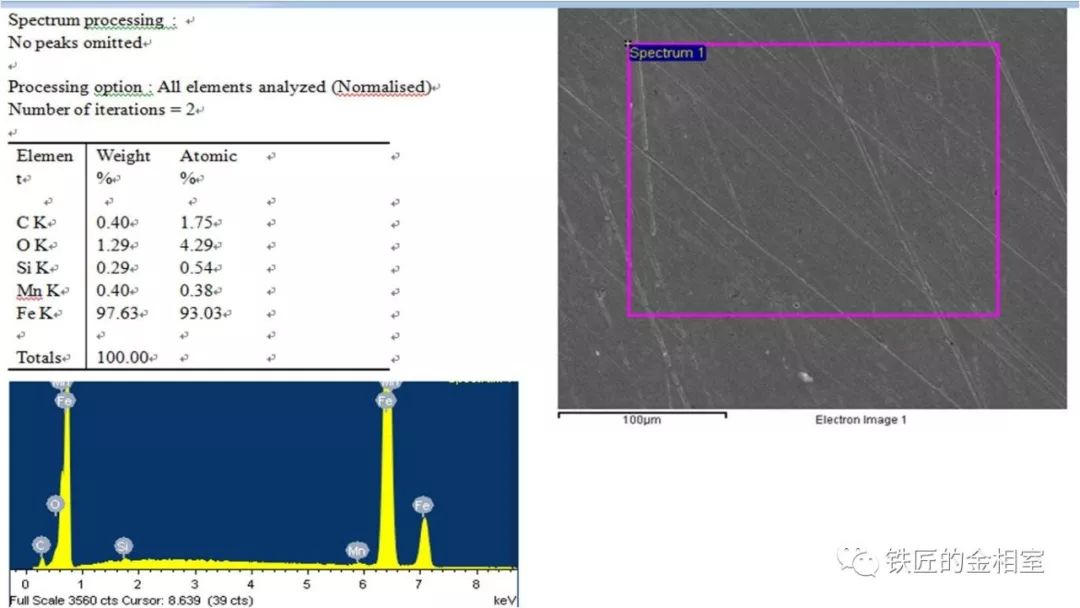

心部组织的检测结果：

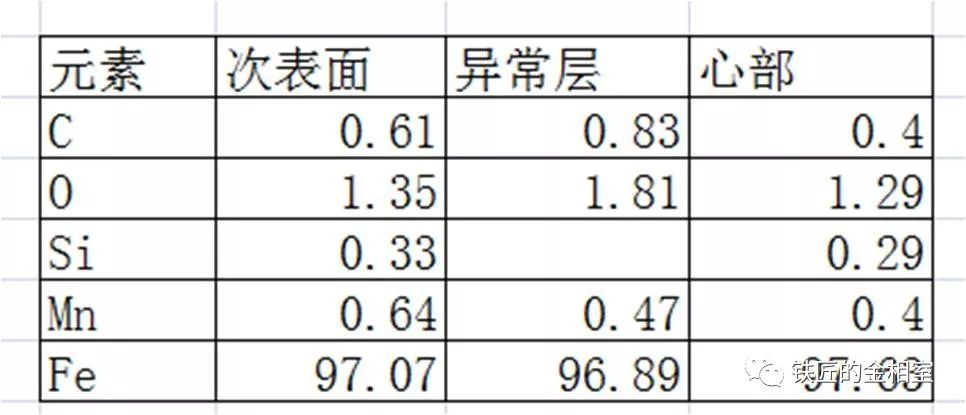

小徒弟看得眼晕，做了个表格，把数据理了理：
“师傅，从这个结果看，这层皮不是白亮层，也不是炉子里的什么耐热钢之类的，倒是觉得和基体20钢材料成分差不多呢，碳含量是多了点，那也应该是渗碳的作用吧？这到底是啥呢？我还是想不明白。”
铁匠乐了，“我就估计是这个结果，前面不是让你看这张图吗？”
“ 你看，那层皮的外表面平平整整，几乎是一条直线，和底下基体组织的分界线上呢，基体有明显被压入的痕迹，就是那个塌角，看到没？这不难推断出，皮是被压到基体里去了，而且是整整齐齐地被压入，哪个过程才能出现这种情况呢？”
“这好像要很大的压力才能把这外面的东西摊平，压入吧，师傅，你是说在冲压的时候压入的？”
是啊，能把一层东西压入到钢带里几微米深，这层东西的外表面又像摊面饼那样给弄得平平整整，可不就是冲压工艺的模压过程的特点吗？
小徒弟说：那这层皮的化学成分和基体几乎没差别，是不是说明上一个冲压工作做完后，有材料残留在模具上，造成这些材料被压入下一个零件呢？
“是啊，这就是冲压过程俗称的粘模现象，有的时候是因为模具使用过程中模腔的粗糙度变大引起的，有的时候可能是因为冲压油缺少引起的，或者是模具内腔有脏东西也可能造成材料粘模，如果不及时发现，后面冲的零件就都会受影响呢。”
“原来是这样的啊，看起来我看图还是不够仔细呢，这个图仔细推敲确实是能够推断出这个结论的呢，那我们赶紧去告诉李大爷吧，省得他再担心了，只要把外观异常的零件挑出来就好了，其他零件没毛病，嘿嘿。”
"是啊，热处理前因为是同样的材料被紧紧压入，外观上并不能发现这个问题的，淬火后应力的作用让外皮鼓了一些起来，外观上就有差异了。
