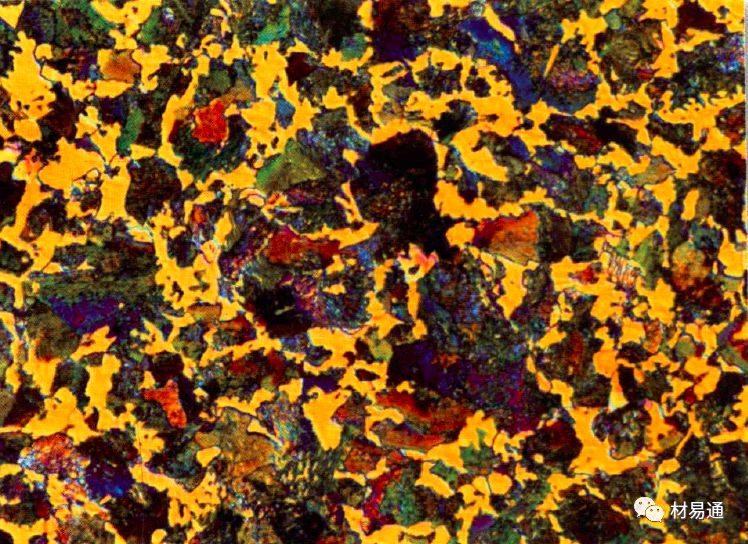

材料 | 45钢 |
放大倍数 | 500X |
处理工艺 | 正火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体+片状珠光体。少量铁素体呈针状魏氏组织形态。 |

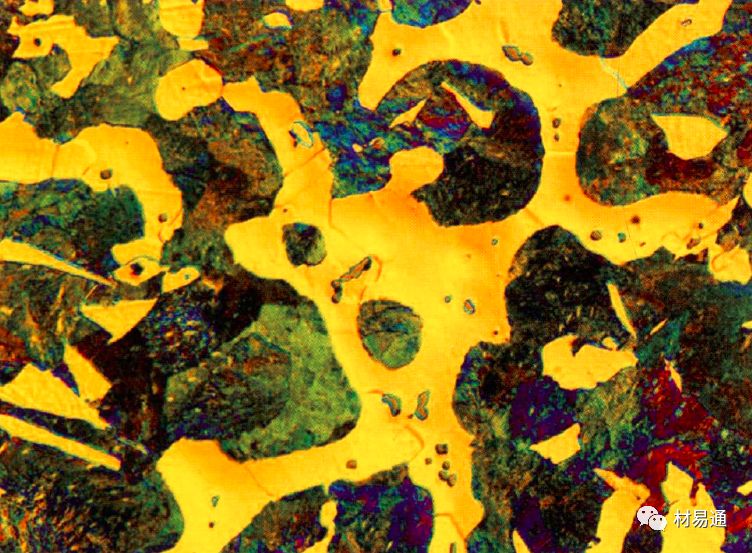

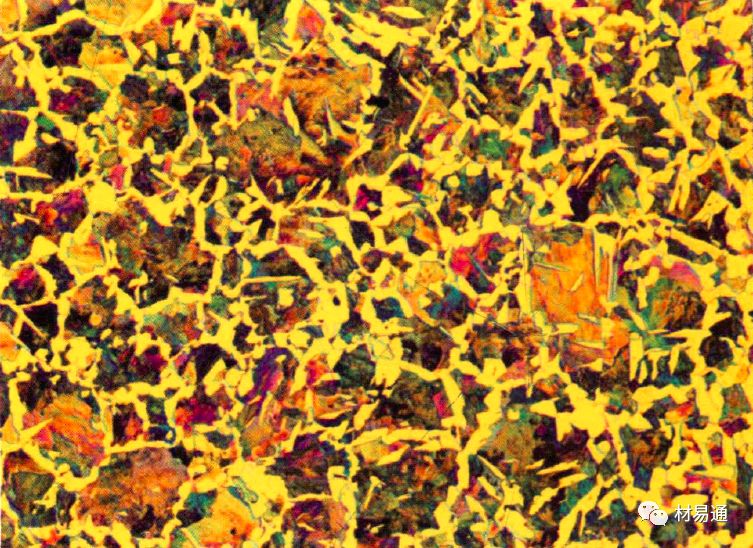

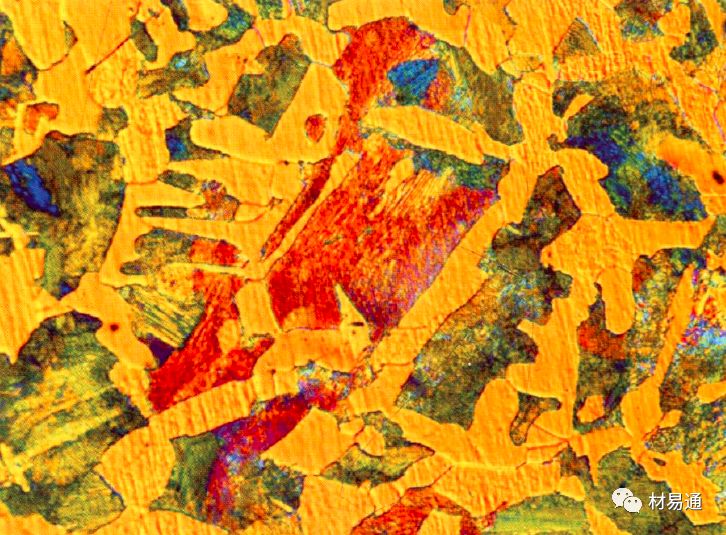

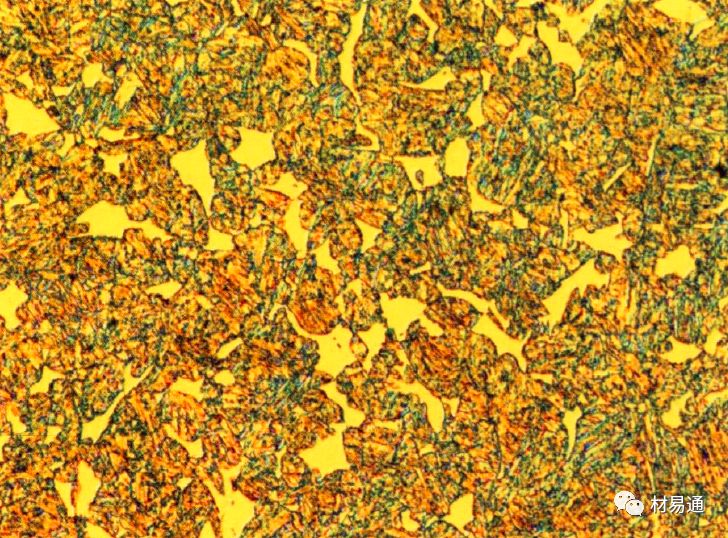

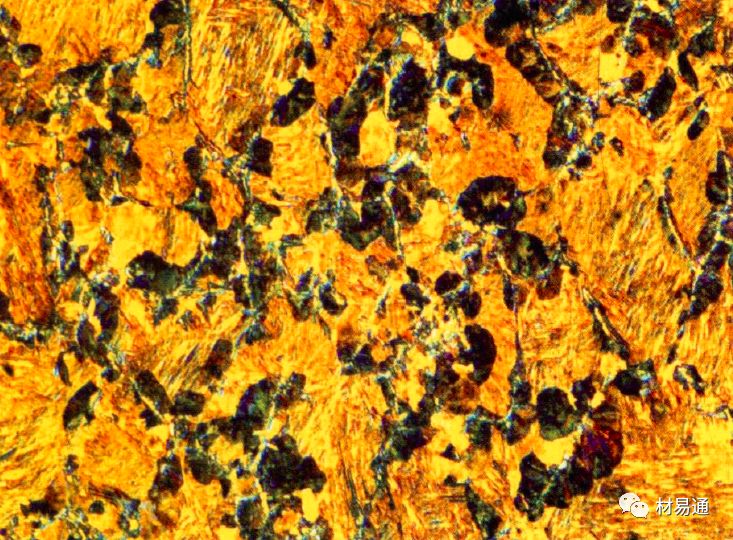

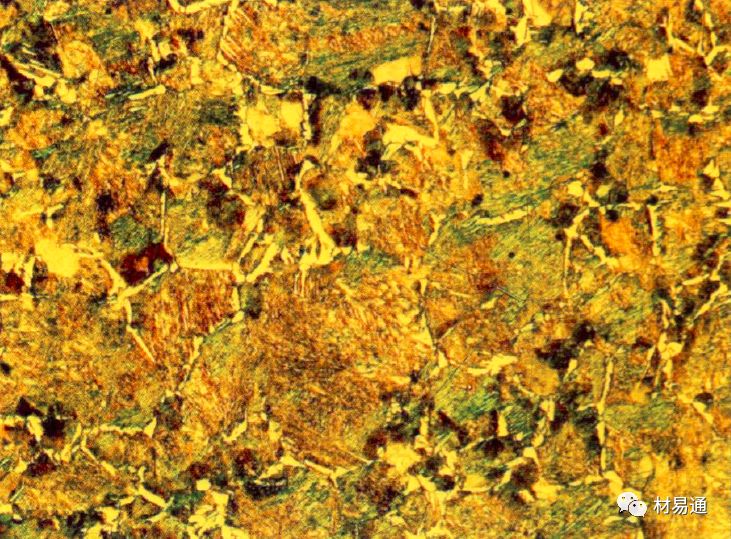

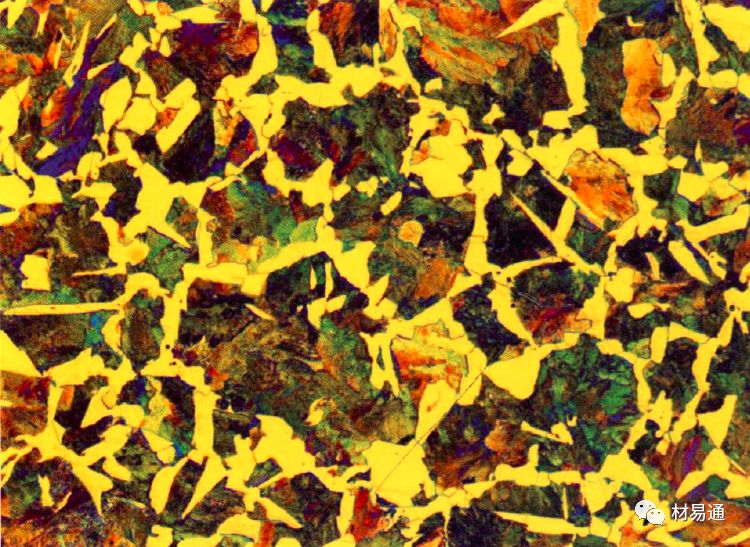

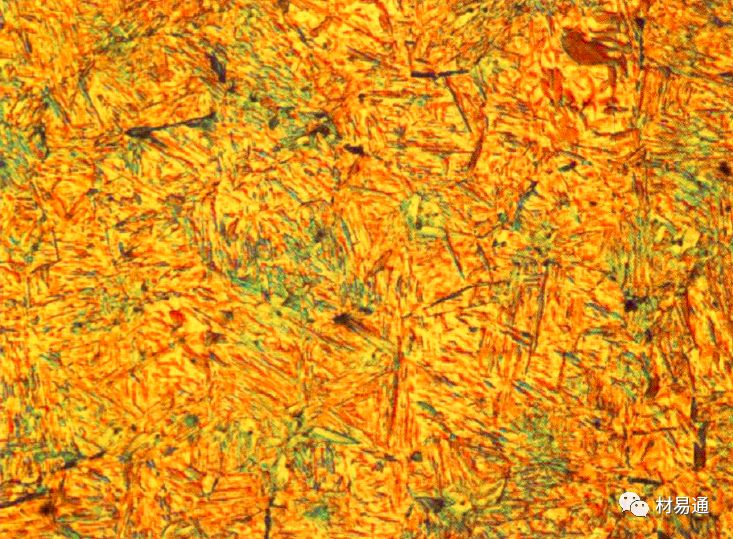

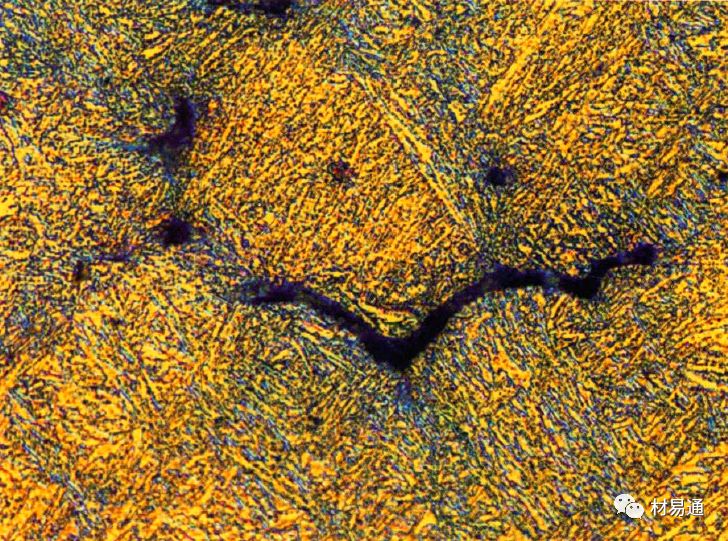

材料 | 45钢 |
放大倍数 | 500X |
处理工艺 | 正火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体（橘黄色）+片状珠光体。少量铁素体呈针状魏氏组织形态。 |
材料 | 45钢 |
放大倍数 | 500X |
处理工艺 | 850℃淬油 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 马氏体+块状铁素体(黄色块状)。由于实际淬火温度低，在两相区加热淬火，因此仍有较多铁素体保留在基体内。 |
材料 | 45钢 |
放大倍数 | 1000X |
处理工艺 | 850℃淬油 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 马氏体+沿晶界析出的托氏体(黑色)及铁素体(黄色块状)。由于冷却速度慢，故在晶界处析出托氏体及铁素体组织。 |
材料 | 45钢 |
放大倍数 | 500X |
处理工艺 | 850℃淬油 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 马氏体+沿晶界析出的托氏体(黑色)及铁素体(黄色网状)。由于冷却速度慢，故在晶界处析出托氏体及铁素体组织。 |
材料 | 45钢 |
放大倍数 | 500X |
处理工艺 | 850℃淬水 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 马氏体+沿晶界析出的淬火托氏体(黑色)。由于冷却速度稍慢，故在晶界处析出极少量托氏体。 |

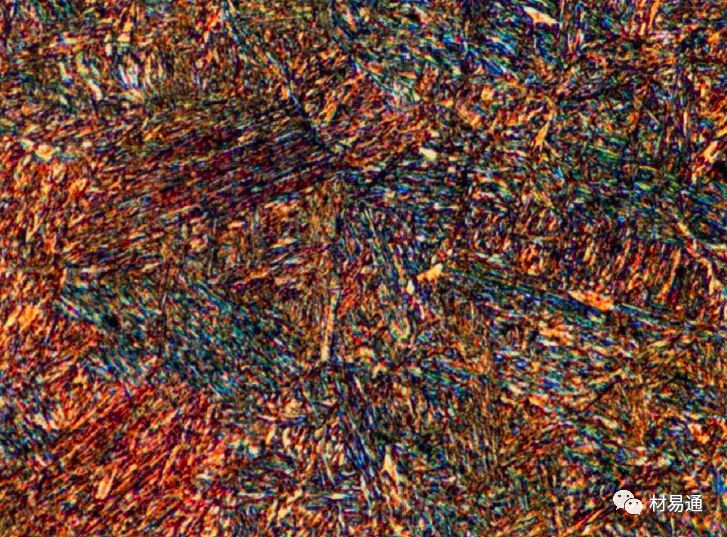

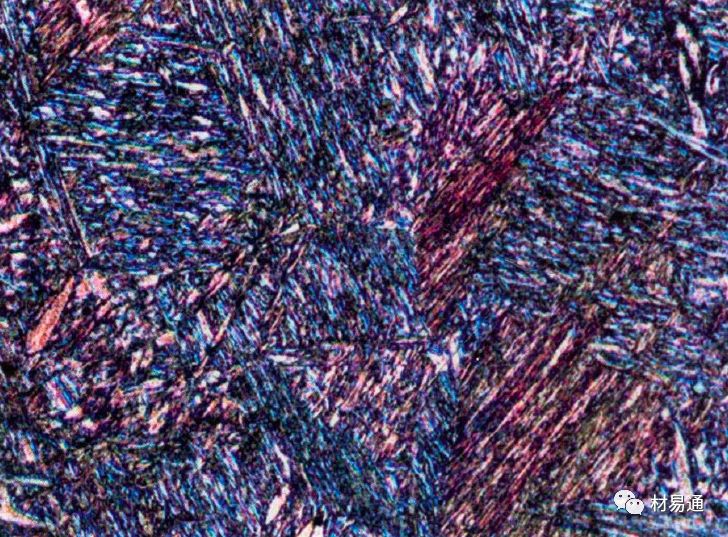

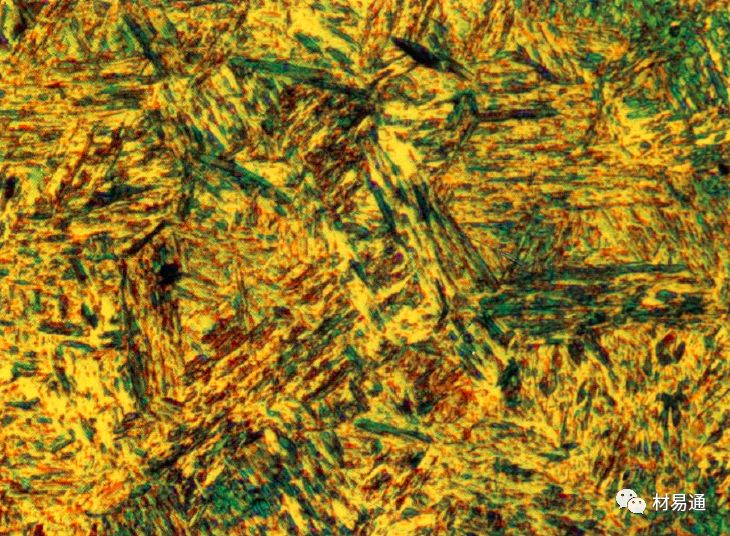

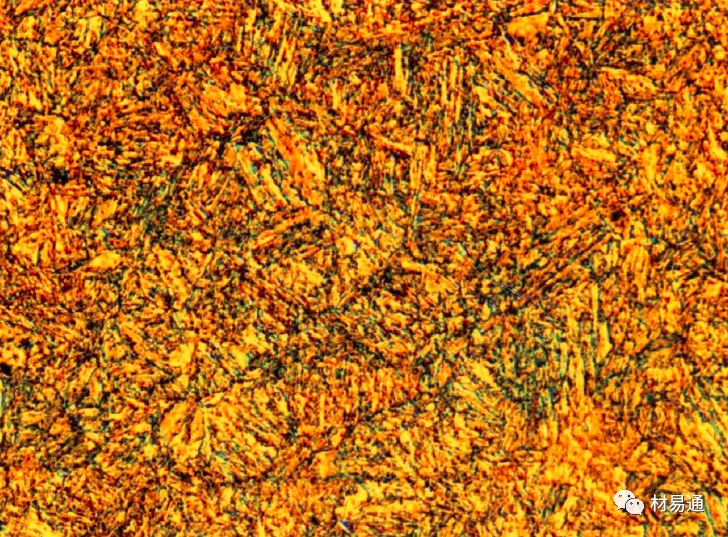

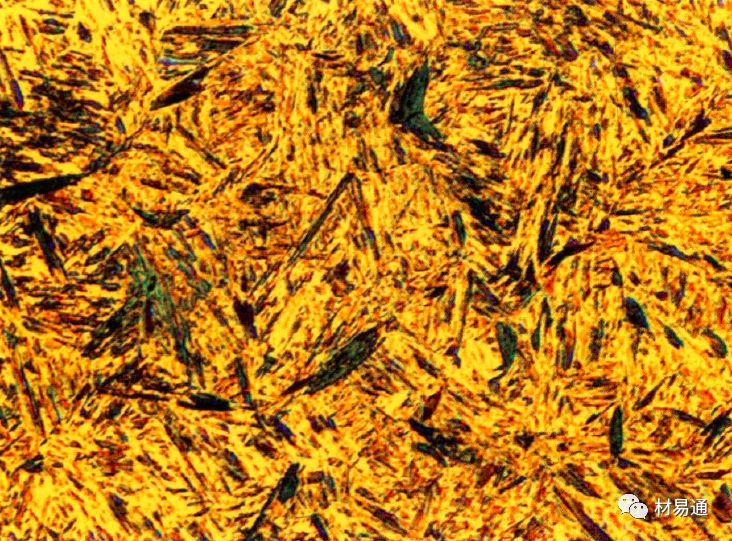

材料 | 45钢 |
放大倍数 | 800X |
处理工艺 | 860℃淬火+200℃回火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 回火针状马氏体。 |
材料 | 45钢 |
放大倍数 | 800X |
处理工艺 | 860℃淬火+200℃回火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 回火针状马氏体。 |

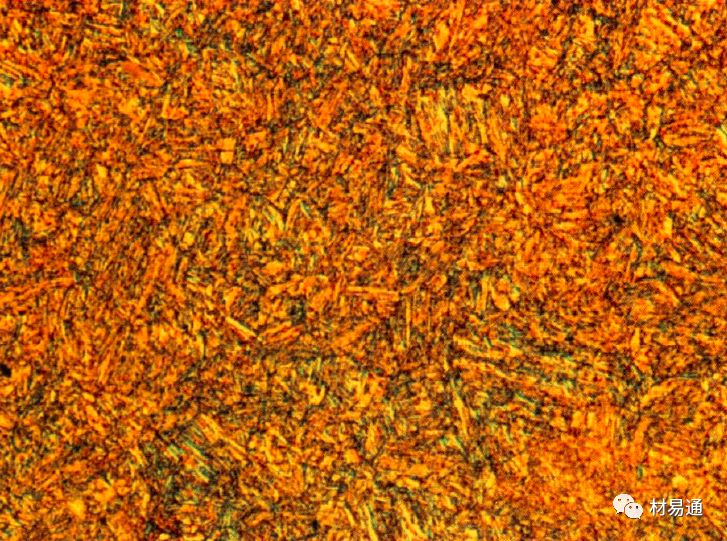

材料 | 35CrMoA |
放大倍数 | 800X |
处理工艺 | 860℃淬火+560℃回火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 回火索氏体。 |
材料 | 35CrMoA |
放大倍数 | 1000X |
处理工艺 | 860℃淬火+600℃回火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 回火索氏体。 |
材料 | 40Cr |
放大倍数 | 800X |
处理工艺 | 860℃淬火+600℃回火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 回火索氏体。 |

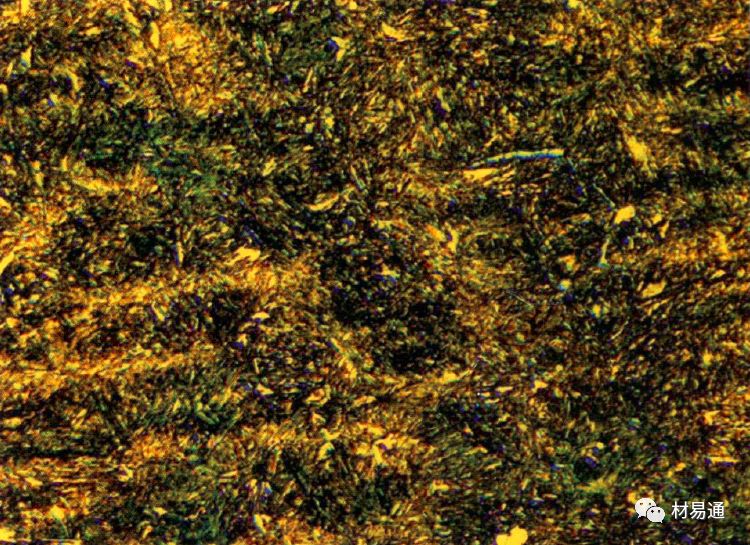

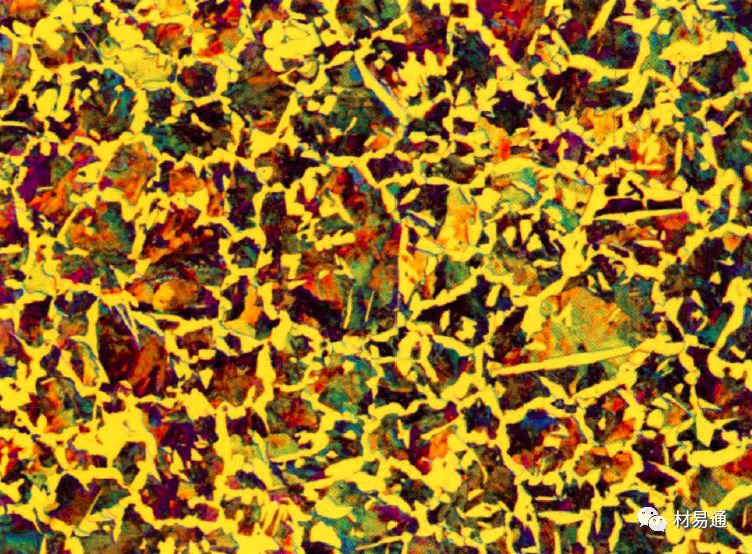

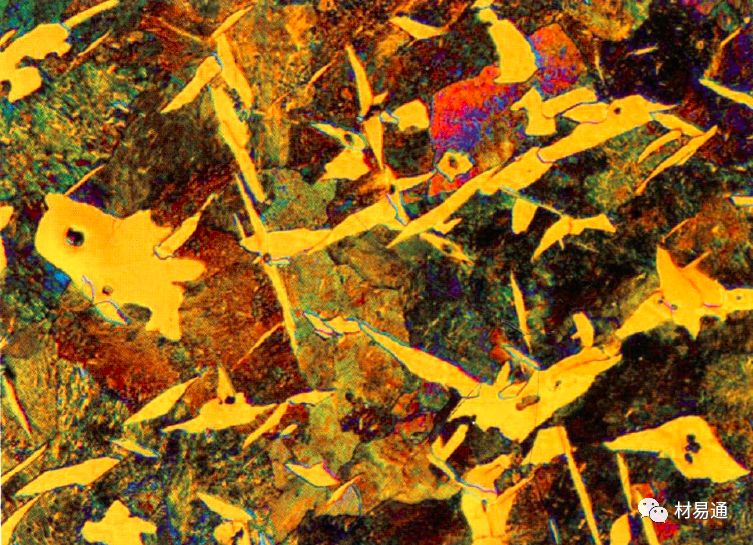

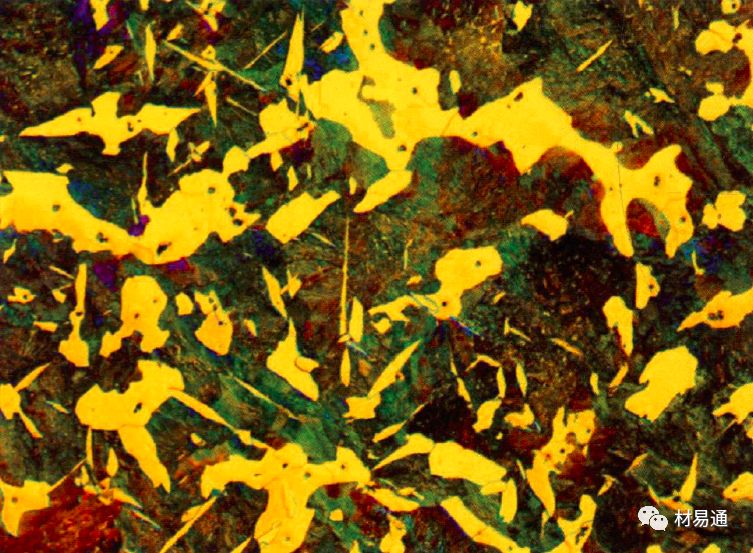

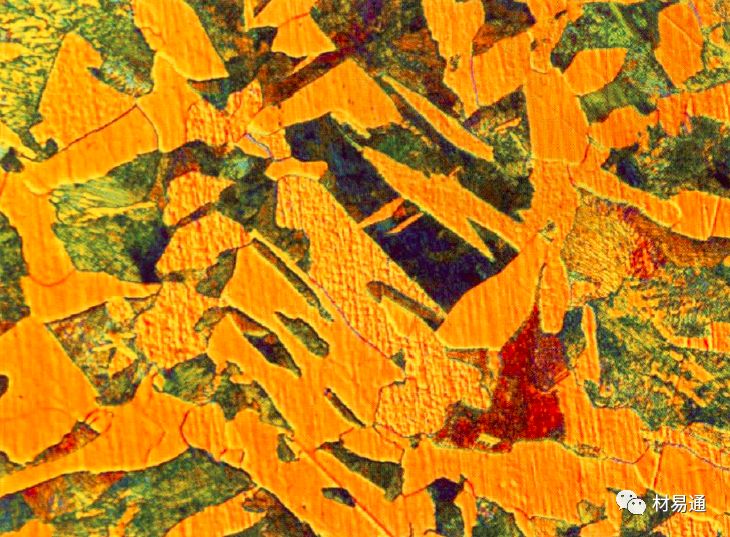

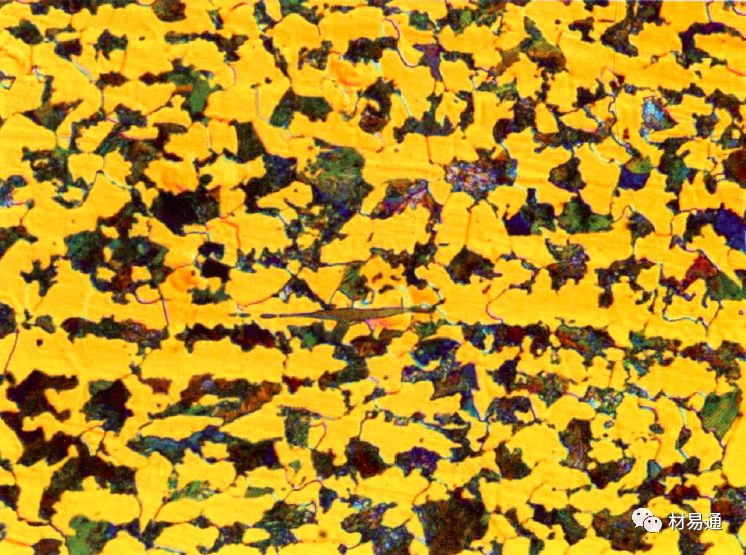

材料 | 40Cr |
放大倍数 | 800X |
处理工艺 | 860℃淬火+400℃回火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 回火托氏体。 |
材料 | 40Cr |
放大倍数 | 800X |
处理工艺 | 860℃淬火+200℃回火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 回火马氏体。 |
材料 | 40Cr |
放大倍数 | 1000X |
处理工艺 | 860℃淬火+200℃回火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 回火马氏体。 |
材料 | 5CrNiMo |
放大倍数 | 500X |
处理工艺 | 淬火+回火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 仍保留马氏体位向的回火索氏体。因淬火温度过高，组织特别粗大。 |
材料 | 5CrNiMo |
放大倍数 | 500X |
处理工艺 | 淬火+回火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 仍保留马氏体位向的回火索氏体。由于淬火温度过高，组织特别粗大，且晶界已熔化，表明已过烧。 |
材料 | ZG45 |
放大倍数 | 100X |
处理工艺 | 正火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 未脱碳区组织。铁素体(黄色)+珠光体。由于材料在高温氧化性气氛中长时间加热，以致表面发生氧化脱碳，形成明显的氧化脱碳层，并且网状铁素体晶粒粗大，少量呈针状魏氏组织形态。 |
材料 | ZG45 |
放大倍数 | 100X |
处理工艺 | 正火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 未脱碳区组织。铁素体(黄色)+珠光体。由于材料在高温氧化性气氛中长时间加热，以致表面发生严重氧化脱碳，形成较厚的氧化脱碳层，并且网状铁素体晶粒粗大，少量呈针状魏氏组织形态。 |
材料 | ZG45 |
放大倍数 | 500X |
处理工艺 | 正火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 网状及针状铁素体(黄色)+珠光体。由于正火温度高，晶粒较粗大，少量铁素体呈魏氏组织形态。 |
材料 | ZG55 |
放大倍数 | 200X |
处理工艺 | 铸造 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 块状及针状铁素体(黄色) +珠光体。由于浇注温度高，使得铸态组织较粗大，少量铁素体呈魏氏组织形态。在铁素体基体上有较多氧化物夹杂。 |
材料 | ZG55 |
放大倍数 | 200X |
处理工艺 | 铸造 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 块状及针状铁素体(黄色) +珠光体。由于浇注温度高，使得铸态组织较粗大，少量铁素体呈魏氏组织形态。在铁素体基体上有较多氧化物夹杂。 |
材料 | ZG55 |
放大倍数 | 200X |
处理工艺 | 铸造 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 大块状及针状铁素体(黄色)+珠光体。由于浇注温度高，使得铸态组织较粗大，少量铁素体呈魏氏组织形态。在铁素体基体上有较多氧化物夹杂。 |
材料 | 60Si2Mn |
放大倍数 | 500X |
处理工艺 | 退火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 表面及次表面脱碳层组织。铁素体(黄色) +片状珠光体。 |
材料 | 60Si2Mn |
放大倍数 | 500X |
处理工艺 | 退火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 未脱碳部位组织。网状铁素体(黄色)+细片状珠光体。有疏化物夹杂。 |

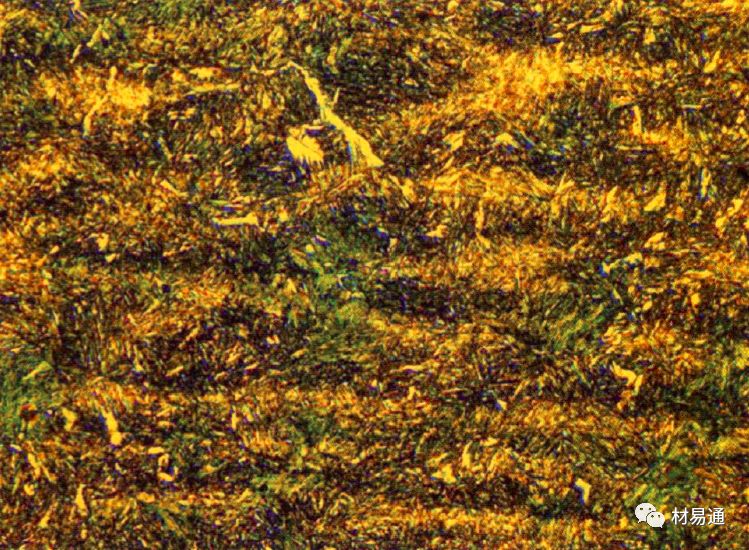

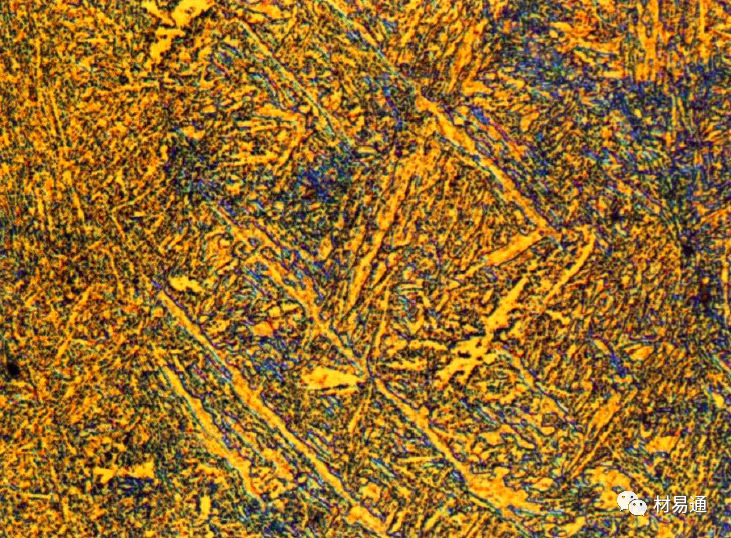

材料 | 60Si2Mn |
放大倍数 | 800X |
处理工艺 | 淬火+400℃回火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 回火托氏体、马氏体及少量细条块状未溶铁素体(黄色块状) 。残留铁素体，表明淬火加热不足。同时有马氏体存在，表明回火不充分。 |
材料 | 60Si2Mn |
放大倍数 | 800X |
处理工艺 | 淬火+400℃回火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 回火托氏体、马氏体及少量细条块状未溶铁素体(黄色块状) 。残留铁素体，表明淬火加热不足。同时有马氏体存在，表明回火不充分。 |

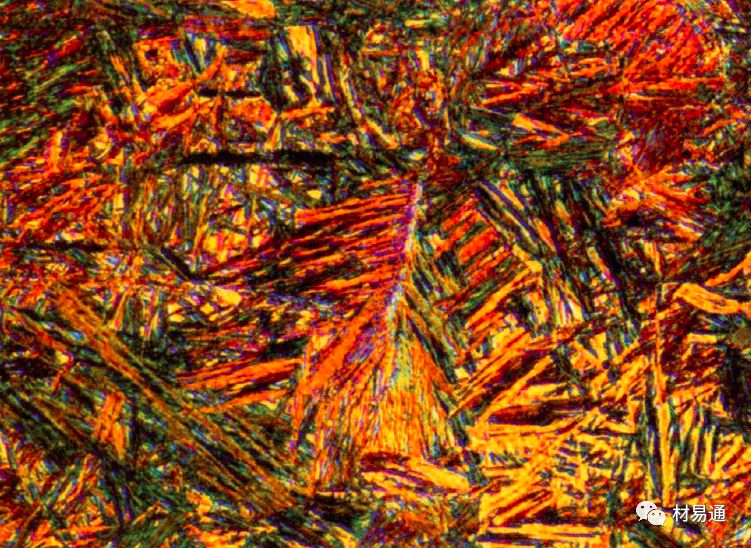

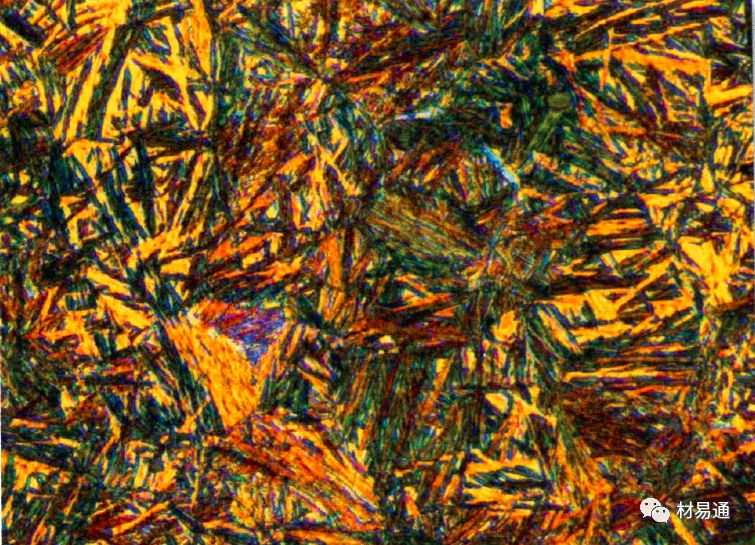

材料 | 60Si2Mn |
放大倍数 | 800X |
处理工艺 | 等温淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 针状下贝氏体+少量羽毛状上贝氏体。 |

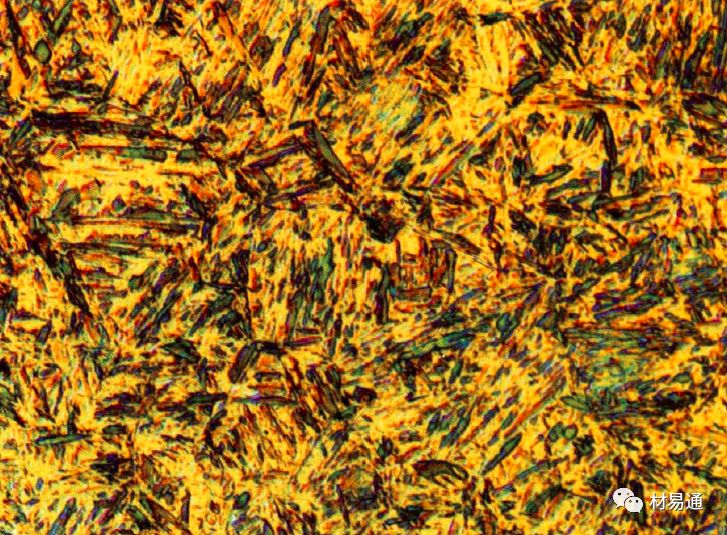

材料 | 60Si2Mn |
放大倍数 | 500X |
处理工艺 | 等温淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 针状下贝氏体。 |

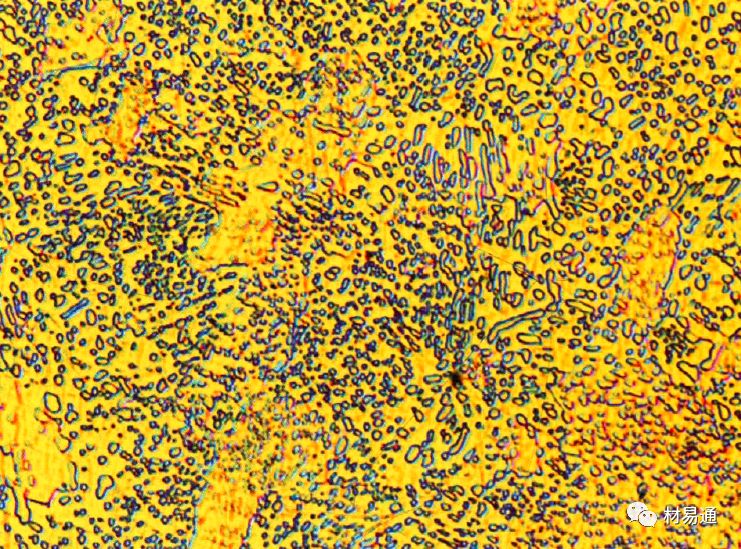

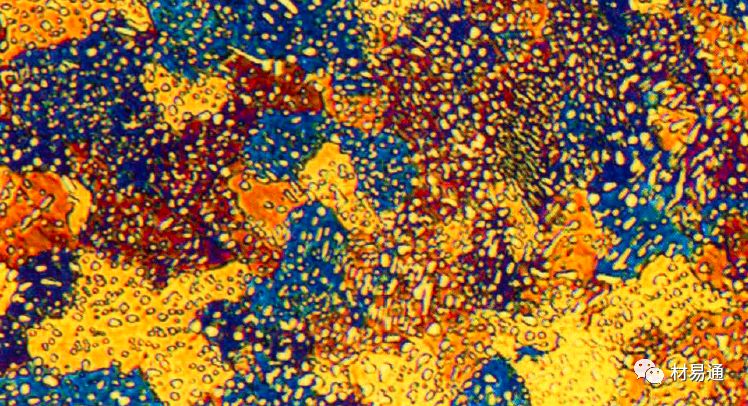

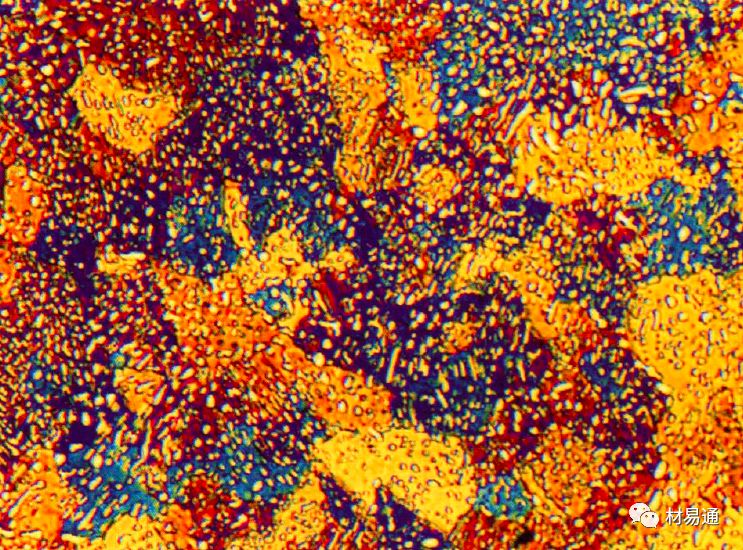

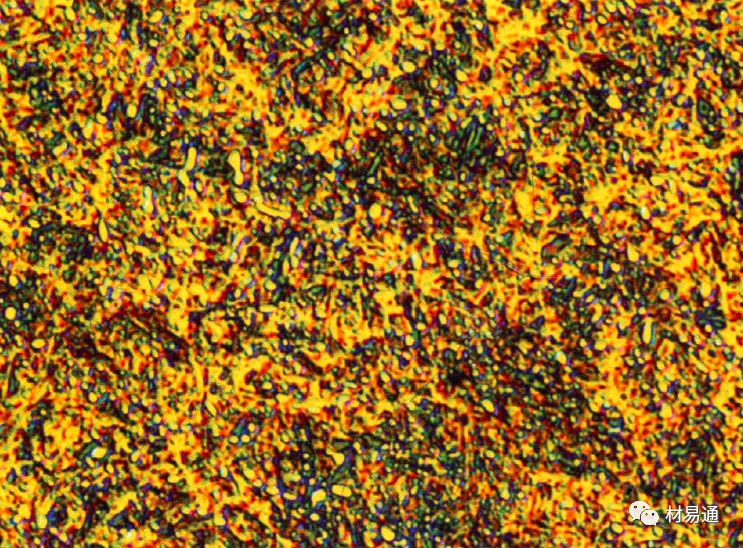

材料 | GCr15 |
放大倍数 | 800X |
处理工艺 | 球化退火 |
浸蚀剂 | 4%硝酸酒精溶液+热氧化 |
组织说明 | 球状珠光体。 |

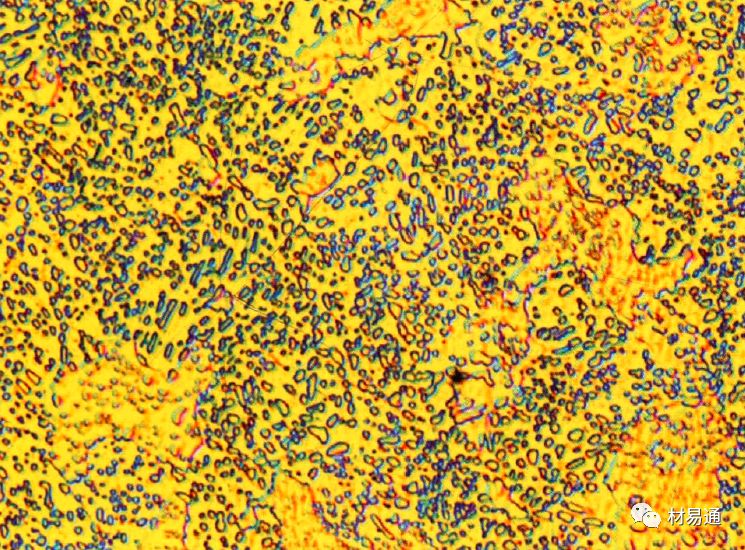

材料 | GCr15 |
放大倍数 | 800X |
处理工艺 | 球化退火 |
浸蚀剂 | 4%硝酸酒精溶液+热氧化 |
组织说明 | 球状珠光体。 |
材料 | GCr15 |
放大倍数 | 800X |
处理工艺 | 球化退火 |
浸蚀剂 | 4%硝酸酒精溶液+热氧化 |
组织说明 | 球状珠光体。 |

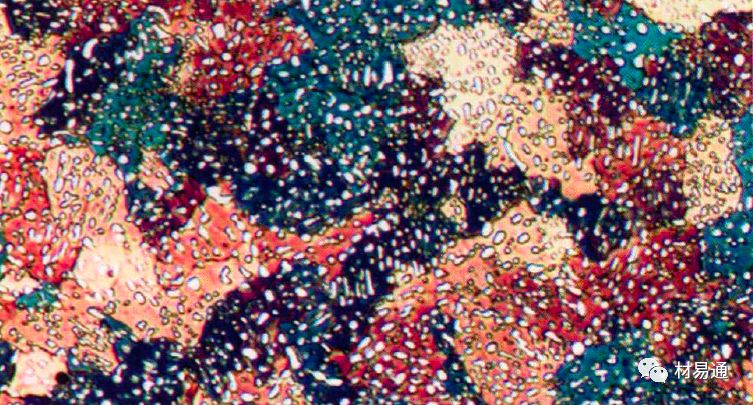

材料 | GCr15 |
放大倍数 | 800X |
处理工艺 | 球化退火 |
浸蚀剂 | 4%硝酸酒精溶液+DIC |
组织说明 | 球状珠光体。 |
材料 | GCr15 |
放大倍数 | 800X |
处理工艺 | 球化退火 |
浸蚀剂 | 4%硝酸酒精溶液+DIC |
组织说明 | 球状珠光体。 |

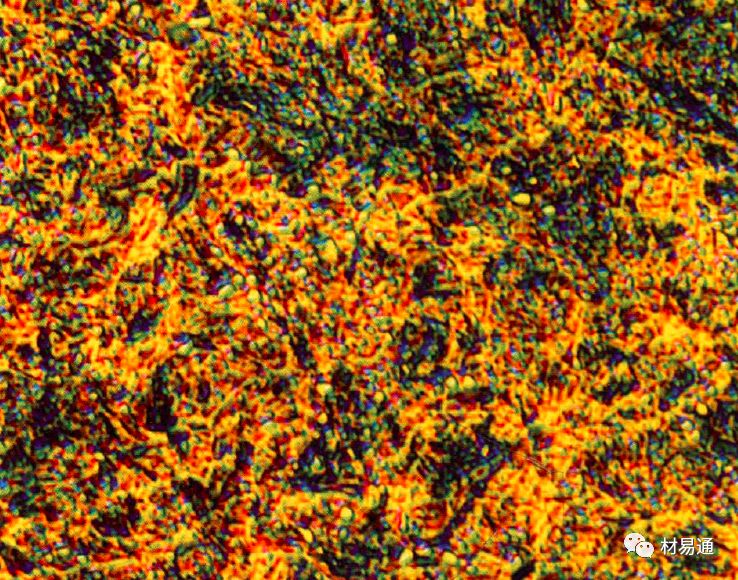

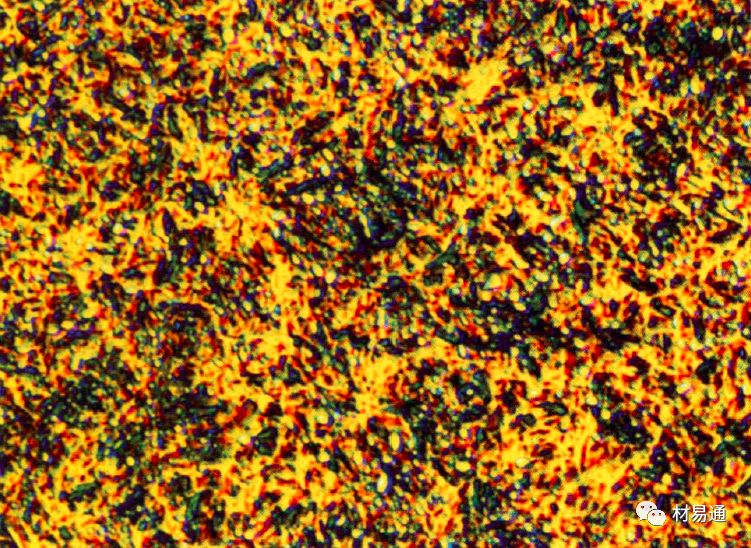

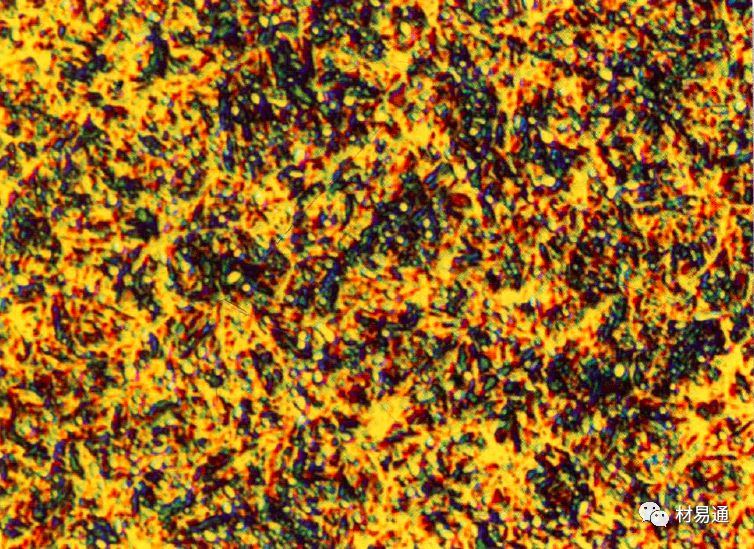

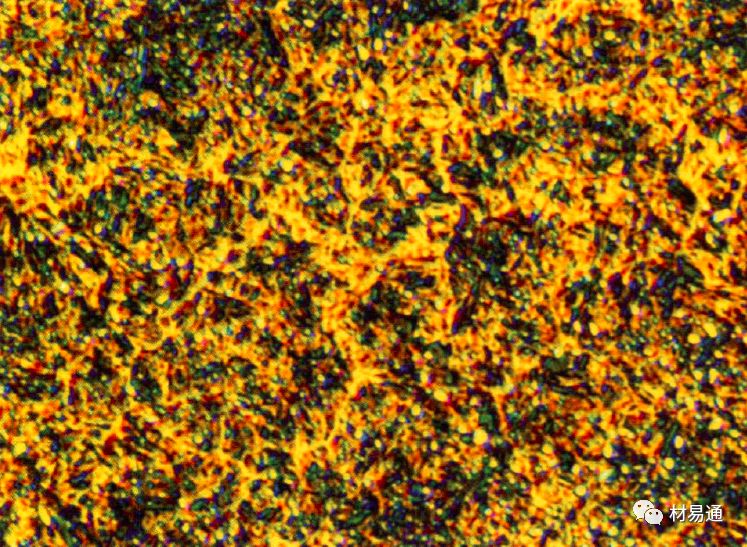

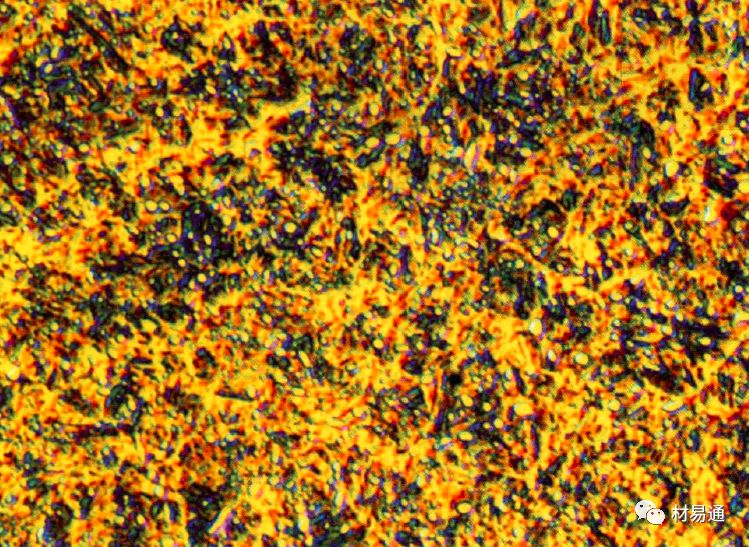

材料 | GCr15 |
放大倍数 | 1000X |
处理工艺 | 球化退火+780℃淬火 |
浸蚀剂 | 4%硝酸酒精溶液+DIC |
组织说明 | 马氏体+粒状碳化物+残留奥氏体。 |
材料 | GCr15 |
放大倍数 | 1000X |
处理工艺 | 球化退火+780℃淬火 |
浸蚀剂 | 4%硝酸酒精溶液+DIC |
组织说明 | 马氏体+粒状碳化物+残留奥氏体。 |
材料 | GCr15 |
放大倍数 | 1000X |
处理工艺 | 球化退火+780℃淬火 |
浸蚀剂 | 4%硝酸酒精溶液+DIC |
组织说明 | 马氏体+粒状碳化物+残留奥氏体。 |
材料 | GCr15 |
放大倍数 | 1000X |
处理工艺 | 球化退火+780℃淬火 |
浸蚀剂 | 4%硝酸酒精溶液+DIC |
组织说明 | 马氏体+粒状碳化物+残留奥氏体。 |
材料 | GCr15 |
放大倍数 | 1000X |
处理工艺 | 球化退火+780℃淬火 |
浸蚀剂 | 4%硝酸酒精溶液+DIC |
组织说明 | 马氏体+粒状碳化物+残留奥氏体。 |
材料 | GCr15 |
放大倍数 | 1000X |
处理工艺 | 球化退火+780℃淬火 |
浸蚀剂 | 4%硝酸酒精溶液+DIC |
组织说明 | 马氏体+粒状碳化物+残留奥氏体。 |
