结构钢金相赏析

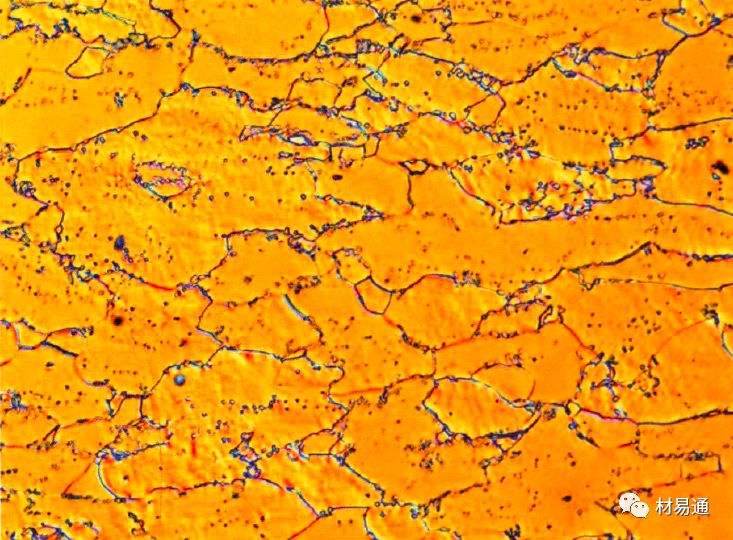

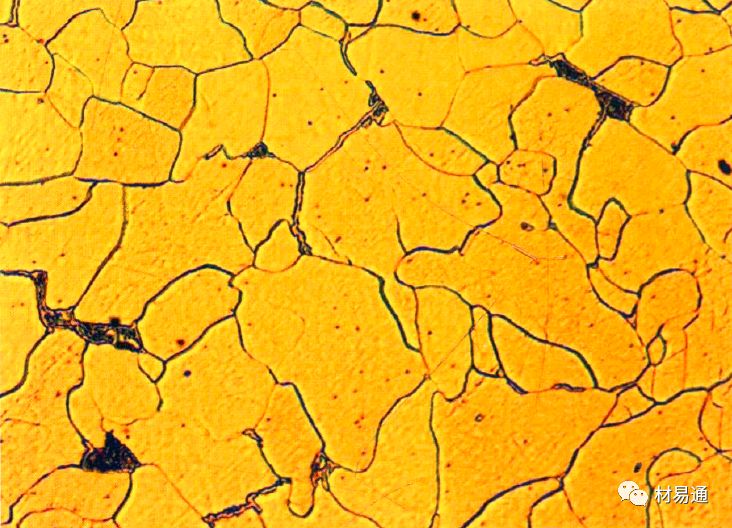

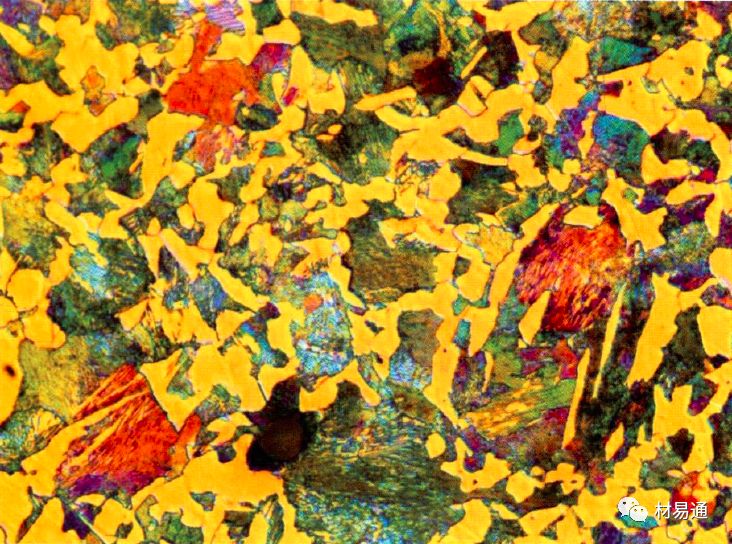

材料 | 08钢 |
放大倍数 | 500X |
处理工艺 | 退火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 基体为铁素体和球状渗碳体。 |
材料 | 08钢 |
放大倍数 | 500X |
处理工艺 | 退火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 基体为铁素体，在晶界处有三次渗碳体及少量片状珠光体。 |
材料 | 08钢 |
放大倍数 | 800X |
处理工艺 | 退火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 基体为铁素体，在晶界处有三次渗碳体及少量片状珠光体。 |
材料 | 05钢 |
放大倍数 | 100X |
处理工艺 | 退火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 基体为铁素体（黄色），+少量珠光体（黑色）。少量铁素体呈轻微魏氏形态。 |

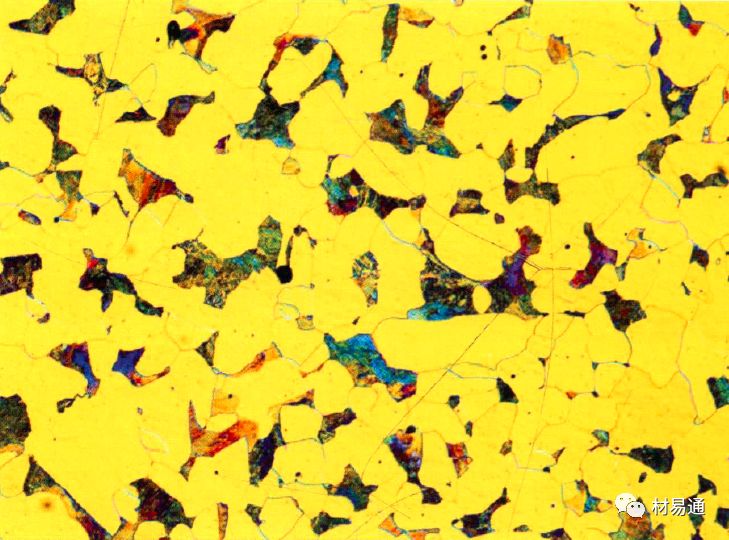

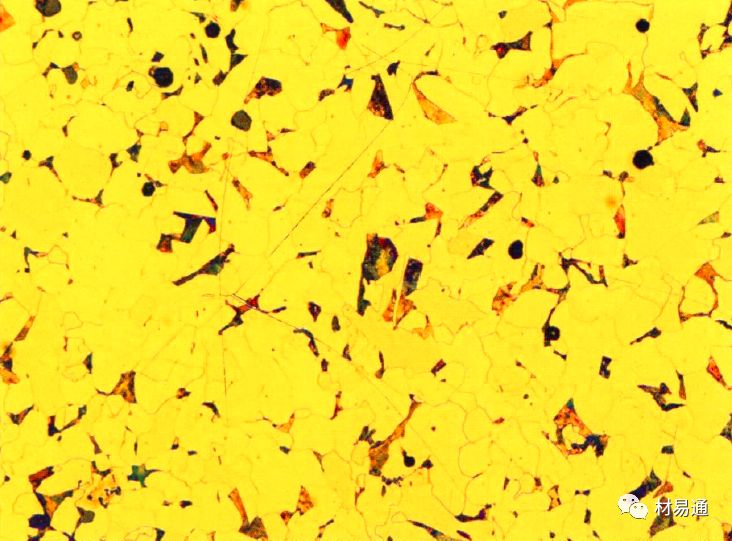

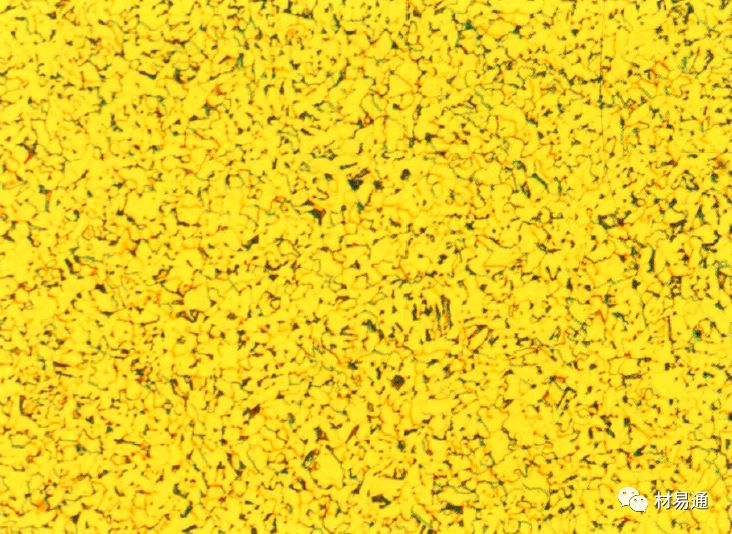

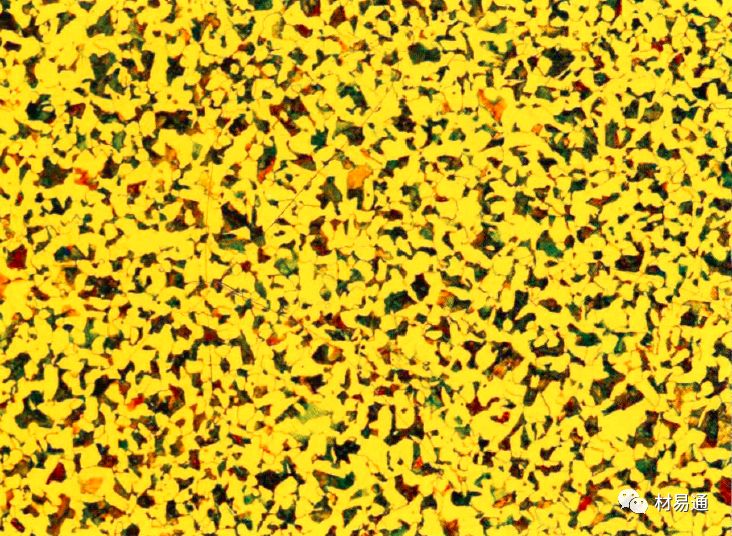

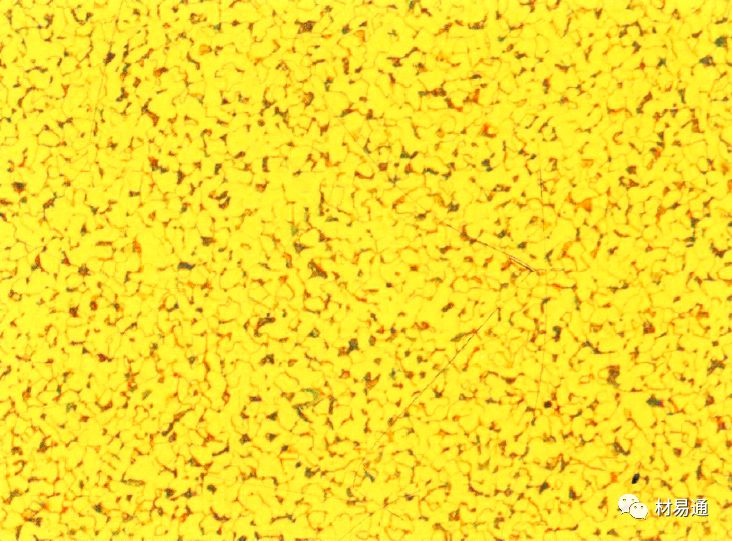

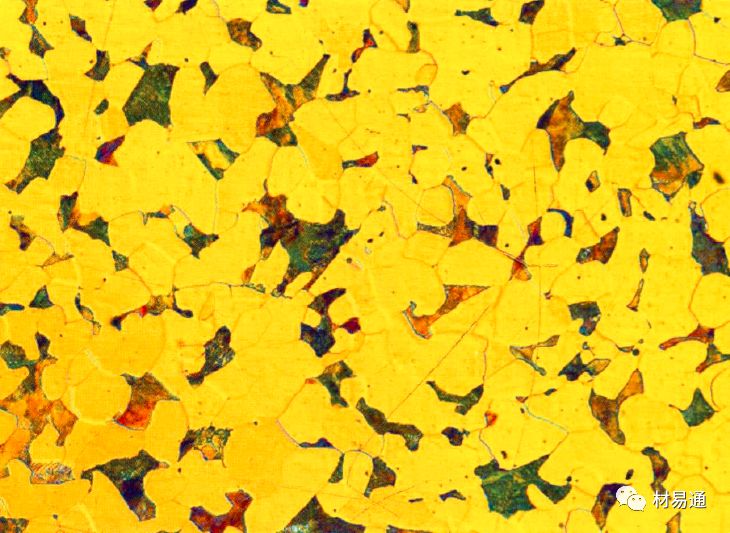

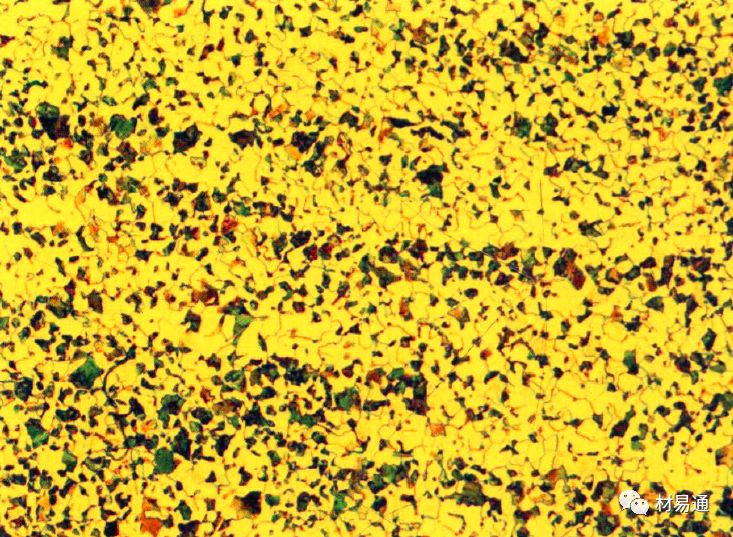

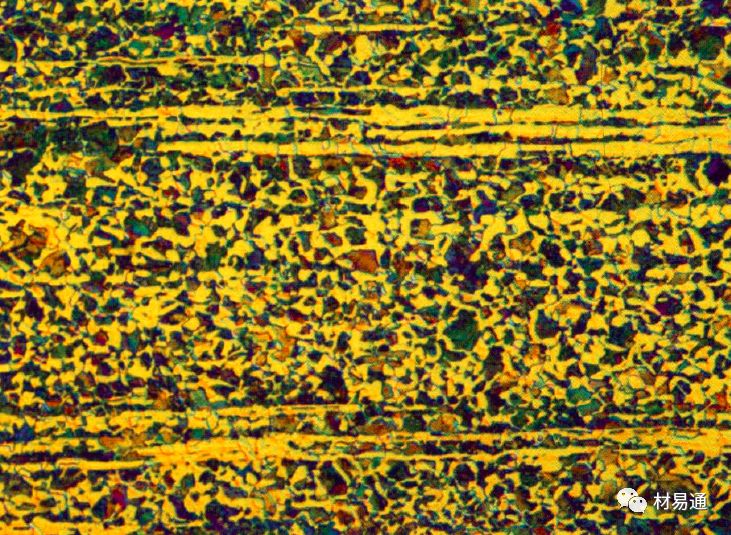

材料 | 10钢 |
放大倍数 | 100X |
处理工艺 | 退火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 基体为等轴铁素体（黄色），+少量珠光体。 |
材料 | 10钢 |
放大倍数 | 100X |
处理工艺 | 退火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体（黄色）+珠光体。 |
材料 | 20钢 |
放大倍数 | 100X |
处理工艺 | 热轧 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体（黄色）+珠光体（其他色）。部分呈带状分布。 |
材料 | 20钢 |
放大倍数 | 100X |
处理工艺 | 热轧 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 珠光体与铁素体（黄色）沿轧延变形方向交替呈带状分布。珠光体的量较低。 |
材料 | 20钢 |
放大倍数 | 100X |
处理工艺 | 轧制 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体（黄色）+珠光体。部分珠光体与铁素体沿轧延变形方向交替呈带状分布。 |
材料 | 20钢 |
放大倍数 | 100X |
处理工艺 | 轧制 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体（黄色）+珠光体(其它色)。部分珠光体与铁素体沿轧延变形方向交替呈带状分布。 |

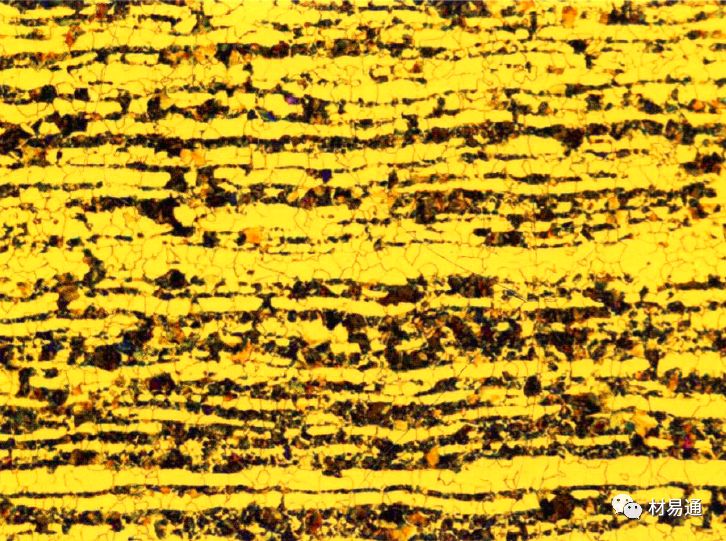

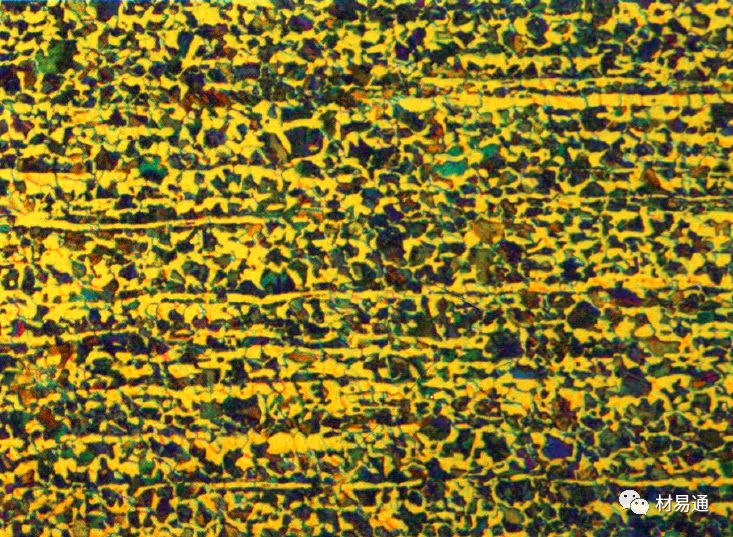

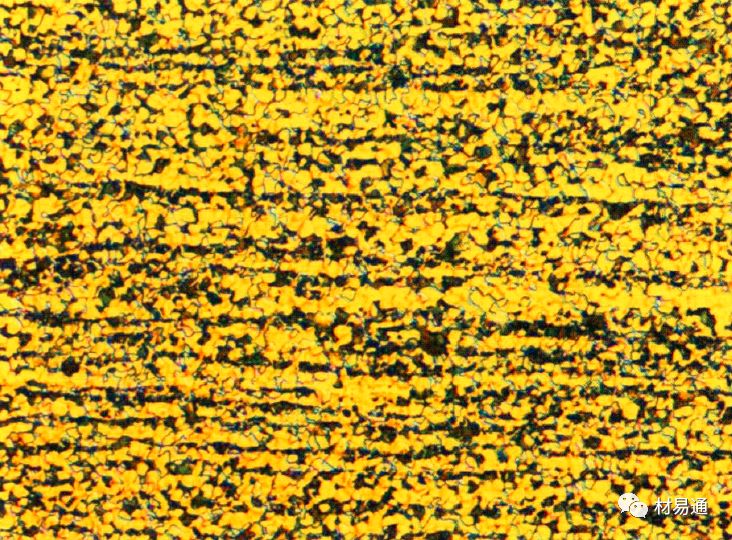

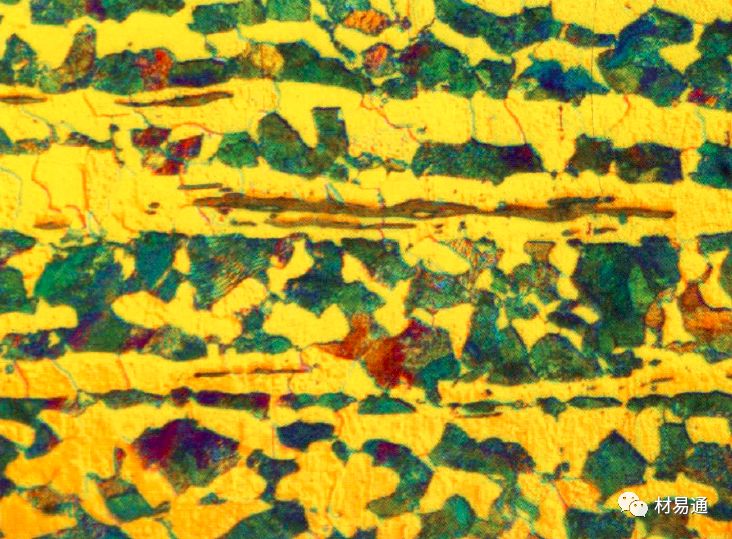

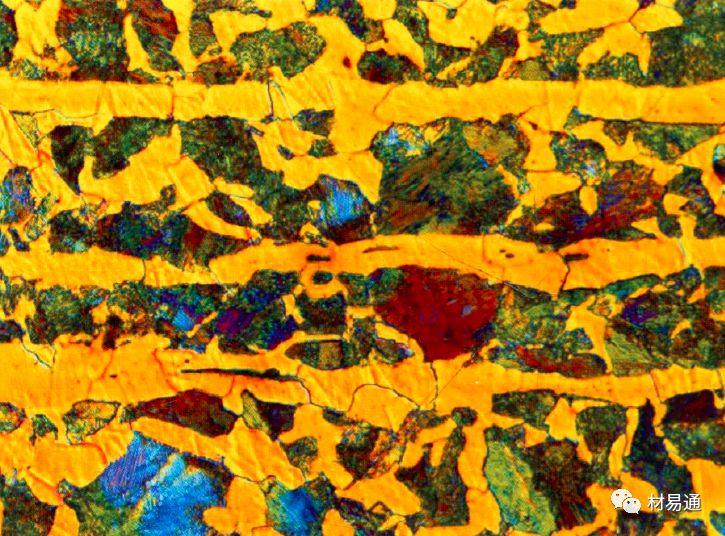

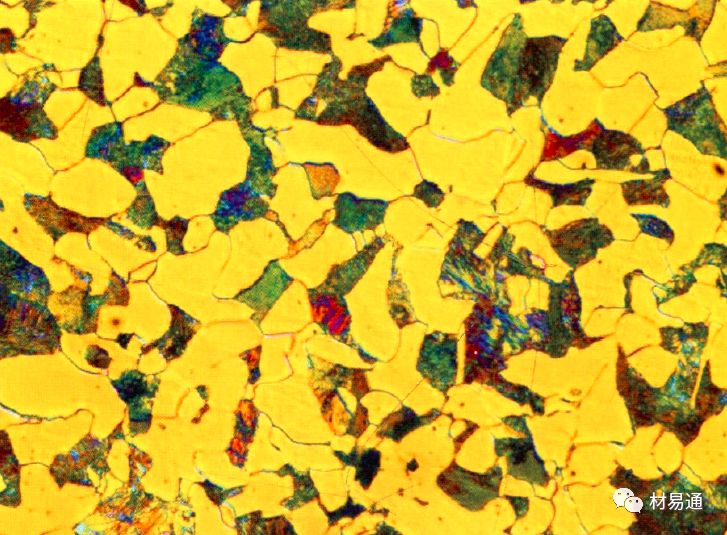

材料 | 20钢 |
放大倍数 | 100X |
处理工艺 | 轧制 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体（黄色）+珠光体。珠光体与铁素体沿轧延变形方向交替呈明显带状分布。 |
材料 | 20钢 |
放大倍数 | 500X |
处理工艺 | 轧制 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体（黄色）+珠光体（绿色）。珠光体与铁素体沿轧延变形方向交替呈明显带状分布。有较多条状硫化物夹杂。 |
材料 | 20钢 |
放大倍数 | 500X |
处理工艺 | 轧制 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体（黄色）+珠光体（其它色）。珠光体与铁素体沿轧延变形方向交替呈明显带状分布。有较多条状硫化物（深灰色）夹杂。 |
材料 | 低碳钢 |
放大倍数 | 100X |
处理工艺 | 退火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 块状铁素体（黄色）+片状珠光体。 |

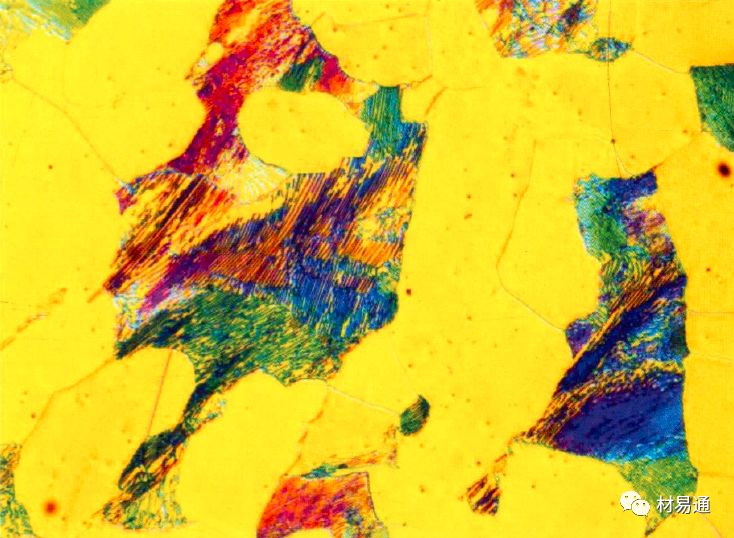

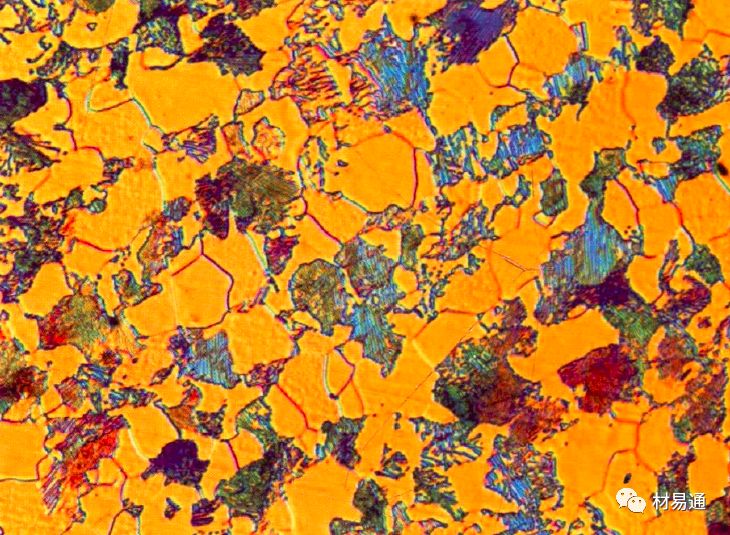

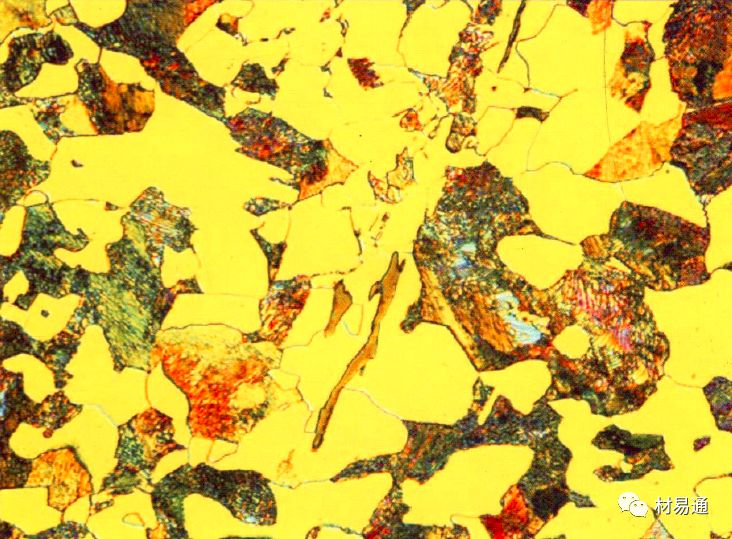

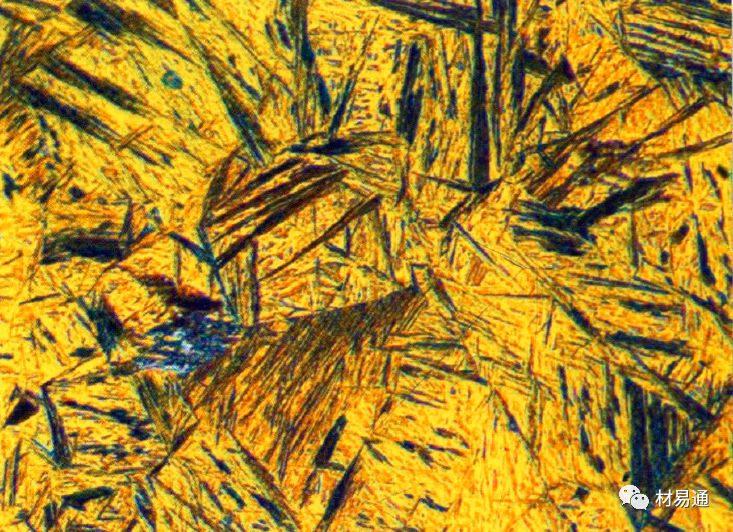

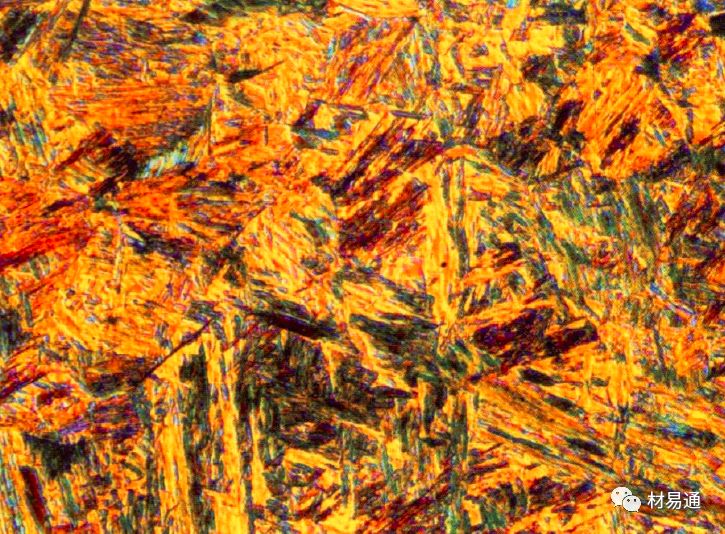

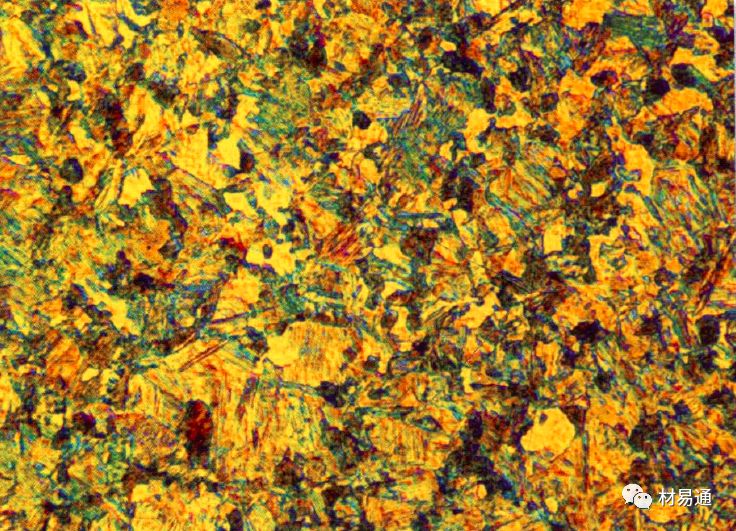

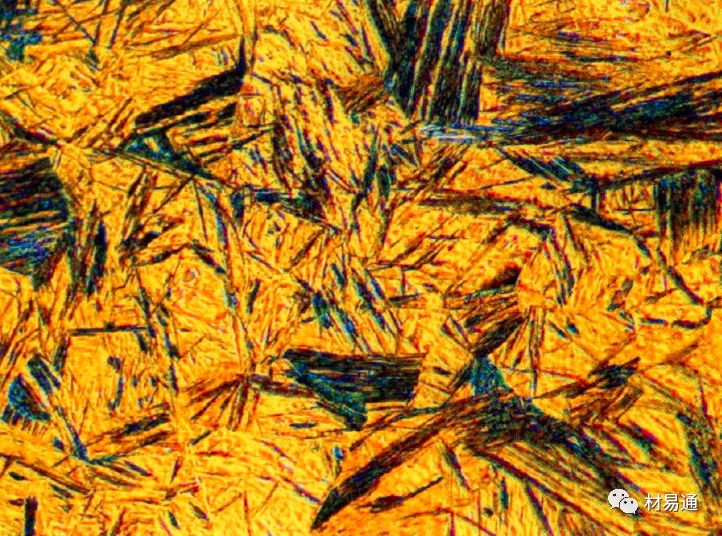

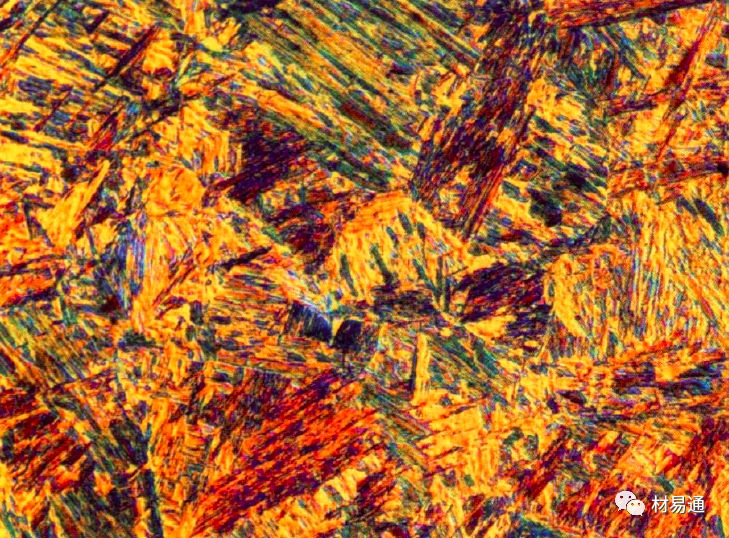

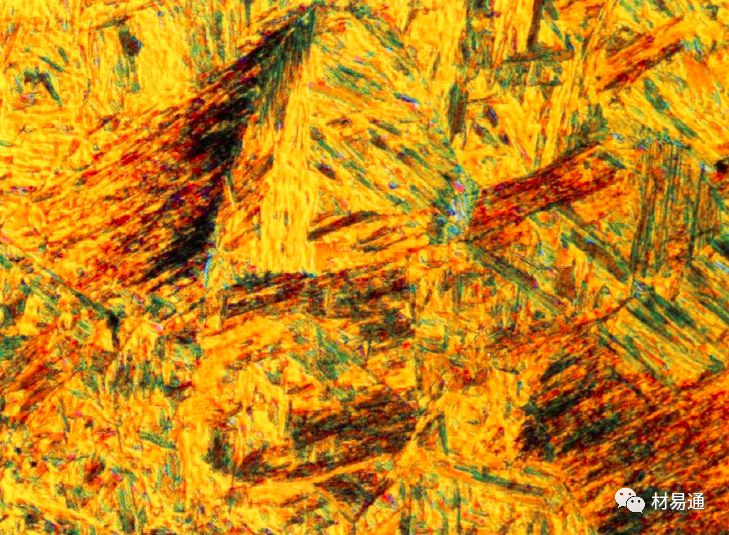

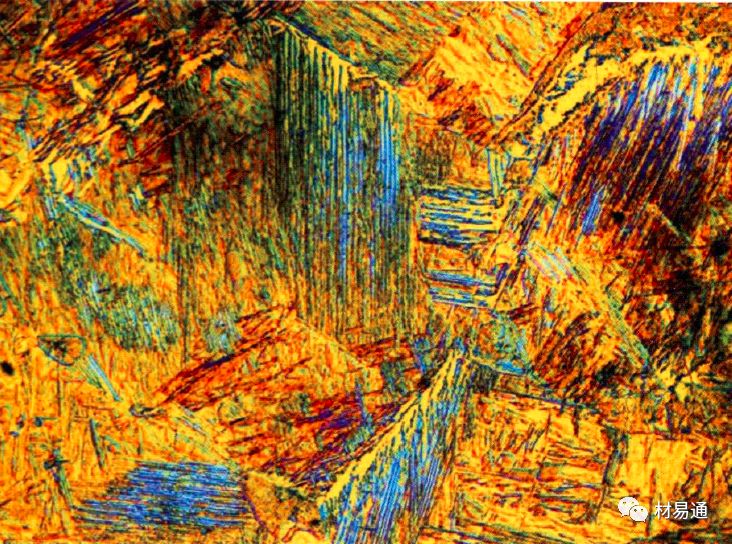

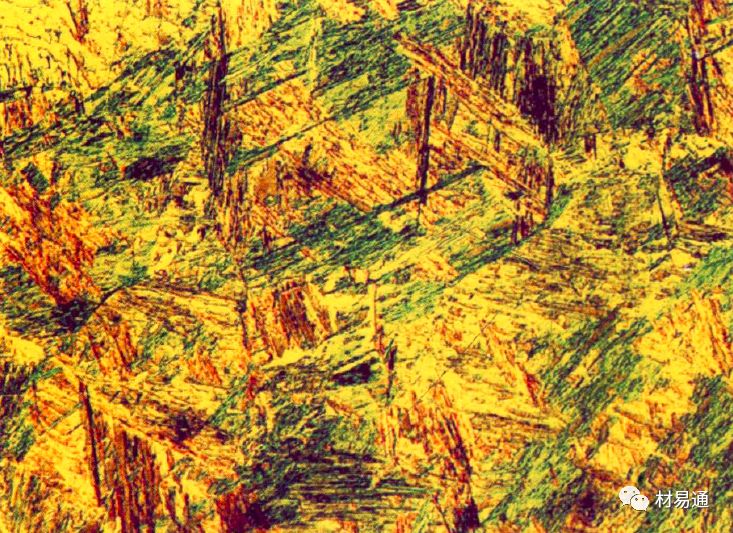

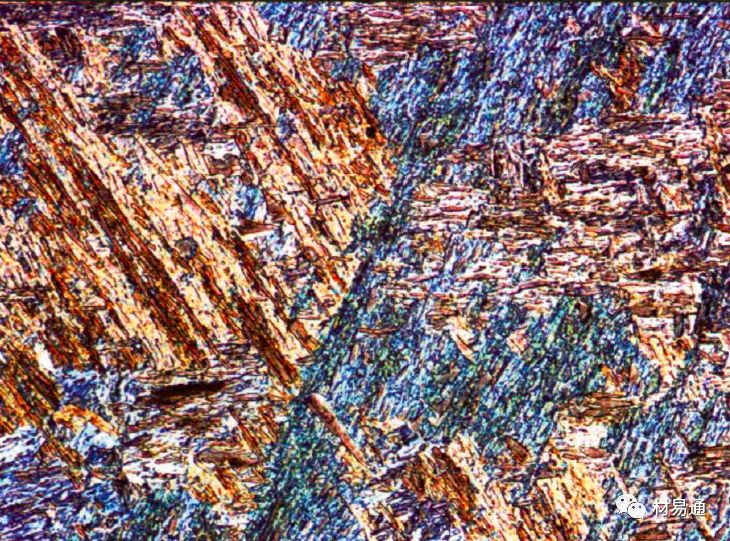

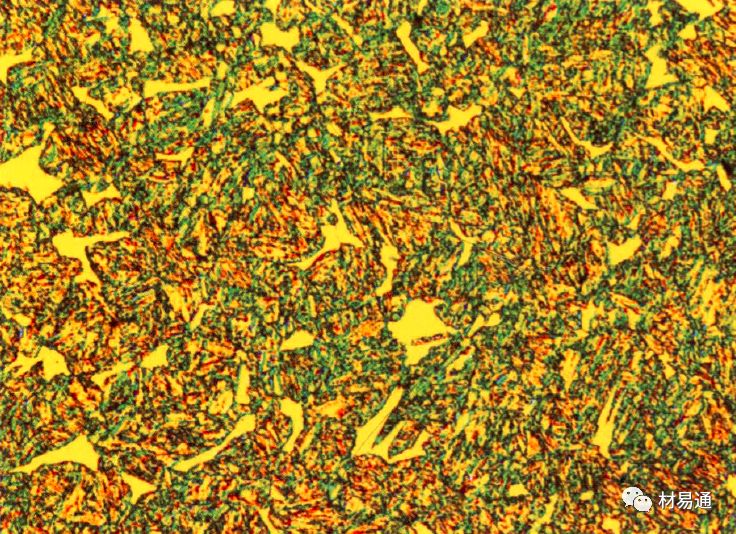

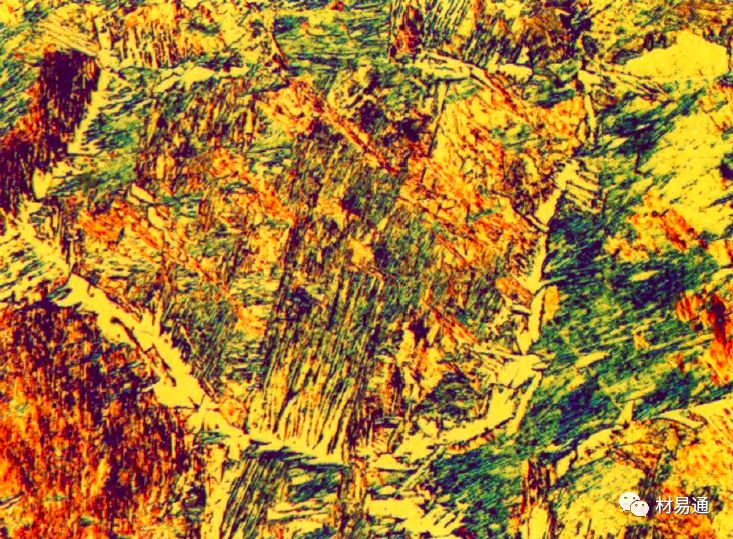

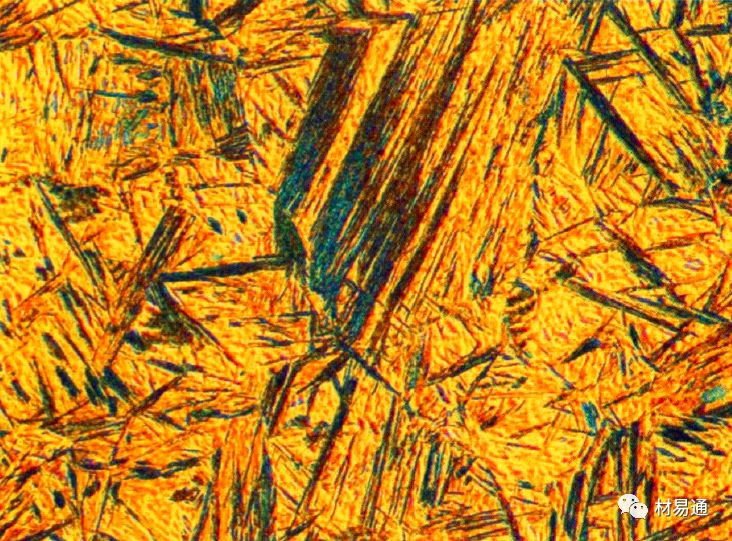

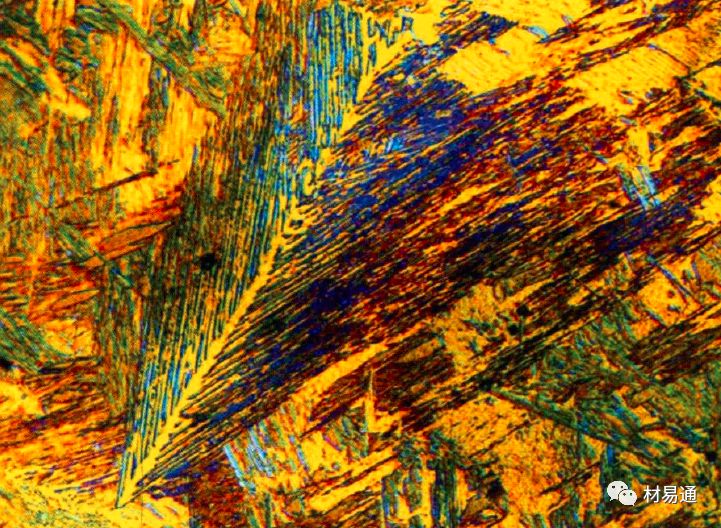

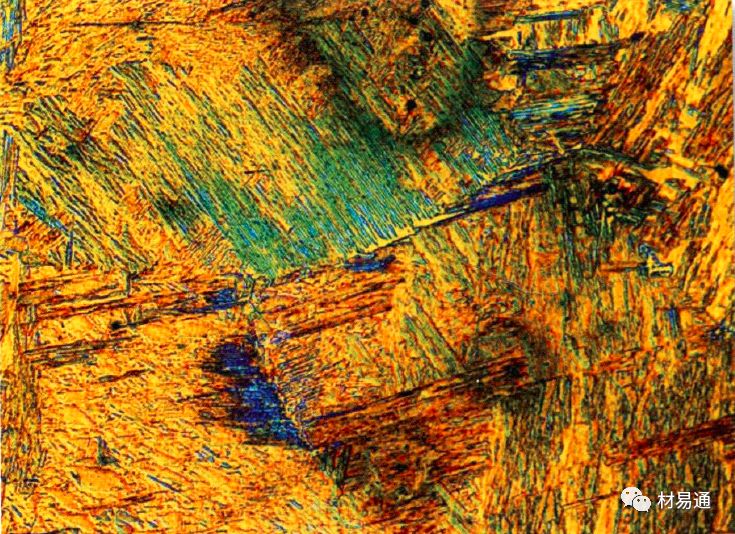

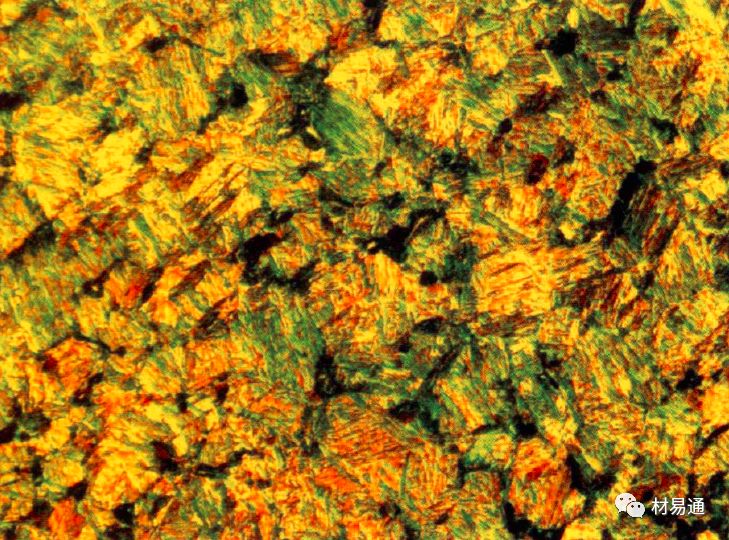

材料 | 低碳钢 |
放大倍数 | 400X |
处理工艺 | 退火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体（黄色）+片状珠光体。 |
材料 | 低碳钢 |
放大倍数 | 100X |
处理工艺 | 退火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体（黄色）+珠光体。 |
材料 | 20钢 |
放大倍数 | 100X |
处理工艺 | 退火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体（黄色）+珠光体。 |
材料 | 20钢 |
放大倍数 | 500X |
处理工艺 | 退火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体（黄色）+珠光体。 |
材料 | 低碳钢 |
放大倍数 | 500X |
处理工艺 | 淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 板条状马氏体（黄色）+羽毛状贝氏体（其它色）。 |
材料 | 低碳钢 |
放大倍数 | 500X |
处理工艺 | 淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 板条状马氏体（黄色）+羽毛状贝氏体（其它色）。 |
材料 | 低碳钢 |
放大倍数 | 500X |
处理工艺 | 淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 板条状马氏体（黄色）+羽毛状贝氏体。由于淬火温度高，马氏体及贝氏体组织较粗大。 |
材料 | 低碳钢 |
放大倍数 | 500X |
处理工艺 | 淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 板条状马氏体（黄色板条）+羽毛状贝氏体（其它色）+少量铁素体（黄色块状）。 |
材料 | 低碳钢 |
放大倍数 | 500X |
处理工艺 | 淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 板条状马氏体（黄色）+羽毛状贝氏体。 |
材料 | 低碳钢 |
放大倍数 | 500X |
处理工艺 | 淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 板条状马氏体（黄色）+大片羽毛状上贝氏体。 |
材料 | 20钢 |
放大倍数 | 500X |
处理工艺 | 920℃淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 板条状马氏体+少量淬火托氏体（黑色）。托氏体因冷却不足沿晶界形成。 |
材料 | 20钢 |
放大倍数 | 500X |
处理工艺 | 920℃淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 板条状马氏体（黄色）+羽毛状贝氏体+少量淬火托氏体（黑色）。托氏体因冷却不足沿晶界形成。 |
材料 | 20钢 |
放大倍数 | 500X |
处理工艺 | 淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 板条状马氏体+沿晶界分布的铁素体(黄色网状)。铁素体因淬火冷却不足导致沿晶界析出。 |
材料 | 20Cr |
放大倍数 | 500X |
处理工艺 | 淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 板条状马氏体。 |
材料 | 20Cr |
放大倍数 | 500X |
处理工艺 | 淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 板条状马氏体。由于淬火温度高，马氏体针叶较长。 |
材料 | 20Cr |
放大倍数 | 500X |
处理工艺 | 淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 板条状马氏体。 |
材料 | 20Cr |
放大倍数 | 500X |
处理工艺 | 淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 低碳马氏体。 |
材料 | 20Cr |
放大倍数 | 500X |
处理工艺 | 淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 低碳马氏体+羽毛状上贝氏体。 |
材料 | 20Cr |
放大倍数 | 500X |
处理工艺 | 淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 低碳马氏体。 |
材料 | 20Cr |
放大倍数 | 500X |
处理工艺 | 淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 板条马氏体+沿晶界分布的铁素体（黄色块状）。 |

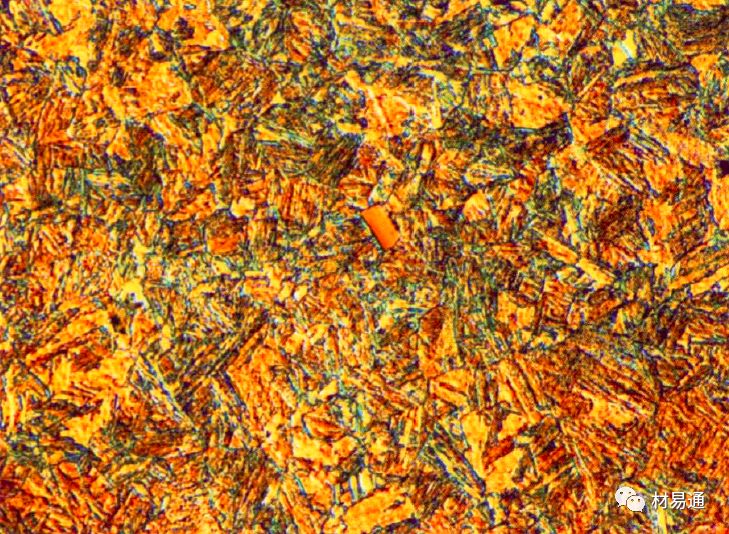

材料 | 20CrMnTi |
放大倍数 | 800X |
处理工艺 | 渗碳淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 渗碳淬火后的心部组织，低碳马氏体+钛化物夹杂(桶黄色块状)。 |

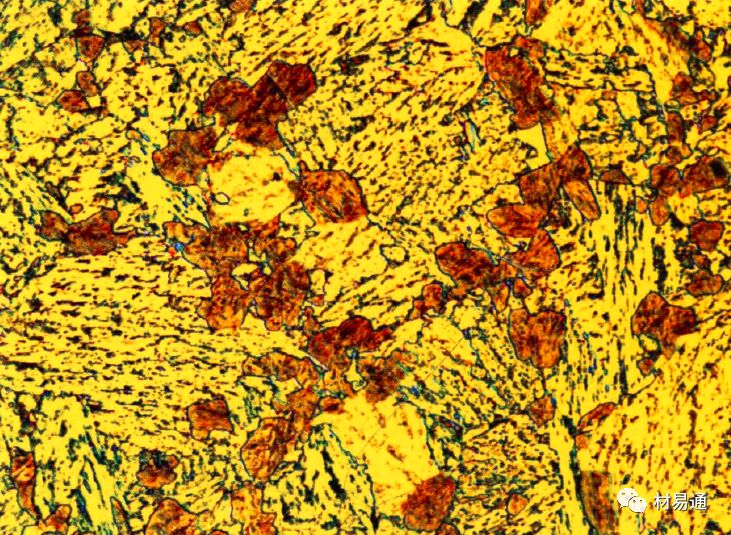

材料 | 20CrMnMo |
放大倍数 | 400X |
处理工艺 | 淬火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 粒状贝氏体+托氏体(咖啡色)。 |

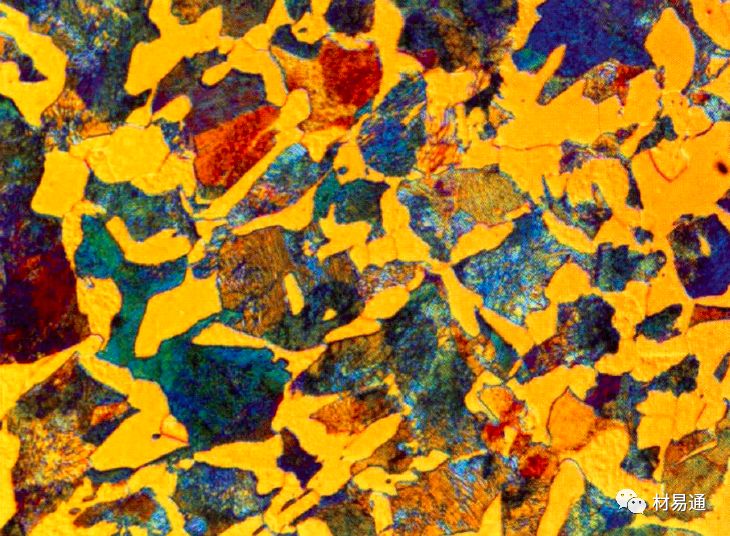

材料 | 40钢 |
放大倍数 | 500X |
处理工艺 | 退火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体(黄色) +珠光体。 |

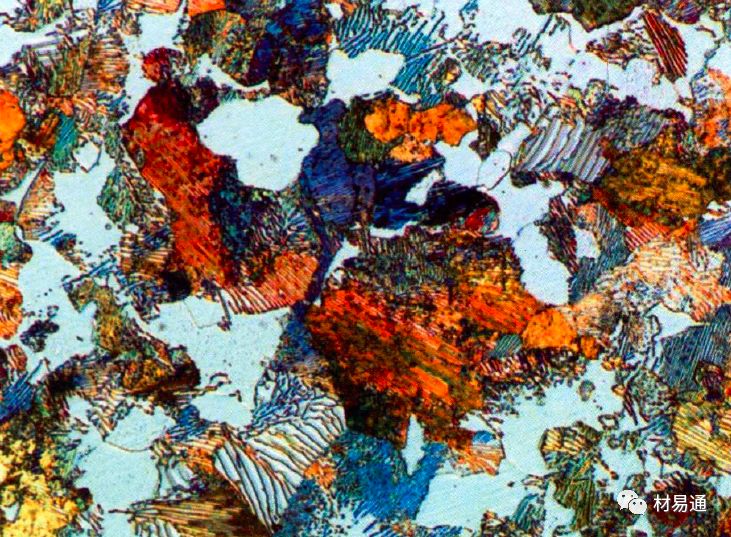

材料 | 35钢 |
放大倍数 | 500X |
处理工艺 | 退火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体(黄色) +片状珠光体。 |

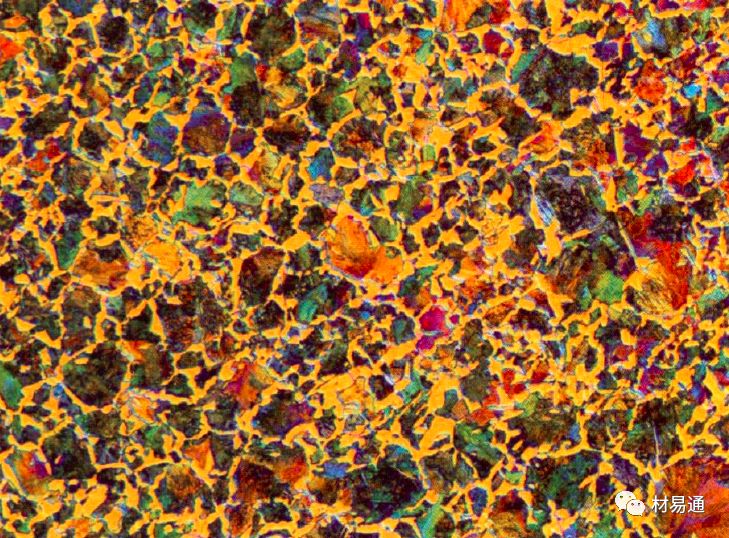

材料 | 45钢 |
放大倍数 | 100X |
处理工艺 | 正火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体(黄色) +珠光体。 |

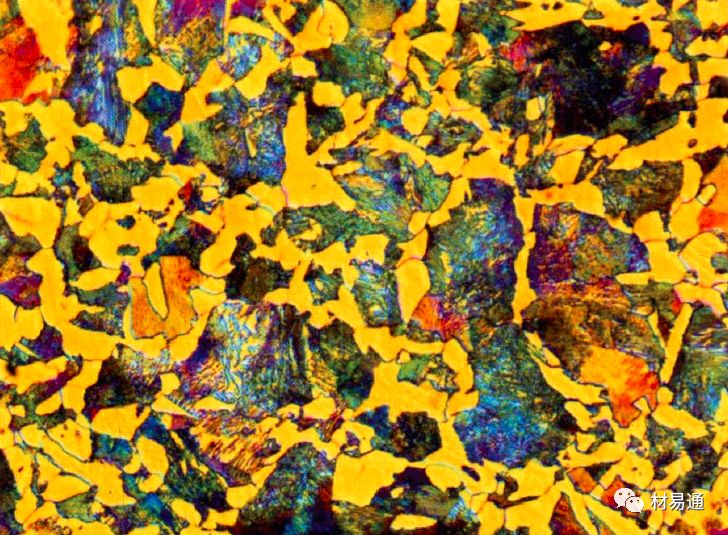

材料 | 45钢 |
放大倍数 | 500X |
处理工艺 | 正火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体(黄色) +珠光体。晶粒大小分布比较均匀。 |
材料 | 45钢 |
放大倍数 | 500X |
处理工艺 | 正火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体(黄色) +片状珠光体+少量球状夹杂物。 |

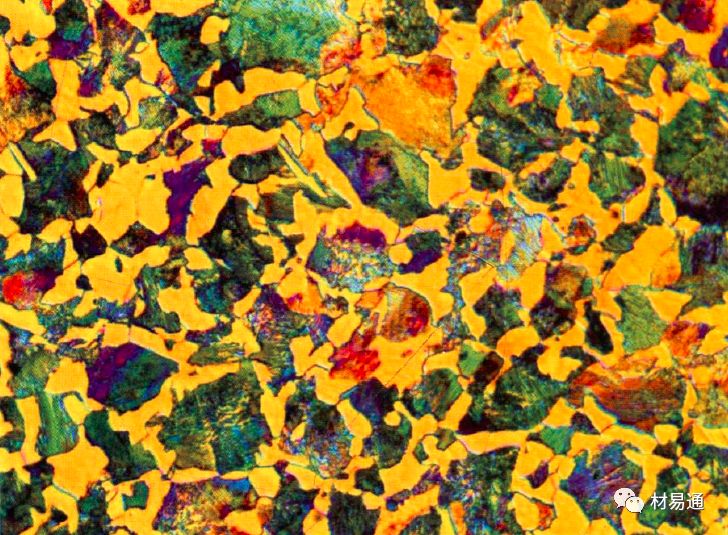

材料 | 45钢 |
放大倍数 | 400X |
处理工艺 | 正火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 网状铁素体(黄色)+片状珠光体。晶粒大小分布不均匀。 |
材料 | 45钢 |
放大倍数 | 800X |
处理工艺 | 退火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体+片状珠光体。 |

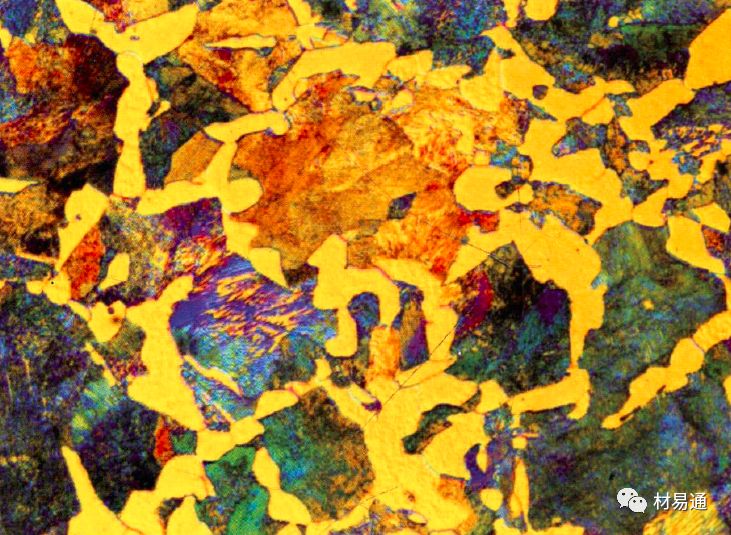

材料 | 45钢 |
放大倍数 | 500X |
处理工艺 | 退火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 网状铁素体（黄色）+珠光体。 |
材料 | 45钢 |
放大倍数 | 800X |
处理工艺 | 退火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体（黄色）+珠光体+条状硫化物夹杂（深灰色）。 |

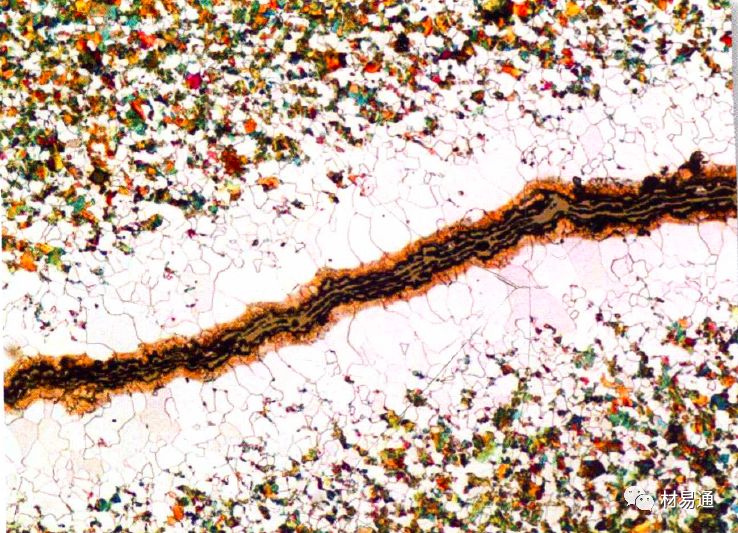

材料 | 45钢 |
放大倍数 | 200X |
处理工艺 | 退火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体+珠光体。裂纹内充满氧化物，裂纹两侧分布有全脱碳铁素体层。原材料裂纹，由于高温时和空气接触，使裂纹两侧明显脱碳。 |

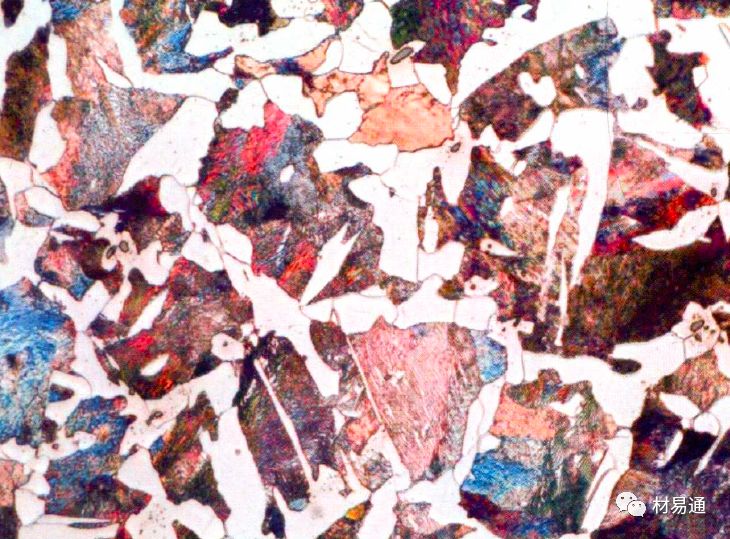

材料 | 45钢 |
放大倍数 | 400X |
处理工艺 | 正火 |
浸蚀剂 | 4%硝酸酒精溶液 |
组织说明 | 铁素体(白色网状) +珠光体。有少量针状铁素体呈魏氏组织形态。 |
