惊喜发现，金相组织可以用手机随意拍摄，太方便了!!!
中国南车的潘工最近有个新发现，急切的想分享给所有的热处理工作者们。大家首先看一下下面的图片：

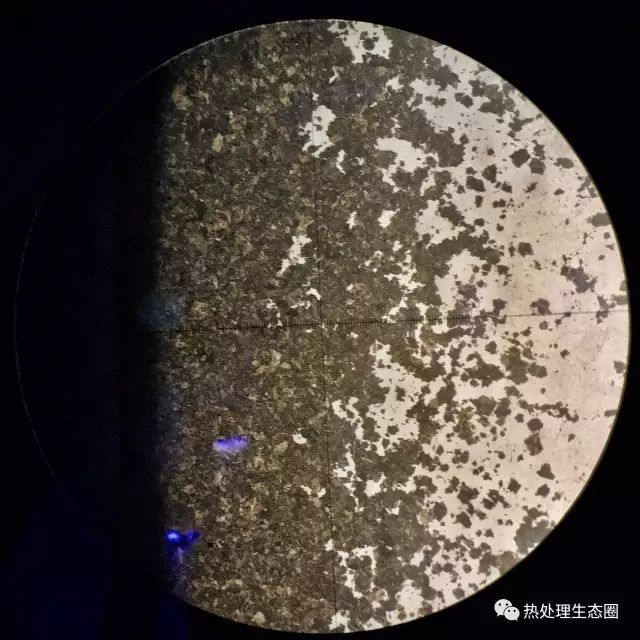

这是手机拍摄图片，不是金相图谱。图中紫色是显微镜镜头产生的光斑。
以前只能依靠印刷才能做成的事，现在手机也能随时做到。
并且

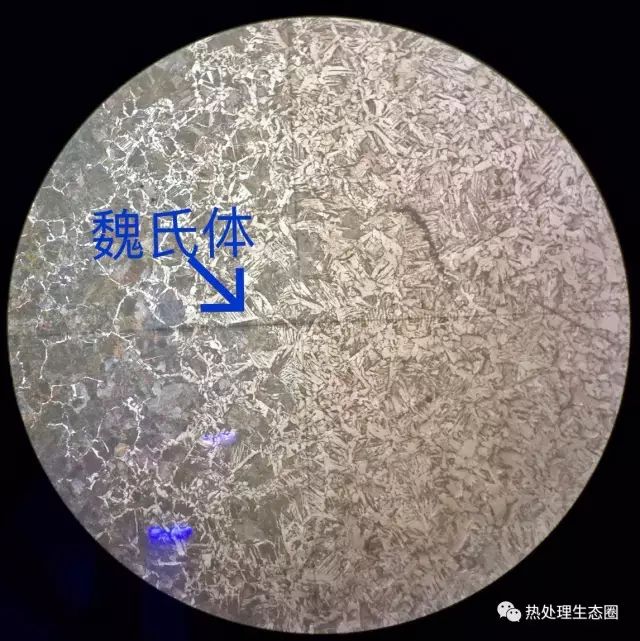

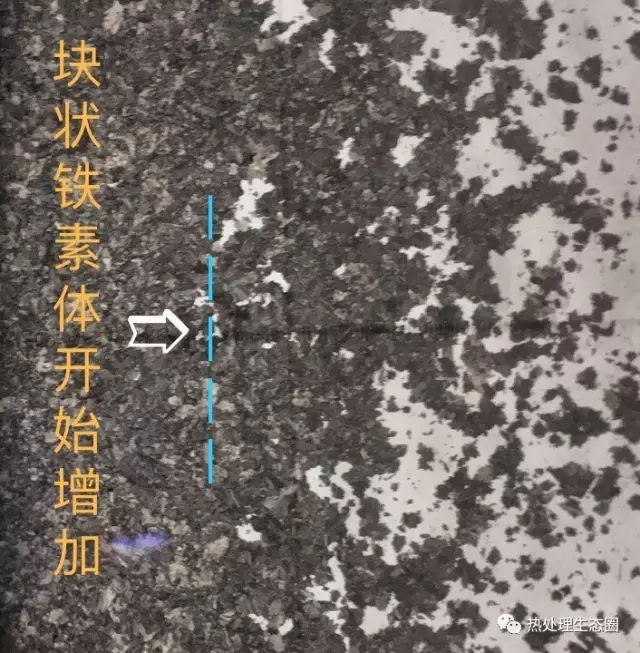

图像可以随意添加文字说明，有针对性地发表观点。
这个用于金相分析，指哪打哪，实在太方便了！
以往这样的图像，只能通过专业的金相检测系统获得，操作繁琐，不易传送与分享。
而本次试尝证明了：可以采用手机、方便地采集显微组织的图样，并可以即时随意分享。
简单说明一下：
1）这是第一次用手机拍摄的钢铁材料的显微组织，材料为20Cr钢，经过表面渗碳处理。（大家可以尝试其他的材料）

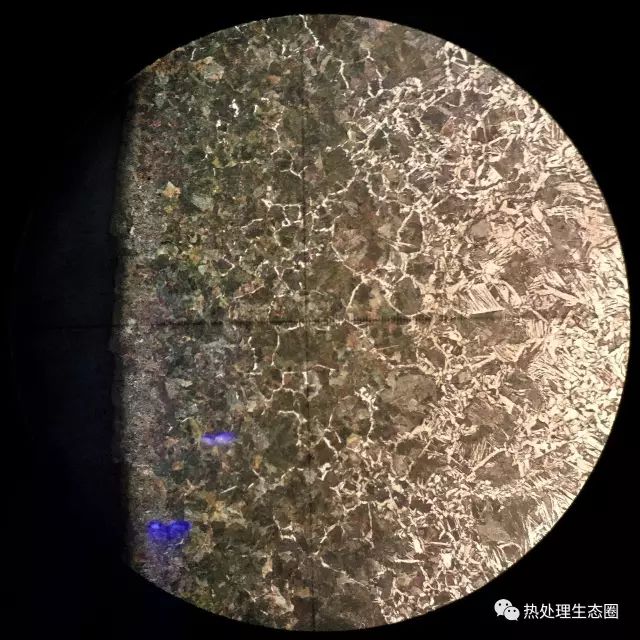

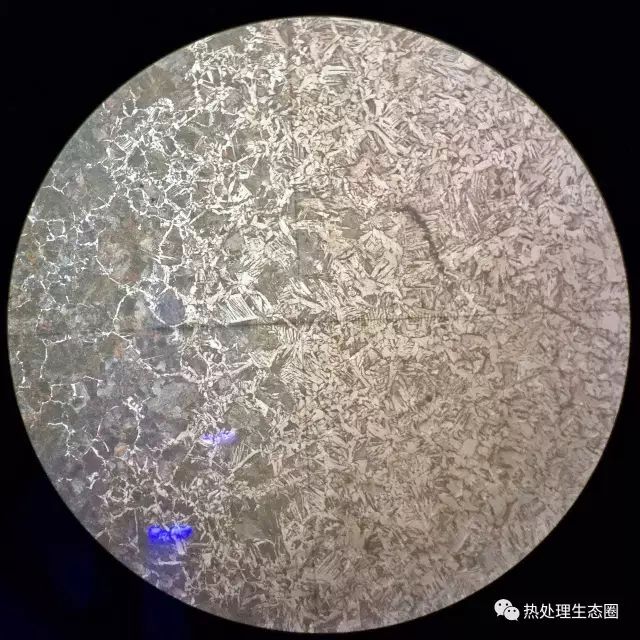

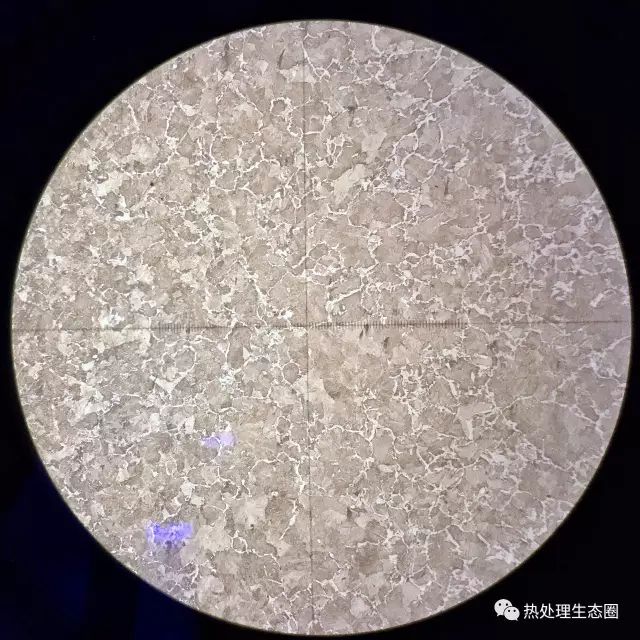

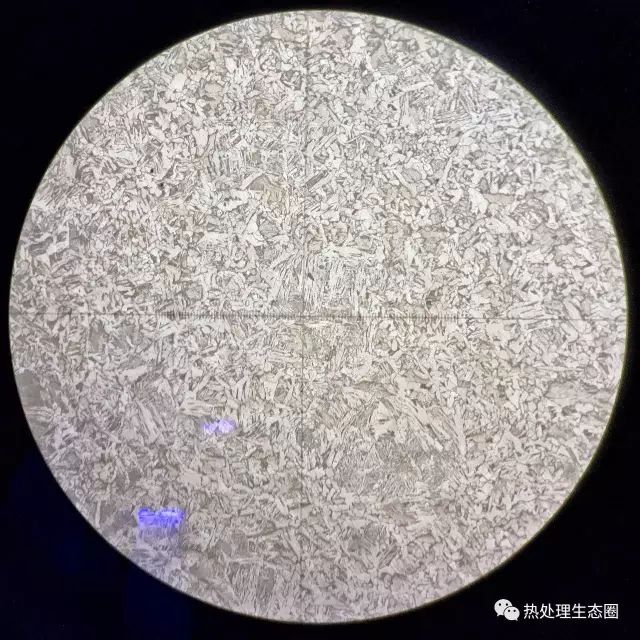

2）试样经过表面抛磨，硝酸乙醇浸蚀而成。所显示的组织，放大倍数分别是50X或100X，从表面共析、过渡层到心部以铁素体为基的珠光体（以及部分魏氏体）组织。
3）拍摄的视野可以选择，图片的细节可满足论文或PPT等放大要求，并且可以不受电脑局域网、内外网等限制，仅仅利用手机，即可随时随地、异地进行金相组织分析、质量讨论等工作，这样，即使不在现场也可以解决问题。
4）由于要经过显微镜的物镜、目镜与手机镜头同时聚焦才能得到清晰的成像，故而操作中很容易失焦，需反复调整才能拍摄成功。
各位亲们，明白了吗，可以动手试试。
潘晓松简介：教授级高工，首届中国南车和中国中车核心技术专家，资深主任工艺师。1989年毕业于北京科技大学金属材料与热处理专业，喜欢手机摄影。
