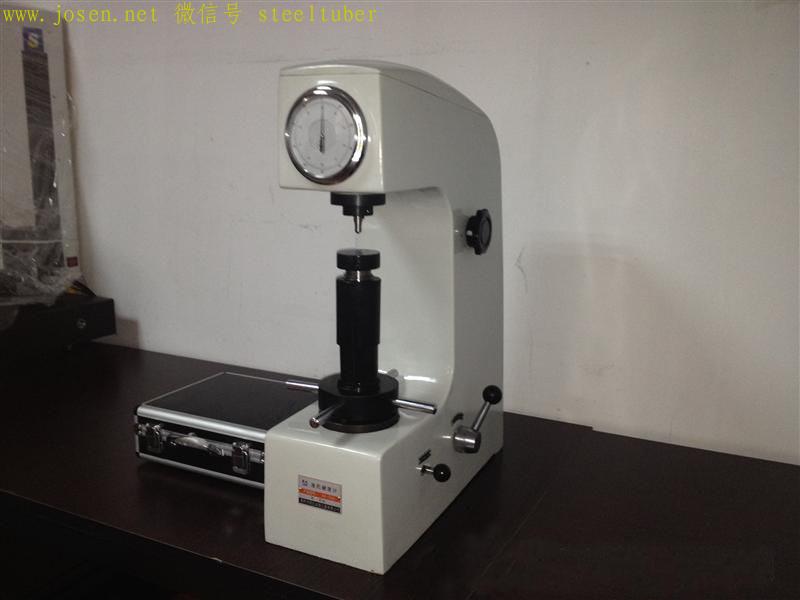

金属的硬度是金属材料抵抗局部变形，特别是塑性变形、压痕或划痕的能力，是衡量金属材料软硬程度的一种指标。硬度标注在设计图样中也被广泛应用。目前，我们公司对硬度比较常用的试验方法主要有洛氏硬度试验法、布氏硬度试验方法、维氏硬度试验方法。

据各类资料介绍，维氏硬度测量最大的特点是：载荷可以任意选择，而所得的硬度值相同。对此，我们存在异同看法。我们认为维氏硬度测量这一特点仅适用于硬度较均匀的标准块（标准块是由专门研究机构生产加工而成，整块硬度值非常均匀）。

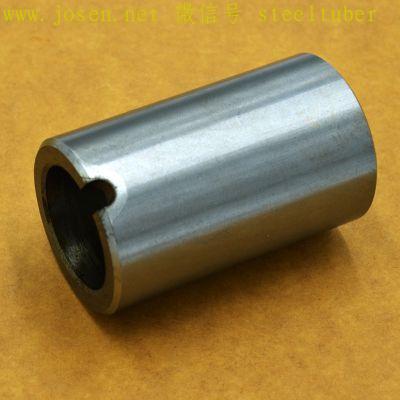

在实际生产中，会由于实际工件试样的材质均匀度、硬度存在梯度差的现实情况下，即使在试样及试验层的最小厚度满足试验要求（符合国标规定试验力-维氏硬度值-试样最小厚度关系图），在不同载荷下测出的维氏硬度会存在较大差异。以我们公司常用的氮化试样为例，我们曾经对同一试样（盐浴氮化处理）选取不同载荷进行维氏硬度测量，发现在载荷0.1kgf和1kgf下测出的硬度值相差大于200HV，这令我们非常惊讶，对多块实际工件试样进行试验，发现都存在硬度不一致的现象（如附表）。

硬度测试对比表

对此，我们呼吁，技术人员在标注图样技术条件维氏硬度符号的时候务必标注载荷，如>850HV10而非直间标注>850HV，因为我们经常碰到图样关于维氏硬度的标注不带载荷后缀，这样容易产生歧义。

	❤ 请关注 微信公众号: steeltuber.  转载请保留链接: https://main.josen.net/Steel-Knowledge/Problems-in-Vivtorinox-hardness-measurement.html
