冲压钢 (Stamping-steel-drawing-steel)
在室温下利用模具和一定压力使其塑性变形成为所需形状零件的钢。又称冲压成形钢。常以钢板或钢带形式供应。
种类中国冲压钢的化学成分和力学性能列于表1和表2中。此外还有研制成功的冷轧含磷高强度深冲钢06AlP、08AlP和热轧高强度双相钢RS50三个新钢种。

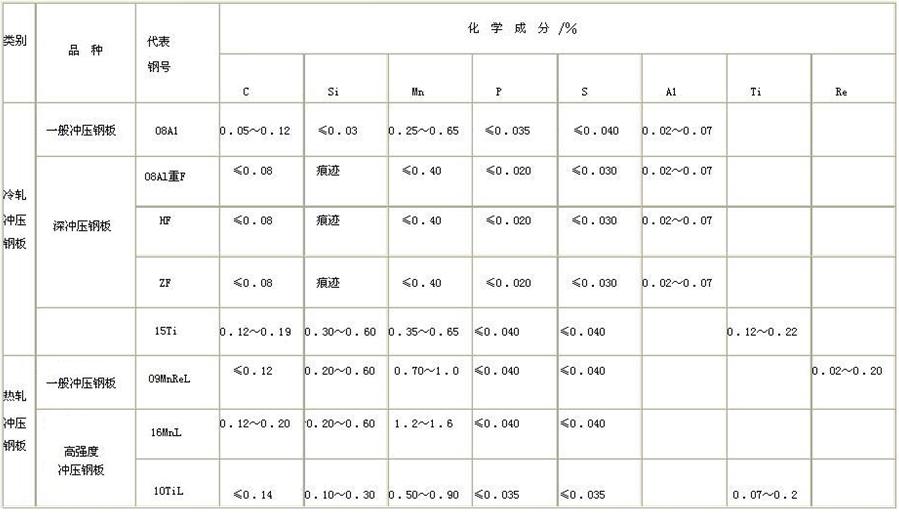

表1 冲压钢化学成分

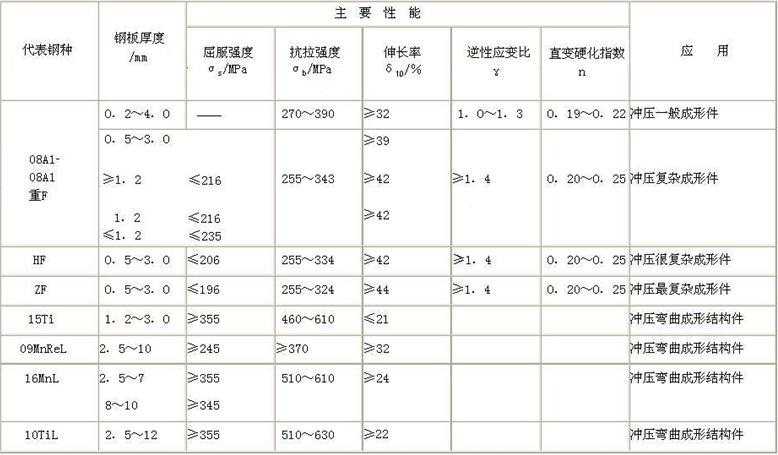

表2 冲压钢力学性能

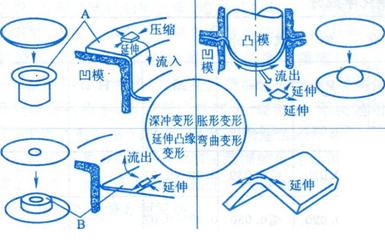

性能特点 具有良好的冷冲压成形性，包括如图所示4种与主要冷冲压工艺有关的深冲性、胀出性、延伸凸缘性和弯曲性。
冲压成形过程中主要变形的区别
由于冷冲压成形工艺复杂，表示冲压成形性的参数有多种，如极限冲压比、杯突值、扩孔率、锥杯值、冷弯、塑性应变比(%26gamma;)和应变硬化指数(n)等。其中主要冲压成形性能是%26gamma;值和n值。
塑性应变比(%26gamma;)为钢板的宽度应变%26epsilon;w和厚度应变%26epsilon;t之比，即%26gamma;=%26epsilon;w/%26epsilon;t。当%26gamma;%26gt;1时，表示宽度应变大于厚度应变，钢板不易减薄破裂，冲压成形性好，反之，%26gamma;%26lt;l时，表示钢板易减薄破裂，冲压性能不好。因%26gamma;值有各向异性，用其三个方向的平均值表示：%26gamma;=(%26gamma;0o+2%26gamma;45o+%26gamma;90o)/4。金属材料进行力学性能试验时塑性区流变应力%26sigma;与%26epsilon;之间的关系式为%26sigma;=k%26epsilon;n(k为应变硬化系数，%26epsilon;为应变)，式中指数n为应变硬化指数。n值大则钢板因应变硬化使形变变得均匀化，从而防止形变过早缩颈或破裂。因此，n值越高，冲压成形性越好。深冲变形用钢，要求%26gamma;值高；胀形和拉伸凸缘变形用钢，要求n值高；复合变形用钢，要求%26gamma;值和n值都高。冷轧钢板的%26gamma;值与钢板的织构有关。屈服强度低，伸长率高，无明显屈服点并无应变时效的钢，冲压成形性好。
应用 冲压钢在汽车、拖拉机、仪器仪表和家用电器上应用十分广泛，特别是在汽车制造工业用量最大要求最严。如汽车的覆盖件和纵横梁等。冲压钢是随着汽车工业的发展而发展起来的。
展望 为适应汽车工业发展的需要，正在开发烘烤硬化深冲钢(BH钢)、超深冲无间隙原子钢(IF钢)、高强度双相钢(%26sigma;b=500～800MPa)和高强度高塑性的相变诱发塑性钢(TRIP钢，%26sigma;b=800～1200MPa)。
