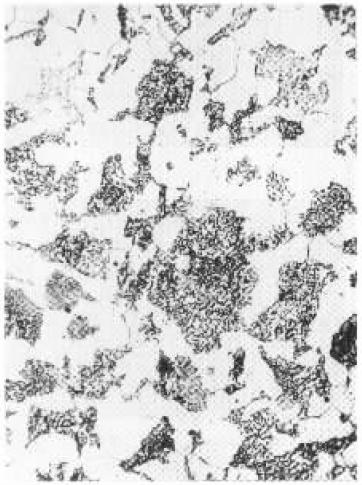

35钢(720℃球化退火)中碳碳素钢金相图
500×
材料：35钢
工艺情况：720℃球化退火
浸蚀方法：4%硝酸酒精溶液浸蚀
组织说明：球状、点状和少量短片状珠光体，以及白色的铁素体，硬度为140HB。
在720℃球化退火时，由于成分的不均匀性，在渗碳体和铁素体的晶界处局部萌芽奥氏体晶核，原来的片状渗碳体破断。由于渗碳体呈球体时，表面自由能最低，所以克服一定的激活能后，具有长成球状的趋势。当奥氏体缓慢冷却时，奥氏体的富碳区形成渗碳体核心，逐渐长大成球状。720℃退火，实际是在720℃左右的温度振荡，在振荡过程中，片状渗碳体不断破断，并逐渐长成球状。
35钢具有良好的塑性和适当的强度，广泛用作各种热锻、热冲压的机械零件，冷拉和冷顶锻钢材，以及制造各种机械零件。
| |
