T12钢由于含碳量高，淬火后有较多的过剩碳化物，按耐磨性和硬度适于制作不受冲击负荷、切削速度不高、切削刃口不变热的工具，如制作车床、刨床的车刀、铣刀、钻头；可制作铰刀、扩孔钻、丝锥、板牙、刮刀、量规、切烟草刀、锉刀，以及断面尺寸小的冷切边模、冲孔模等。

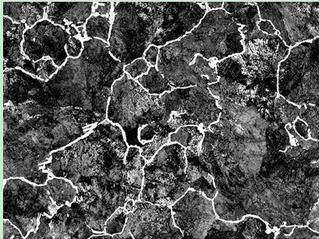

| 图号：01 浸蚀剂：4%硝酸酒精 材料及状态：T12钢 处理：退火 组织及说明：珠光体+网状二次渗碳体 |

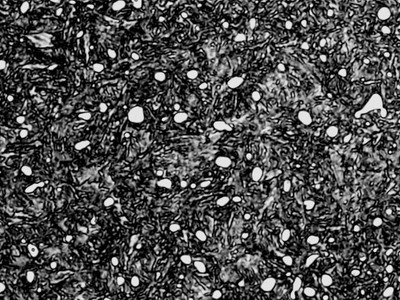

图号：02 浸蚀剂：4%硝酸酒精 材料及状态：T12钢 处理：淬火 组织及说明：马氏体+未溶粒状渗碳体 |
|

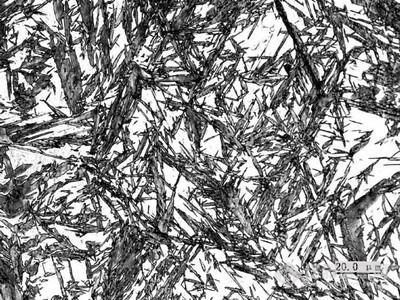

| 图号：03 浸蚀剂：4%硝酸酒精 材料及状态：T12钢 处理：淬火 组织及说明：粗大马氏体+残余奥氏体 |

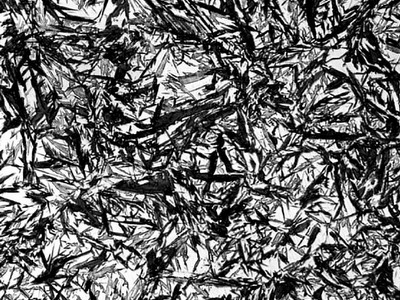

图号：04 浸蚀剂：4%硝酸酒精 材料及状态：T12钢 处理：淬火+低温回火 组织及说明： 回火马氏体+残余奥氏体 |
|
| |
