裂纹有各种各样的形式，但就具体问题进行分析，首先要找到裂纹源，然后根据裂纹源，及裂纹形状进行具体分析，比如穿晶裂纹、疲劳裂纹、汇流裂纹、晶界裂纹、热疲劳裂纹、淬火裂纹、龟裂等等。根据不同的角度对裂纹进行分类，如下：

1，根据断裂前的变形程度：塑性和脆性裂纹。纯塑性和纯脆性裂纹较少见，通常是二者混合的裂纹。

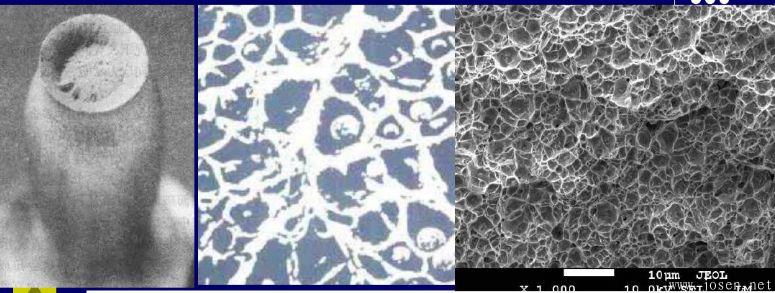

韧性断裂的特征如下：

1. 断口有酒杯状韧窝；

2. 断口外貌呈杯锥状，锥底垂直于主应力，锥面平行于最大切应力，与主应力呈45度。

3. 断口表面呈纤维状，颜色灰暗。

脆性断裂的特征如下：

1. 断口与正应力垂直；

2. 断口平齐光亮；

3. 断口有人字纹或放射性花样；

人字花纹是脆性断裂的显著宏观特征。

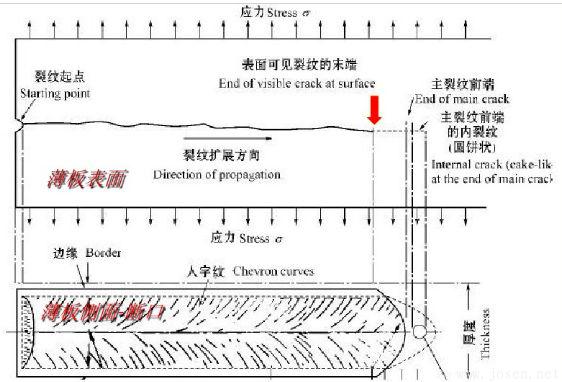

人字裂纹的形成过程如下：

试样在外力作用下，首先在薄弱环节产生塑性变形，形成微裂纹，然后扩展成为半月形的，小范围的纤维区。

当裂纹达到临界尺寸时，便迅速的失稳扩展，首先在裂纹前端不远处产生三向应力区，并在该区内生核，继而拓展成为椭圆饼状的内裂纹，在外力作用下，该内裂纹迅速长大，并与前端裂纹交截，裂纹向前推进。

继而形成新的裂纹前端，新的三向应力区，新的内裂纹；这些依次在不同时间内裂纹长大，合并并不断形成新的内裂纹，并不断向前扩展，形成抛物线状裂纹前端。

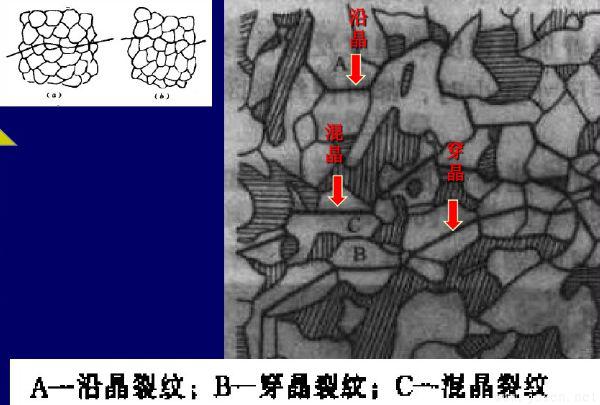

2，按照裂纹扩展路径分类：沿晶，穿晶和混晶。

3，按照裂纹机制分类：解理断裂和剪切断裂；通常解理断裂是脆性断裂，但也有较大塑性变形；

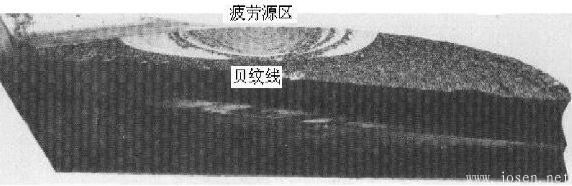

4，按照受力类型分类：静载断裂（拉伸断裂，扭转断裂），冲击断裂和疲劳断裂。

5，按照介质环境分类：低温冷脆断裂，静载延滞断裂，应力腐蚀断裂，氢脆断裂等。

	❤ 请关注 微信公众号: steeltuber.  转载请保留链接: https://main.josen.net/Steel-Knowledge/LieWenLeiBie.html
