20#钢临界区温度退火后的金相组织问题

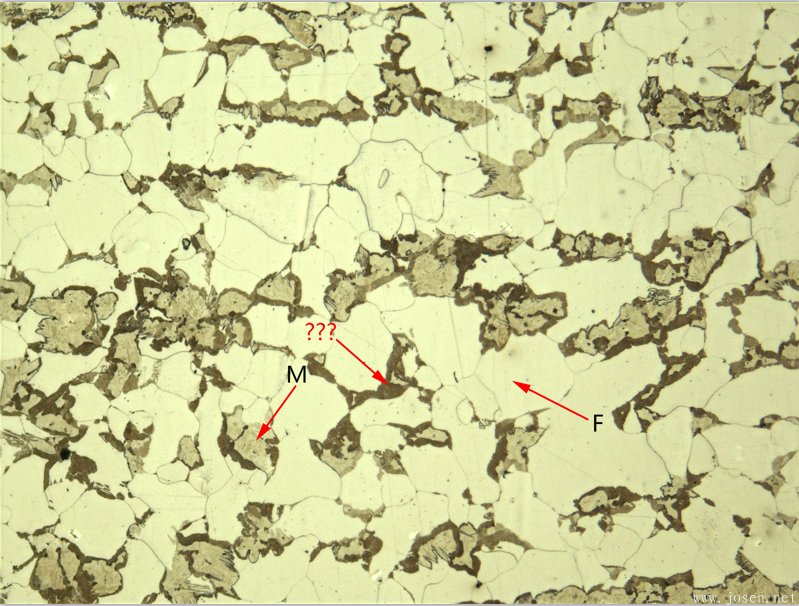

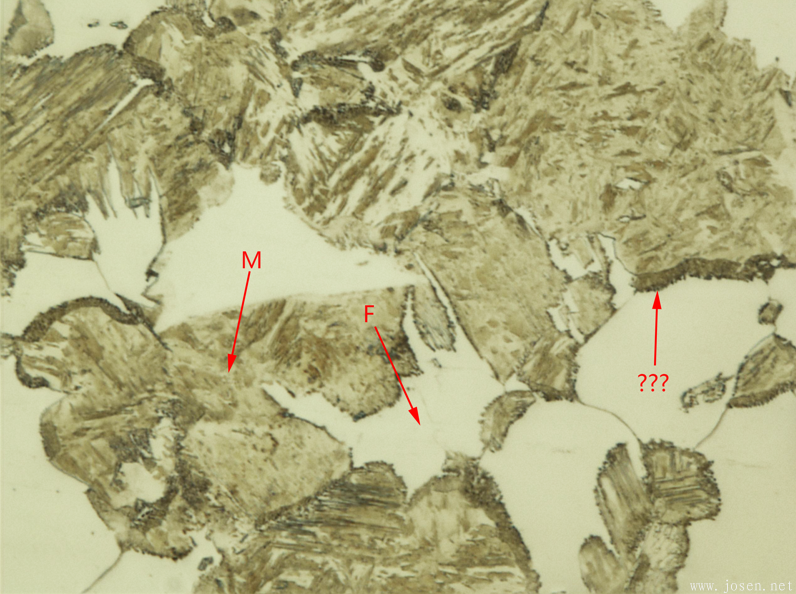

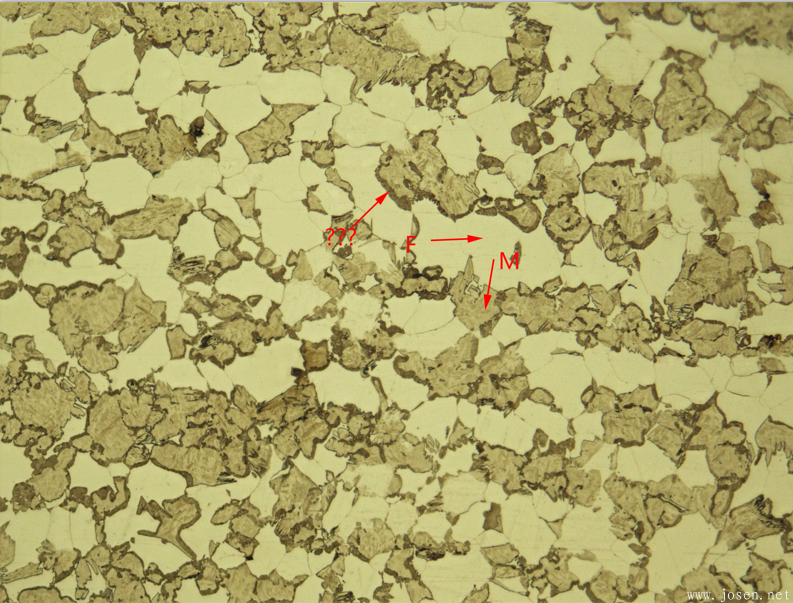

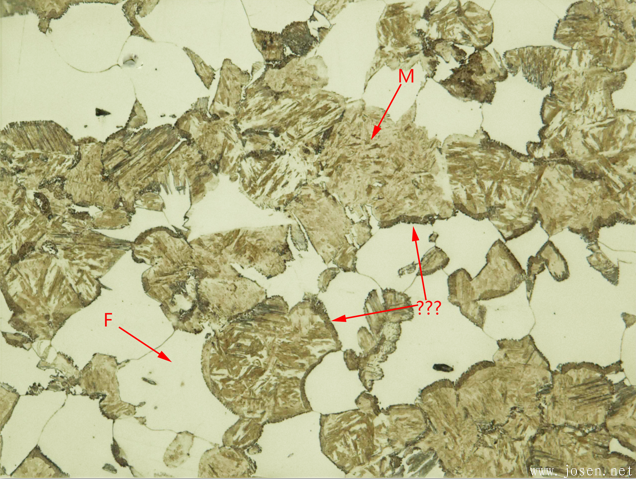

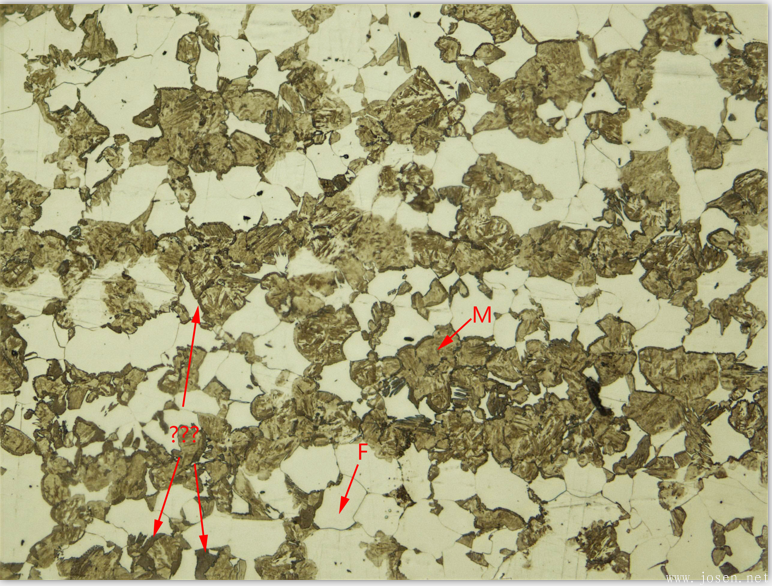

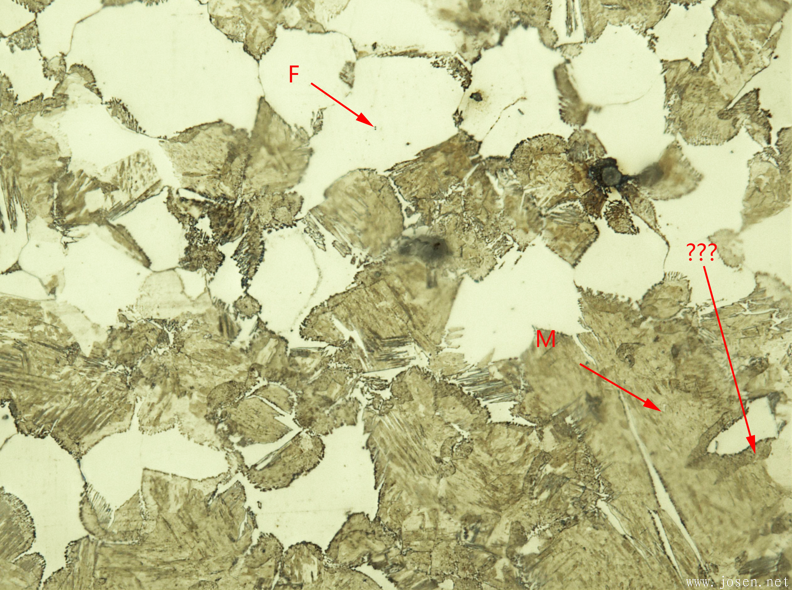

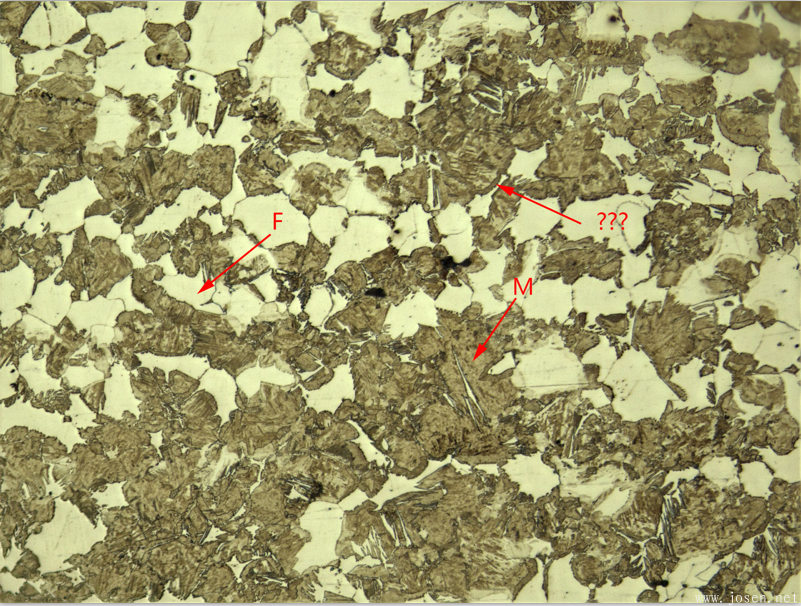

在网上买的20钢做热处理实验，实验设备用的是电阻炉，以五度每分钟的温升速率上升到临界温度处（740℃，755℃，770℃，780℃），保温16min，然后拿出来百分之十的盐水淬火，本来是想得到马氏体与铁素体的双相组织但是自己金像图确看着不像是先前文献里面看的双相组织了，然后自己实验就卡在这一步束手无策了。请问吧里的前辈们，颜色最深偏黑的到底是什么呢？ 然后这个是因为什么原因导致的？



















780-500.png@

这个问题 是在网上面 偶然看到的，看到有人这样回答：

深色的位置有可能是珠光体组织，20钢淬透性很低，一般淬不透，正常淬火温度900多度以上后得到的组织是马氏体，而心部存在铁素体。
低温淬火，冷速很快会得到屈氏体，楼主最好将前几个温度的照片740、750的试样在显微镜下高倍数观察，看看能不能确定是珠光体。如果确定不了，再打能谱看看！

对于这个问题 大家还有什么看法，请下方留言讨论。

	❤ 请关注 微信公众号: steeltuber.  转载请保留链接: https://main.josen.net/Steel-Knowledge/20JinXiang.html
