轴承的失效分析
概述
失效分析的目的

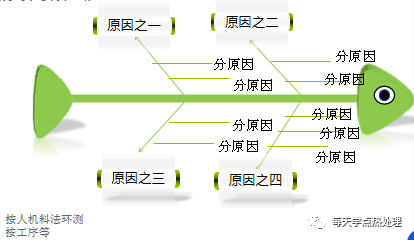

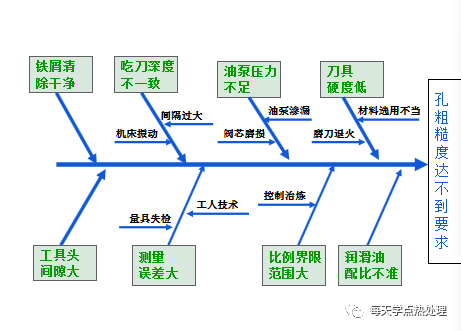

失效分析策划
关于失效分析的照片要求
1、图片质量是影响技术报告的质量要素之一
2、所有照片都应经过适当的处理
3、照片的目的是清楚表达你想说的内容
4、要关注失效模式，裂纹源的产生原因。
5、要关注失效环境条件、力学条件，往往比化学成分、热处理组织更为重要

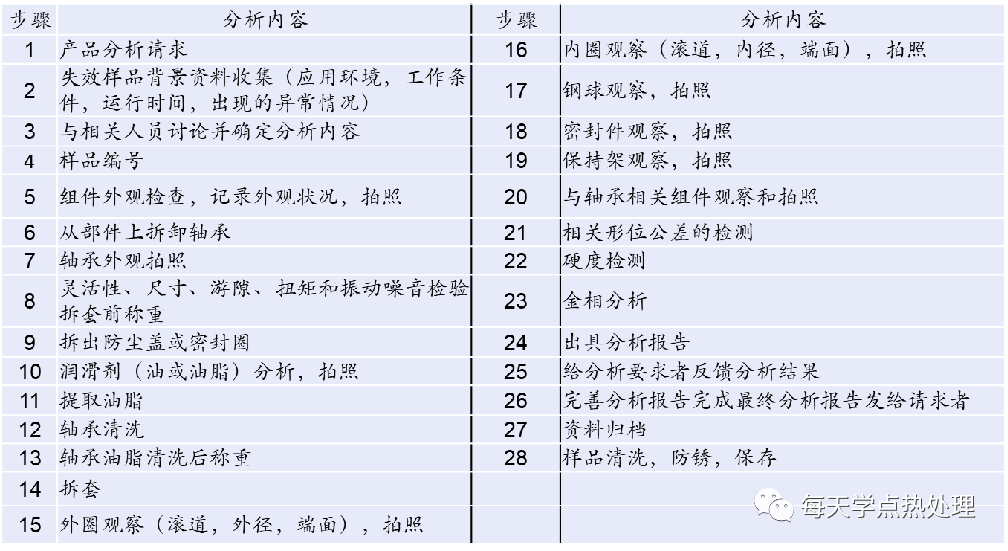

失效分析检查基本流程

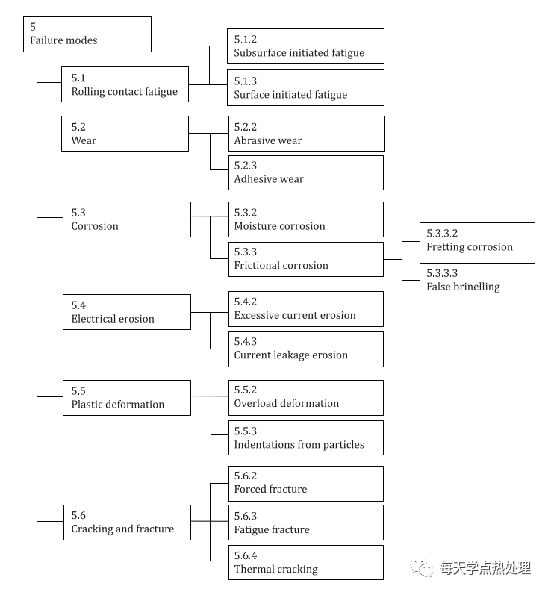

失效模式
SO15243-2017
GB/T24611-2009
常见失效的可视特征之间最可能的相互关系及其产生的可能原因

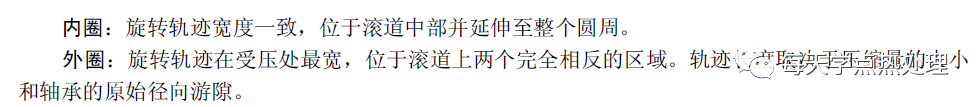

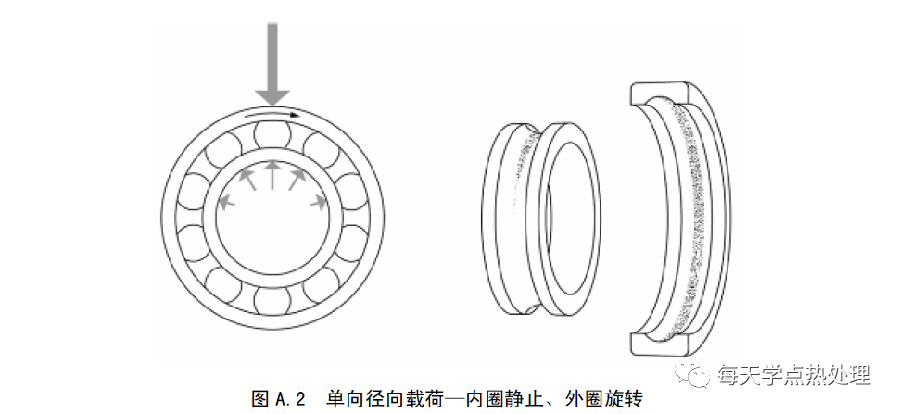

接触轨迹
就实际的失效分析而言，对接触轨迹，尤其是对给定使用条件下滚道上的旋转轨迹进行分析是非常重要的，它清晰地揭示了载荷类型、工作游隙以及可能出现的偏斜。

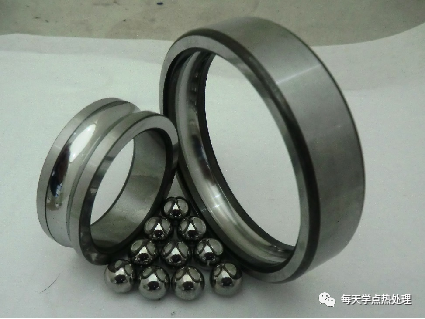

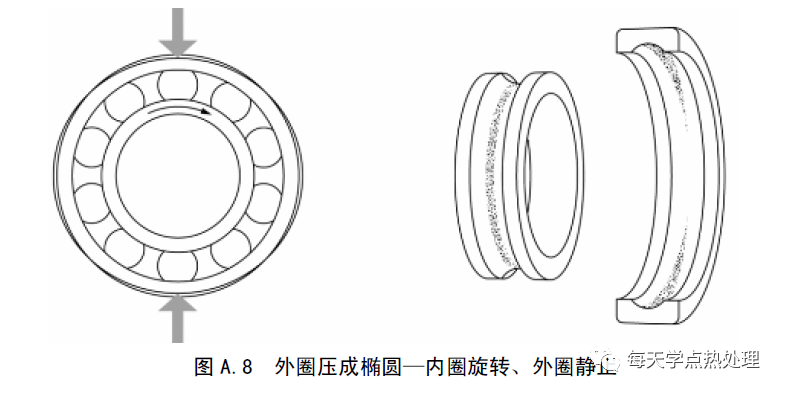

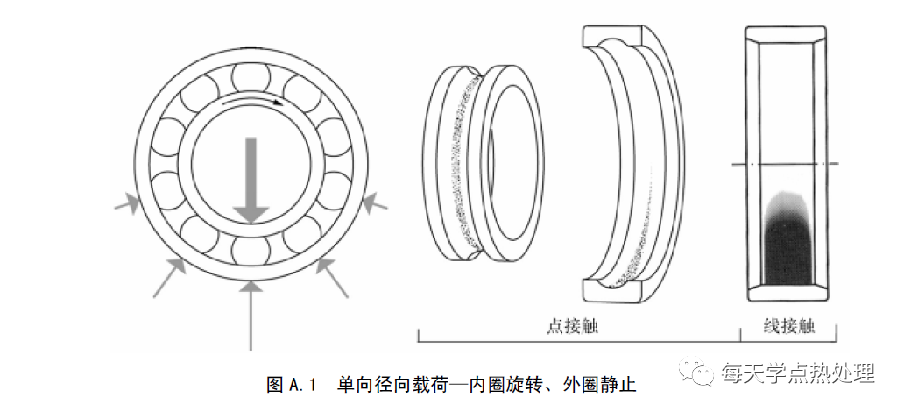

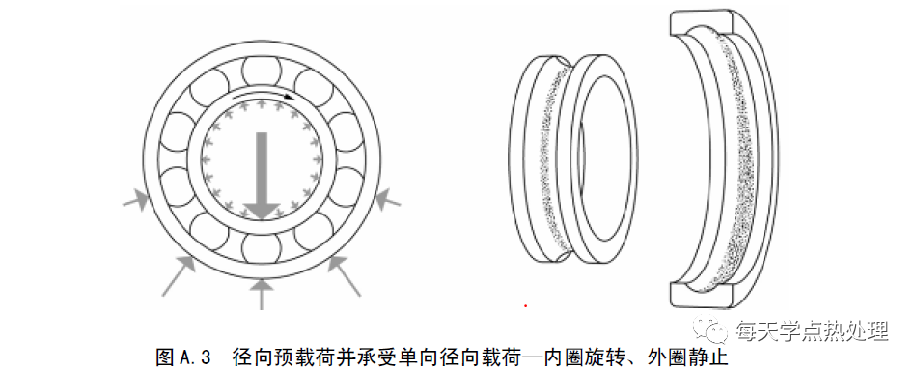

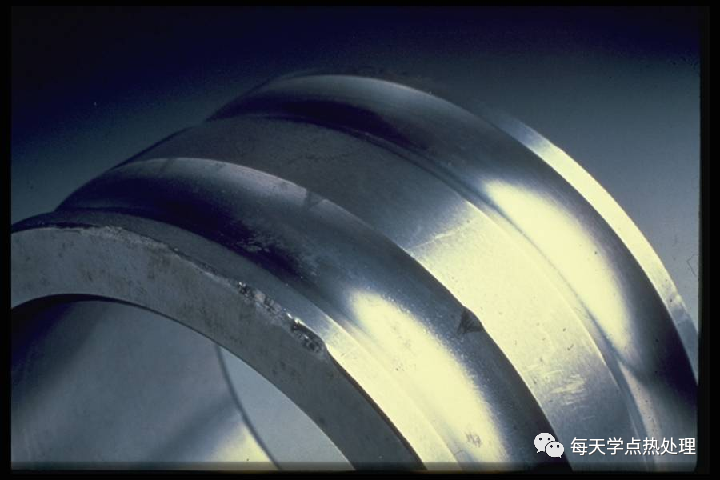

典型旋转轨迹
内圈：旋转轨迹宽度一致，位于滚道中部并延伸至整个圆周。

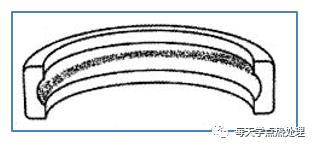

外圈：旋转轨迹位于滚道中部，在载荷部位最宽，末端逐渐变细。具有常规配合和常规径向游隙时，旋转轨迹小于滚道圆周的二分之一。
内圈：旋转轨迹位于滚道中部，在载荷部位最宽，末端逐渐变细。具有常规配合和常规径向游隙时，旋转轨迹小于滚道圆周的二分之一。
外圈：旋转轨迹宽度一致，位于滚道中部并延伸至整个圆周。
内圈：旋转轨迹宽度一致，位于滚道中部并延伸至整个圆周。
外圈：旋转轨迹位于滚道中部，可能延伸至整个圆周，旋转轨迹在径向承载部位最宽。

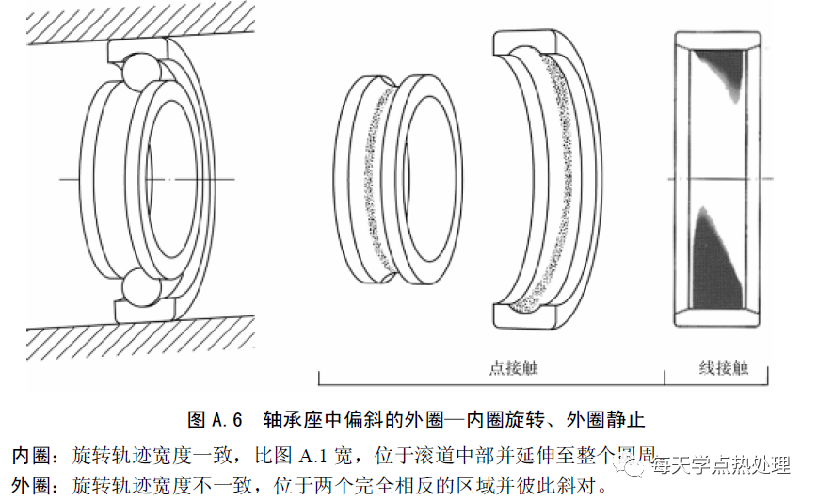

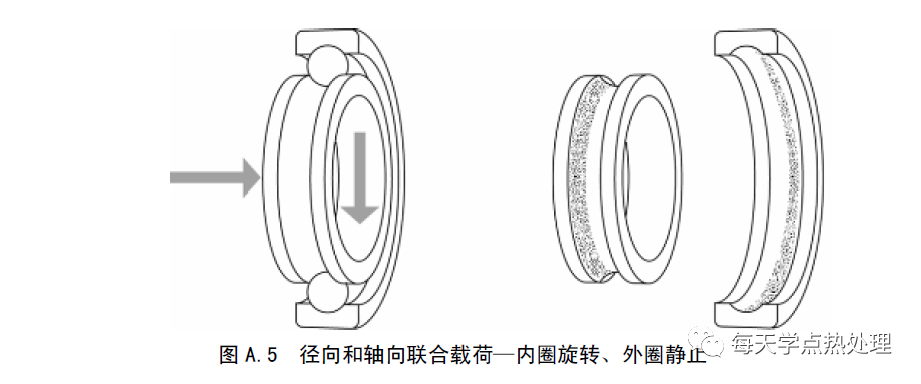

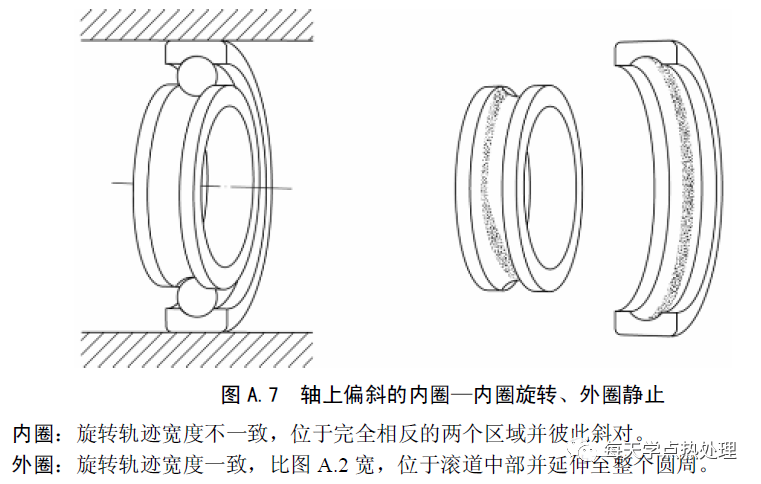

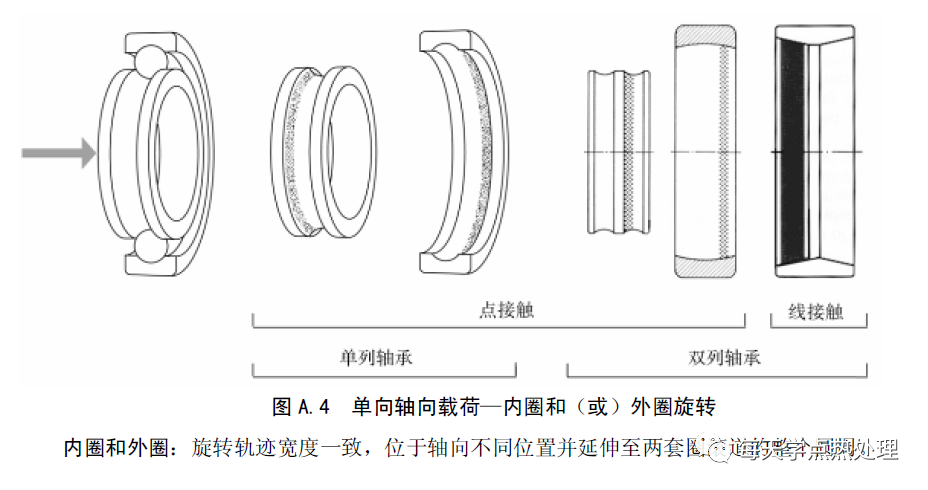

内圈：旋转轨迹宽度一致，延伸至滚道的整个圆周并位于轴向不同位置
外圈：旋转轨迹轴向不同位置，可能延伸至整个圆周，旋转轨迹在径向承载部位最宽。

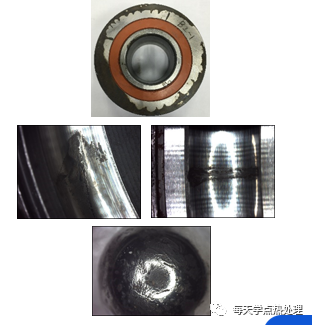

失效案例——轴向力+外圈与轴不同心

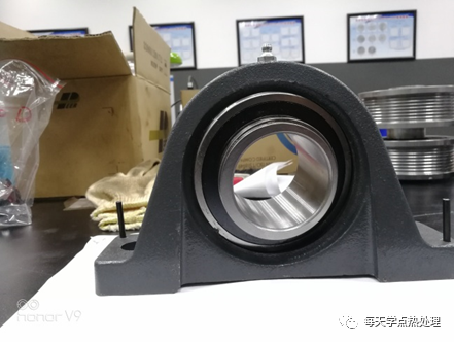

轴承在使用中噪音异常

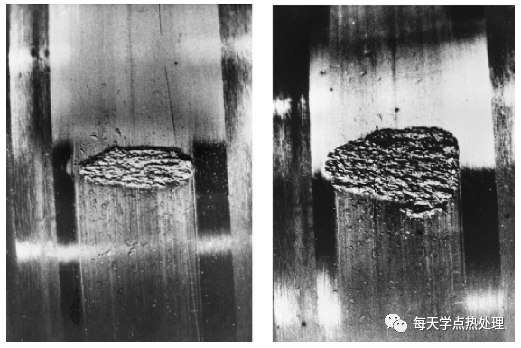

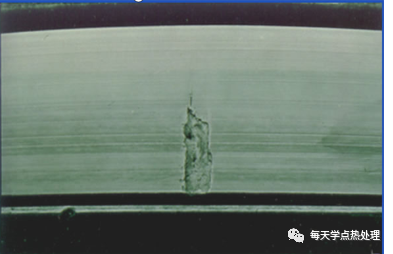

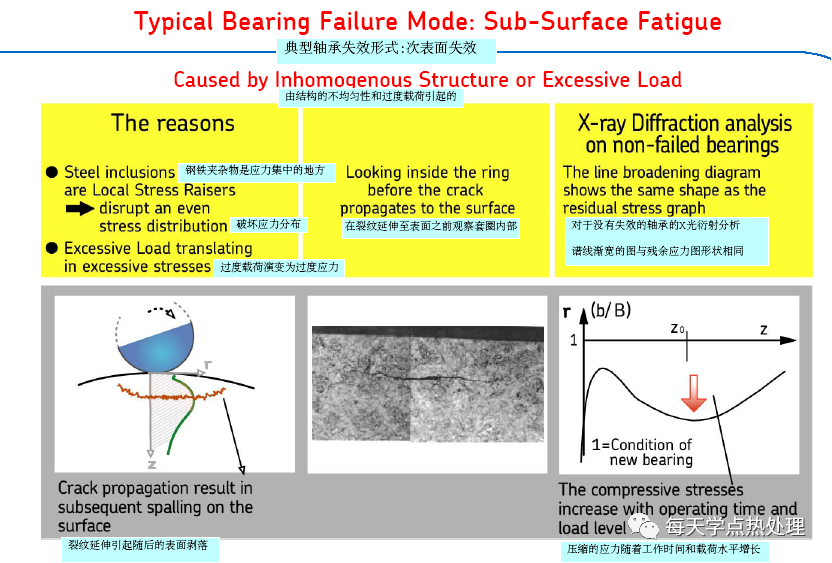

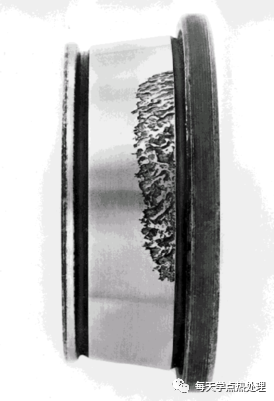

疲劳——次表面起源型

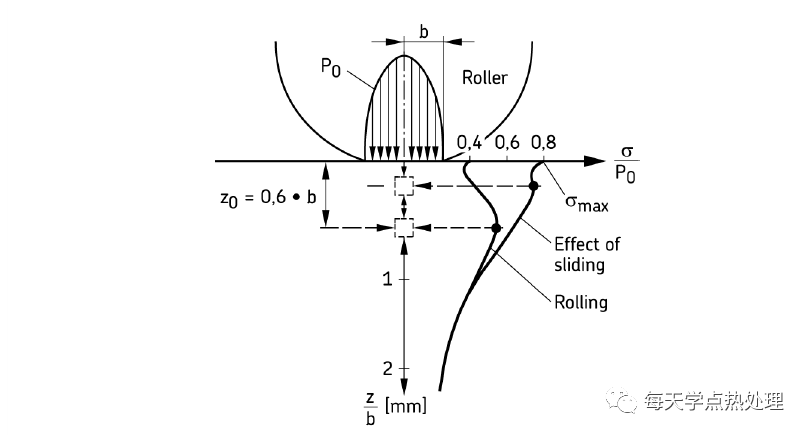

滚动接触点次表面应力分布

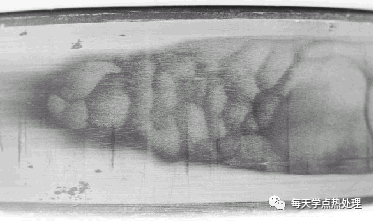

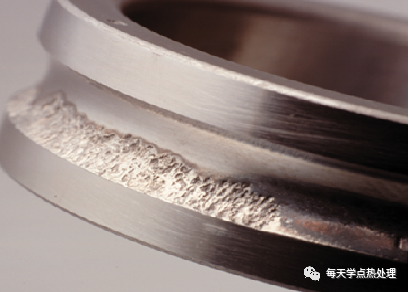

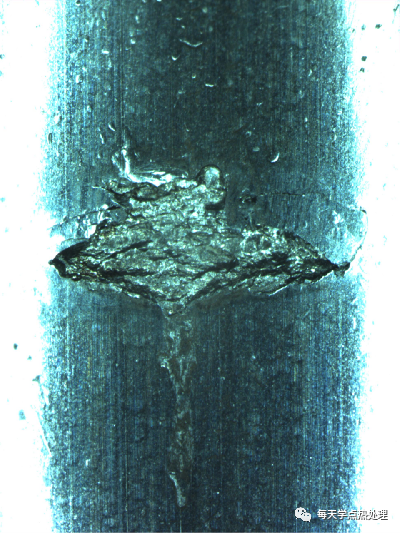

疲劳——表面起源型
在出现蚀损斑后如未及时发现，它会沿循环方向呈V型扩展，越来越大，导致轴承失效
疲劳损坏－外来颗粒污染

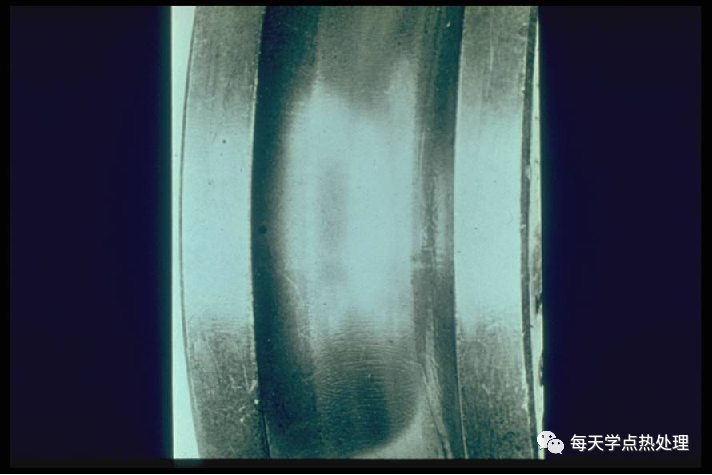

滚动接触面-磨损痕迹

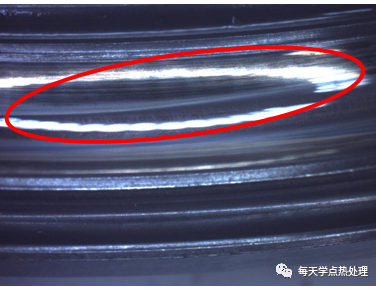

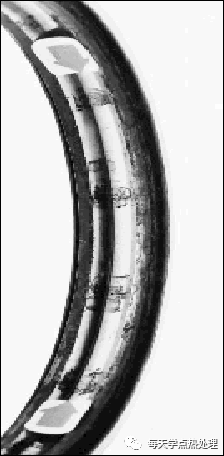

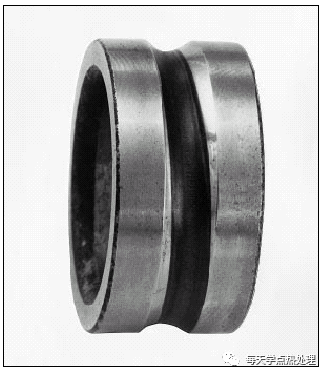

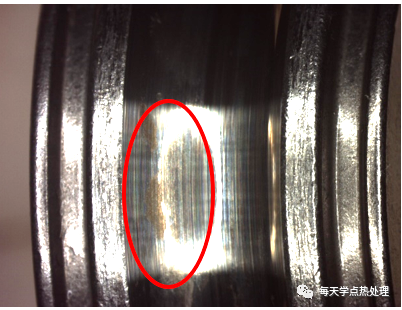

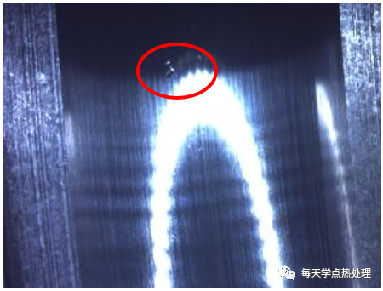

深沟球轴承内径的运转轨迹倾斜（偏移）
圆锥滚子轴承滚动接触面疲劳磨损

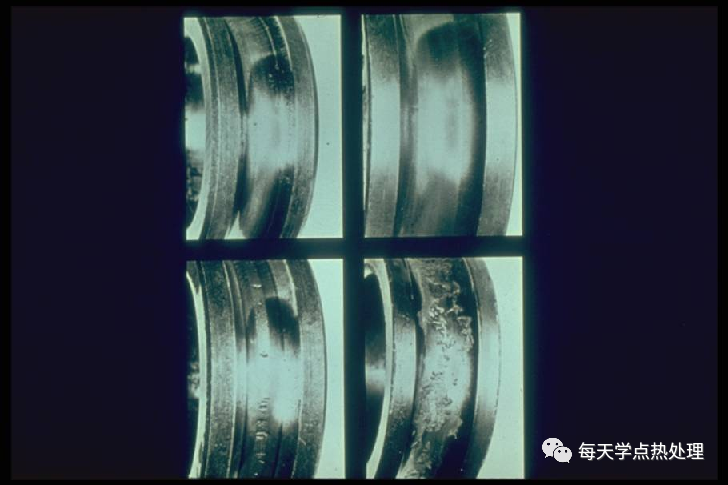

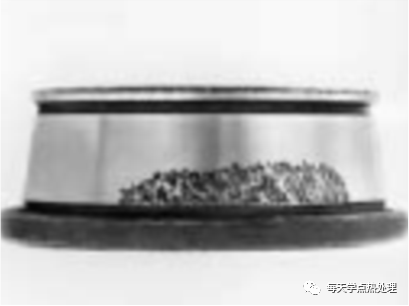

疲劳损坏
对中不良引起疲劳裂痕：
轴承运转轨迹偏移
滚道边缘受载区产生疲劳
补救措施：调整轴承的安装位置，避免静态过载和冲击载荷。对中不良引起疲劳裂痕
轴承运转轨迹偏移
滚道边缘受载区产生疲劳
补救措施：调整轴承的安装位置，避免静态过载和冲击载荷。
经典疲劳引起裂痕：
症状：

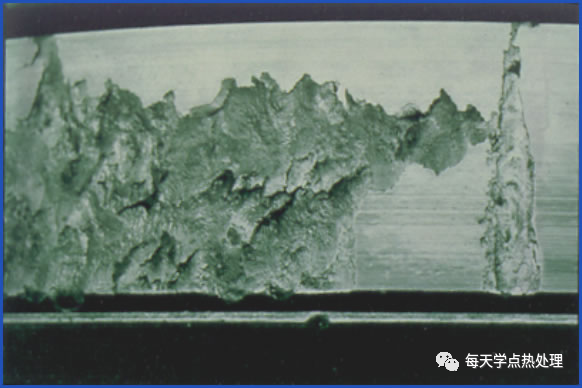

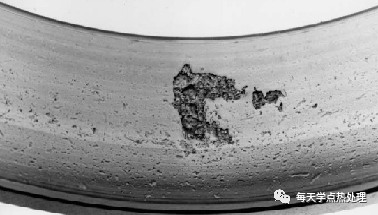

轴承材料出现麻点或脱落，我们通常叫蚀损斑。
原因：润滑不良(贫油)，或受污物的作用而产生的。
由于滚珠的几何变形和弹性变形，在剧烈变化的荷载下润滑油膜破裂，造成金属与金属的摩擦（球与滚道），引起接触表面由于粘连作用而发生破裂，也就是蚀损斑。

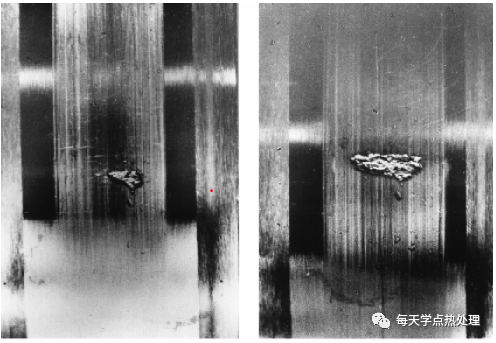

杂物引起的剥落：
内部杂质引起的剥落：
典型的轴向扩展：

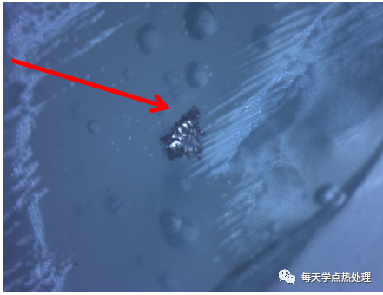

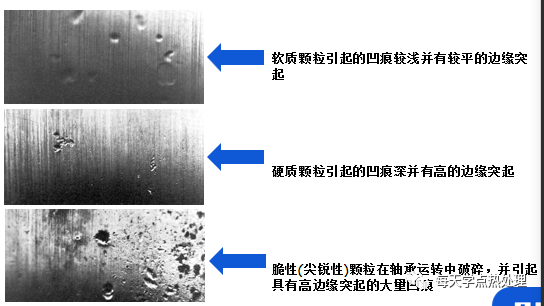

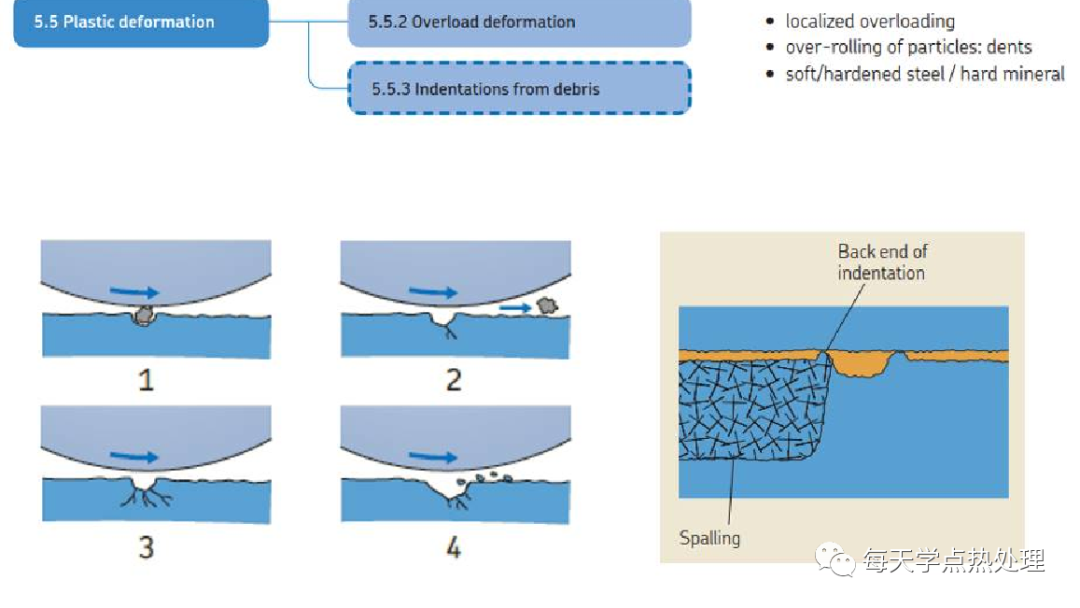

颗粒造成的凹痕：
局部过载
颗粒的过度滚动 = 凹痕
由低碳钢/硬化钢/硬质矿物颗粒造成

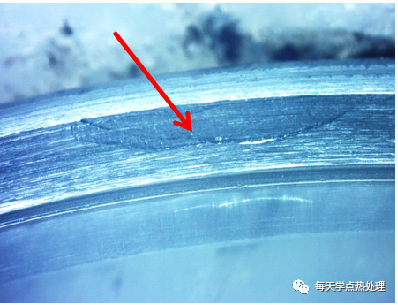

划痕
润滑不当引起的擦伤

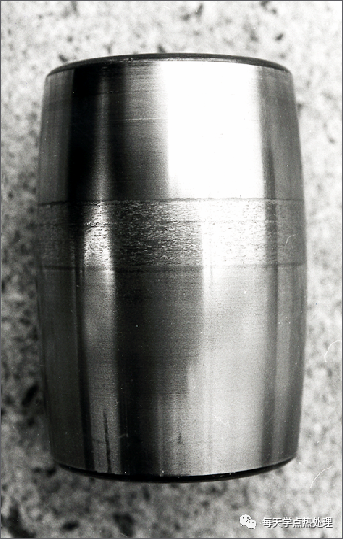

特征：— 滚子或滚道沿轴向出现磨痕
原因：— 没有形成承载油膜
— 润滑剂污染
补救措施：
— 采用高粘度且含有EP添加剂的润滑剂
— 缩短润滑剂的更换周期
— 对润滑剂进行过滤
— 改善密封

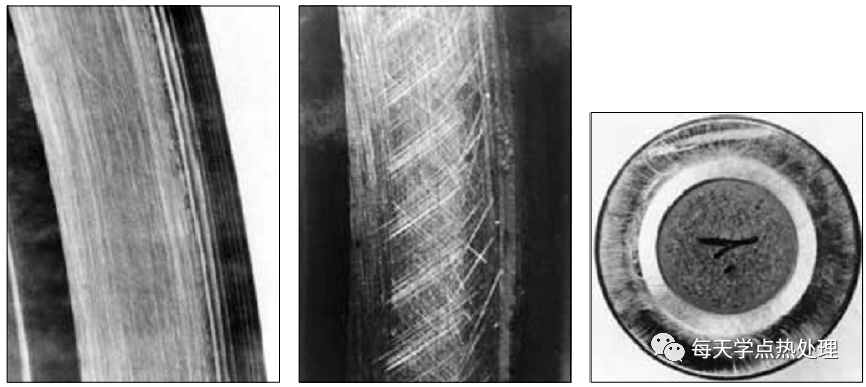

划痕：
左图：正常运转情况下圆锥滚子轴承的挡边运转痕迹
中间：由于外界颗粒的侵入导致挡边产生划痕
右图：圆锥滚子轴承滚子端面的划痕

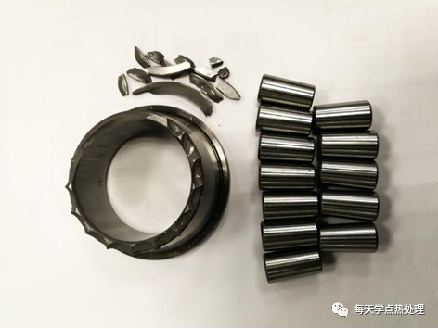

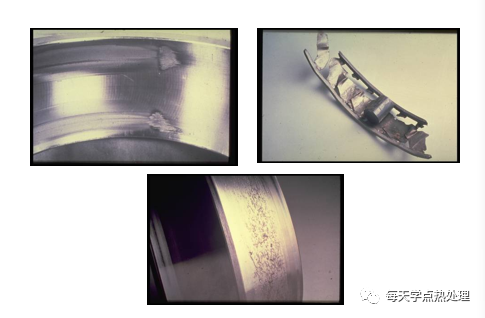

保持架损坏：
现象：保持架边缘出现磨损
原因：
— 润滑剂中含有硬质颗粒
— 贫油或润滑剂选择错误
补救措施：
— 确保装配环境清洁
— 过滤润滑剂
— 确保足够润滑

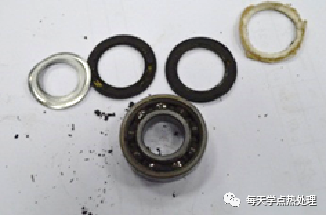

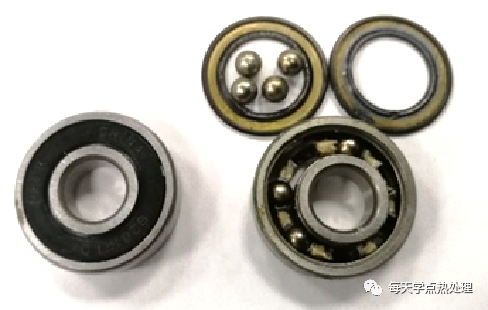

失效案例—污染物进入

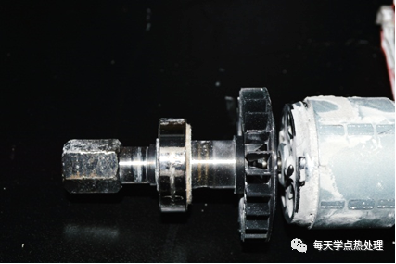

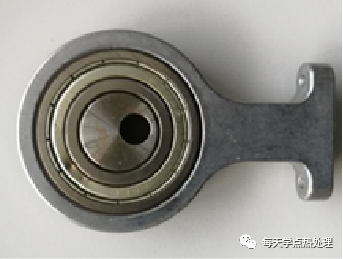

医用活塞泵电机用轴承，测试后出现卡滞

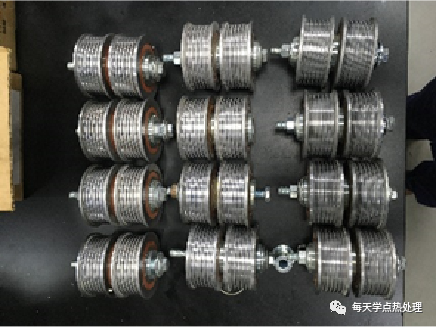

用于石膏切割机上的轴承在使用中出现卡死现象
轴承噪音
润滑不当引起的表面初始疲劳
润滑不当造成的磨损过程
外部颗粒引起疲劳损坏
外部颗粒引起疲劳损坏异物会造成研磨损伤、擦伤、槽痕、圆周线痕或碎屑污染等影响
补救措施：— 彻底清理轴承及其配合件，可能的话可进行涂层处理。— 改善密封结构，防止杂质再次进入轴承— 操作前冲洗油路，过滤润滑油
擦伤
滚子与滚道的擦伤（粘着磨损）
打滑轻微粘着磨损
打滑：在没有施加负荷的情况下滚子与滚道
的滑动磨损产生划痕
现象：
— 滚道表面发生蠕变
— 滚子表面产生麻点
原因：
— 在贫油和低承载区内，滚动体在滚道上打滑并在进入承载区时加速
— 急剧变速
措施：
—提高预紧力或减小轴承游隙
— 使用较低承载能力的轴承
— 保证足够大的载荷 (试运转）
— 改善润滑剂

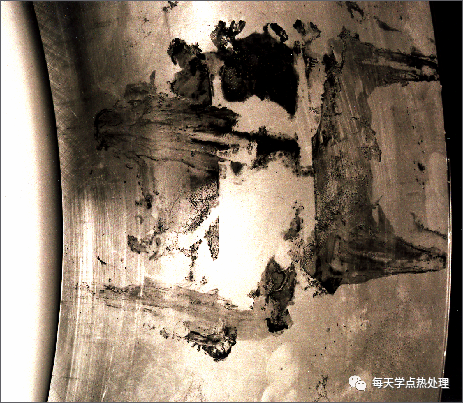

涂抹（粘着磨损）
涂抹：当滚子的端面与挡边接触时，在挡边或滚子的端面上产生的咬粘现象
主要原因:
重载和/或高速下润滑不充分

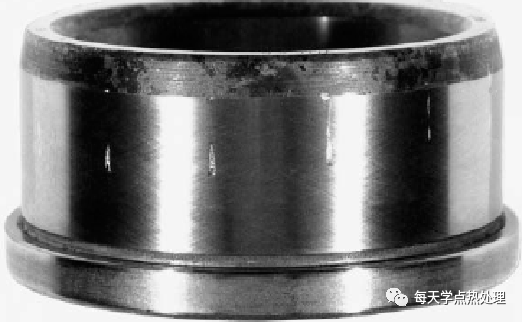

腐蚀损坏
侵蚀性物质引起的腐蚀

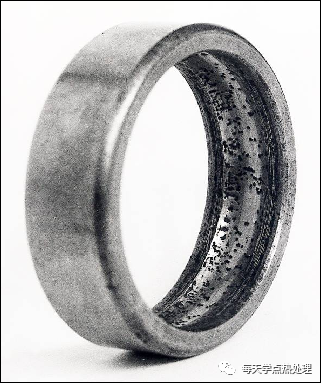

轴承外圈内侧出现“孔穴” 腐蚀
滚道表面出现黑色的蚀痕
外圈的滚道出现黑色腐蚀
水渗入润滑脂

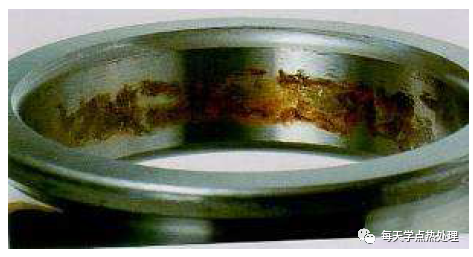

潮湿引起的腐蚀

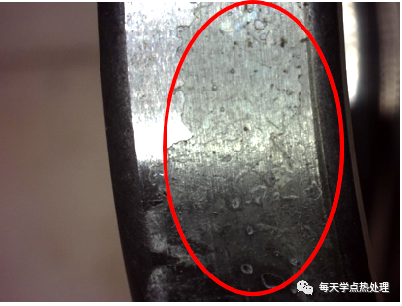

失效案例——锈蚀
微动腐蚀
现象：
轴承表面发亮或变成黑红色
原因：
不合适的配合（配合过盈量太小或表面太粗糙）以及载荷和振动

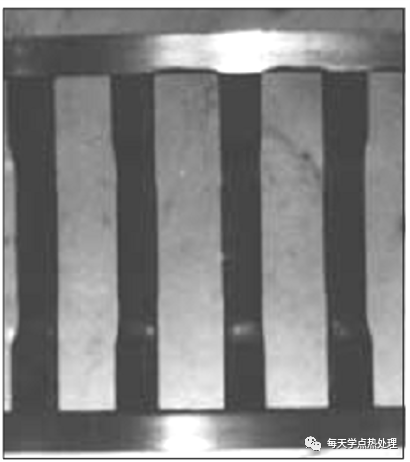

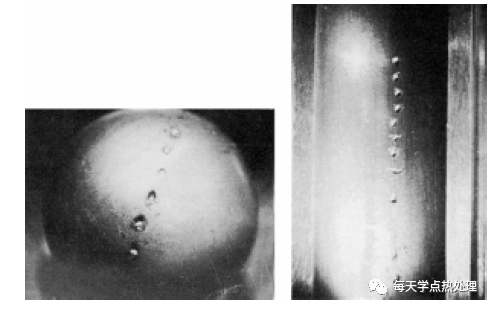

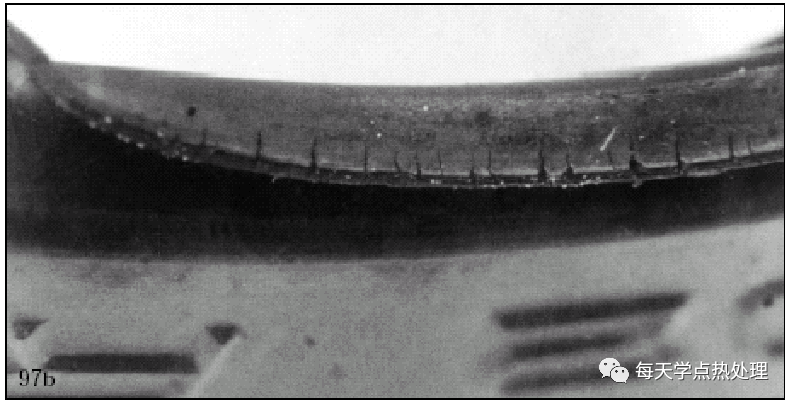

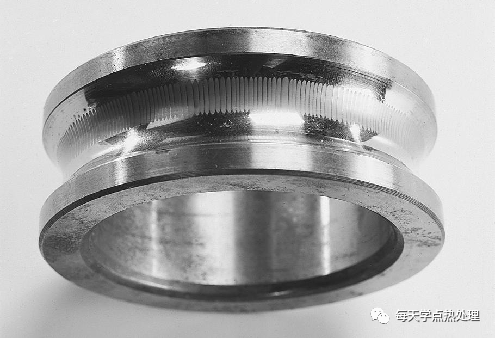

电蚀
电流过大
电流泄露

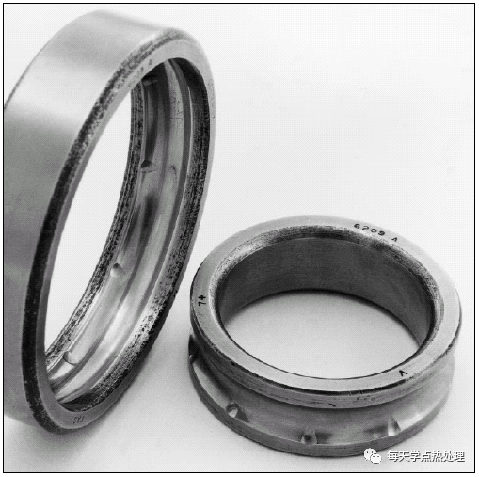

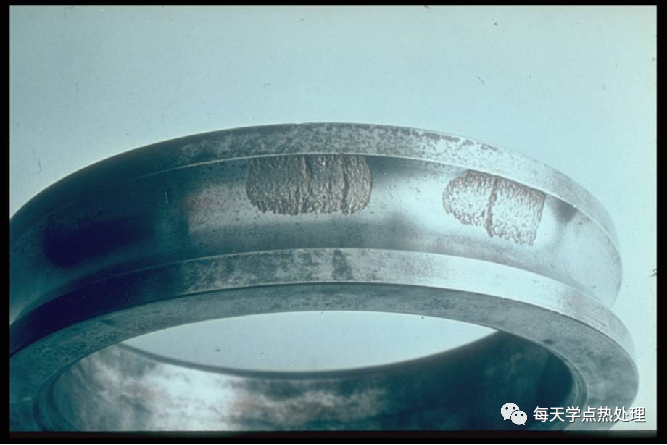

伪布氏压痕
安装过程中的过载
深沟球轴承承受巨大轴向力时挤压球导致压痕
失效原因：
轴承轴向过载，超过了最大允许的应力
注意：
过载会导致轴承强烈破碎
压痕和冲击

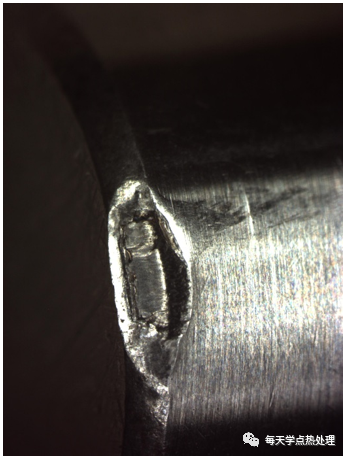

安装中出现的损坏（敲击过载）
失效案例——轴向冲击

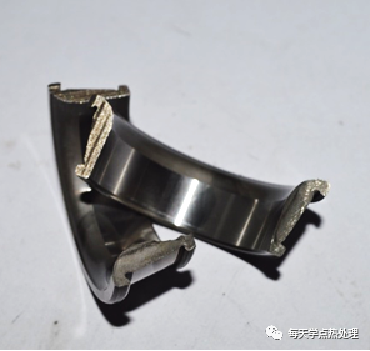

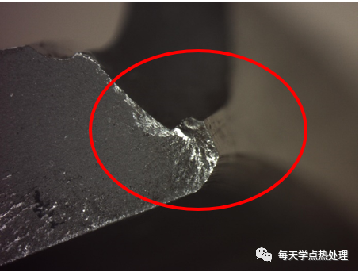

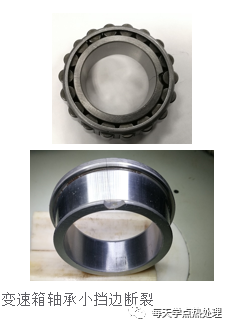

轴承小挡边断裂
失效案例—磕碰伤+增碳

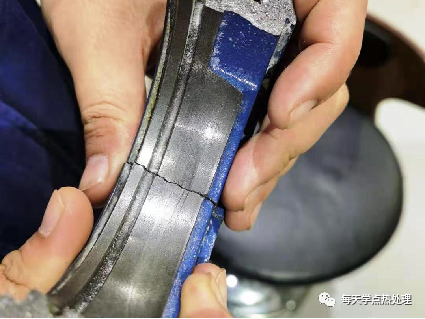

轴承装配时发生断裂

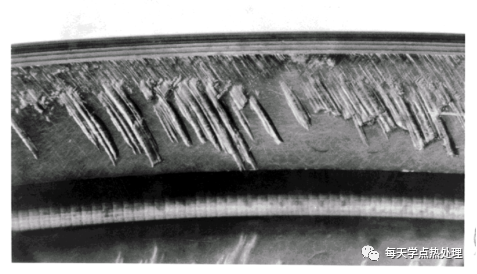

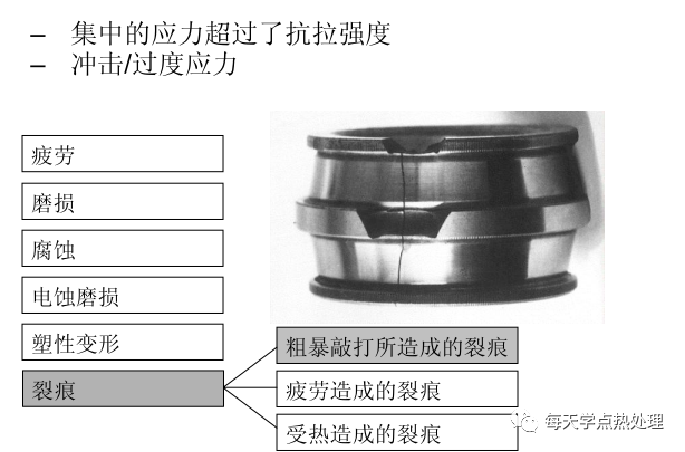

粗暴的敲打造成的裂痕

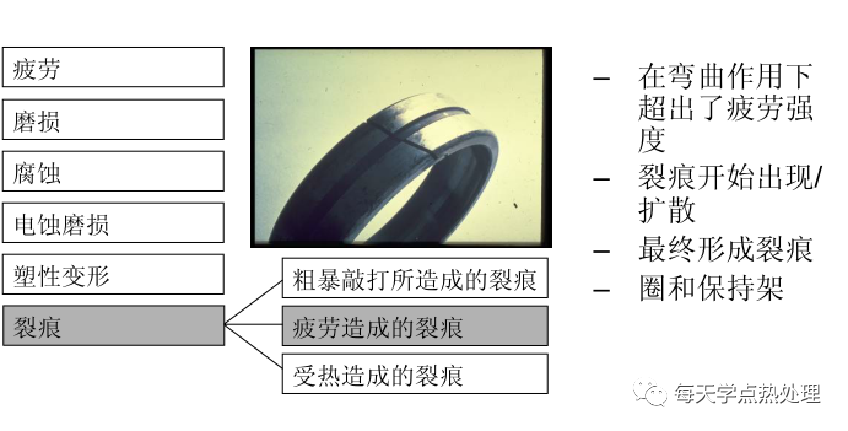

疲劳造成的裂痕

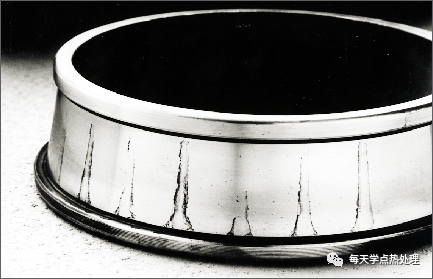

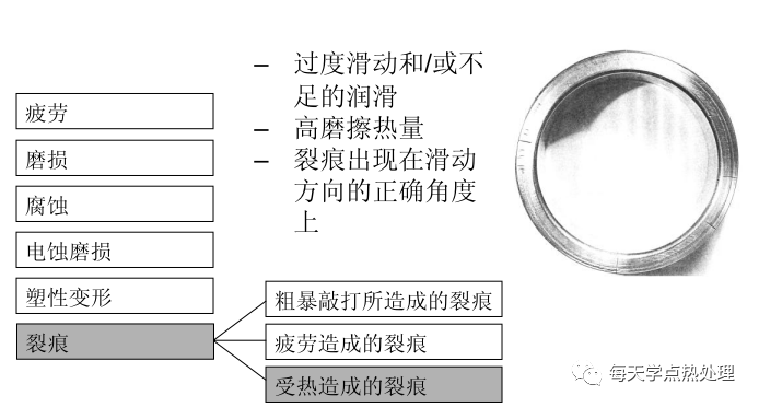

受热造成的裂痕

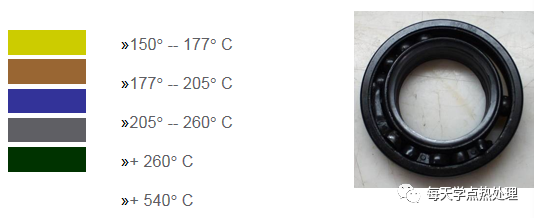

温度色变
一般轴承可在温度达120° C 的条件下使用
过高的温度可导致硬度下降
大约降低2-4点洛氏硬度，可减少寿命 50%
损坏的密封唇
机械接触痕迹

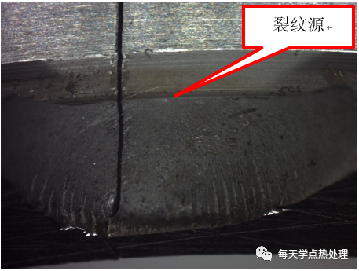

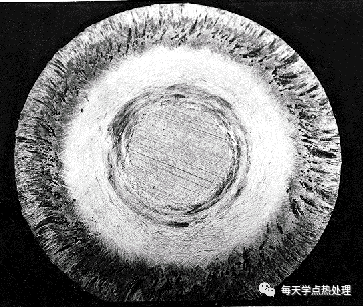

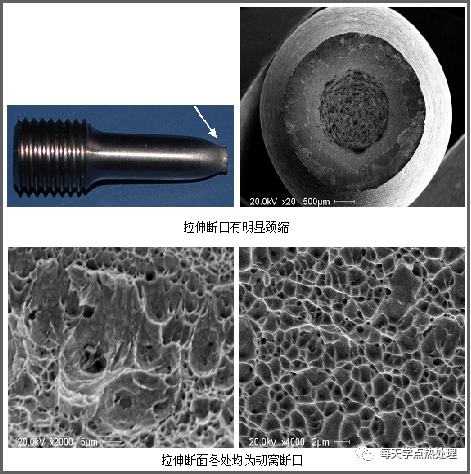

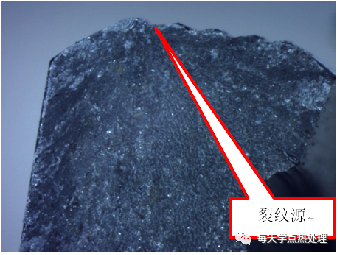

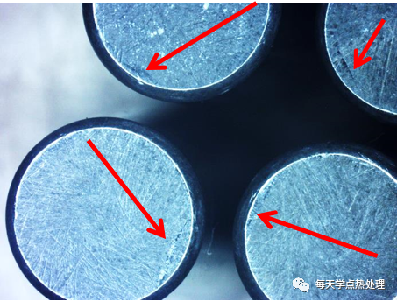

断口观察

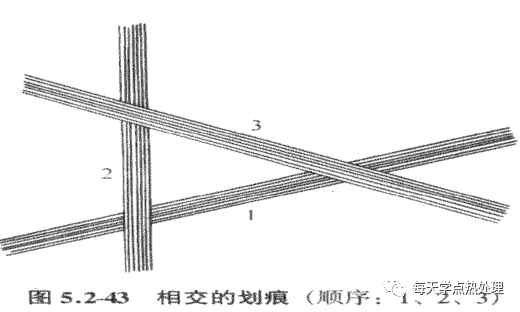

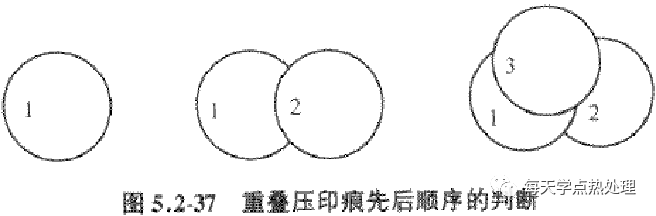

交叉划痕

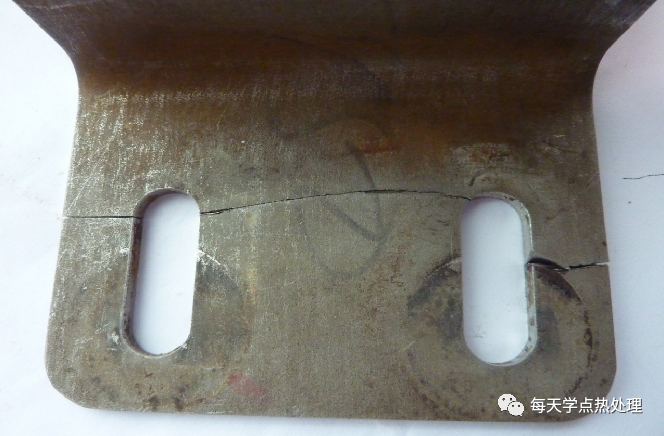

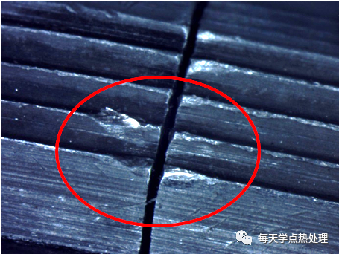

裂纹分析
（1）确定主裂纹的方法

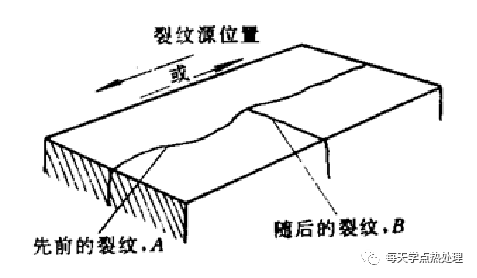

①T型法。两条裂纹呈T型，横贯裂纹A为主裂纹，B裂纹为二次裂纹。因为A裂纹最先形成，阻止了B裂纹向前扩展。

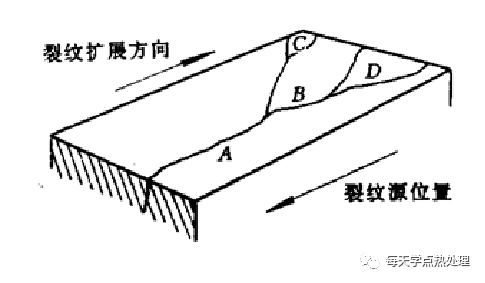

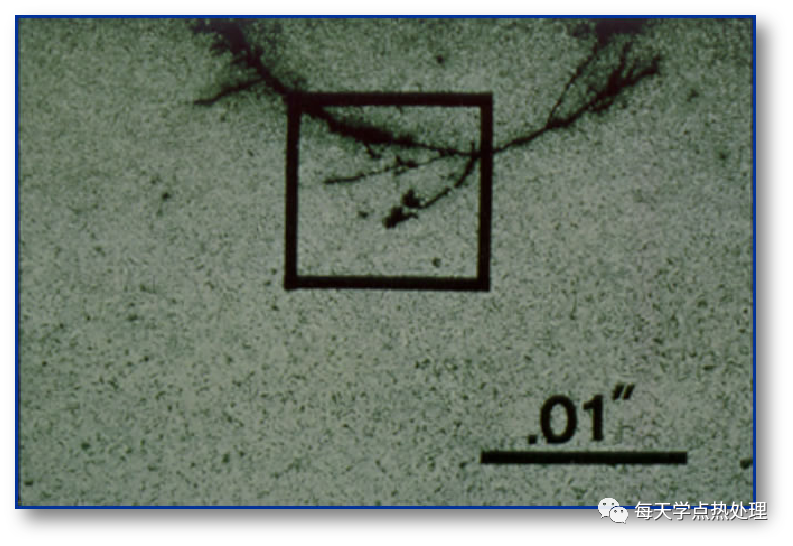

②分叉法。多条裂纹呈分叉或分支，分叉或分支的方向即为裂纹扩展方向，汇合裂纹A为主裂纹，分叉或分支裂纹（B、C、D）为二次裂纹。
③变形法:裂纹在张开并变形过程中，变形量大的部位为主裂纹，其它部位为二次裂纹（适用于延性断裂）。
④氧化颜色法：裂纹在环境介质作用下的时间越长，氧化和腐蚀越严重。因此，氧化和腐蚀颜色较深的部位，是主断裂部位（内部起源裂纹不适用本法）。
⑤疲劳裂纹长度法：当出现多条疲劳裂纹时，打开裂纹进行测量，疲劳裂纹长、疲劳弧线或条带间距小者，为主裂纹。
