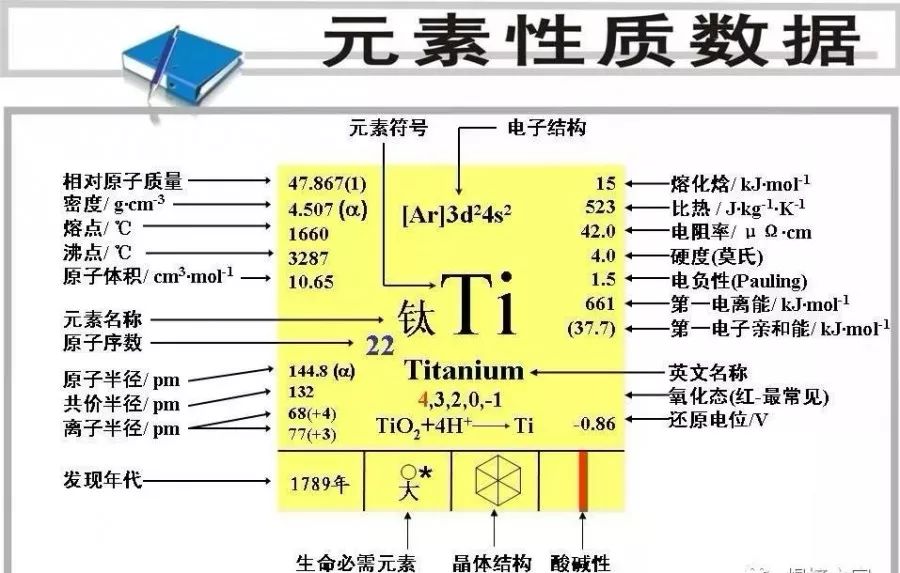

焊前准备

   焊件和钛焊丝表面质量对焊接接头的力学性能有很大影响因此必须严格清理。

1）机械清理对焊接质量要求不高或酸洗有困难的焊件，可用细砂纸或不锈钢丝刷擦拭，但最好是用硬质合金黄色刮削钛板，去除氧化膜。

2）化学清理：焊前可先对试件及焊丝进行酸洗，酸洗液可用HF（5%）+HNO3（35%）的水熔液。酸洗后用净水冲洗，烘干后立即施焊。或者用丙酮、乙醇、四氯化碳、甲醇等擦拭钛板坡口及其两侧（各50mm内）、焊丝表面、工夹具与钛板接触的部分。

3）焊接设备的选择：钛及钛合金钨板氩弧焊应选用具有外特性、高频引弧的直流氩弧焊电源，且延迟递气时间不少于15秒，避免焊件遭受到氧化、污染。

4）焊接材料的选择：氩气纯度应不低于99.99%，露点在-40℃以下，杂质总的质量分数为0.001%。当氩气瓶中的压力降至0.981MPa时，应停止使用，以防止影响焊接接头质量。

5）气体保护及焊接温度：钛管接头在焊接时，为了防止焊接接头在高温下被有害气体及元素污染，必须对焊区及焊缝进行必要的焊接保护与温度控制，而且应该用专用的保护拖罩进行全方位的保护，而且其温度应在250℃以下。

操作要领

1、手工氩弧焊时，焊丝与焊件间应尽量保持最小的夹角（10~15°）。焊丝沿着熔池前端平稳、均匀的送入熔池，不得将焊丝端部移出氩气保护区。

2、焊接时，焊枪基本不做横向摆动，当需要摆动时，频率要低，摆动幅度也不宜太大，以防止影响氩气的保护。

3、断弧及焊缝收尾时，要继续通氩气保护，直到焊缝及热影响区金属冷却到350℃以下时方可移开焊枪。

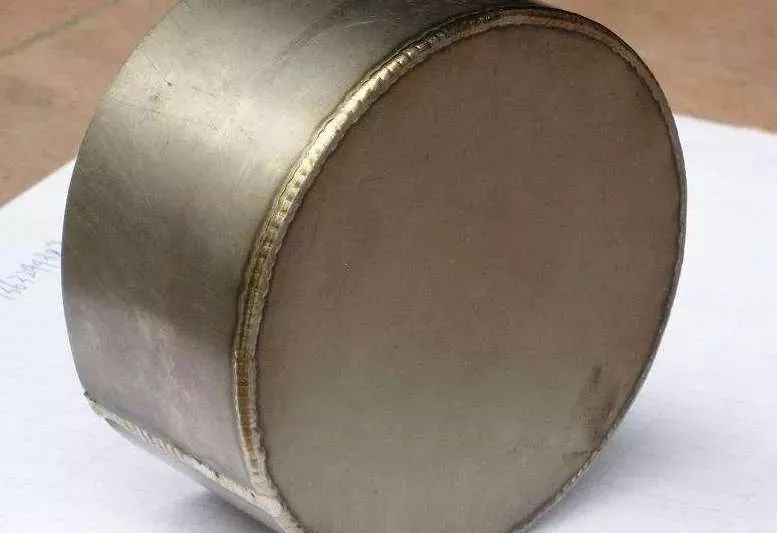

焊缝和热影响区表面颜色
