导读：本文在超级马氏体不锈钢中添加V元素，设计一种新型的超级马氏体不锈钢，重点研究V元素对超级马氏体不锈钢组织及力学性能的影响规律，为该钢的合金元素控制及应用提供一定的参考依据。

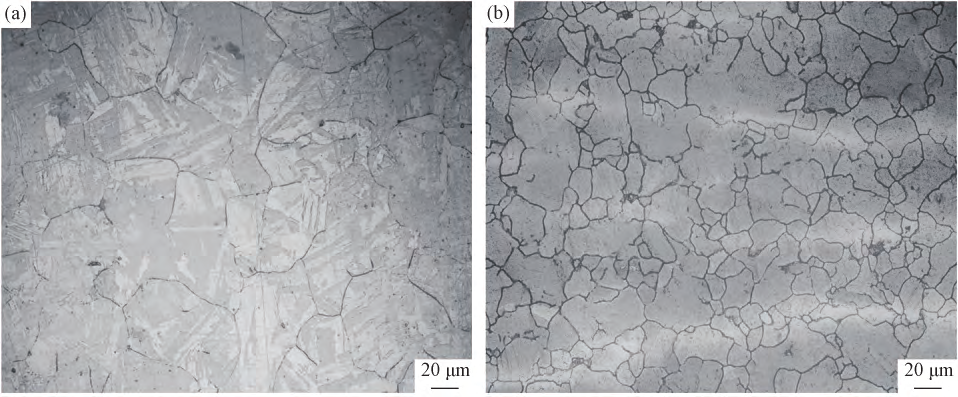

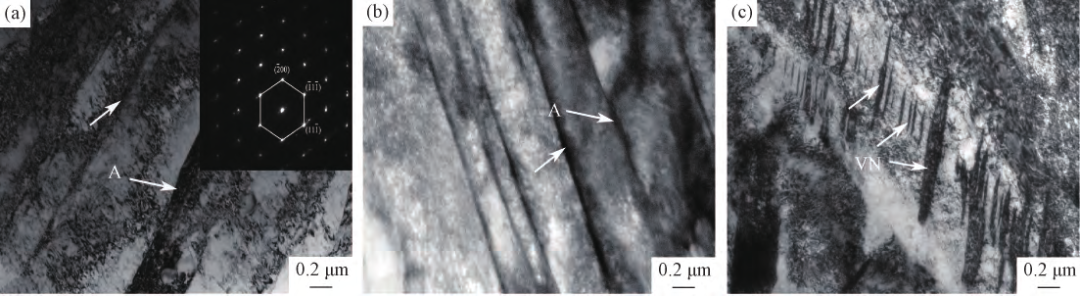

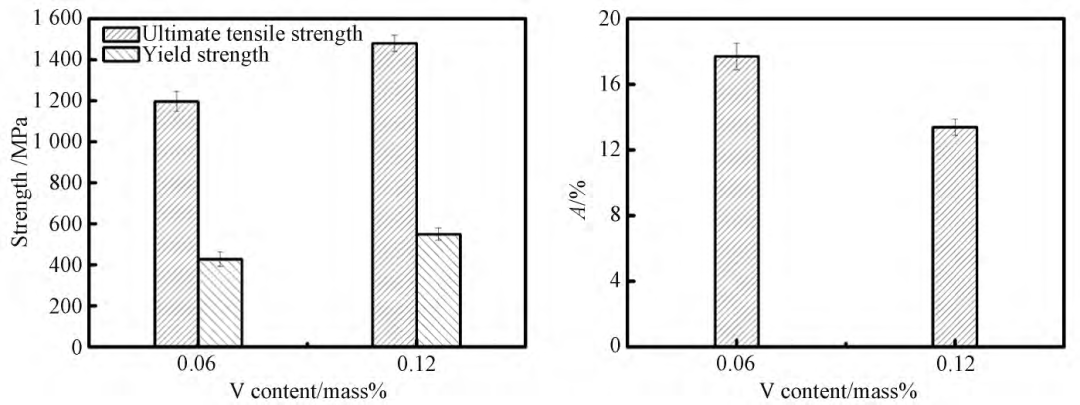

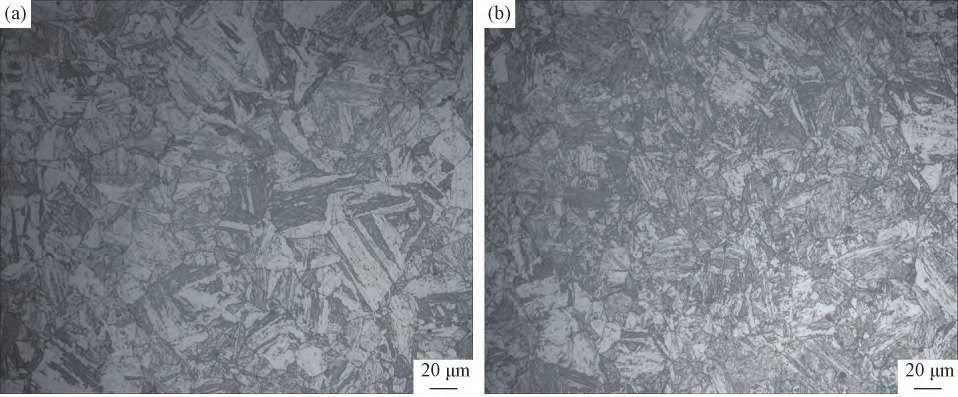

论文链接：10.13289/j.issn.1009-6264.2019-0569 本试验采用真空感应炉冶炼V含量分别0.06mass%和0.12mass%的超级马氏体不锈钢,其化学成分见表1。 研究发现，两种试验钢的基体组织都为板条马氏体，0.12V钢的原奥氏体晶粒尺寸和板条马氏体束宽度均小于0.06V钢，奥氏体的含量也小于0.06V钢，表明V元素可以细化晶粒，抑制逆变奥氏体的形成。 0.12V钢热处理后的抗拉强度和屈服强度分别为1481和549MPa，与0.06V钢相比分别提高了24%和28%，伸长率为13.4%，下降了24%，随着V含量增加，试验钢的强度提高，韧性下降。 V元素主要通过细晶强化和析出强化提高试验钢的强度，通过影响逆变奥氏体的含量提高试验钢的韧性。 表1 试验钢的化学成分 图1 不同V含量试验钢热处理后的显微组织（a）0.06V；（b）0.12V 图2 不同V含量试验钢原奥氏体晶粒的显微组织（a）0.06V；（b）0.12V 图3 不同V含量试验钢热处理后的TEM组织（a）0.06V；（b）0.12V；（c）VN形貌 图4 不同V含量试验钢热处理后的室温力学性能（a）强度；（b）伸长率
