【1北京科技大学:王秋玉,李一航】作品名称:繁花似锦。材料介绍:20钢在SRB条件下浸泡14天后,所拍摄到的腐蚀产物形貌。使用设备:JEOL 扫描电镜。
◀ 左右滑动,查看原图 ▶

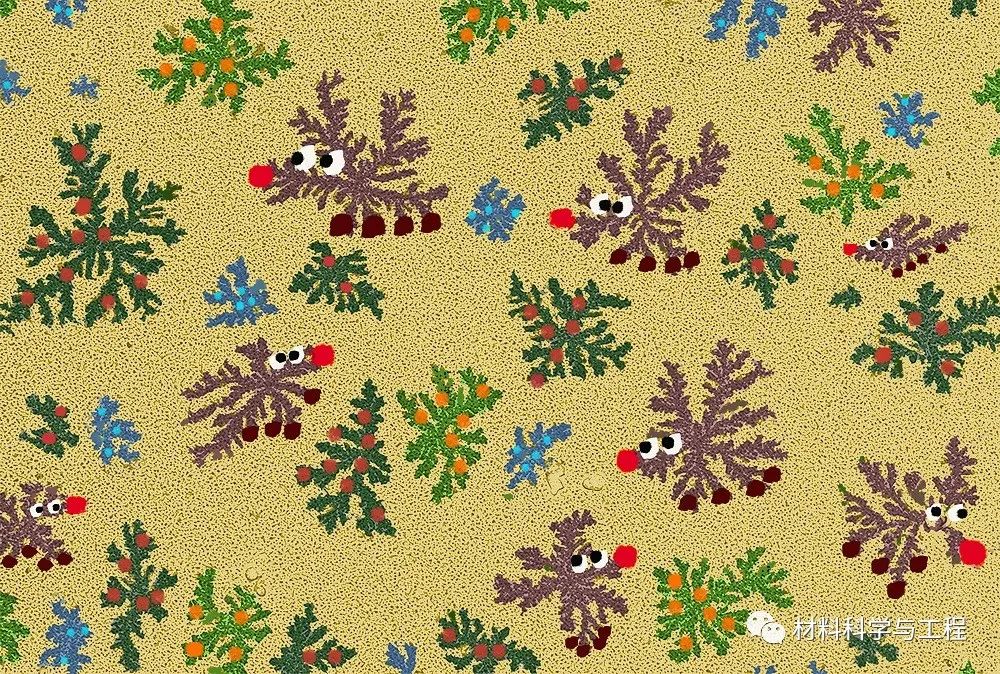

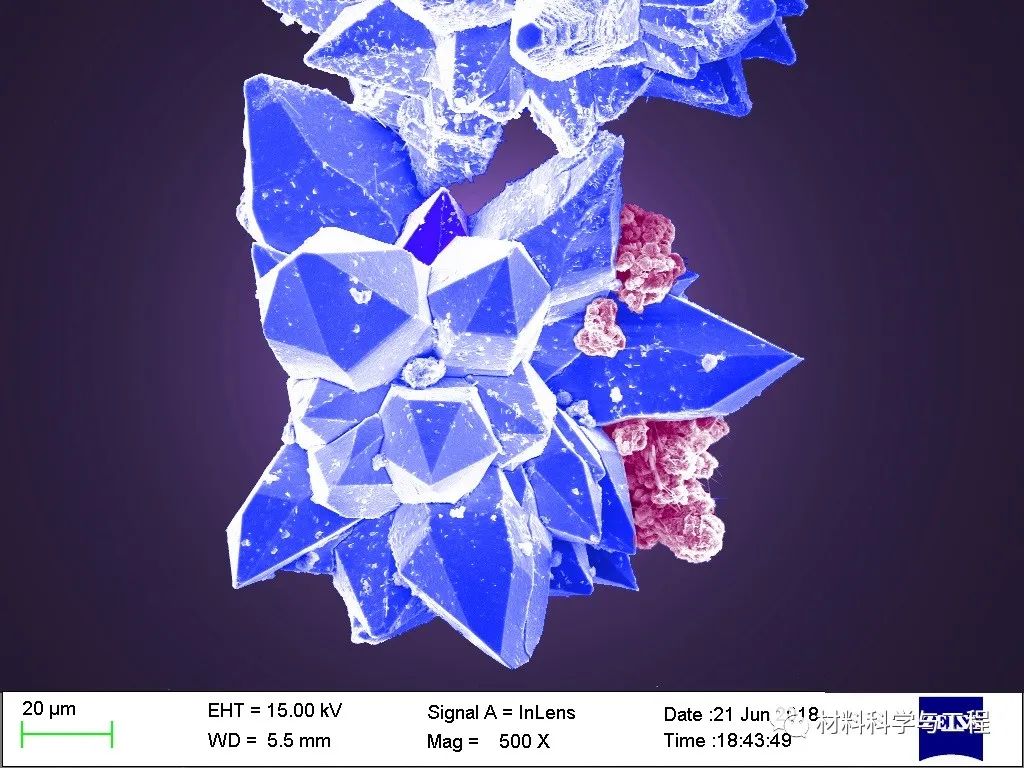

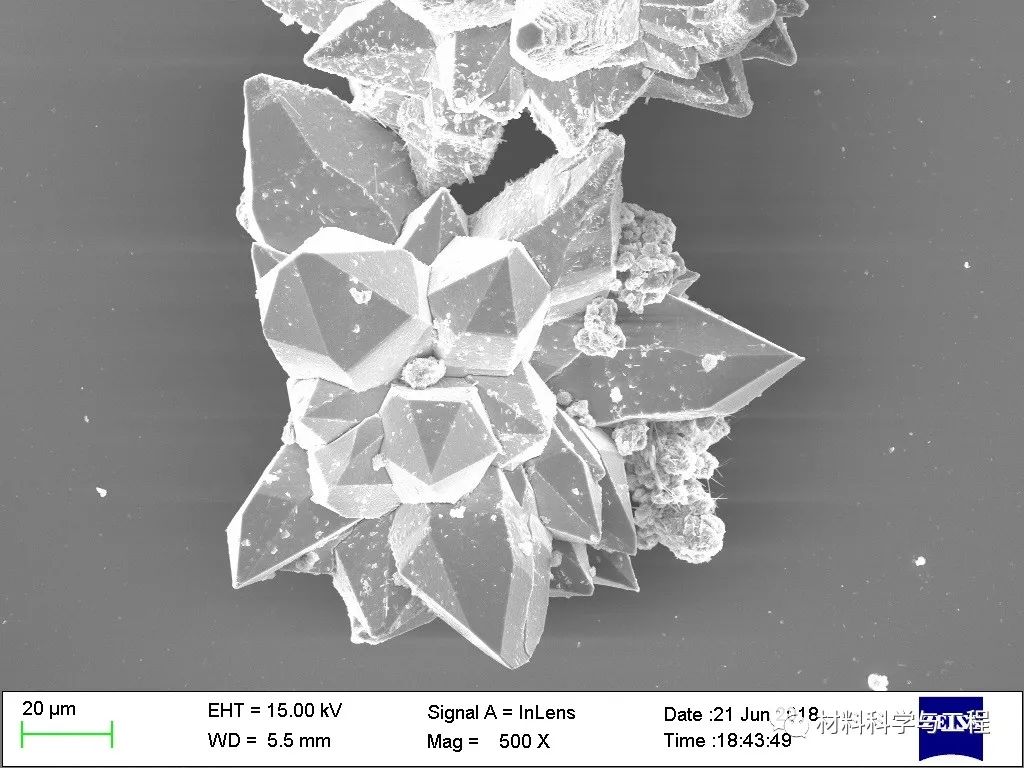

【2重庆文理学院:易俊杰】作品名称:冰与火之歌。材料介绍:铁氰化甲和亚铁氰化亚甲水热反应所生成的氧化铁。所用仪器:场发射扫描电子显微镜。
◀ 左右滑动,查看原图 ▶

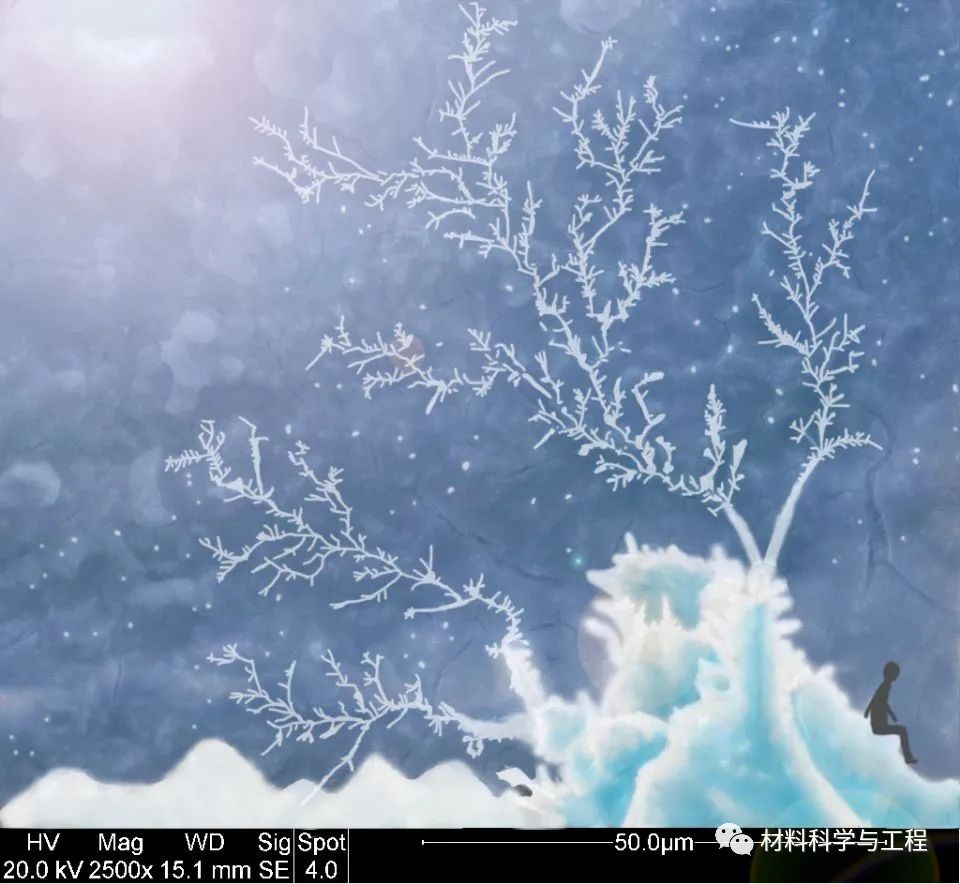

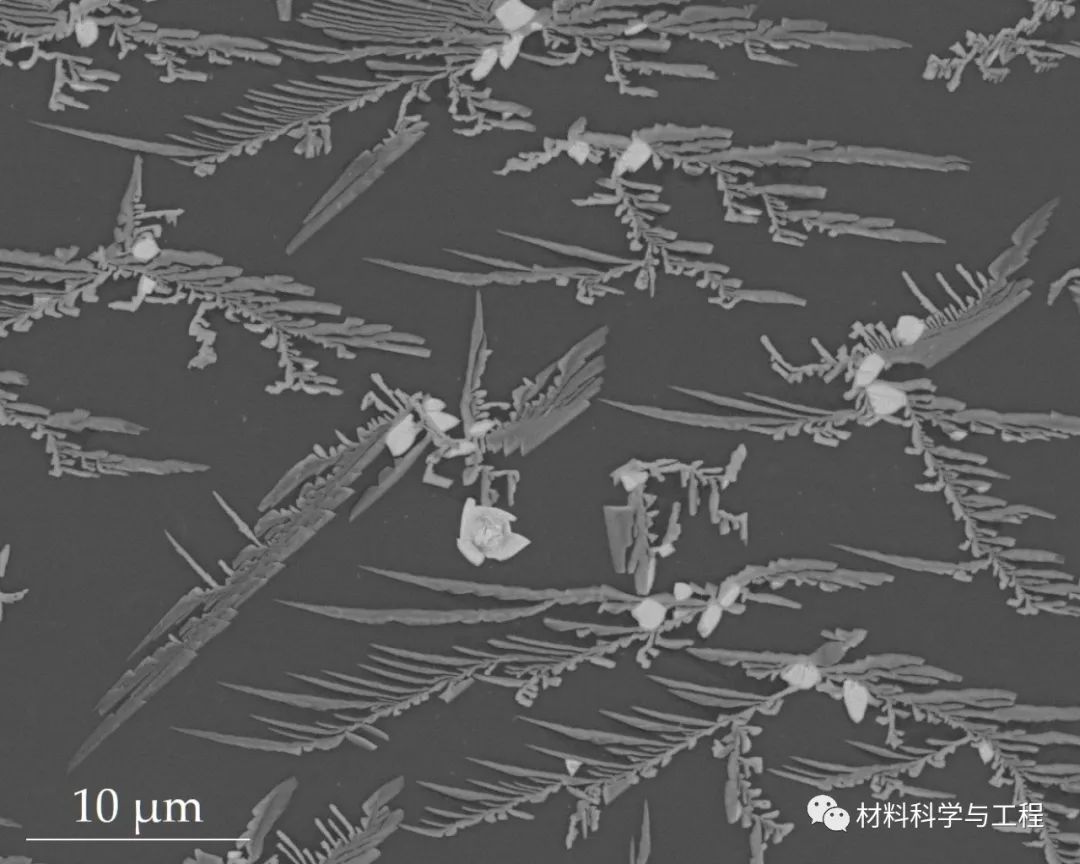

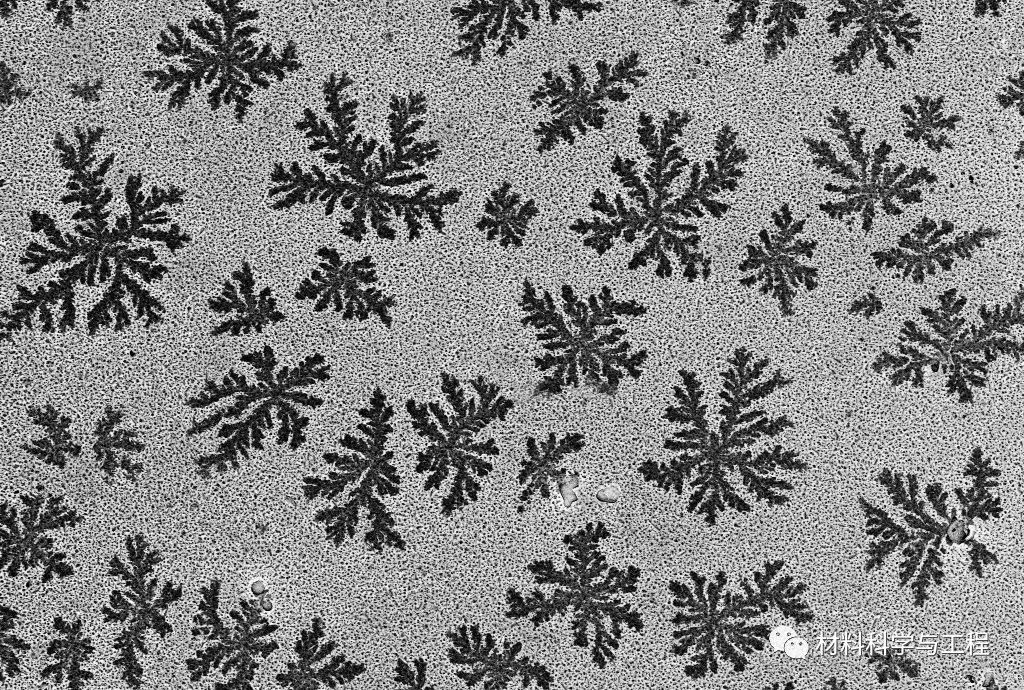

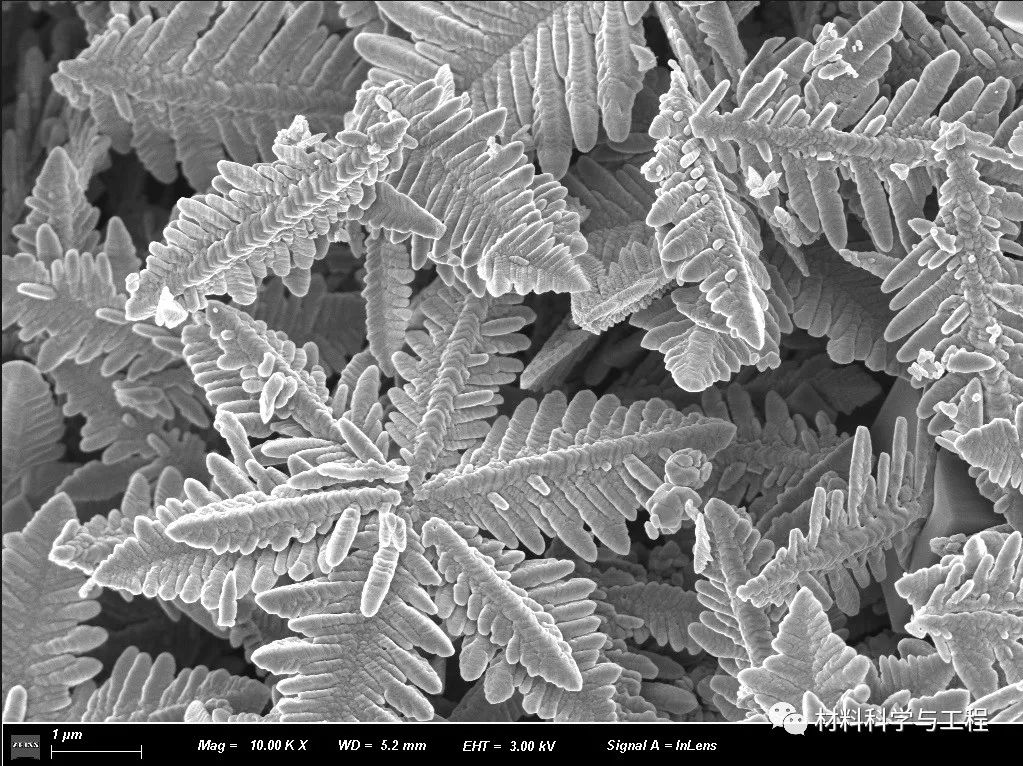

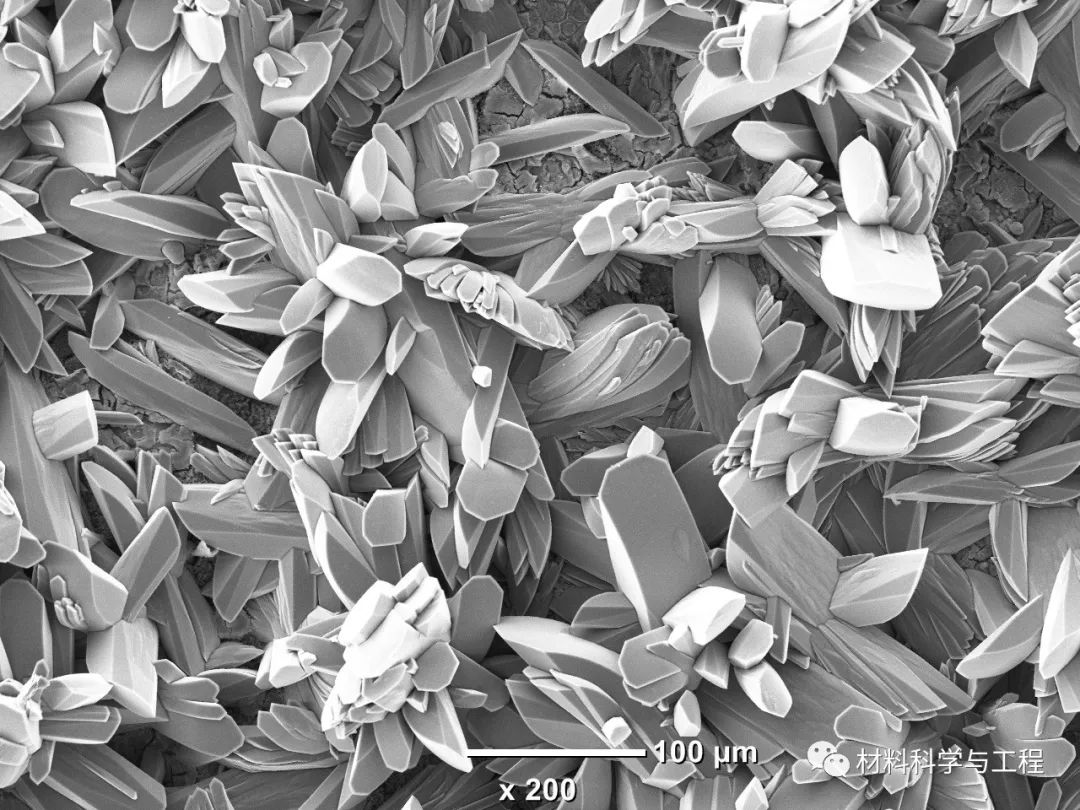

【3帝国理工学院:张昊】作品名称:MerryChristmas。材料介绍:金枝晶。所用仪器:Zeiss,LEO-1525,FESEM。科学阐释:材料是用CVD法在Si基底上生长Au所得的枝晶状材料,在催化和生物医学方面有着广泛的应用。
◀ 左右滑动,查看原图 ▶
【4东北大学:陈亮,程春龙,李多娇,闫家仕,周伟阳,蒋燕超】作品名称:《山茶花之恋》。材料:含稀土AZ80镁合金。仪器:ULTRA PLUS场发射扫描电子显微镜。科学阐释:含稀土AZ80镁合金氧化膜经腐蚀后形成了Mg(OH)2组织。图中类似山茶花花瓣状的Mg(OH)2组织有规律的分布,它的形态与分布对镁合金的耐腐蚀性能有着极其重要的影响,致密的花瓣状的Mg(OH)2对合金的耐腐蚀性起到积极作用。
◀ 左右滑动,查看原图 ▶

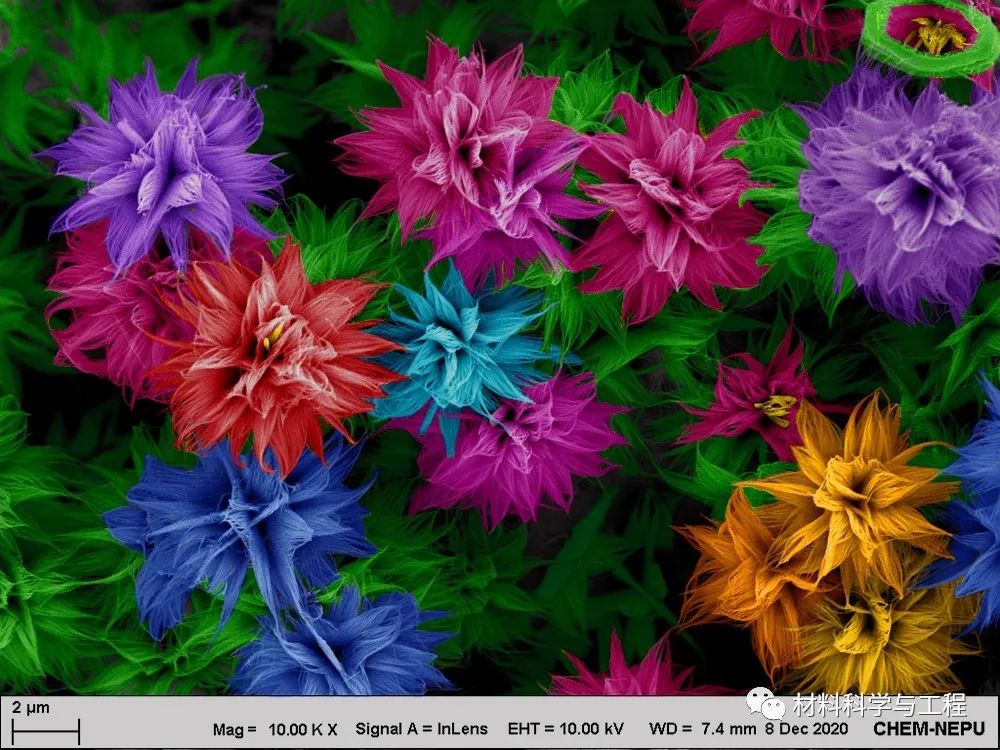

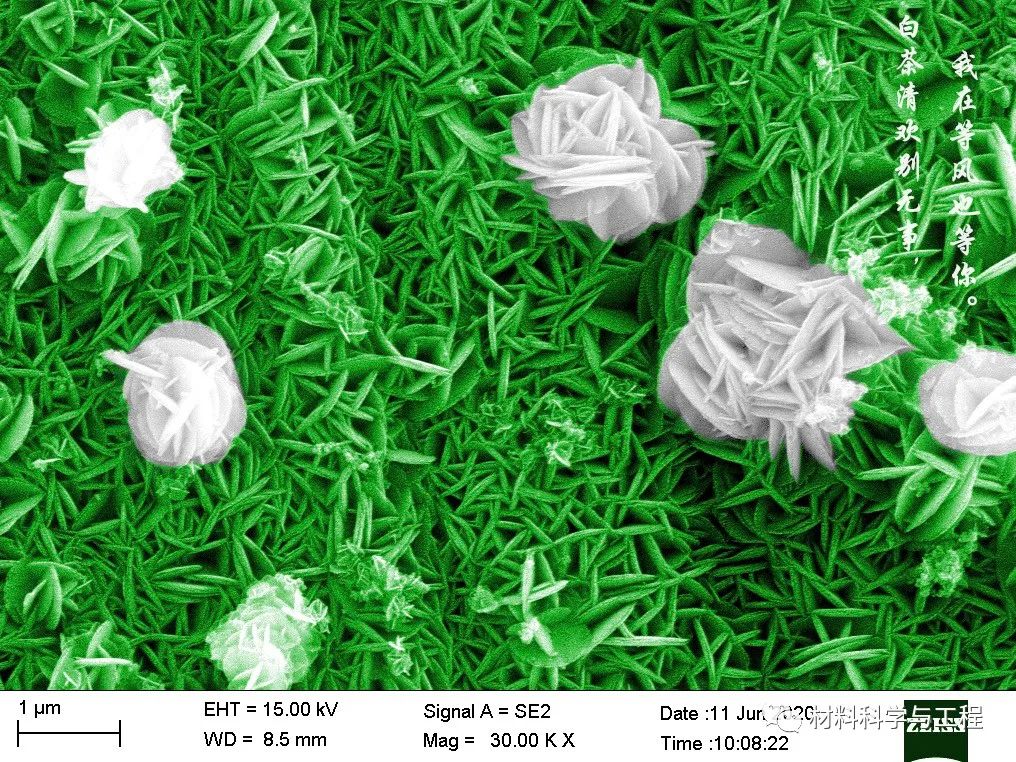

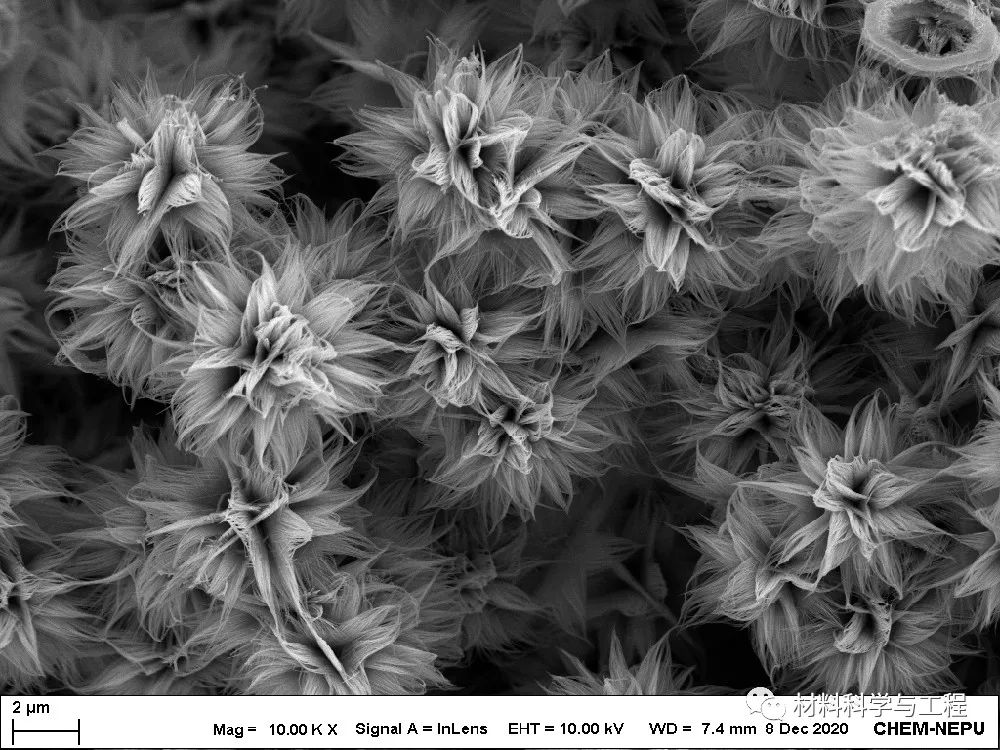

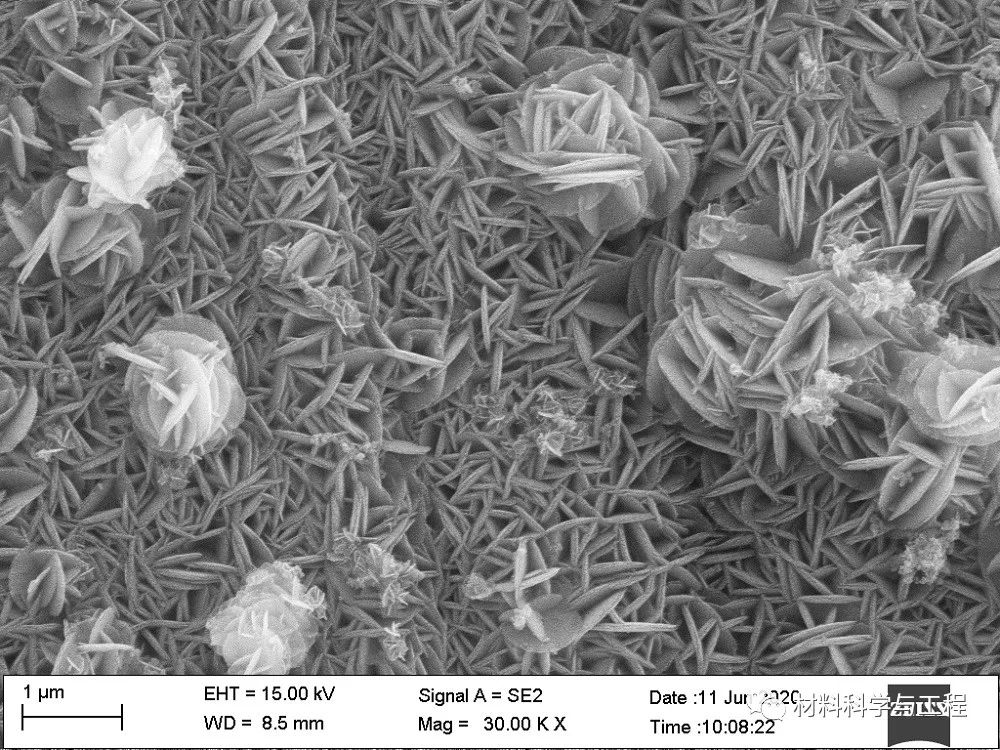

【5东北石油大学:王心英;指导老师:张旭昀,王勇】作品名称:花开富贵。材料介绍:采用水-溶剂热法在镍网上制备钴酸镍纳米花状结构。所用仪器:SIGMA扫描电镜。科学阐述:采用水和酒精的混合溶液作为溶剂,使用硝酸铁、硝酸镍、尿素、氟化铵制备出的一朵朵花状钴酸镍。

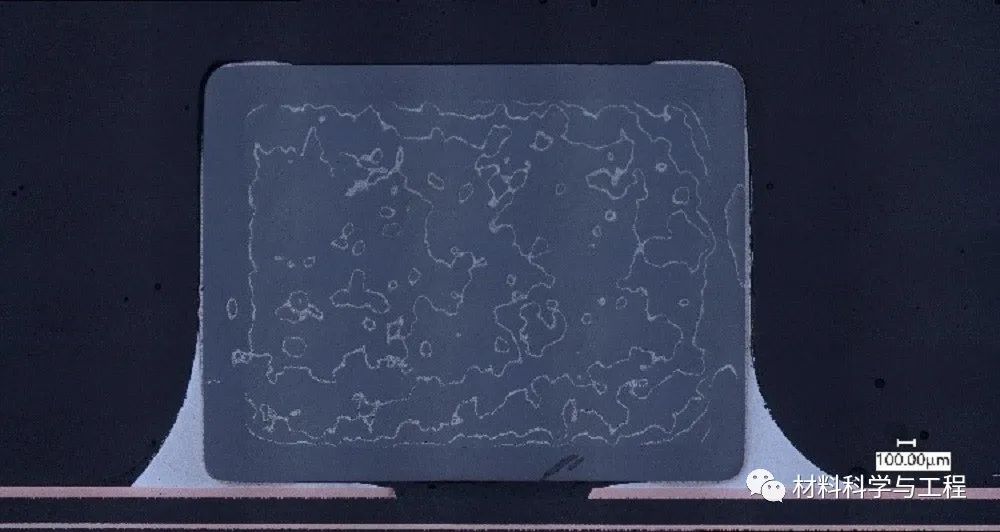

【6法雷奥西门子新能源汽车(常熟)有限公司:黄杰】作品名称:古风雕刻画。材料介绍:贴片电容焊接在PCB板。所用仪器:光学显微镜。科学阐释:贴片电容内部结构包含陶瓷介质、金属内电极和金属外电极,通过锡焊连接在PCB板上。

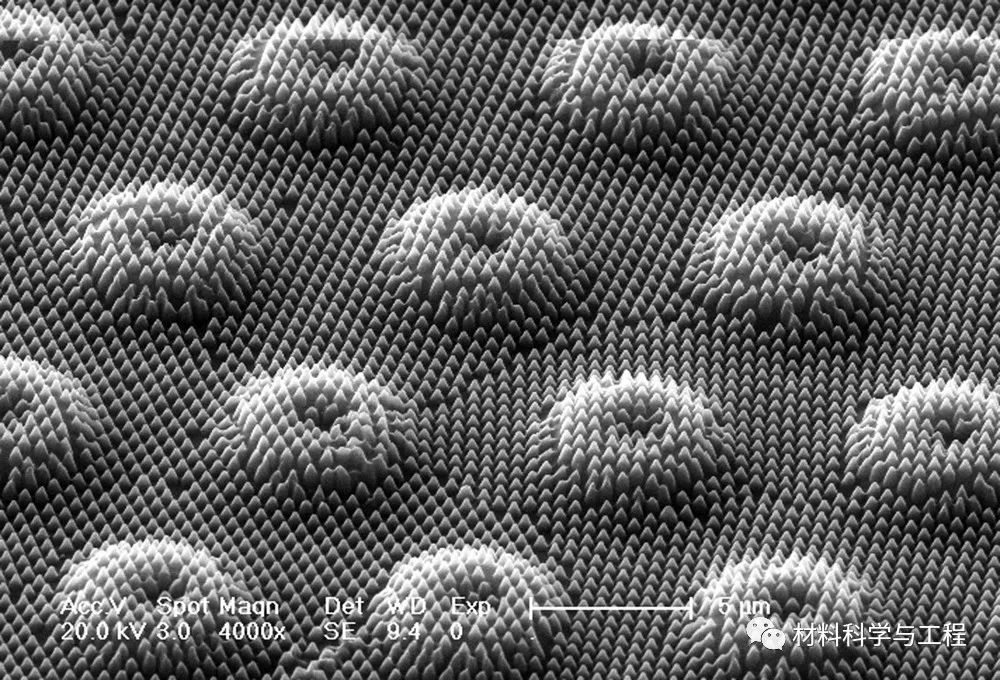

【7哈尔滨工业大学:丁振民;指导教师:徐洪波】在一个大的结构表面上刻蚀出一个小的结构,两种刻蚀的硅微结构组合成复合材料。扫描电镜(日立SU8020)拍摄,该材料是一种硅的微锥复合材料。该结构材料展示了很好的抗反射性能,可应用于光热材料。我将该图命名为《青春有点扎脚》,整整齐齐的微锥阵列,好似一种新型指压板,前方纵使荆棘遍地,我们也想披荆斩棘,这样的青春让我们痛并快乐着。
◀ 左右滑动,查看原图 ▶

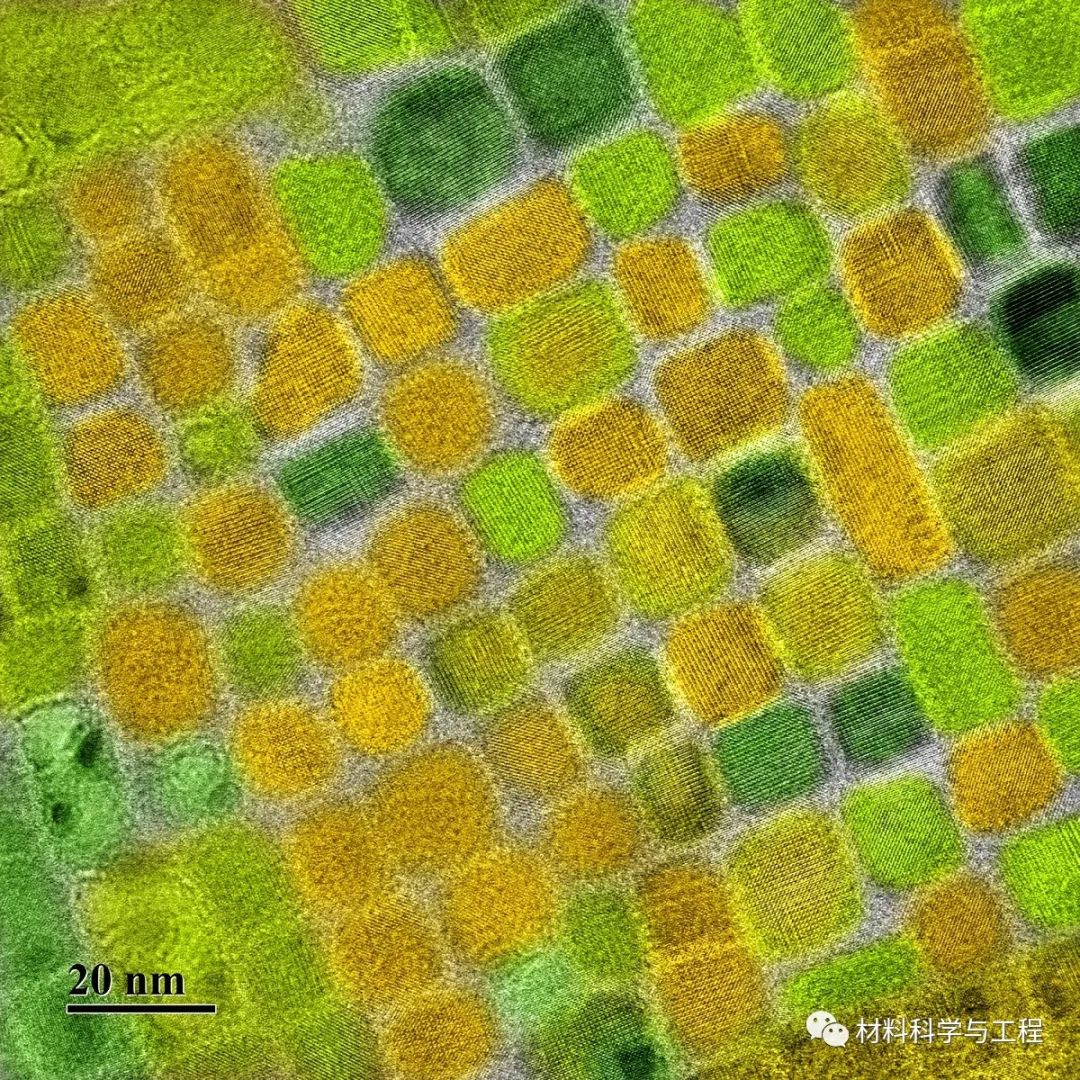

【8河北工业大学:权力伟】作品名称:麦田濛濛连千畴。材料:CsPbBr3 纳米晶体。仪器:JEM2100F。科学阐释:金属卤化物钙钛矿纳米晶目前展现出具有新一代发光材料的潜力,具有较窄的荧光峰和较强的荧光量子效率。CsPbBr3 纳米晶体具体良好的发光效应,通过热注入法合成尺寸约10-20 nm的立方形晶体。该晶体具有立方相结构,晶格常数为0.5827 nm, 通过透射电镜观察,可以清晰地看到纳米晶的晶格排列,CsPbBr3纳米晶体结晶质量好。
◀ 左右滑动,查看原图 ▶

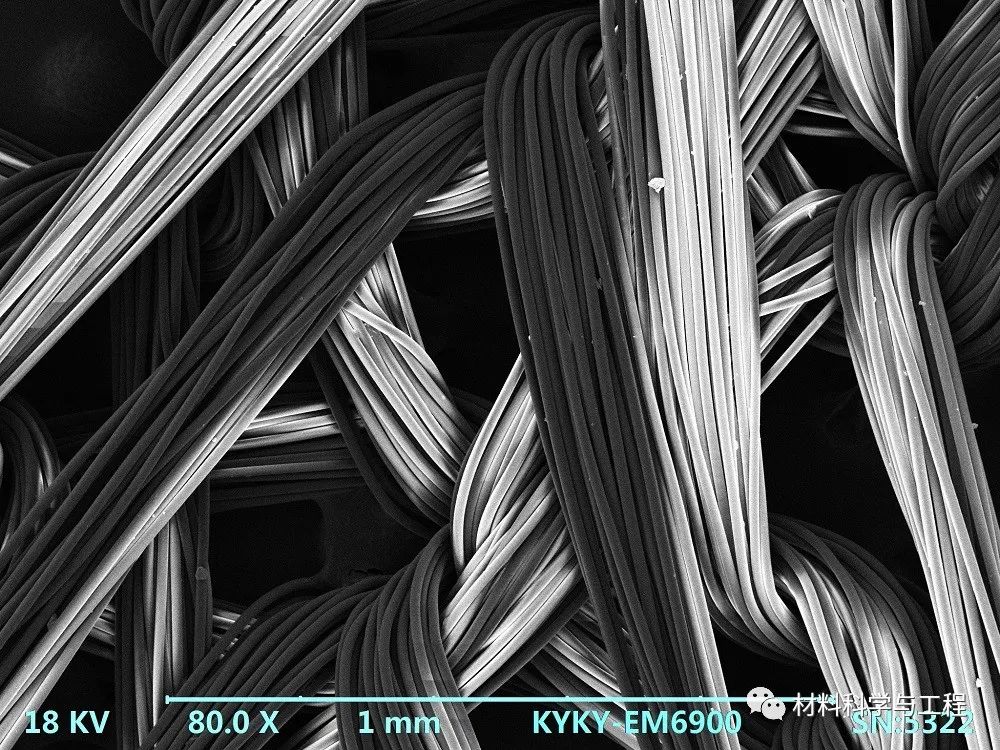

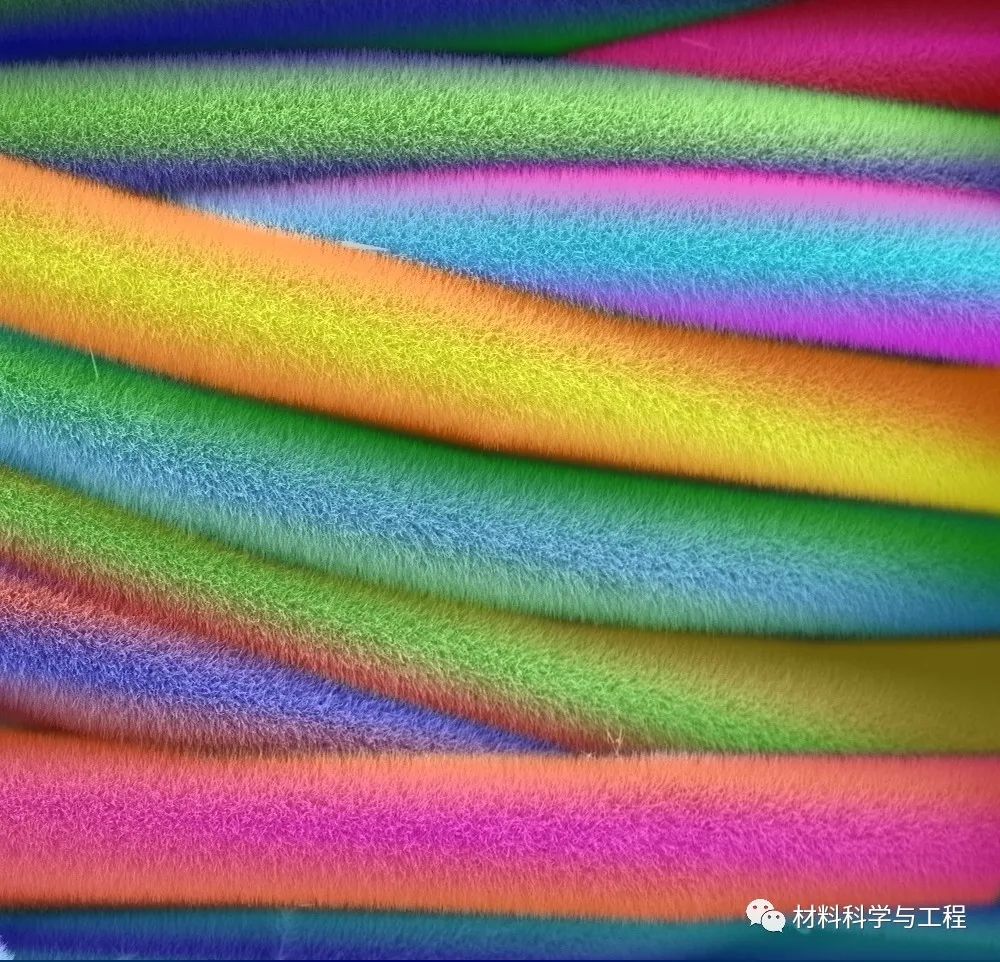

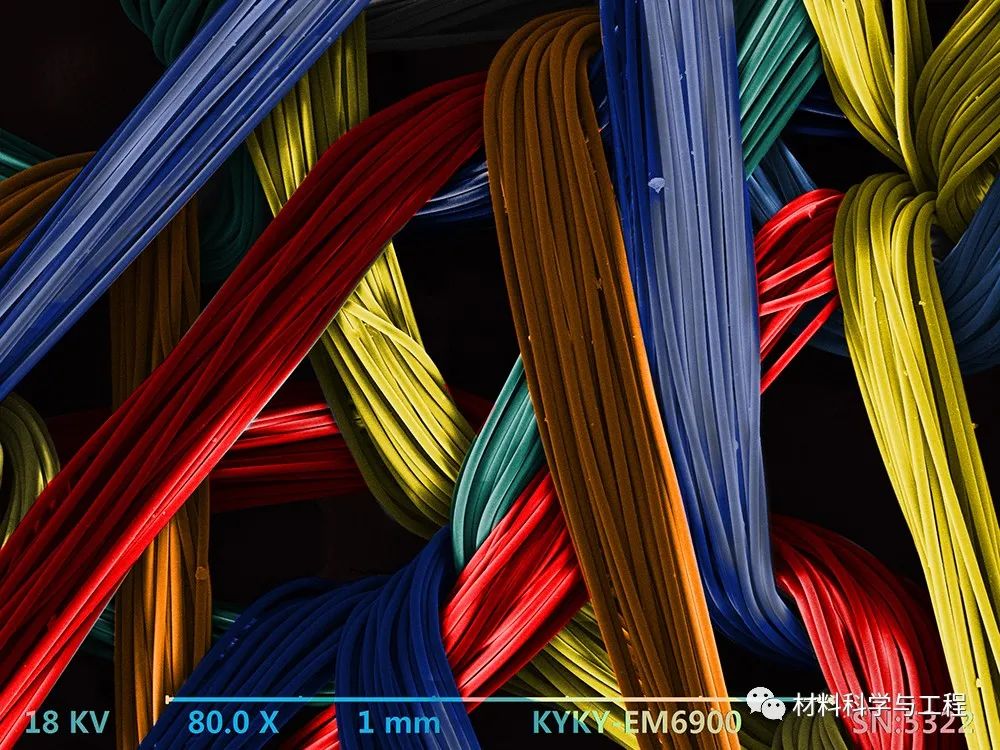

【9河南化工技师学院:孙瑞廷】作品介绍:人生是段布匹。仪器型号:KYKY-EM6900 扫描电子显微镜。作品描述:原图运动服外套布料的扫描电镜图片。
【10荷兰代尔夫特理工大学:付一凡】作品名称:初春。材料介绍:铁金钨三元合金时效处理后,表面的析出组织。所用仪器:扫描电子显微镜(JEOL JSM 6500F, Japan)。科学阐释:3% 的金和4%的钨(质量百分比)在高温下溶解在铁基体中,淬火后形成过饱和固溶体。该过饱和固溶体表面抛光后,在惰性气氛下时效。这是700 °C 100小时后铁基体表面析出组织的SEM照片。其中比较暗的树枝状的为富钨的Laves相,点缀在Laves相之间的、比较亮的为富金相。
◀ 左右滑动,查看原图 ▶

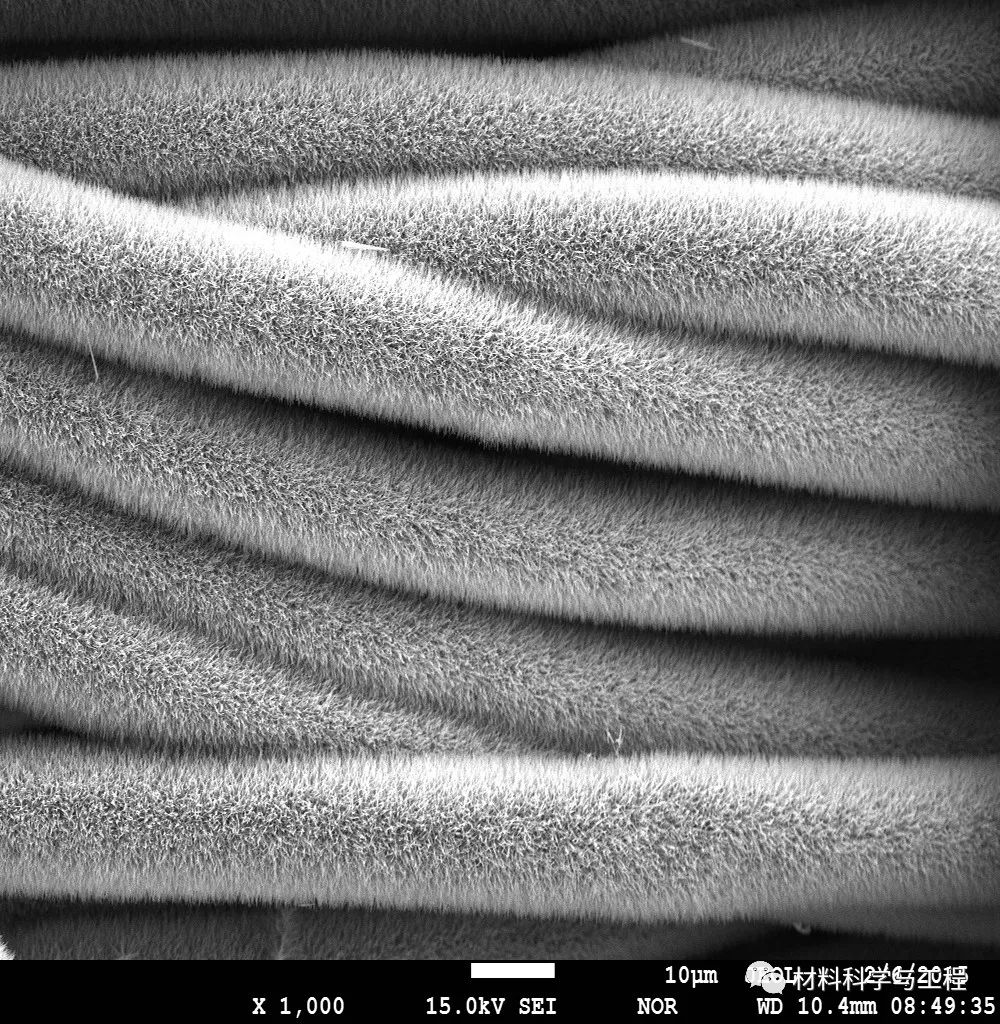

【11湖南大学:陈雪芳】作品名称:编织。材料介绍:ZnO纳米棒阵列。所用仪器:场发射扫描电子显微镜 (FESEM, JEOLJXA-8530F)。科学阐释:通过水热法在垂直于碳布纤维方向上生长分布均匀且致密的氧化锌纳米棒阵列,平均直径约为300nm,长度约为4.5-7μm。
◀ 左右滑动,查看原图 ▶

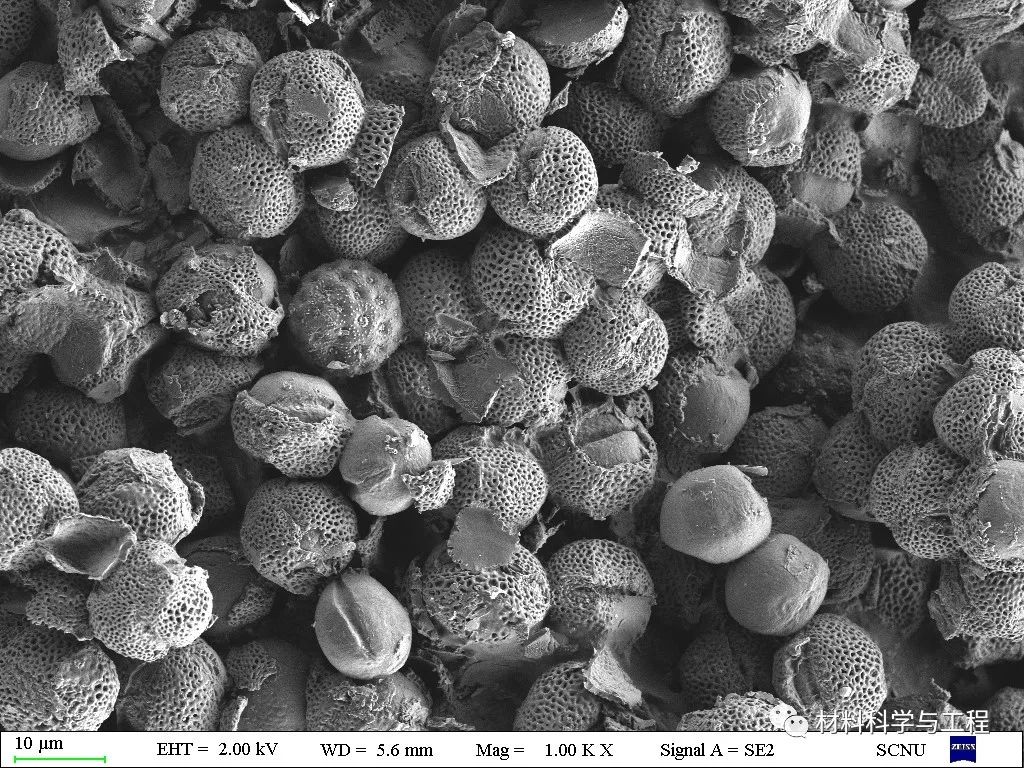

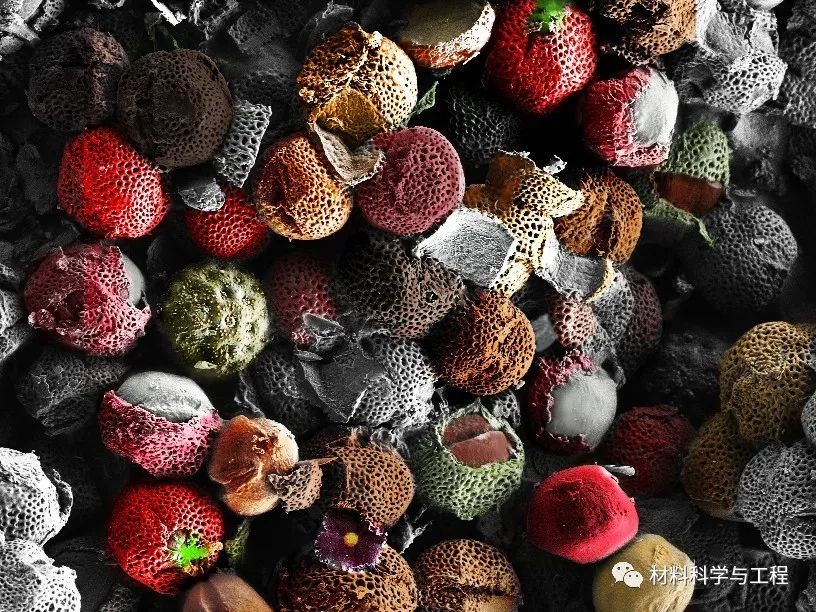

【12华南师范大学:李志勇、张颖、刘元武、宋伟铭、容诗雅、张旭岩、陈光深、黄洁鸣、黄文鑫】所用仪器:ZEISS Gemini 500场发射扫描电子显微镜。科学阐释:用水热法在花粉碳骨架上生长二硫化铼。
◀ 左右滑动,查看原图 ▶

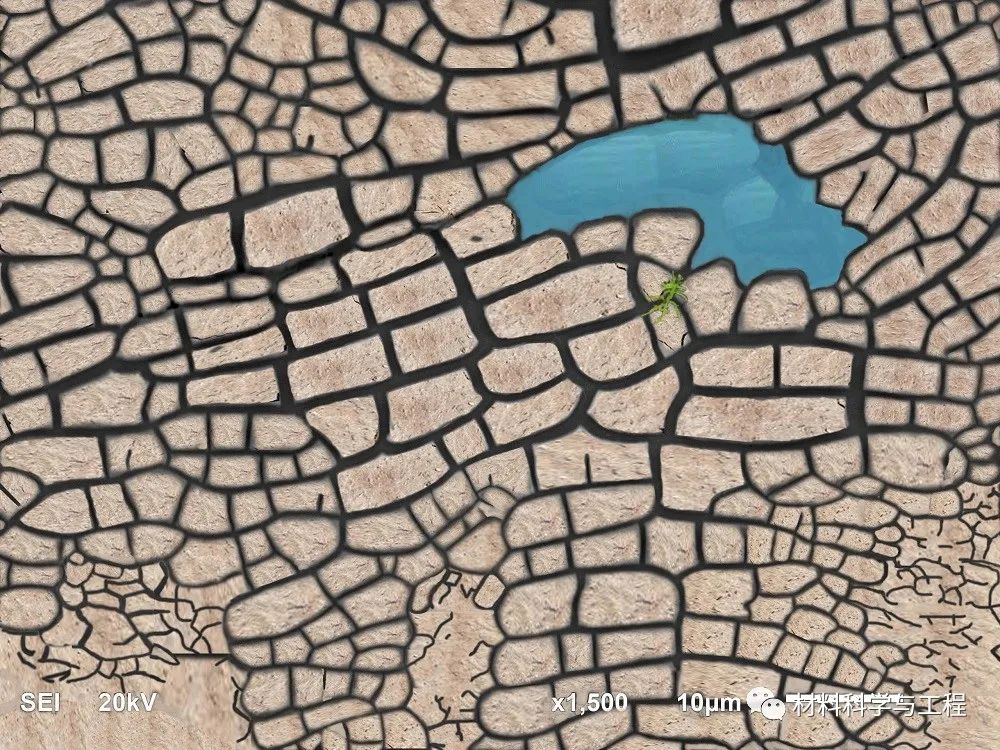

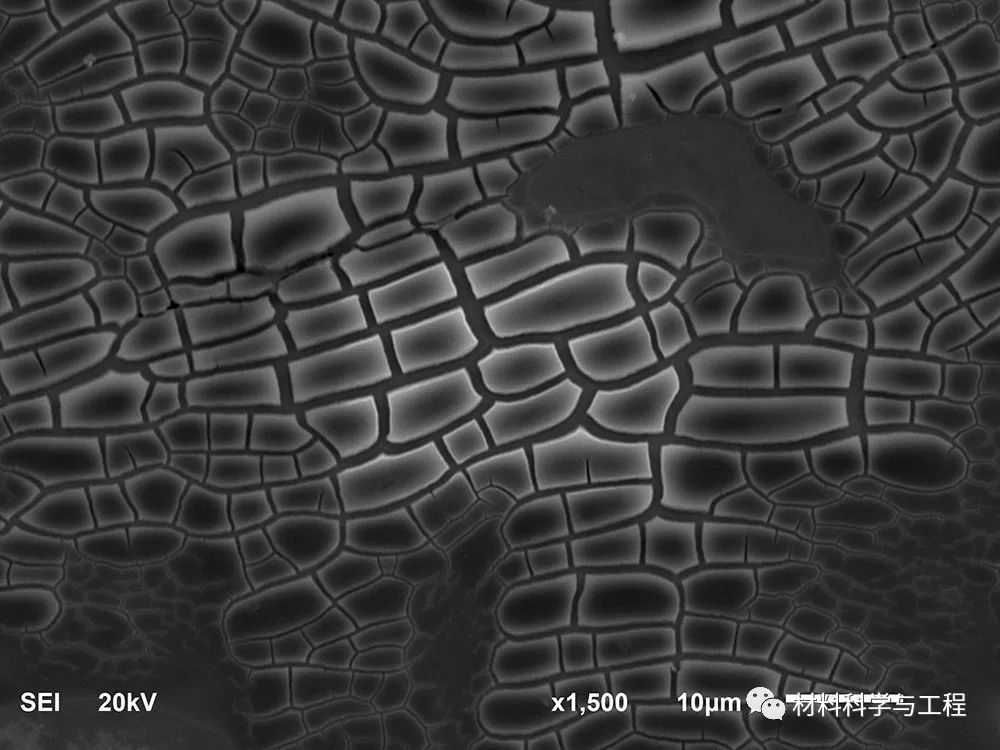

【13江苏科技大学:颉震、彭红兵、唐尧、陈玉瑶】作品名称:最后的希望。材料介绍:由于IF钢电解抛光时操作不当,导致样品表面形成铁氧化物。所用仪器:配备EBSD系统的JSM-6510LA型扫描电子显微镜。科学阐释:电解抛光是制备合格的IF钢EBSD试样的重要步骤之一,然而在某些情况下因实验操作或试剂成分等因素,无法制备出合格的EBSD试样。本作品即为对IF钢样品电解抛光后,未及时清除样品表面残留的电解液,导致局部氧化生锈,形成铁氧化物,该图为其电镜照片(1500 X)。
◀ 左右滑动,查看原图 ▶

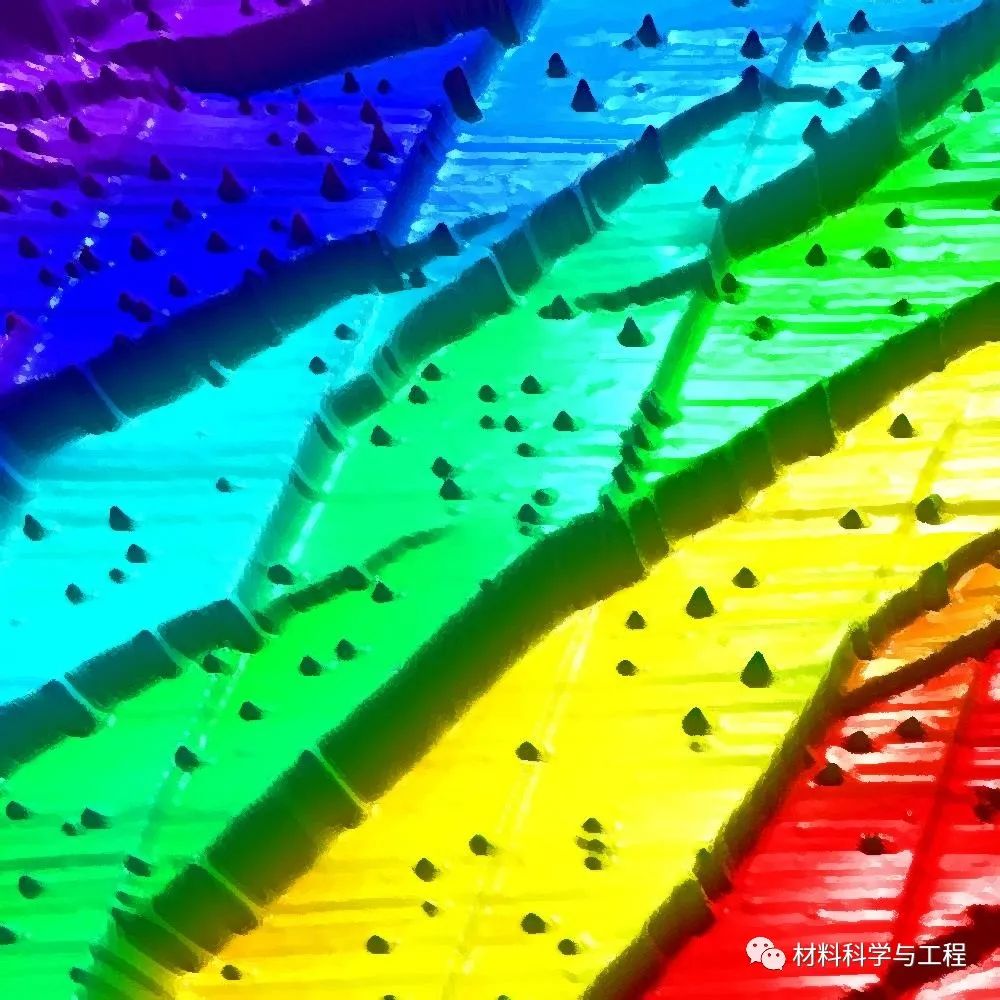

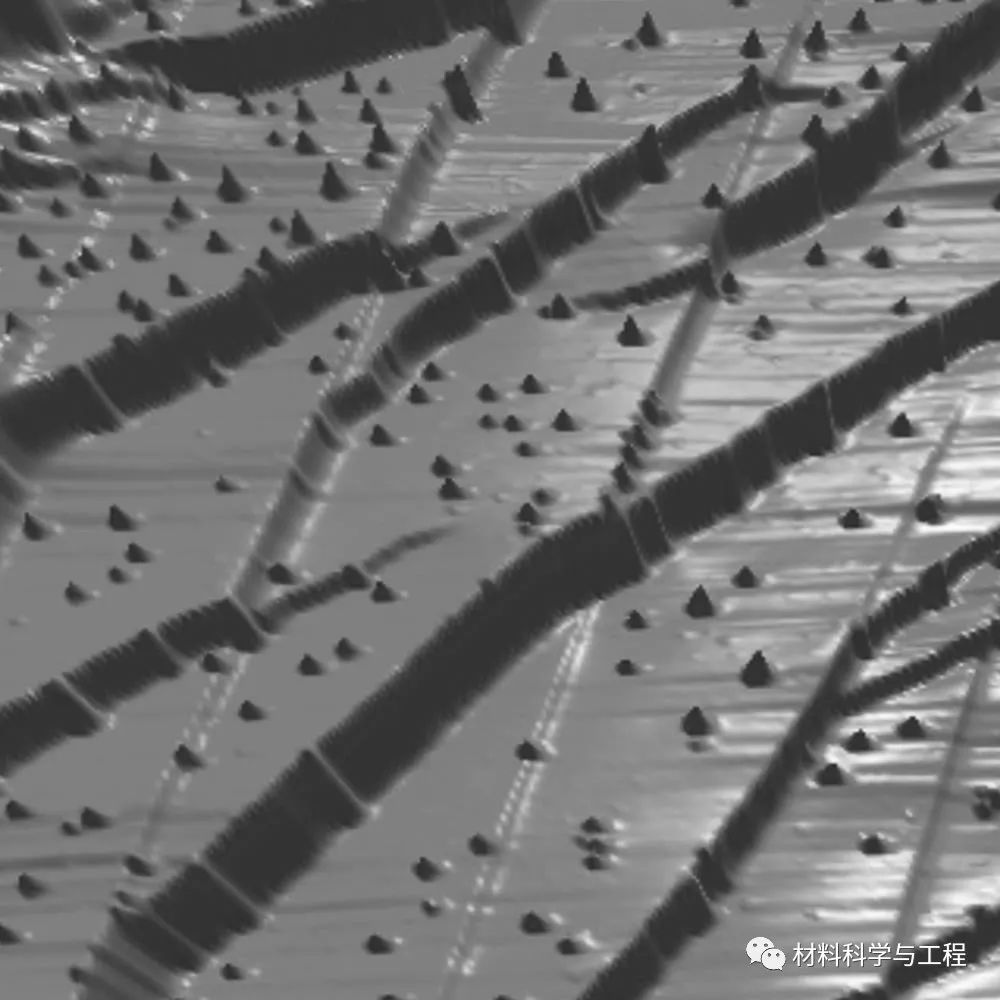

【14江苏科技大学:陈峥,王帅,王冬朋】七彩梯田。材料介绍:铜锆非晶态合金。所用仪器:Asylum MFP-3D原子力显微镜。科学阐释:非晶态合金主要通过剪切带(台阶)的方式进行塑形变形。采用原子力显微镜,本图在纳米尺度上捕捉到了非晶态合金经过多重剪切带变形后的微观形貌。
◀ 左右滑动,查看原图 ▶

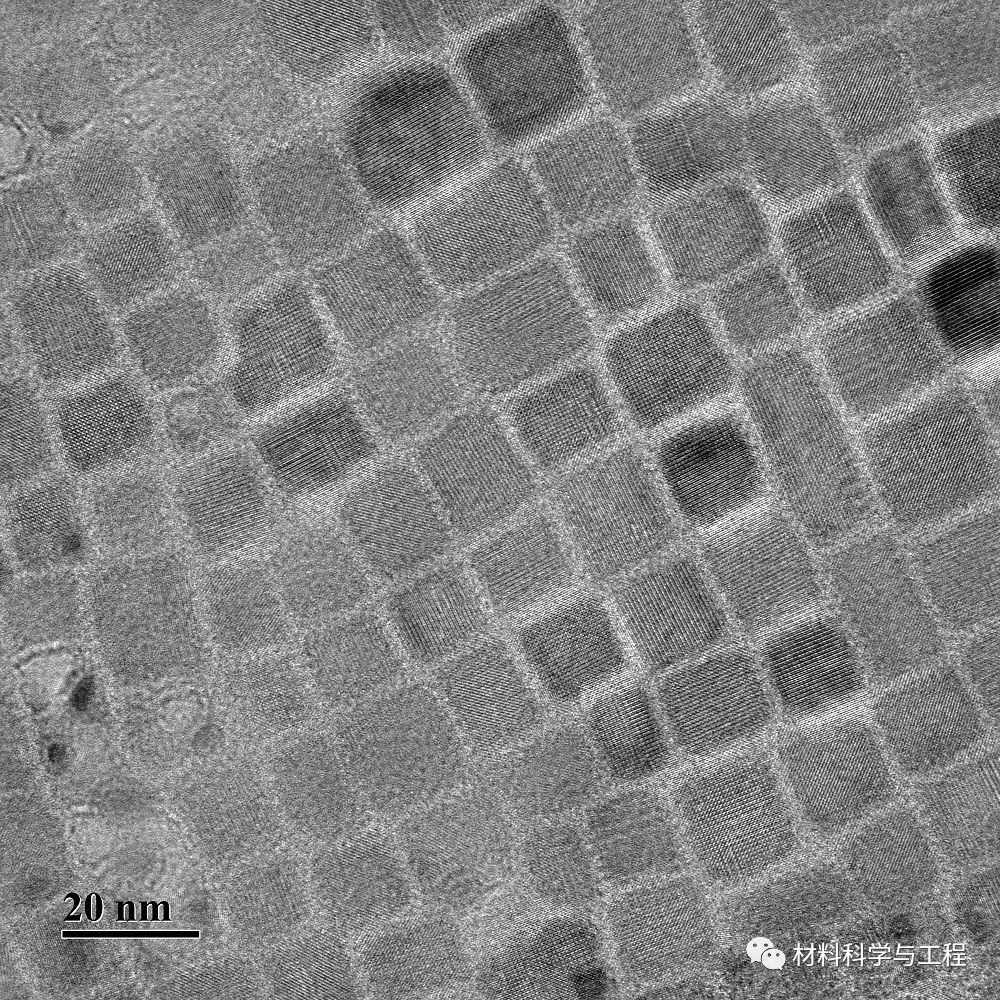

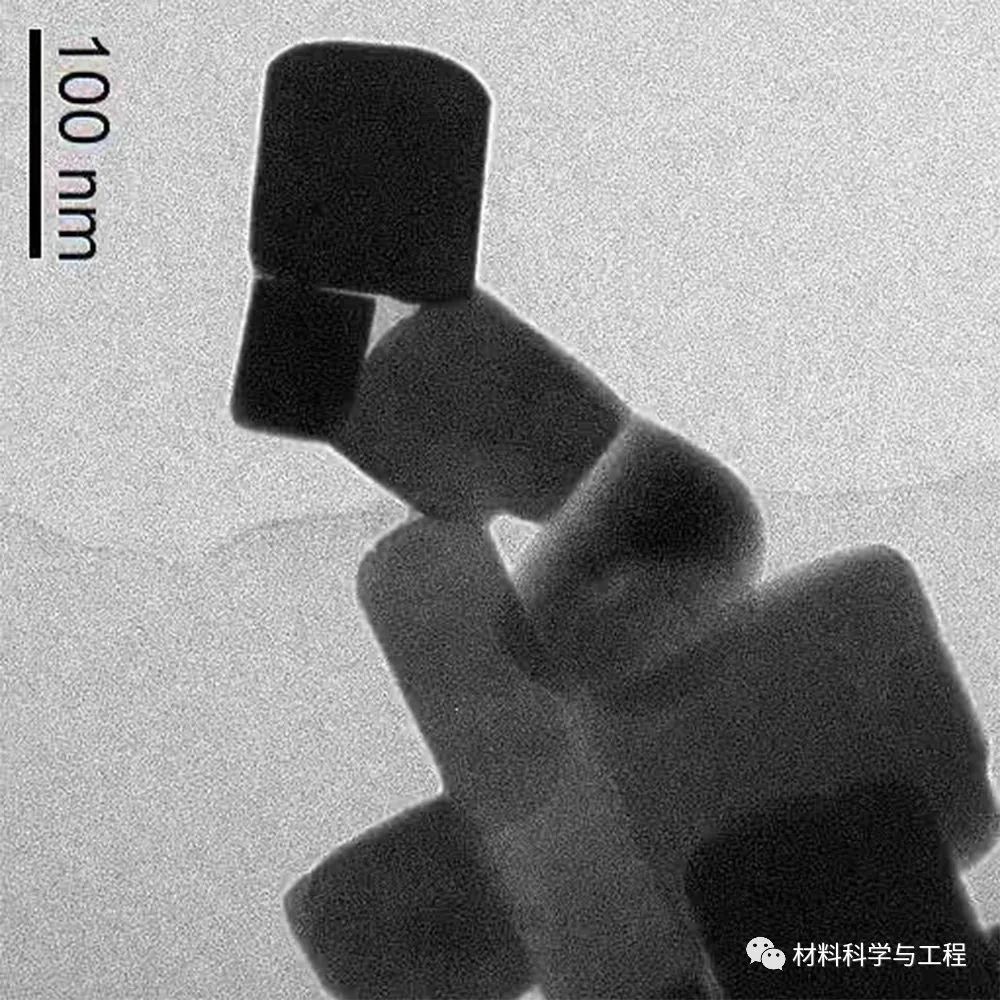

【15江苏科技大学:肖勇、李珂、崔祥水老师、张静老师】作品名称《思考的小孩儿》。材料:CsPbBr3。仪器:JEM-2010(HR)。作品介绍:这是一幅在10℃下采用重结晶法制备的CsPbBr3纳米晶的透射电镜图,CsPbBr3纳米晶具有立方块形貌结构,由于界面作用,CsPbBr3纳米晶界面之间相互融合生长,形成了较大尺寸且不规则的形貌结构,将图片顺时针旋转90°,恰巧呈现为一个小孩儿手托下巴,跪坐在木马上静静思考的画面。画面纯真,静谧,极像初入科研生活的学生,对未知的世界进行思考探索。
◀ 左右滑动,查看原图 ▶

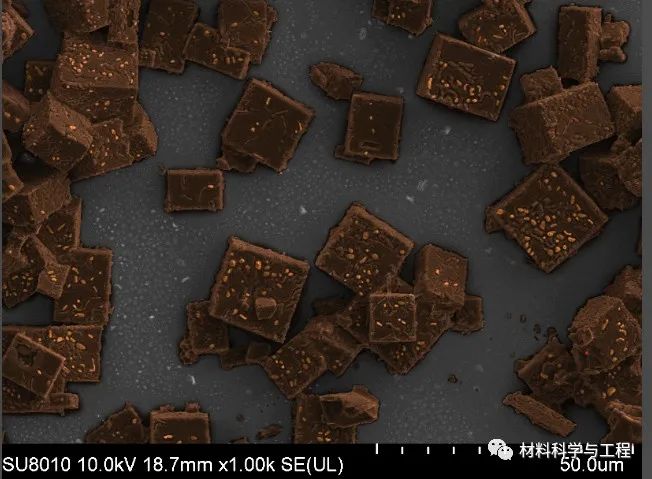

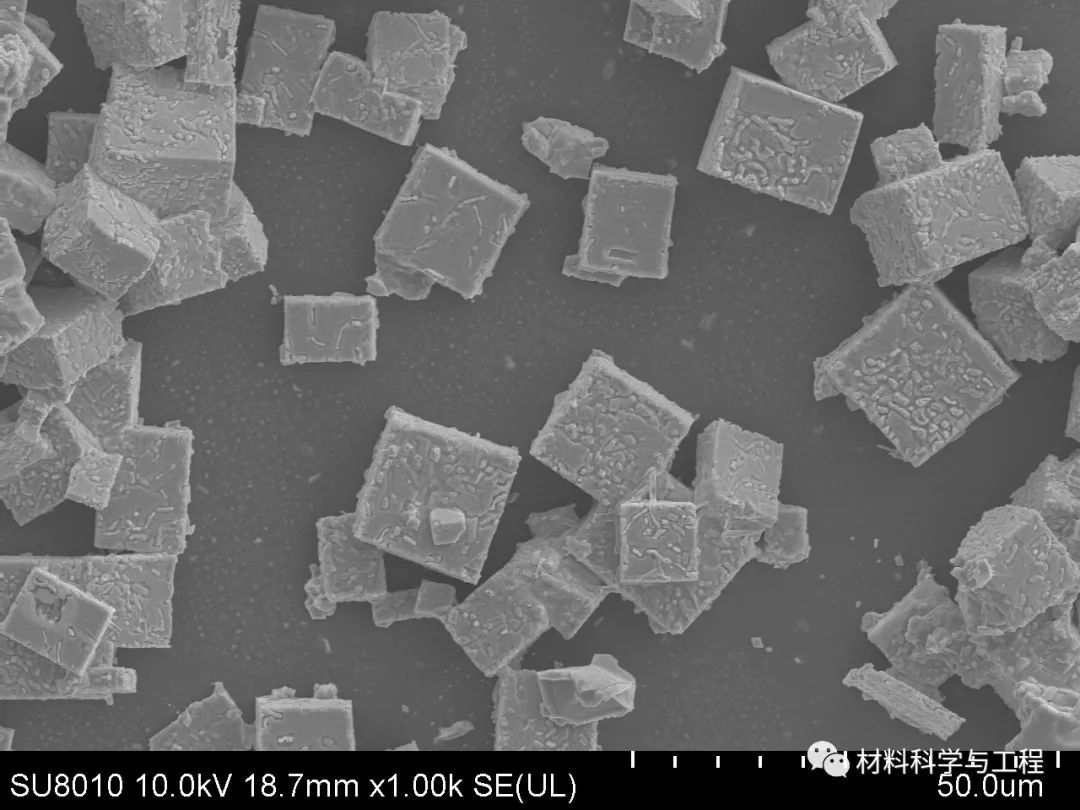

【16南昌大学:王伟,刘少超,江琳】作品名称:迷你巧克力。材料:CH3NH3PbBr3钙钛矿单晶颗粒。所用仪器:场发射扫描电子显微镜(SEM)。意象:尺寸仅有10-30微米的色香味俱全的巧克力。巧克力是一种非常美味可口的美食,此图的迷你巧克力整个画面立体感十足,尺寸仅有10-30微米的巧克力色香味俱全,给人一种巧克力就在眼前的错觉,非常想尝一口,让人垂涎欲滴。
◀ 左右滑动,查看原图 ▶

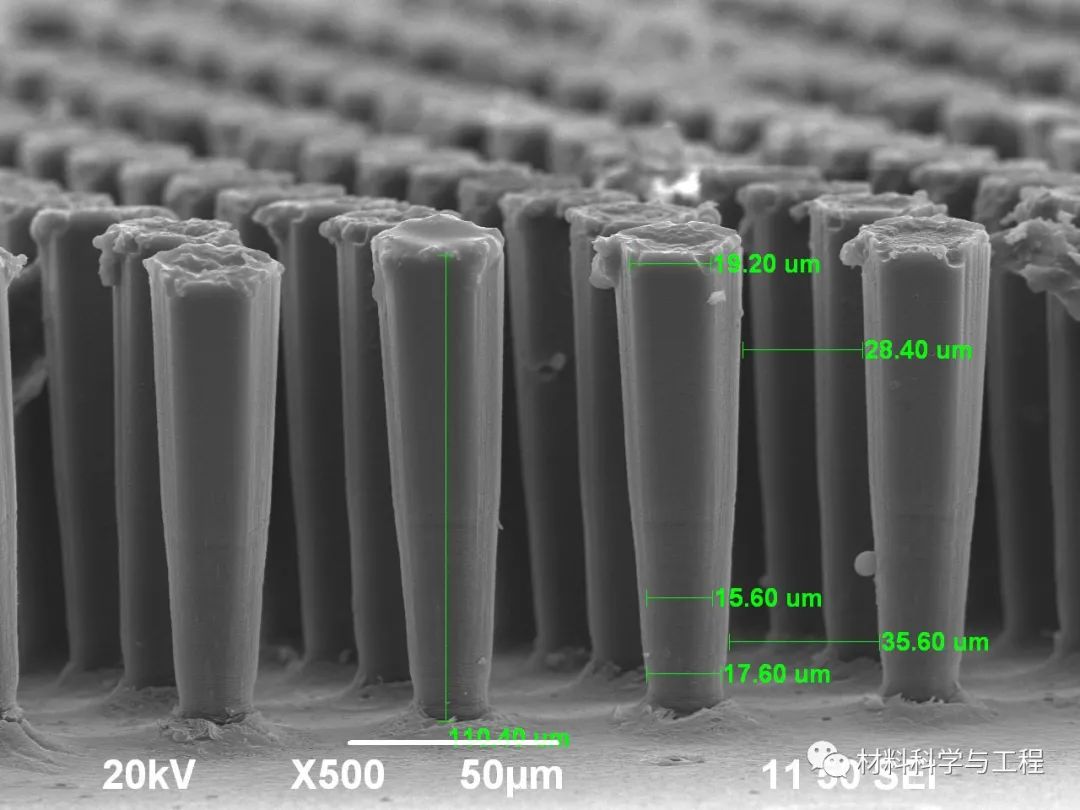

【17南华大学:王晨扬】曳火。材料介绍:采用软模法结合凝胶注模成型技术实现了微米级高深宽比的压电陶瓷阵列的制备成型,为高频压电复合材料的制备提供了一条新的途径。图示为采用紫外光刻技术制备得到的SU-8微柱阵列主模。所用仪器为:NOVA NANOSEM 230扫描电镜。科学阐述:样品在常温、高真空的环境中,采用加速电压为20KV,放大倍数为500的钨灯丝扫描电子显微镜使用背散射电子对SU-8微柱阵列主模进行拍摄。如图所示,SU-8光刻胶微阵列结构完整、侧壁陡直,并且微柱表面光滑无裂纹等。截面形状为正方形、特征尺寸为10μm、高度为50μm的硅微柱阵列表面粗糙度小,上表面与侧面均十分平整,其上下截面尺寸基本一致。
◀ 左右滑动,查看原图 ▶

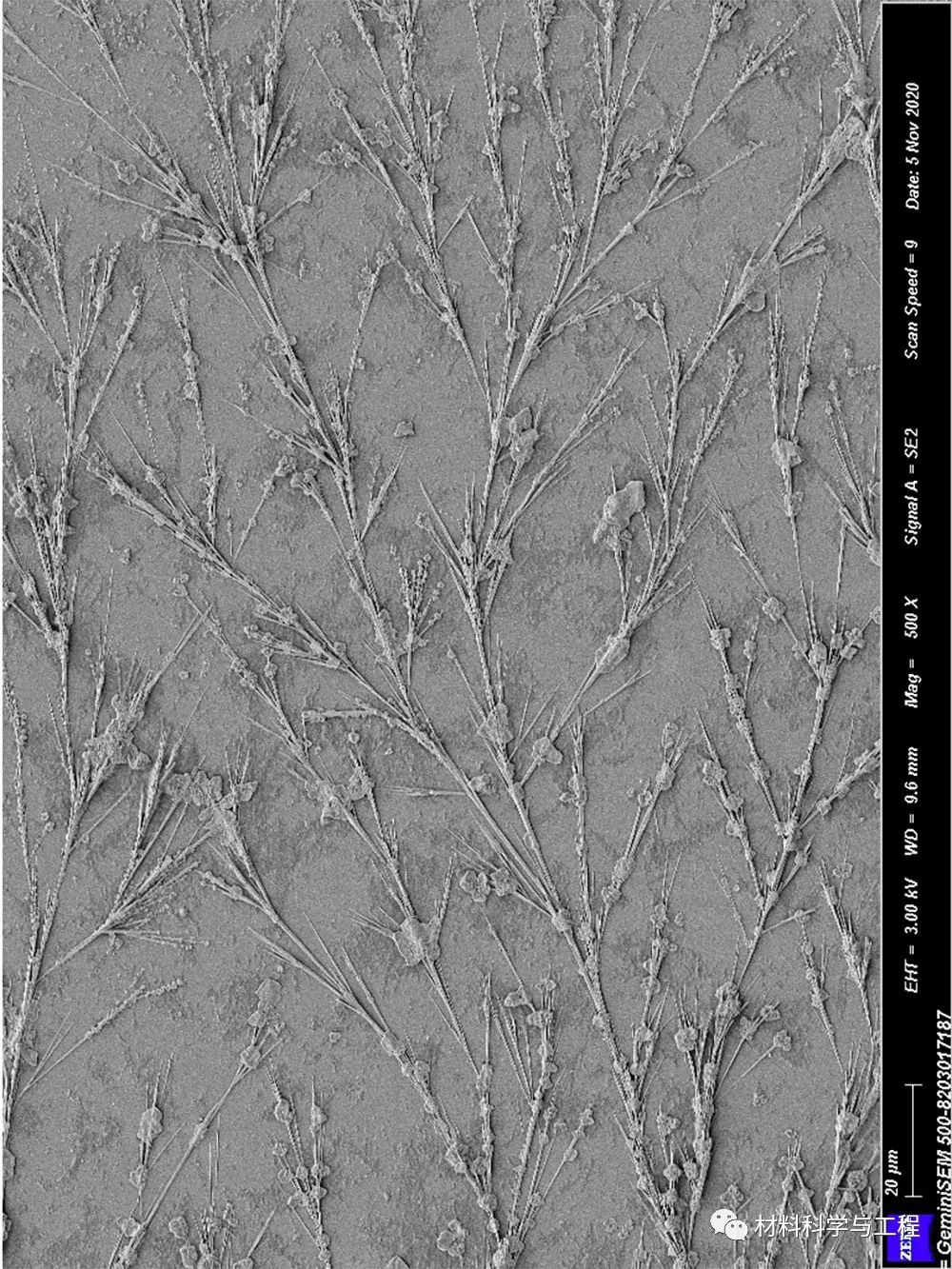

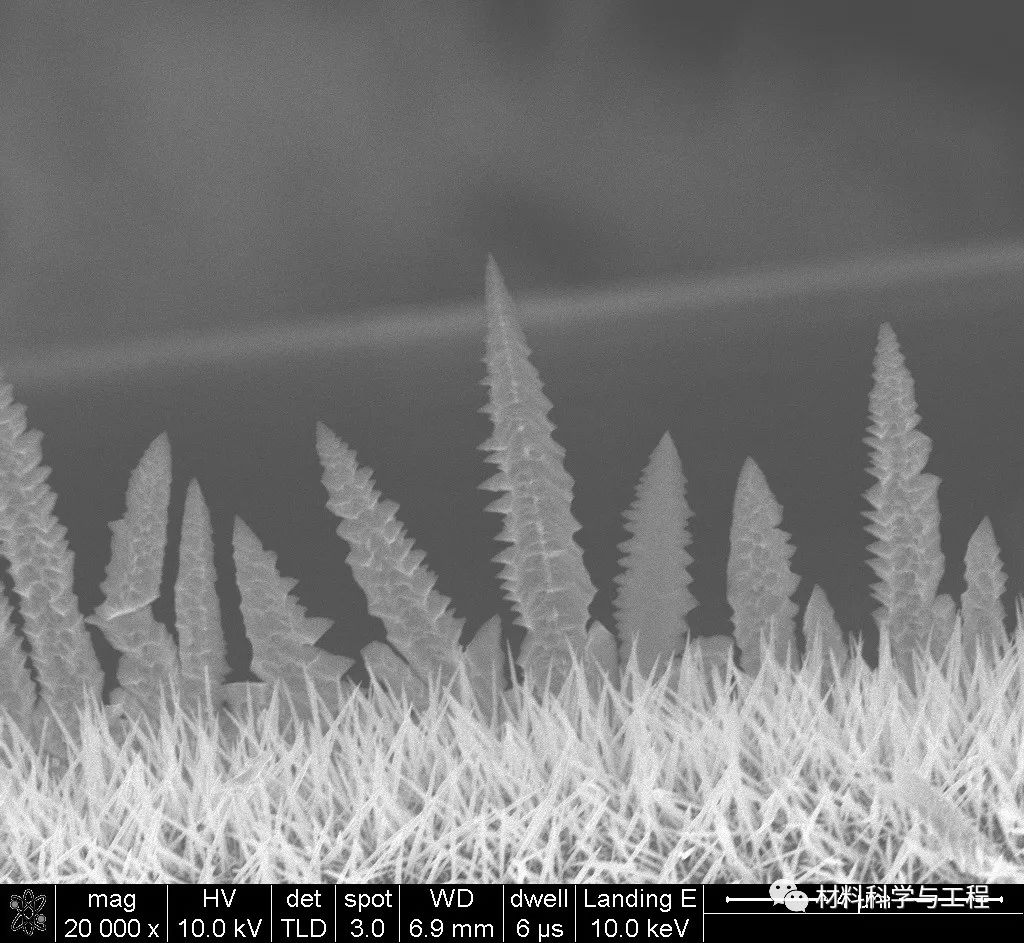

【18南京大学:余习文,王程】作品名称:生长。材料:Pd纳米针尖。仪器:SEM。科学阐释:这是通过在钯氯酸溶液中脉冲电位沉积的钯纳米针尖,通过控制方波电位和时间可以得到不同形状的针尖。
◀ 左右滑动,查看原图 ▶
【19南京航空航天大学:冉瑾瑾、王琦、刘禹男】作品名称:《山重水复疑无路》。材料介绍:黑色金属表面化学敷铜。所用仪器:SEM。科学阐述:打磨弹簧钢表面化学腐蚀并镀铜表面,淘宝购买,真空,采集电子束激发的二次电子信号,表面形貌衬度。
◀ 左右滑动,查看原图 ▶

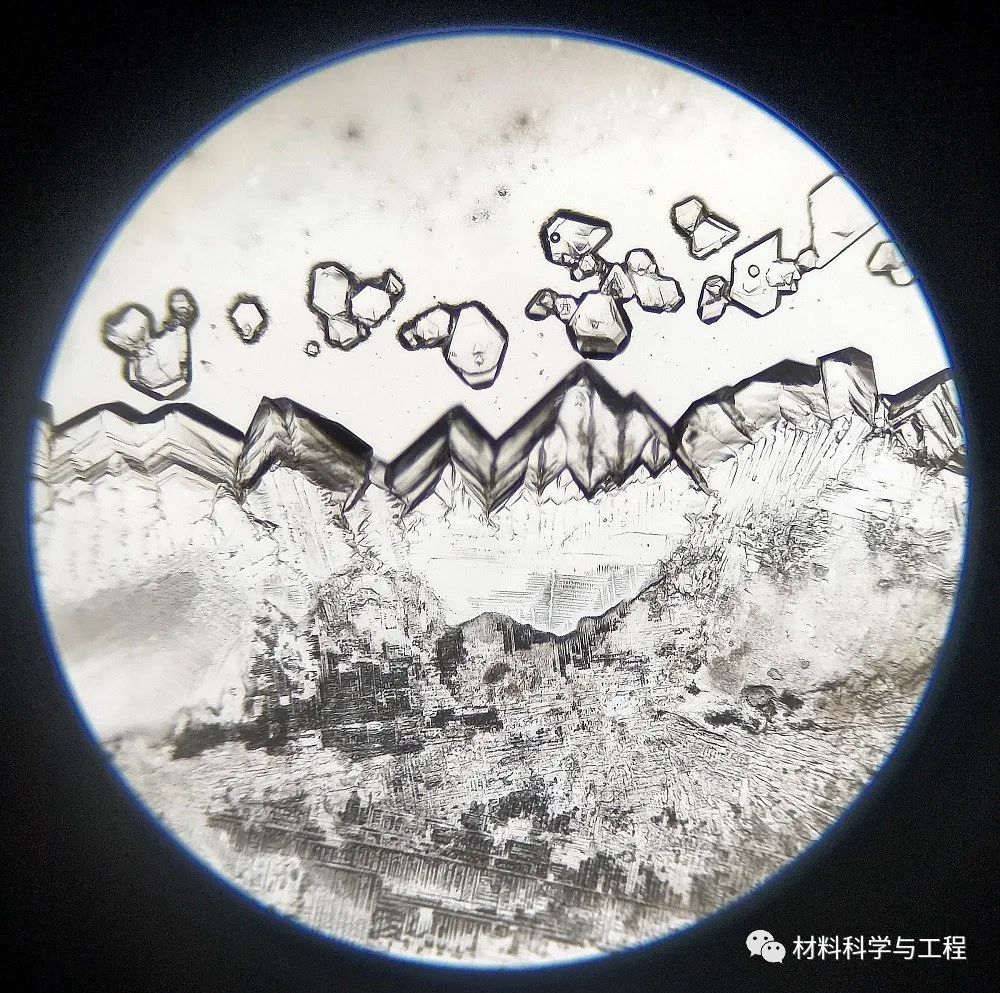

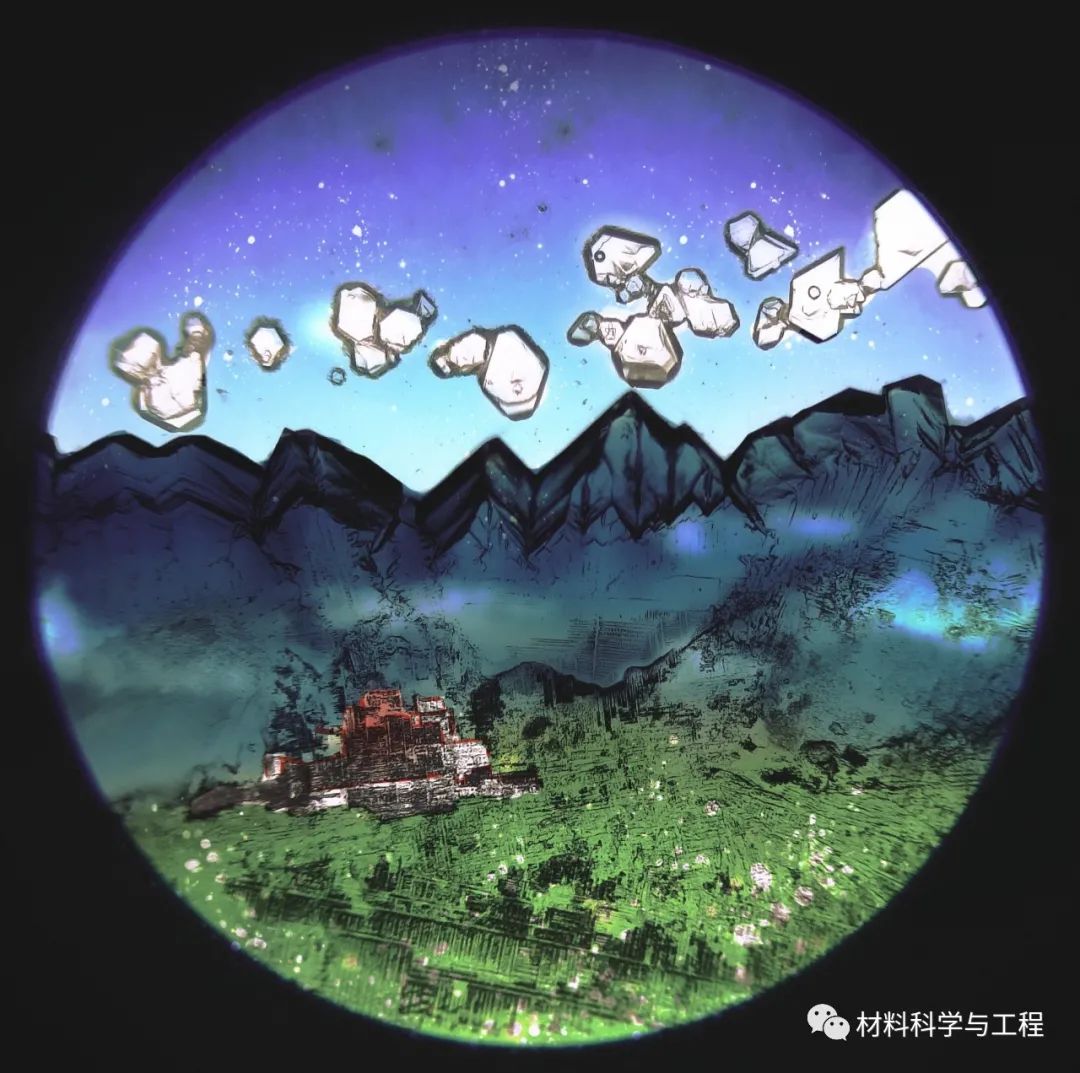

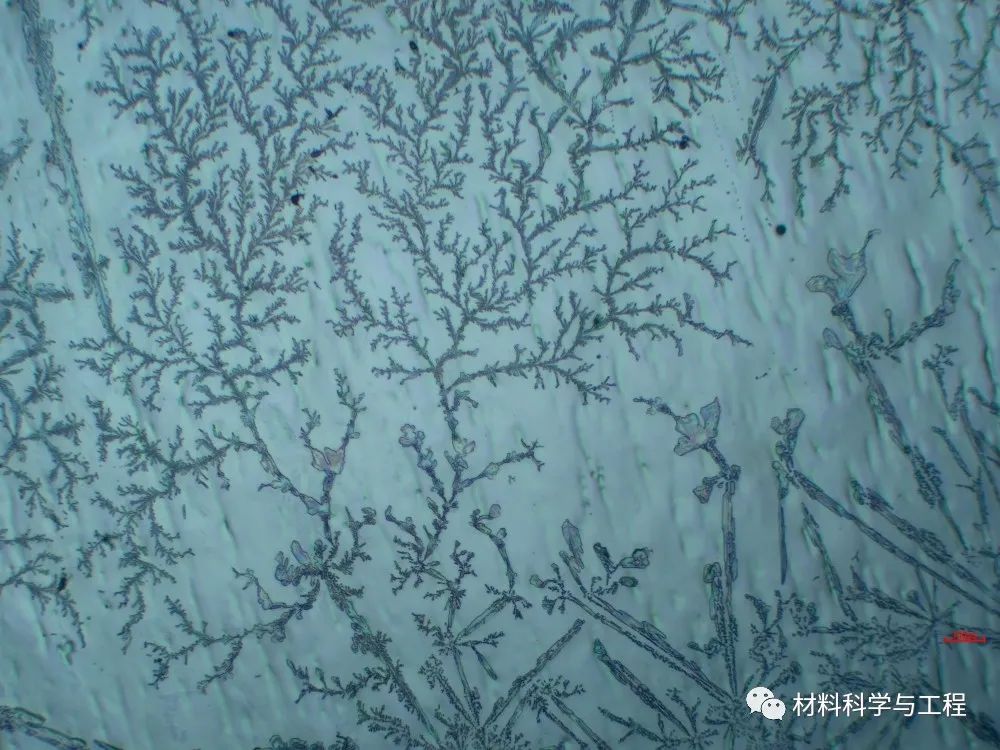

【20南京航空航天大学:邵佳,田佳淳,刘禹男】作品名称:布达拉宫之夜。材料介绍/科学阐释:图为明矾(AlKSiO4·12H2O)晶体重结晶过程。拍摄手段:使用4倍、10倍物镜、16倍目镜初步成像,手持手机摄像头主摄采集图像。晶体具有自范性,易于形成规则几何外形,不完全溶解的晶体在形核和晶粒长大过程中,依附于优势位点,具有一定的规律取向,同时在一定浓度梯度下,枝晶的生长构成了空间结构的周期性变化。
【21宁波大学:李锦】纯钛金属片表面经过1mol/L NaOH反应制备的柔性织构层图片。使用仪器:SEM。科学阐释及艺术描述:首先由钛片与NaOH溶液反应生成钛酸盐水凝胶,然后钛酸盐水凝胶的部分Ti-O键开始发生断裂生成具有Na-Ti-O片层结构的钛酸钠盐,随着反应进行,不断成核的Na2Ti3O7钛酸钠盐片层结构持续长大,最后不稳定的片层结构断裂覆盖在Ti片表面改变了生长方向,通过改变实验条件调节表面结构,进一步改变力学性能,在人工植入体方面有无穷的潜力。
◀ 左右滑动,查看原图 ▶

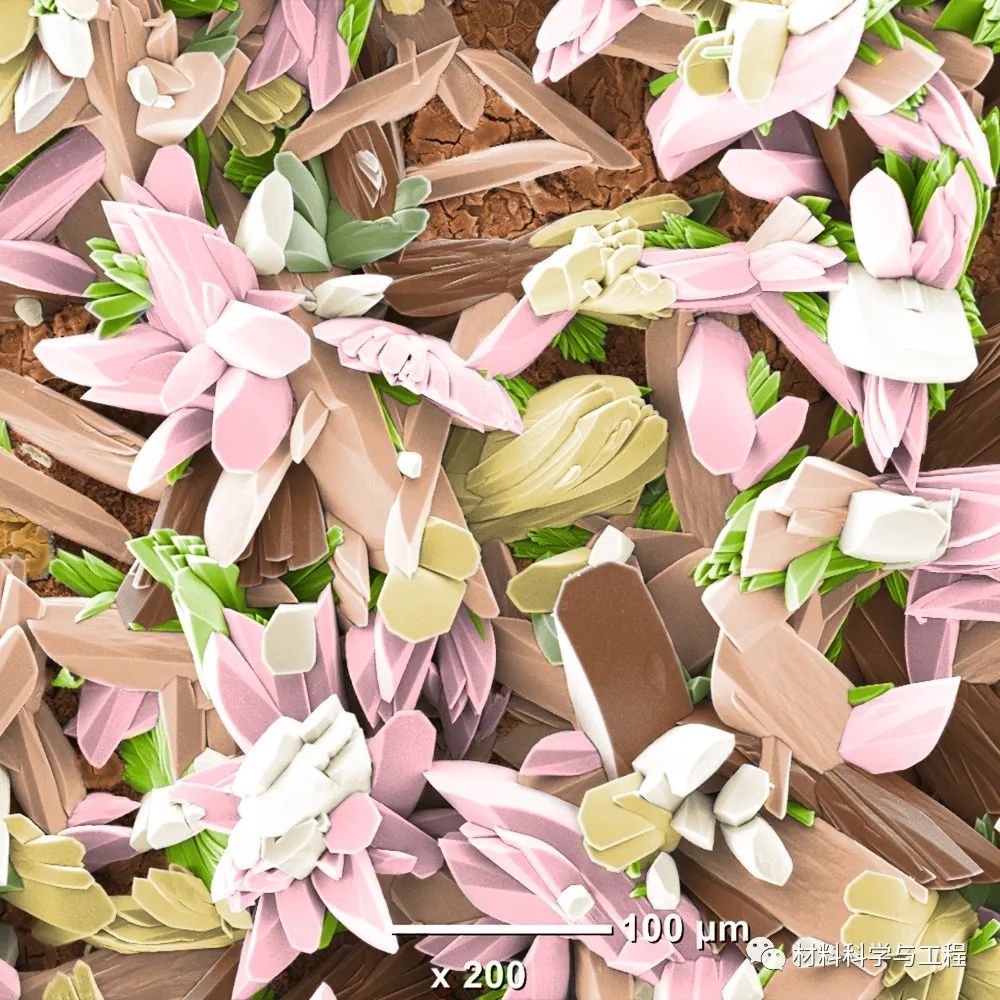

【22厦门大学:樊亭亭】作品名称:宝石。材料:ZnO。仪器:Hitachi S-4800型扫描电子显微镜。科学阐释:这是通过水热法合成的宝石状的氧化锌,本图是使用SEM拍摄的显微图片,氧化锌在光催化、电催化等领域有着众多应用。艺术描述:蓝宝石与红宝石为“姊妹宝石”,聪明之石,能助人开启智慧,加强灵通能力及创造力,隐秘而伟大。
◀ 左右滑动,查看原图 ▶

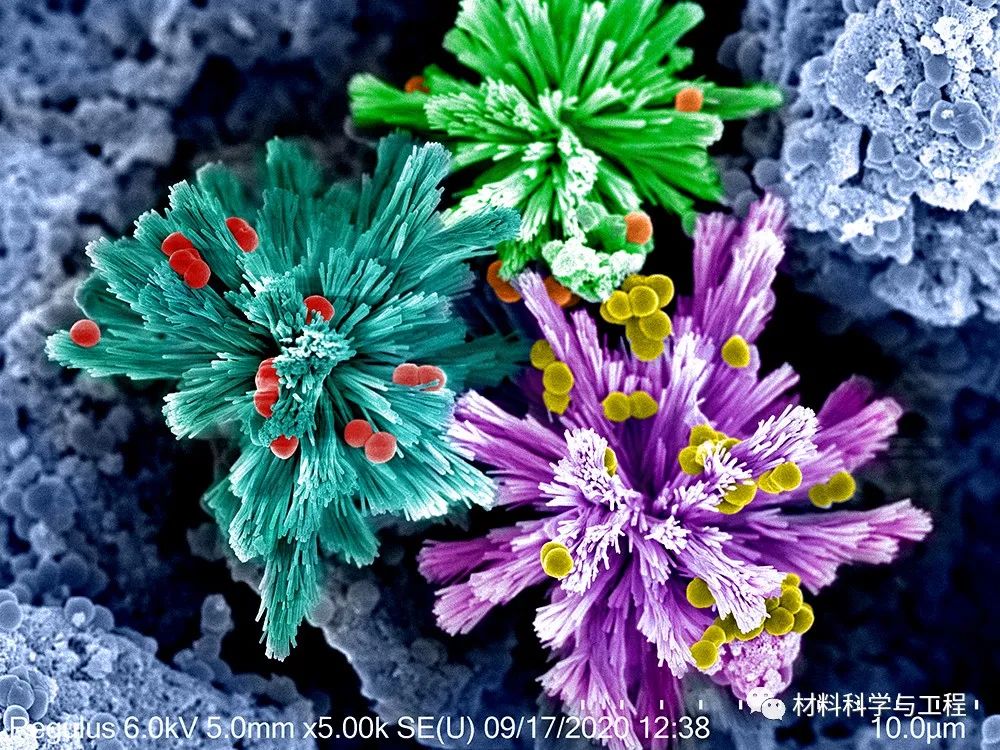

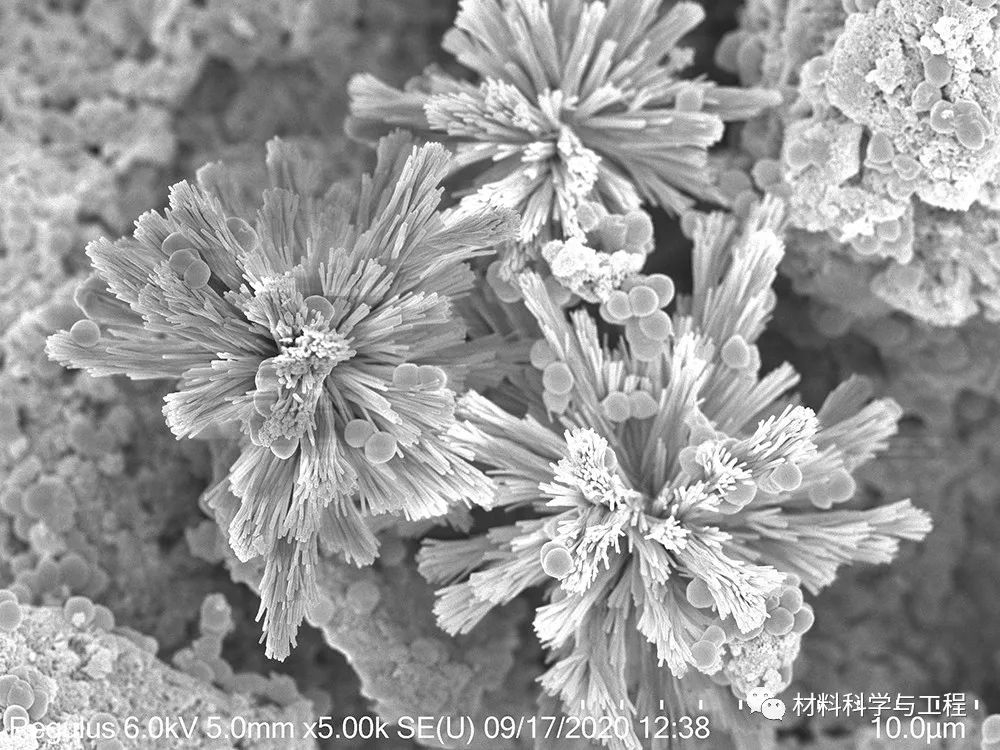

【23上海大学、中国科学院宁波材料技术与工程研究所:任虔弘】作品名称:海底世界。材料介绍:在热喷涂制备的羟基磷灰石涂层上贴附的表皮葡萄球菌。所用仪器:日立regulus 8230扫描电镜。科学阐释:羟基磷灰石是一种良好的的骨替代物,生物相容性优良。Ti作为一种良好的植入材料,表面制备羟基磷灰石与抗菌成分的复合涂层可兼顾力学性能和骨相容性。本作品用CastoDyn DS 8000热喷设备在Ti板热喷涂羟基磷灰石涂层,再进行24h的表皮葡萄球菌贴附,通过日立regulus 8230扫描电镜拍得。
◀ 左右滑动,查看原图 ▶

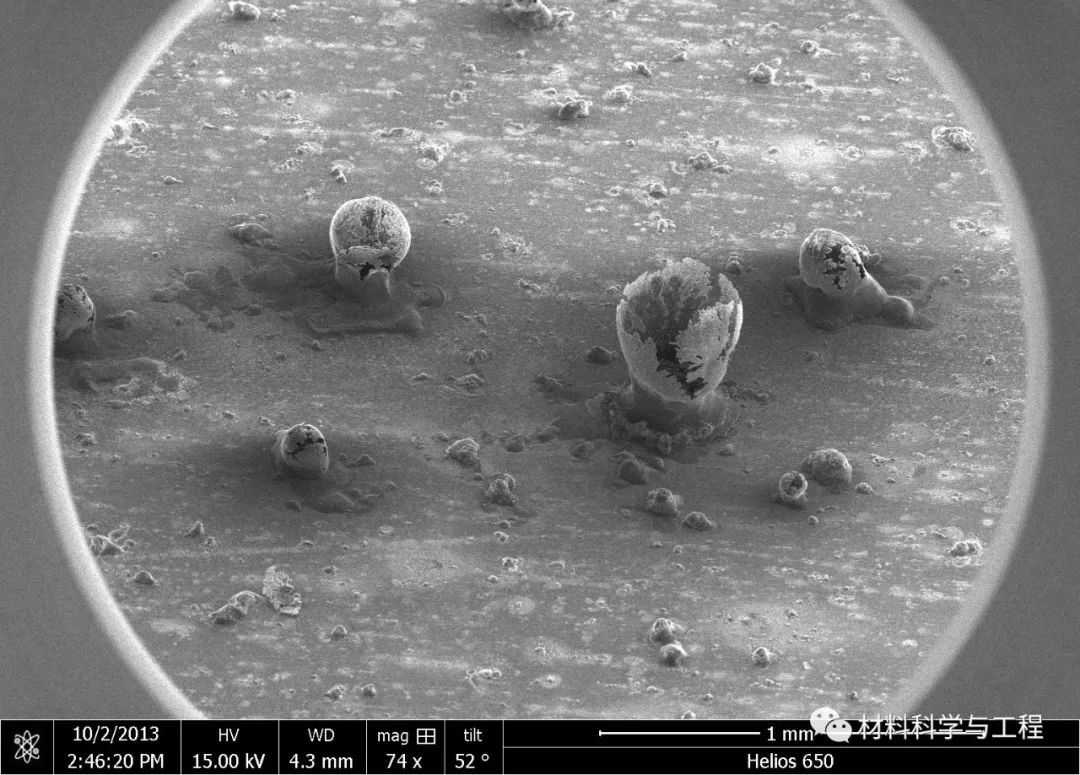

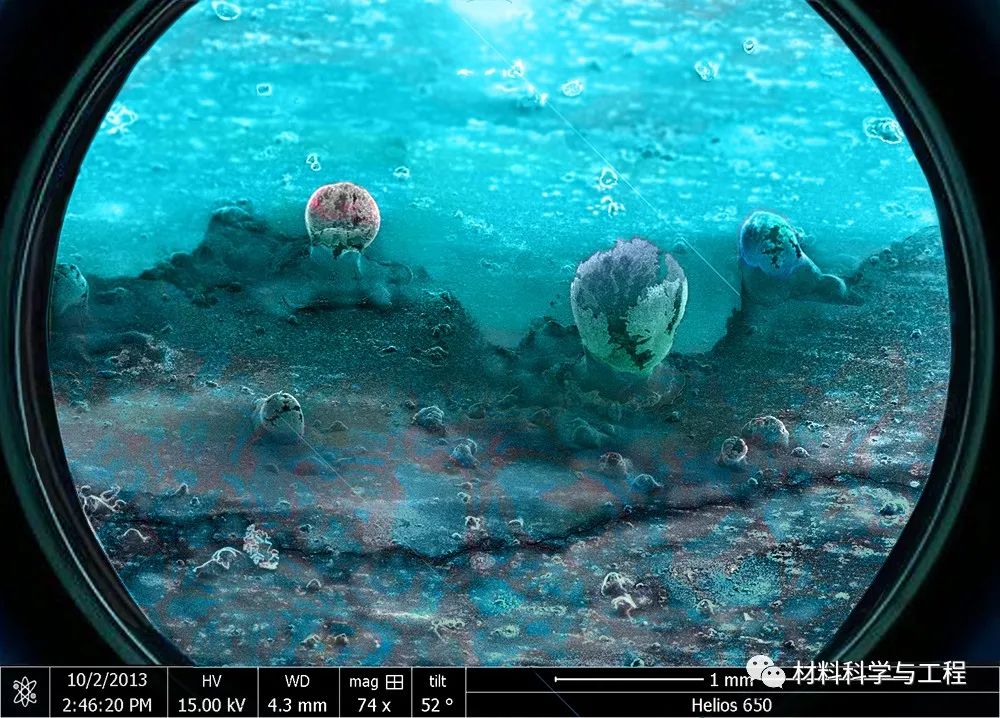

【24沈阳建筑大学:邓锦鹏,黎磊,葛依然;指导老师:万晔】作品名称:深海潜望。材料介绍:碳钢。所用仪器:NovaNano SEM 430扫描电镜(FEI,Netherland)。科学阐释:碳钢因物美价廉而获得广泛应用,然而海洋大气环境中存在的可溶盐气溶胶,将会沉积在碳钢表面并对其后期使用产生影响。本作品通过模拟大气腐蚀方法,在碳钢表面沉积NaCl,接着将其在腐蚀箱中暴露22小时,采用扫描电镜观察其表面,可以看到碳钢发生严重腐蚀,局部区域产生腐蚀瘤。

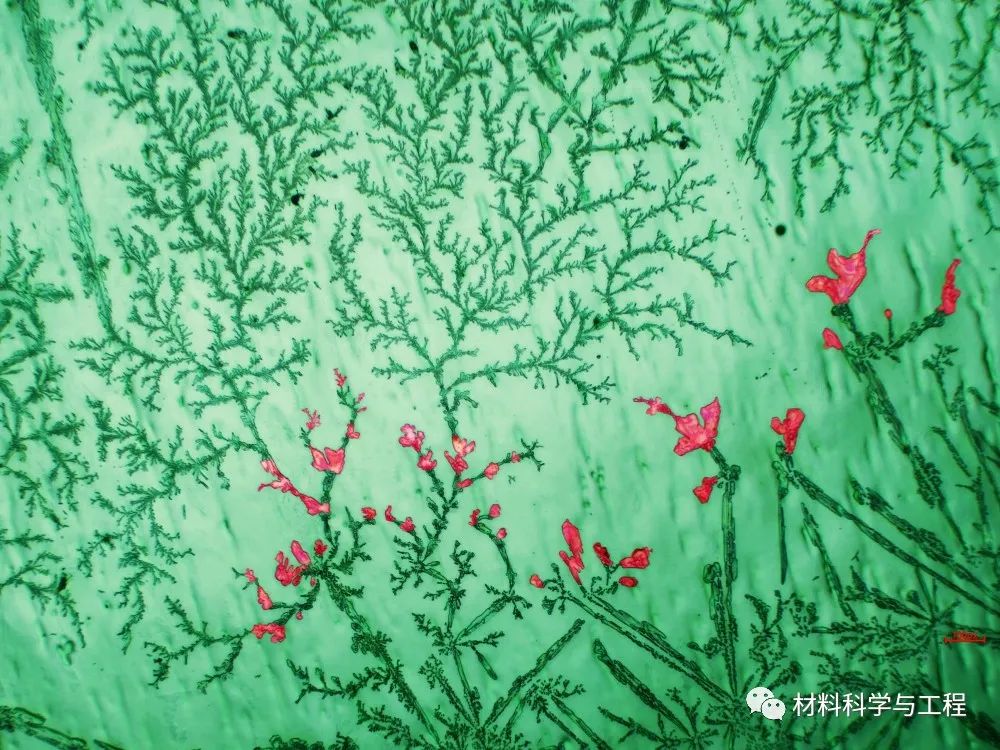

【25沈阳理工大学:盖阔,郭禹含,张方露;指导教师:李建军,冯爱惠】作品名称:《雨中草色绿堪染,枝上桃花红欲然》。材料介绍:304不锈钢。所用仪器:金相显微镜NIKONM300。科学阐释:304不锈钢是目前应用最广泛的一种铬镍不锈钢,有良好的耐蚀性、耐热性、低温强度、加工性能和可焊性。观察样品制备方式与一般金相观察实验相同,但加入了电解抛光步骤。电解参数为15V时间30S,电解液采用高氯酸加氯化铁。

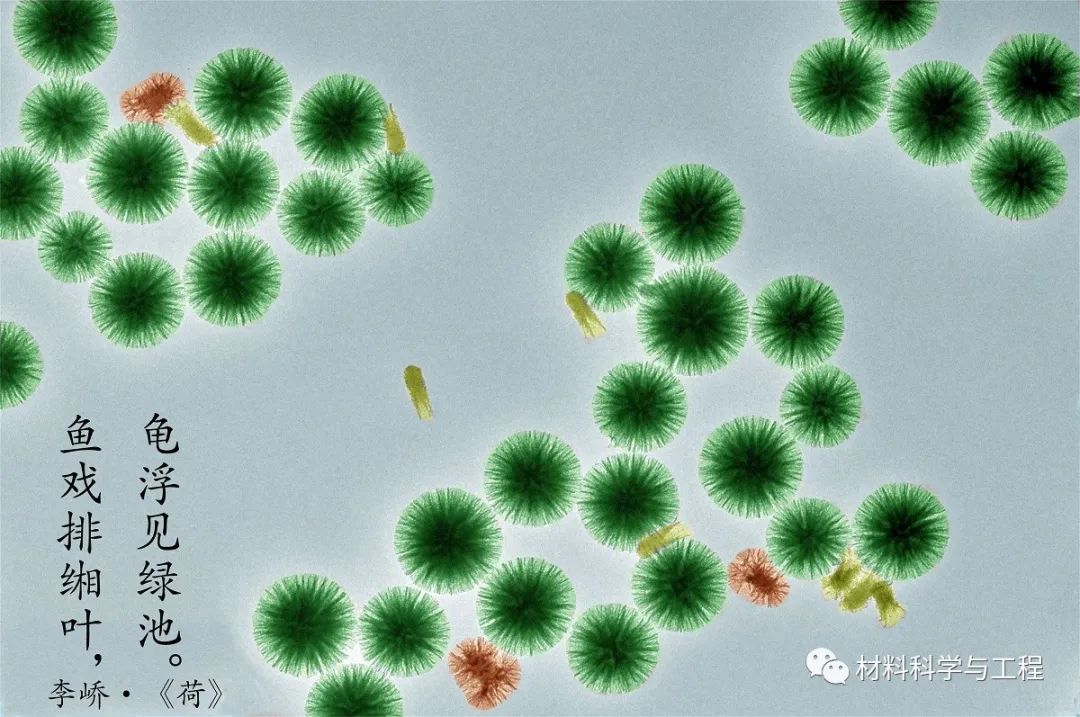

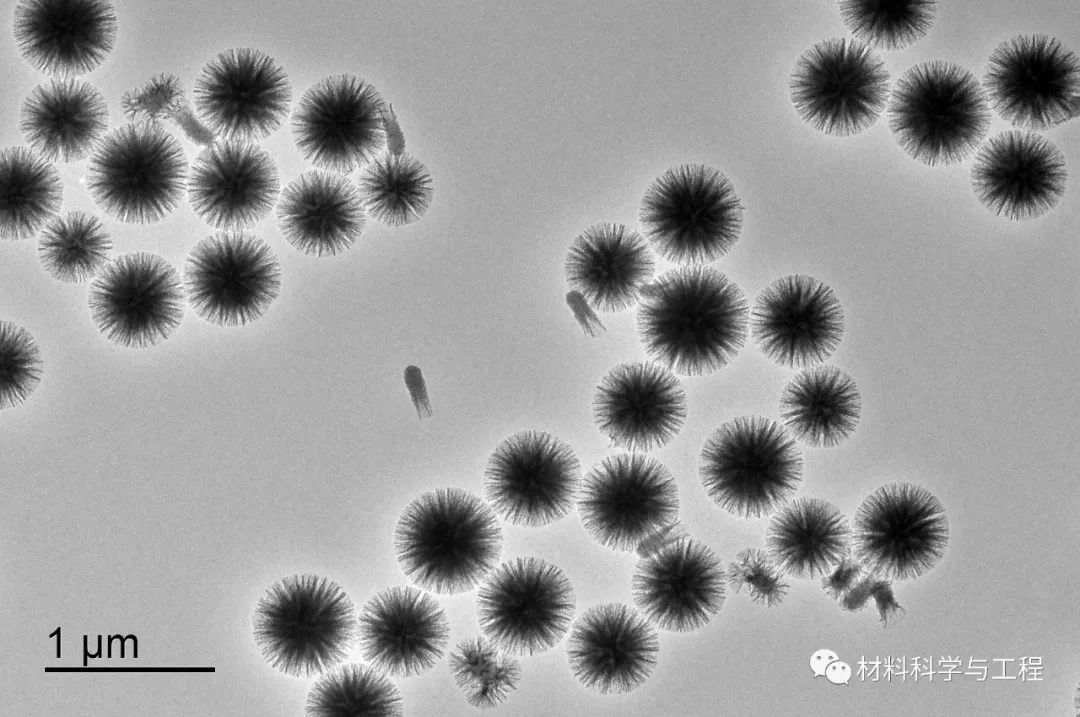

【26延安大学:王亚斌】荷塘。材料介绍:树枝状介孔二氧化硅纳米球。所用仪器:透射电子显微镜。科学阐释:树枝状介孔二氧化硅纳米球具备三维中心辐射状孔道和多级孔结构。与传统介孔材料相比,其具有更高的比表面积、更大的孔体积、更高的孔渗透性和粒子内表面更易接触性等优点。客体物质(如极小的纳米粒子)能够沿着中心辐射状孔道进行负载和/或输送,甚至与化学改性所得内部活性位点发生反应。因此,树枝状介孔二氧化硅纳米球是一种富有前景的载体平台,可以用来构筑新型纳米催化剂、吸附剂、基因/蛋白质/药物的递送系统等。TEM图代表合成体系未反应完全,包括最初形态、中间形态和球形的产物。
◀ 左右滑动,查看原图 ▶

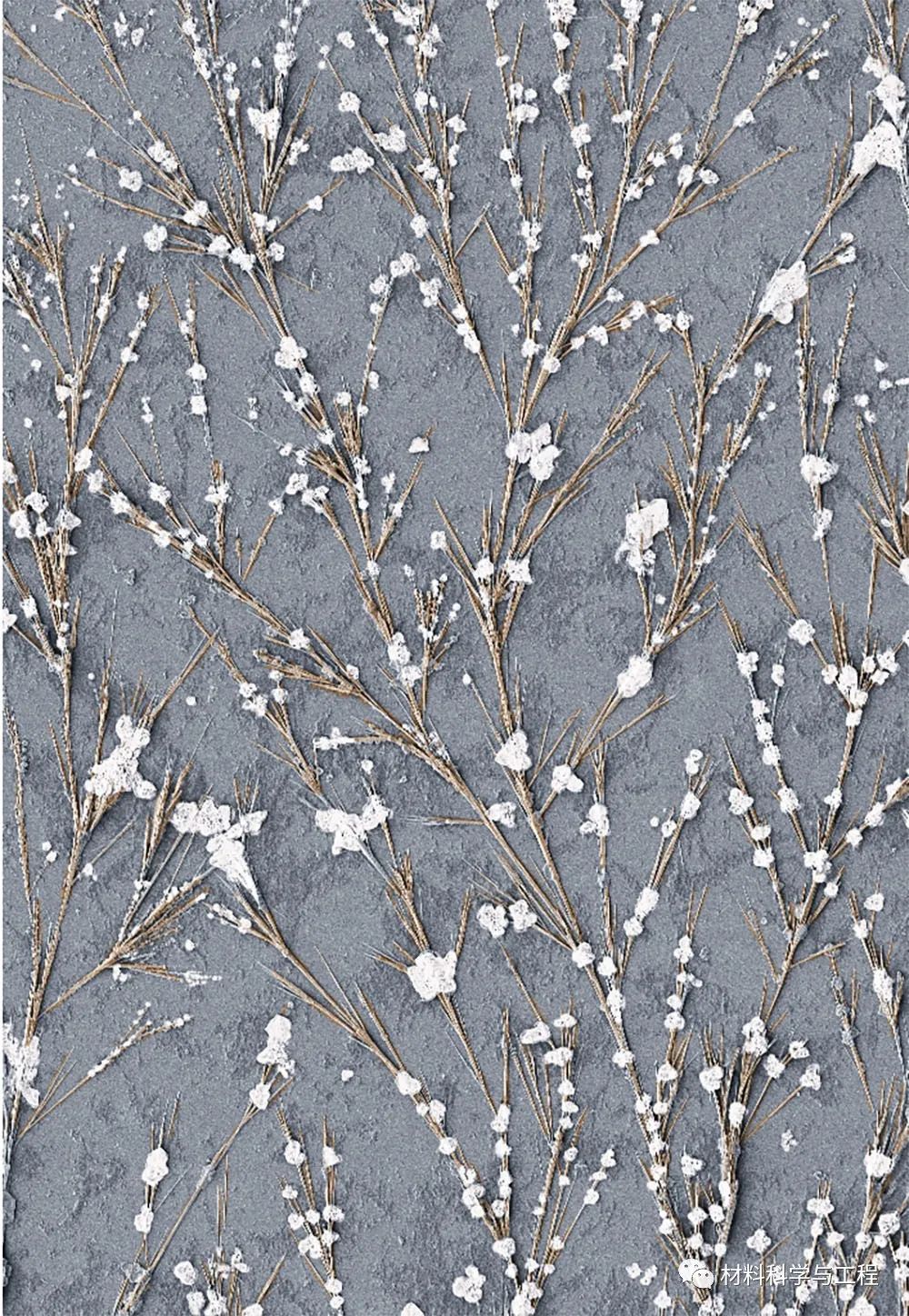

【27浙江理工大学:符浩】原图是扫描电子显微镜下拍的聚乙烯亚胺接枝纤维素显微形貌图片,图中针状结构是超细的氧化聚乙烯亚胺晶体,多数的晶体连接在一起,形成了一幅盛开的梅花的景象。

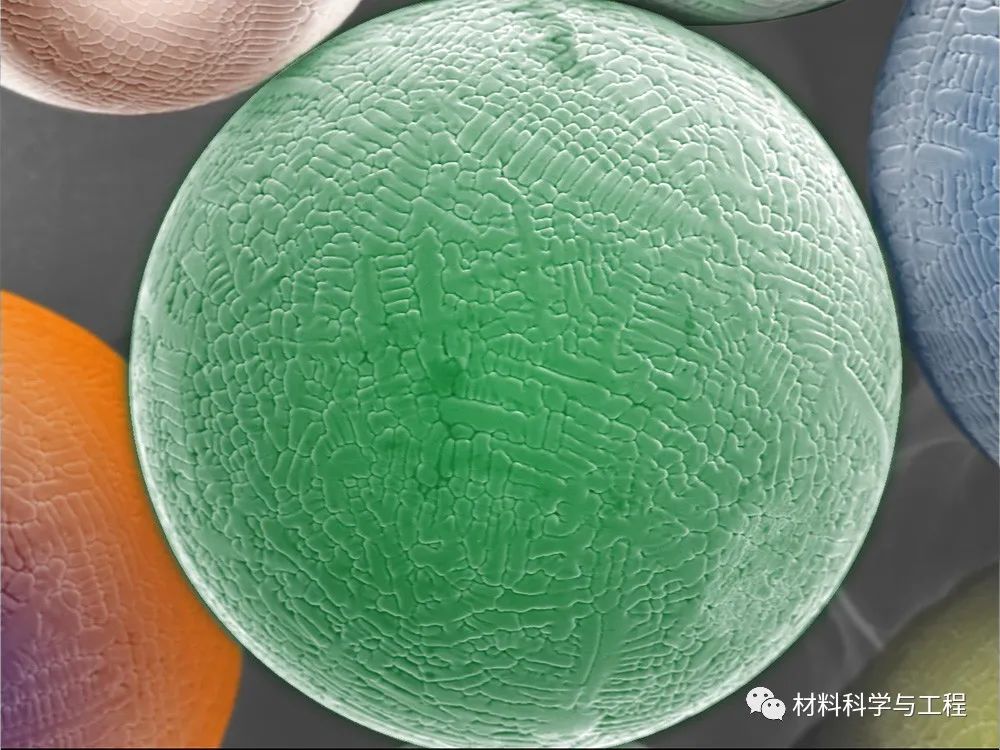

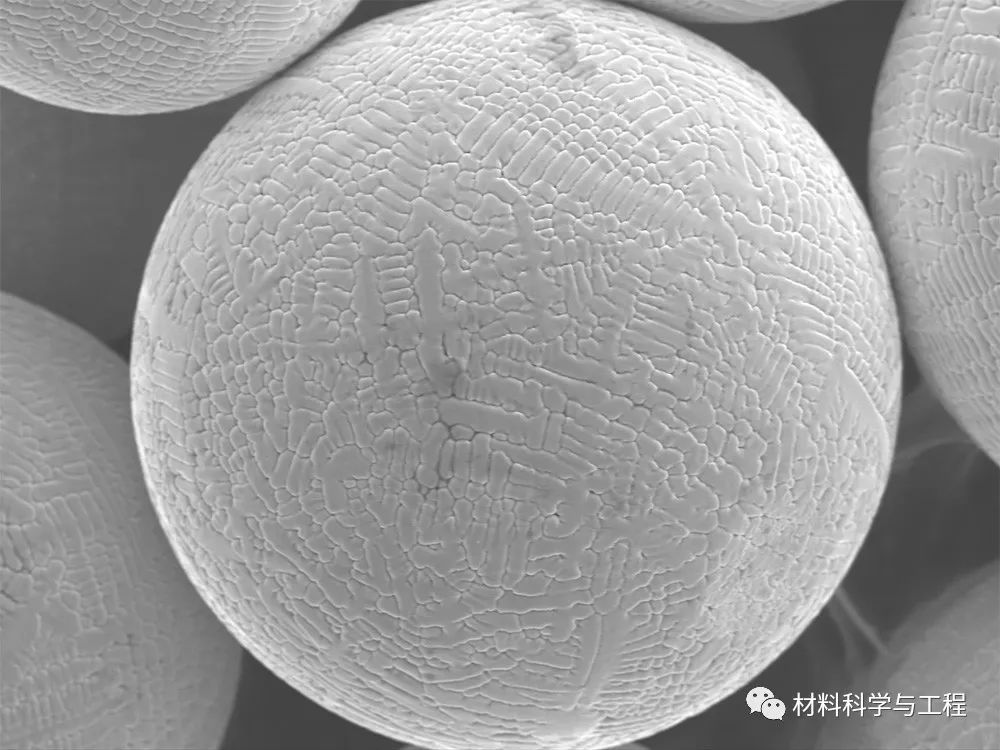

【28郑州航空工业管理学院:李贵忠,康佳臣,张赞】作品名称:《小球大用》。材料:FGH4096高温合金粉体。所用仪器:扫描电子显微镜(SEM)。科学阐释:本图拍摄的粉体是采用等离子旋转电极法制得(P粉),经过180目、240目的筛网筛选后,用SEM拍摄的显微图片,FGH4096高温合金广泛应用于航空航天等领域。

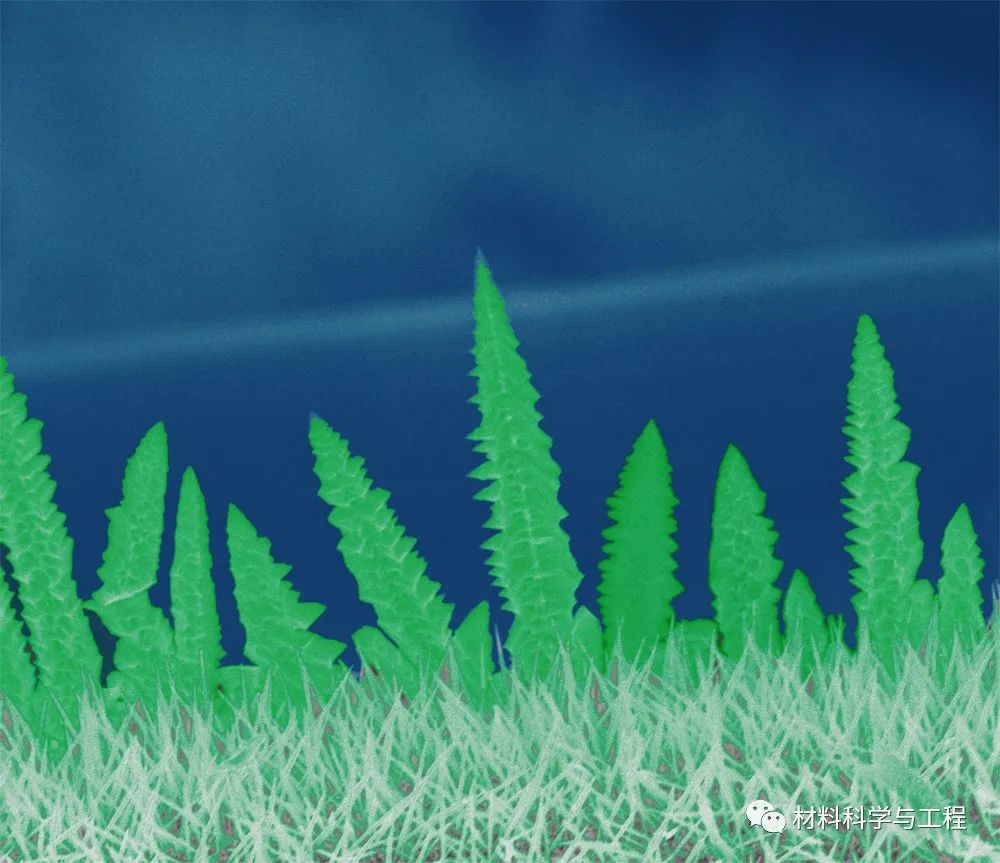

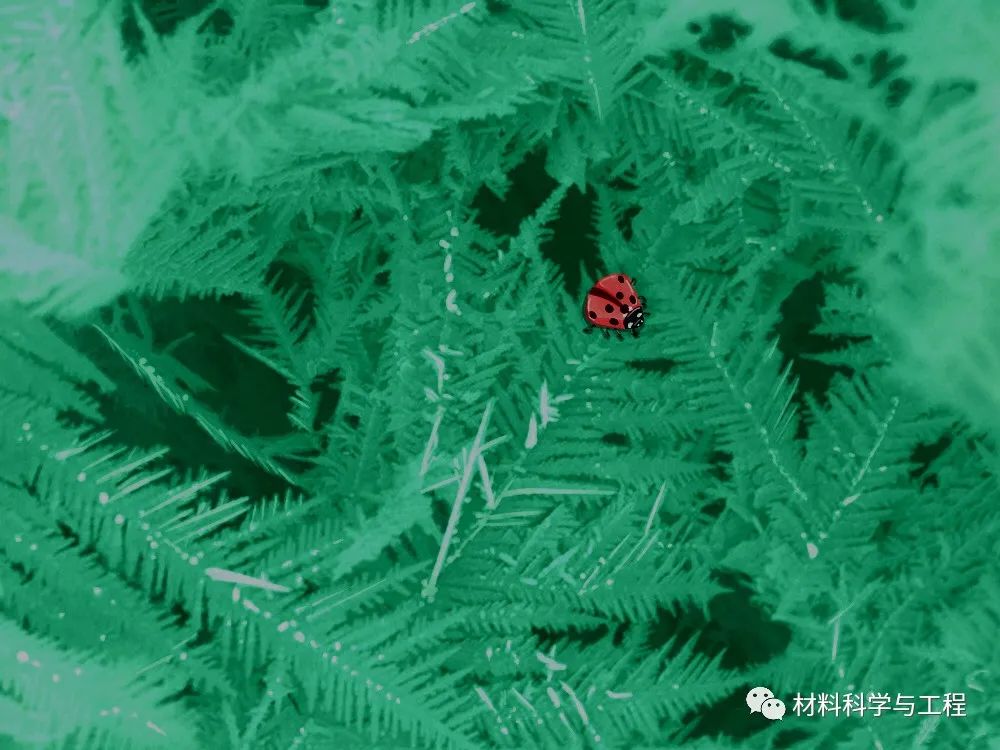

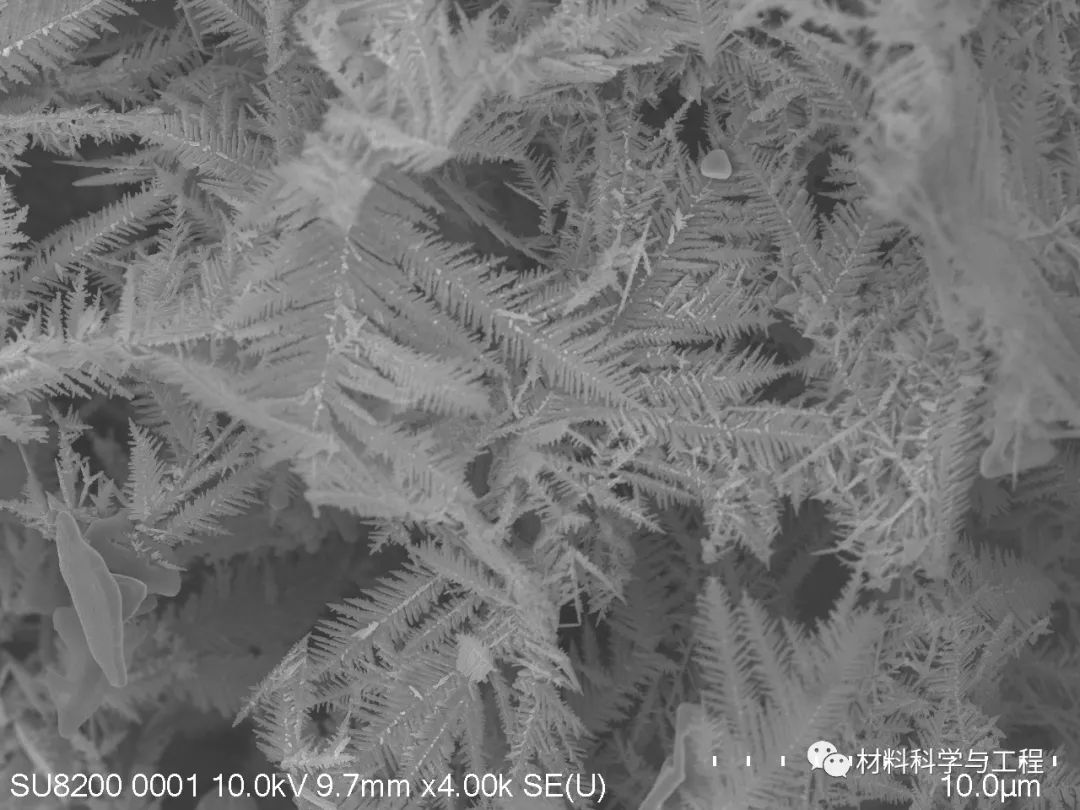

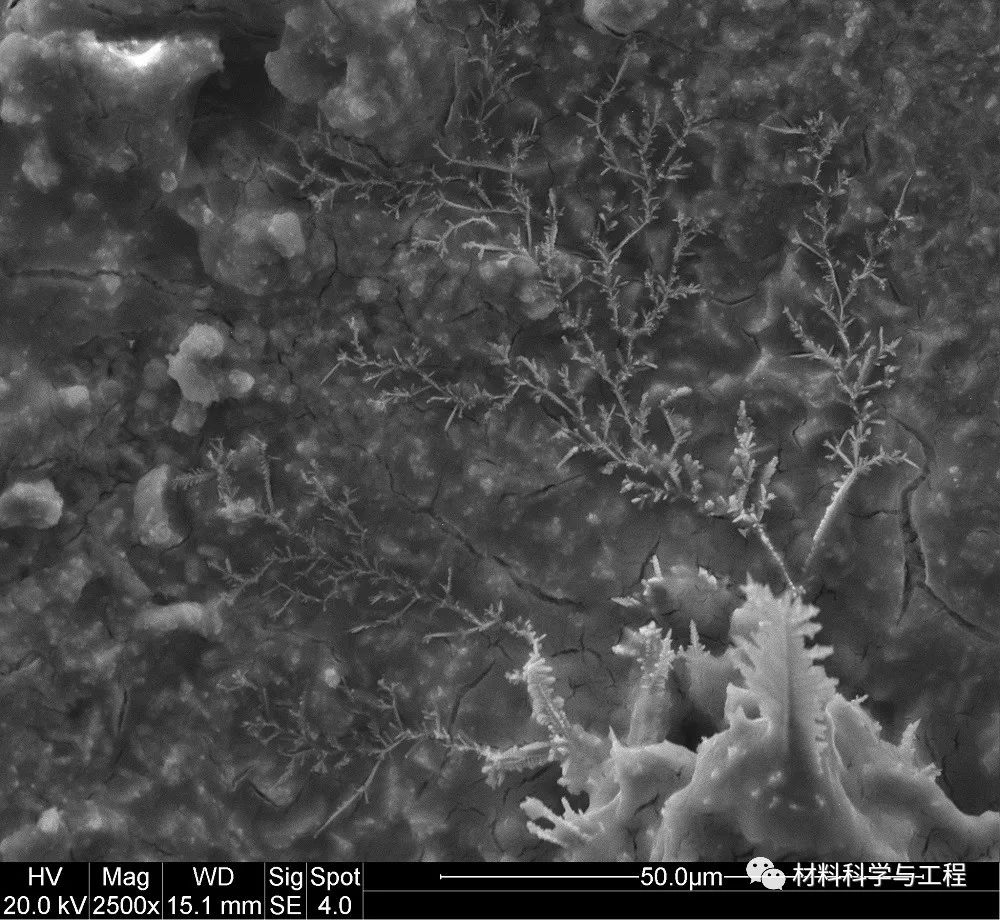

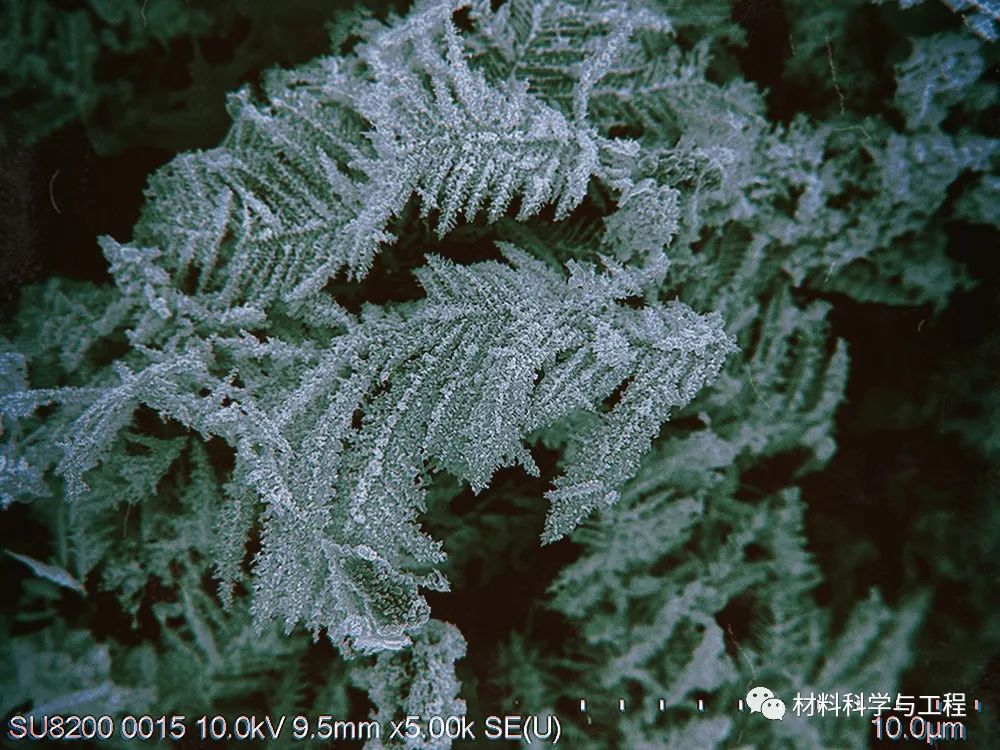

【29中国矿业大学:苗屹冬,车沛彤;指导教师:孙亚云,赵潇,隋艳伟,薛晓兰】作品名称:岁寒松趣。材料名称:树枝晶铜。仪器型号:HITACHI UHR FE-SEM SU8220扫描电子显微镜。科学阐释:原图中的材料是通过电化学沉积方法制备的树枝晶铜,在沉积液中加入卤素作为各向异性生长催化剂,使其按照特定晶相,自发生长成树枝状。在生长较为规则的枝晶铜表面,观察到些许杂质。合理设计的纳微尺度铜在催化、储能等领域有着众多应用。
◀ 左右滑动,查看原图 ▶

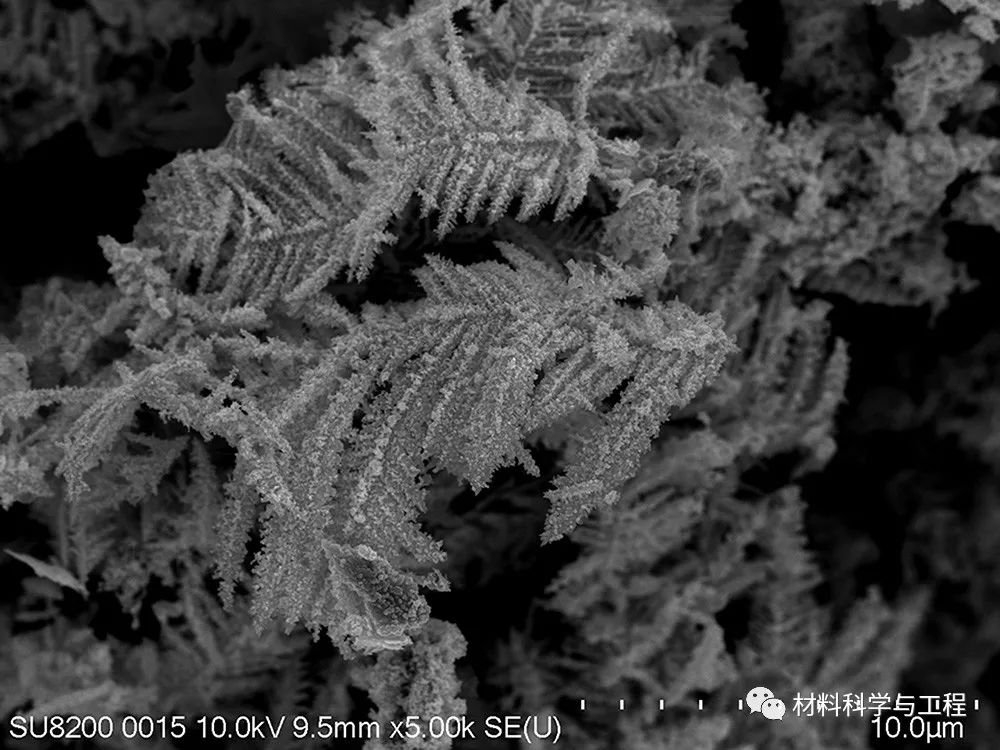

【30中国矿业大学:李松江、刘燕才、曹红伟】作品名称:冬日绵绵。作品简介:ZnO/Ag微观结构,由银包裹的锌粉经等离子喷涂后形成。拍摄仪器:场发射扫描电镜拍摄(SU8220)。作品描述:初冬,下了一场小雪,材料与物理学院旁的松树上盖了一丝丝雪,我惊奇的发现,它和我的实验作品竟是一样的,我惊呼,原来你一直陪伴在我身旁,无论寒冬,无论实验。
