ASSAB CORRAX
Corrax不锈模具钢具有独特的性能，使其成为众多苛刻要求的应用的最佳选择。其卓越的耐腐蚀性和高达50HRC的硬度使其非常适合模具制造：
z 医疗部件

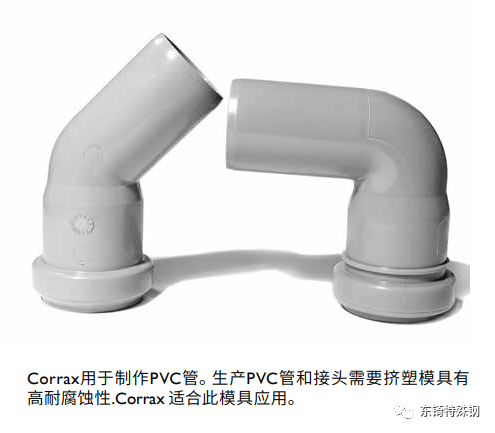

z 零件由腐蚀性塑料制成，如 PVC
z 由橡胶制成的部件以及在洁净室环境中运行的模具有两大优势使得模具用户可以依靠：Corrax卓越的不锈钢特性大大降低了维护成本。在长时间的生产过程中可以保持恒定的循环时间。通过非常简单的热处理，模具制造商可以获得32-50 HRC的硬度。

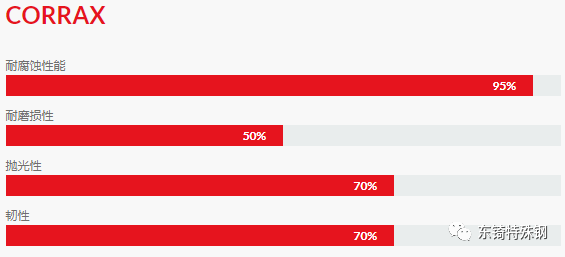

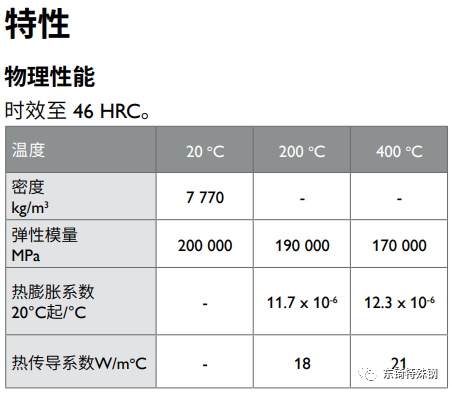

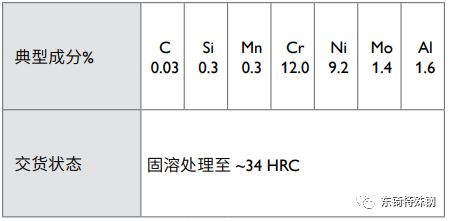

ASSAB CORRAX 简介
与其它传统的不锈工具钢比较，Corrax具有以下优点：
z 硬度范围广，可在425-600℃之间经由时效硬化处理达到34–50 HRC。
z 时效硬化处理中非常好的尺寸稳定性。
z 大尺寸也能保证均匀的性。
z 非常好的焊接性能，无需焊前预热。
z 火花加工后无硬化“白层”。

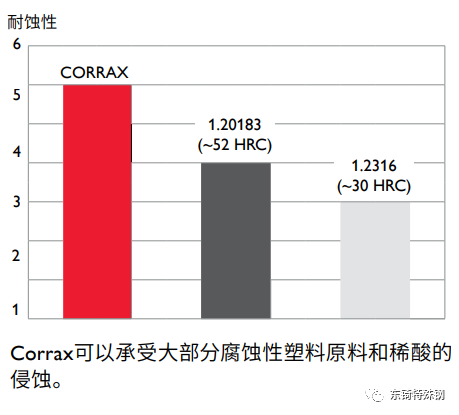

z 抗腐蚀性优于AISI 420和WNr. 1.2083。

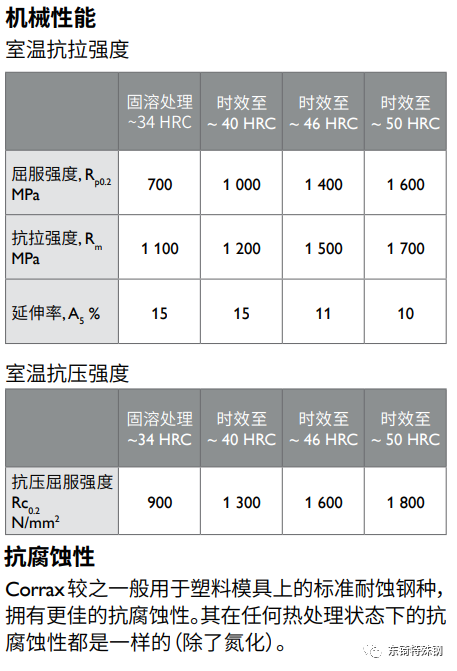

ASSAB CORRAX 应用
z 注塑模
– 腐蚀性塑胶原料
– 橡胶
– 医疗和食品器械
z 挤塑模
z 塑料成形
– 螺杆
z 工程部件
Corrax制作的模具也可以抵抗潮湿的服役和贮藏环境，并且比其他标准的整体硬化钢种显示出更好的抗应力腐蚀开裂性能。
ASSAB CORRAX 热处理
Corrax 以固溶处理状态供货，可直接使用。但若需热处理到更高的硬度则可参照以下的推荐。
去应力回火
Corrax无法进行常规的应力消除。由于当加热至常规的应力消除处理温度，Corrax将发生时效 。
时效处理

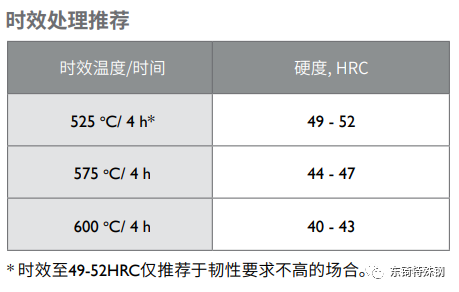

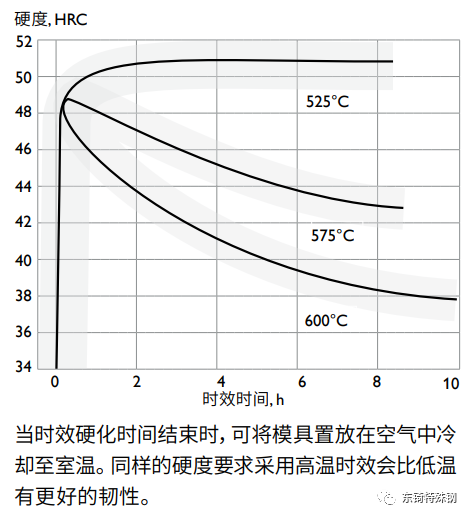

Corrax 可直接使用供货态。更高的使用硬度可通过时效硬化来达成。下图所示为获得所需硬度，时效硬化温度及时间的推荐。时效硬化时间就是当模具完全热透后在时效硬化温度所持续的时间。
如果使用Corrax的工作温度超过200oC, 则不建议采用固溶处理状态（即供货态），以避免使用时产生时效硬化。
固溶处理
如果Corrax已进行了时效处理但需回到供货态，可以进行固溶处理。固溶处理工艺为加热至850oC，保温30分钟，空冷。
尺寸改变

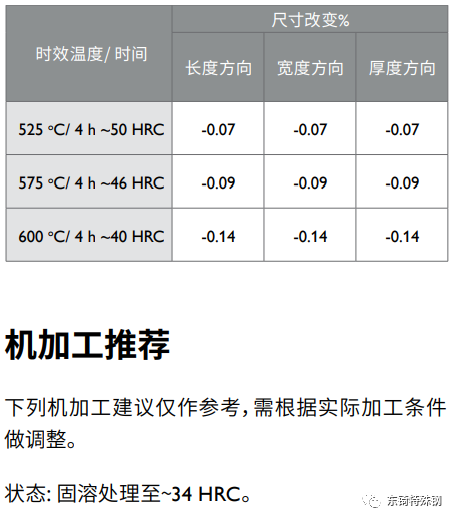

时效硬化会造成体积少量但均匀的变小。下表显示时效硬化时可预见的收缩。
Coolmould

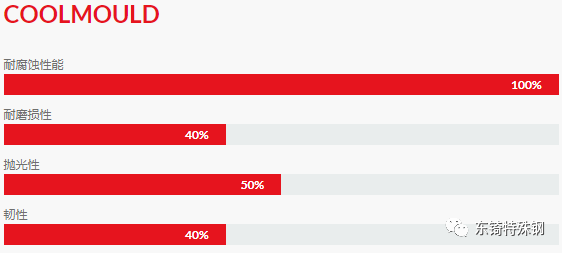

Coolmould是一种用于塑料成型模具的高强度铍铜合金。其主要性能包括：
z 高导热性
z 良好的耐腐蚀性
z 良好的抛光性
z 良好的耐磨性
z 良好的抗粘着性能
z 良好的机械加工性
z 高强度和高硬度
z 卓越的焊接性
Coolmould被广泛用于注塑成型模具或模具的型芯及嵌件。在模具中使用时，可有效冷却热点，减少或消除对冷却通道的需求。

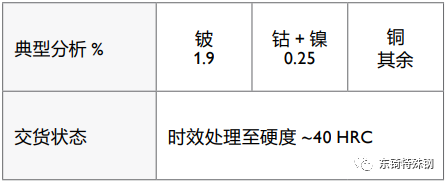

Coolmould提供圆棒和平板锻件，预加工芯棒和焊丝。

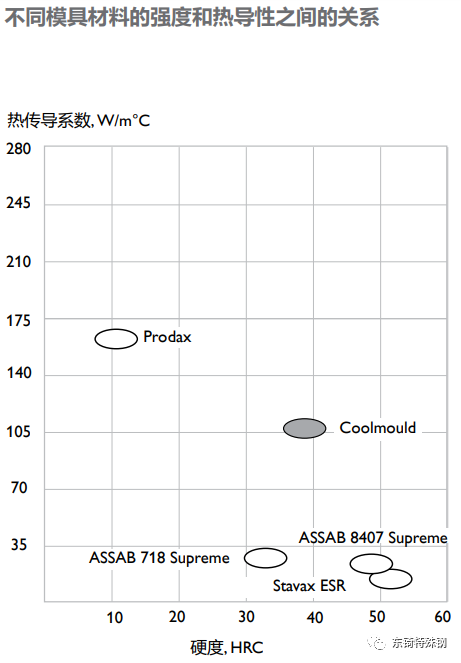

Coolmould的导热性比钢材高3至5倍，确保散热均匀快速，减少零件变形翘曲，提高复制精度，避免出现类似缺陷。在许多情况下，即使只在模具的特定位置使用这样的型芯和嵌件，也可显著减少循环时间。
应用
Coolmould铍铜合金的特殊性能使其成为适用于各种成型条件的模具/型芯/嵌件材料，尤其适用于对高导热性、耐腐蚀性和良好抛光性的组合性能要求高的情况。
z 吹塑模具：夹断、颈环和夹持件
z 注塑模具：模具、型芯、嵌件
z 注射喷嘴和热流道系统的歧管

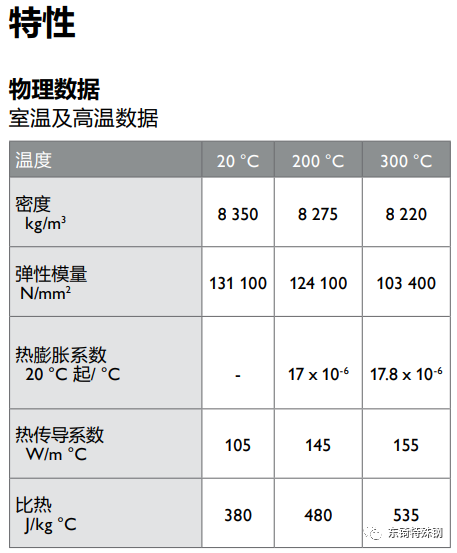

注意：提高合金含量有助于提高强度，但会降低导热性。但是，这只适用于同一材料类别之间的比较，如钢材与钢材之间，或铜则与铜合金进行比较。

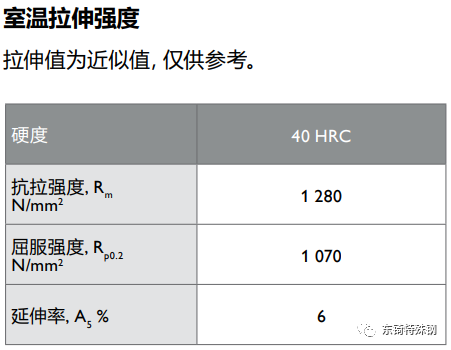

热处理
Coolmould 在热处理条件下交付 —— 通常无需额外热处理。
