1. 沿晶断裂的定义：沿晶断裂是指金属材料中的裂纹沿晶界扩展而产生的一种断裂。当沿晶断裂断口形貌呈粒状时又称晶间颗粒断裂。多数情况下沿晶断裂属于脆性断裂，但也可能出现韧性断裂，如高温蠕变断裂。当金属或合金沿晶界析出连续或不连续的网状脆性相时，在外力的作用下，这些网状脆性相将直接承受载荷，很易于破碎形成裂纹并使裂纹沿晶界扩展，造成试样沿晶界断裂，它是完全脆性的正断。

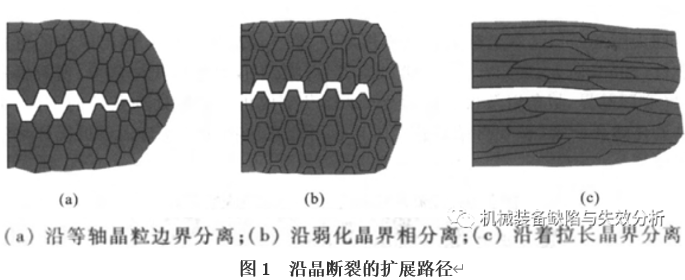

3.沿晶断裂的扩展路径（图1）：沿晶断口的形貌取决于材料本身晶粒的形状。
4.沿晶断口的分类：
（1）按断口表面形态分类：

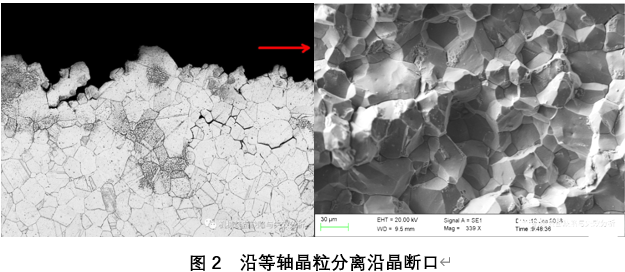

a、常见的沿晶分离（图2）：断口呈现不同程度的晶粒多面体外形的岩石状花样或，晶粒明显，且立体感强，晶界上多显示光滑无特征形貌。

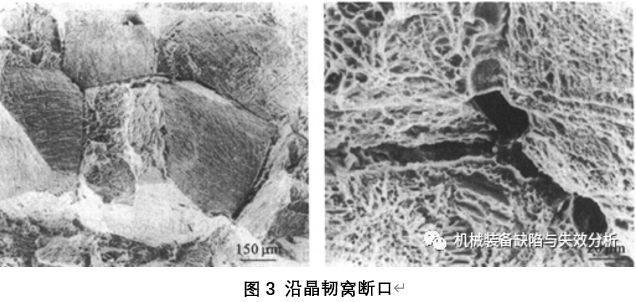

b、沿晶韧窝断口（图3）：断口表面的晶界上有大量的小韧窝，这是晶界显微空洞生核长大连接的结果。
（2）按产生晶间脆性的原因分类（介绍常见的3种）：

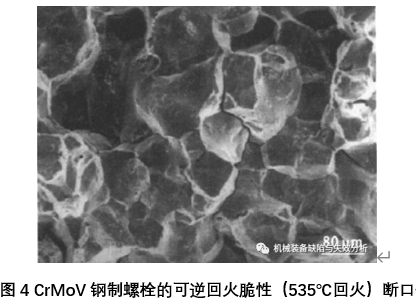

a、和热偏析有关的沿着晶断口，如回火脆断口（图4）；

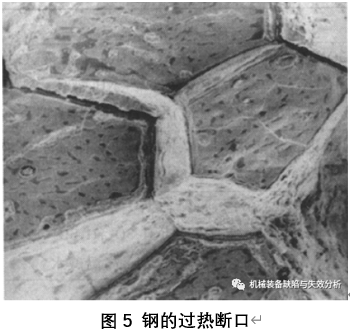

b、由晶间沉淀相诱发的沿晶断口（图5）；
c、由于环境介质作用造成的沿晶断口，包括:

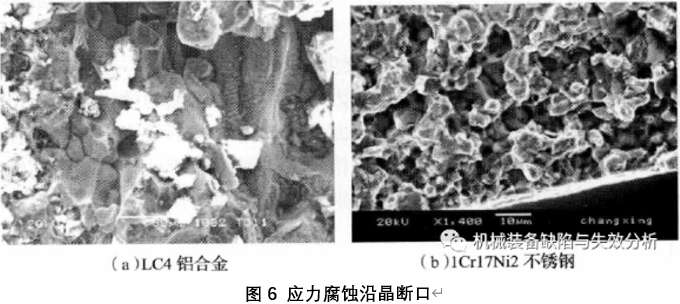

a)应力腐蚀沿晶断口（图6）

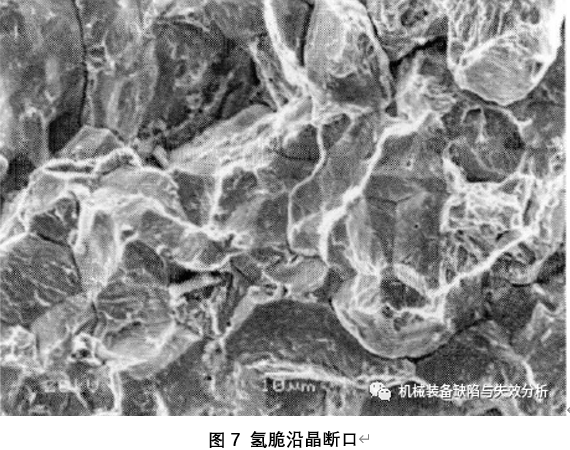

b)氢脆沿晶脆性断口（图7）

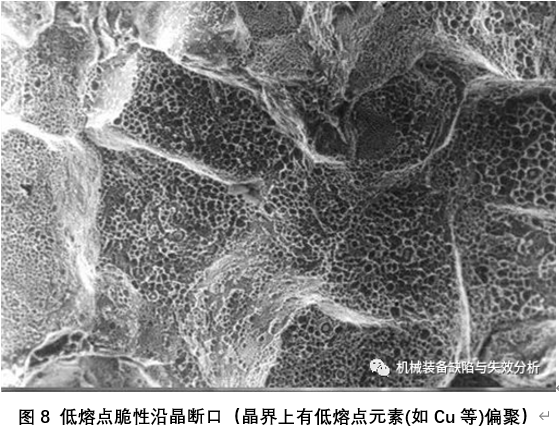

c)低熔点金属脆性沿晶断口（图8）

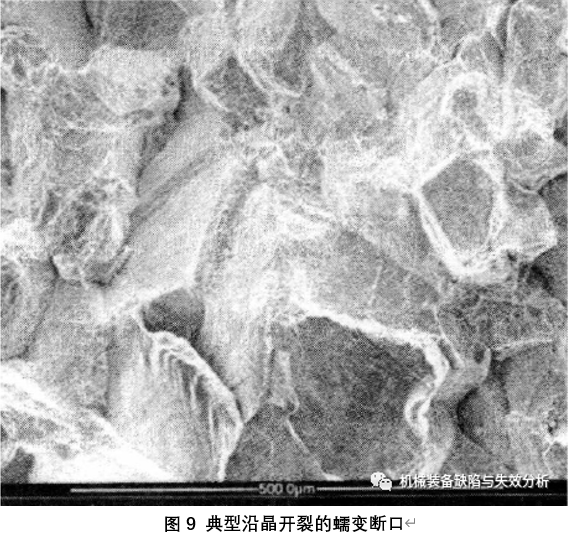

9)蠕变沿晶断口(图9)。
文章来源：机械装备缺陷与失效分析
