等温正火组织分析
45#等温正火冷却速度对组织的影响
（1）冷却速度过快出现除珠光体和铁素体以外组织。
（2）组织为P+F，如何通过F判断冷却速度。
（3）组织为P+F，如何通过P判断冷却速度。
冷却速度过快出现除珠光体和铁素体以外组织。

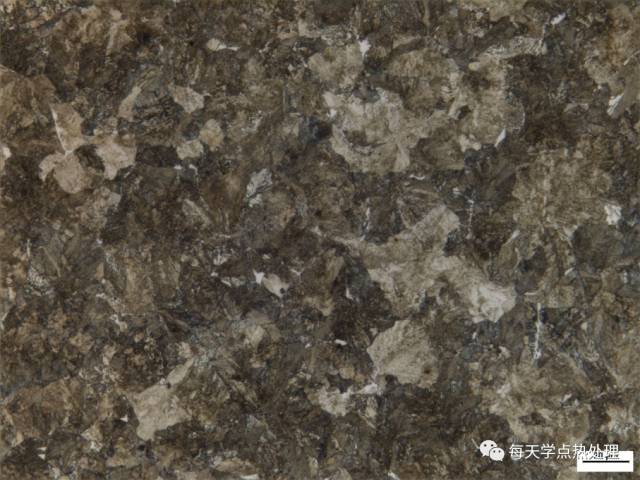

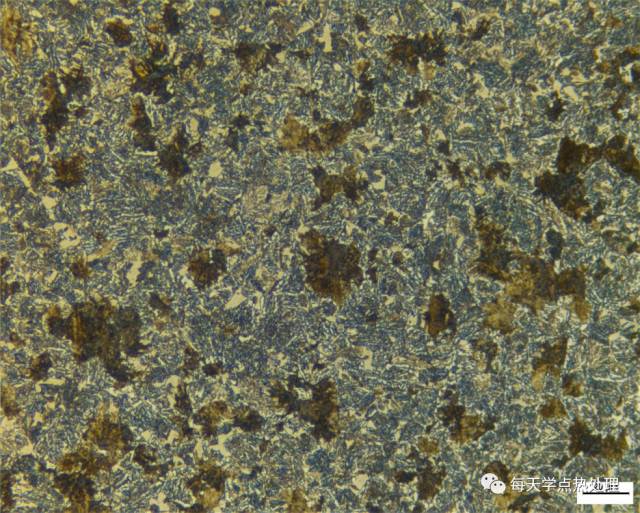

55Cr3热轧态 500x
55Cr3热轧态 1000x

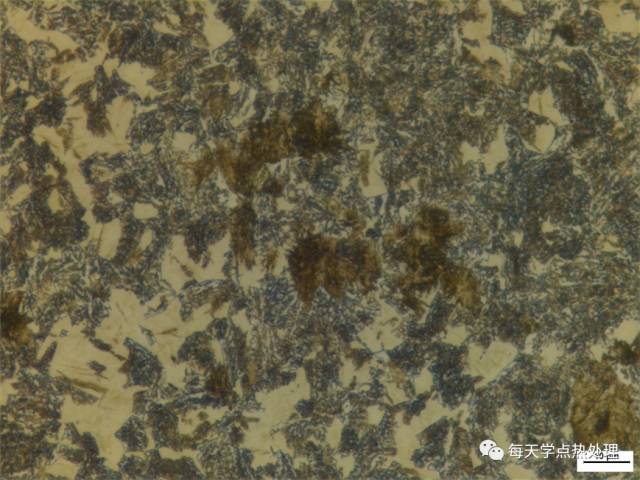

55Cr3热轧态 500x
55Cr3热轧态 1000x
组织为P+F，如何通过F判断冷却速度

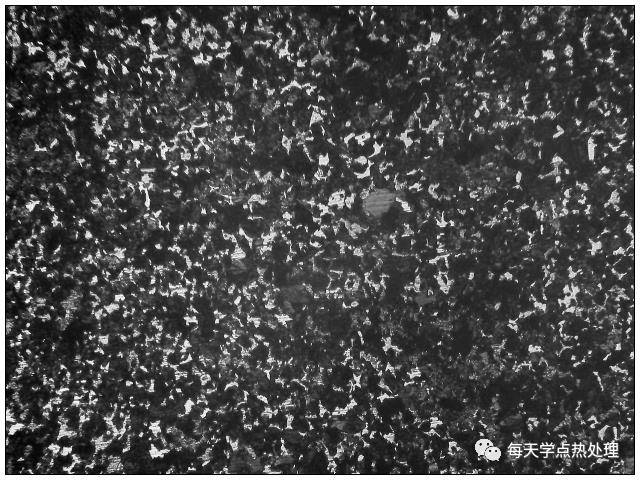

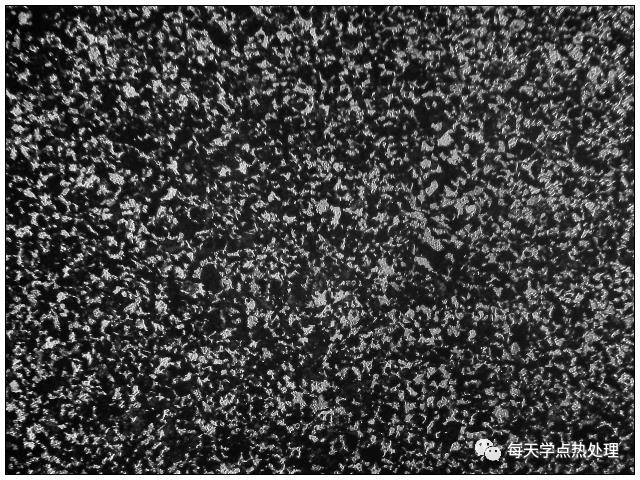

60Si2Mn退火态 200x
60Si2Mn退火态 1000x

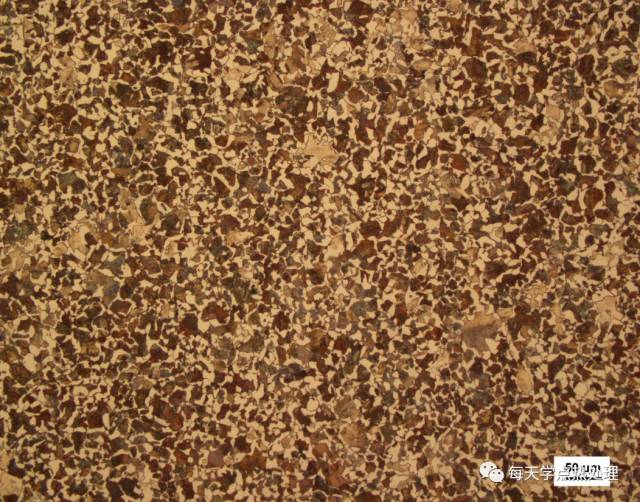

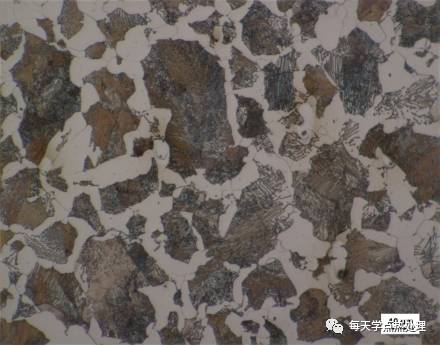

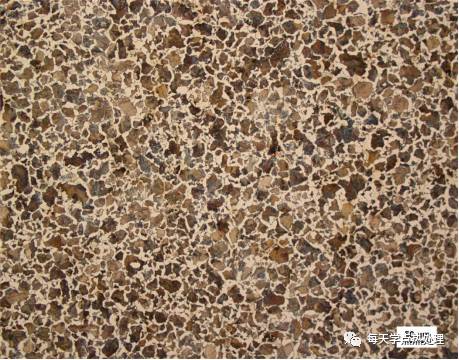

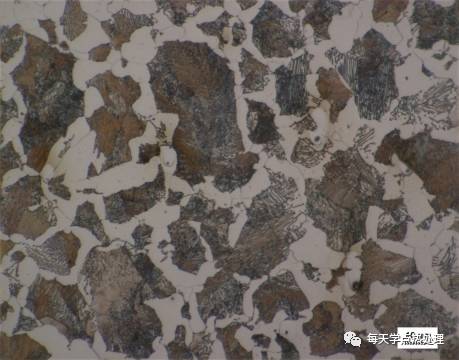

45#等温正火态 200x

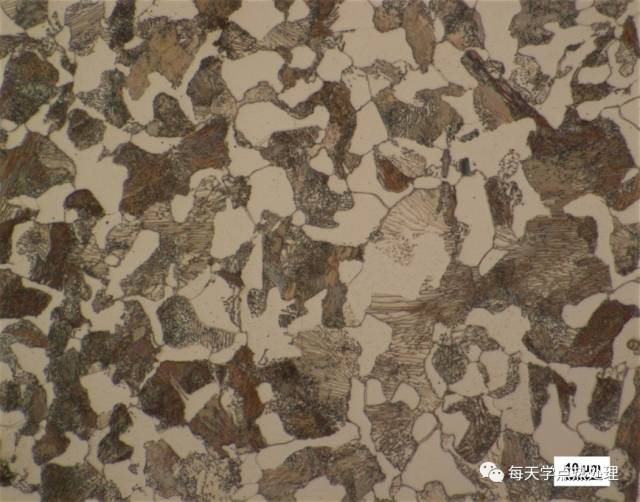

45#等温正火态 1000x

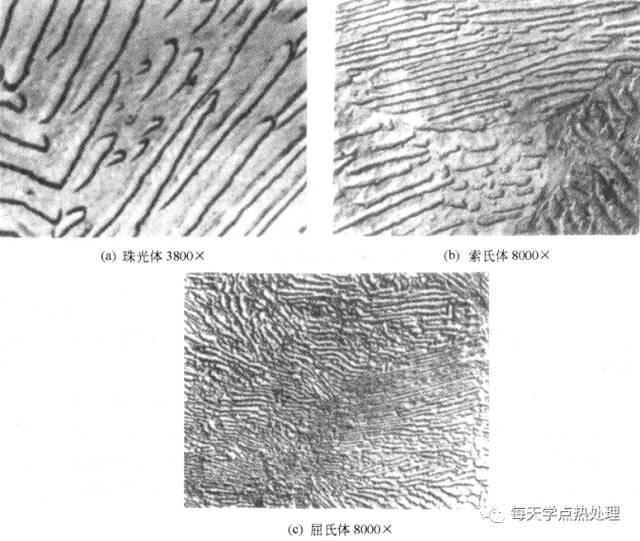

组织为P+F，如何通过P判断冷却速度。
60Si2Mn退火态 1000x

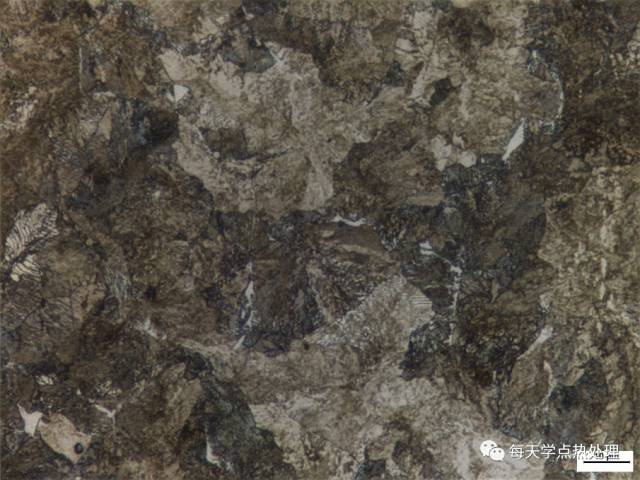

60Si2Mn热轧态 1000x

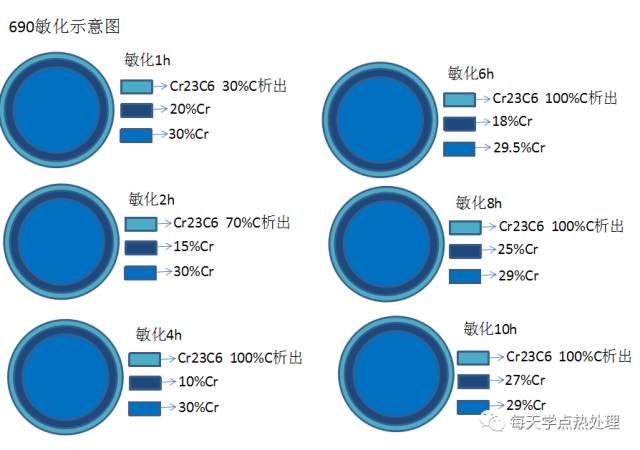

690合金、316敏化处理对其影响
690合金具有优良的抗晶间腐蚀和抗晶间应力腐蚀开裂的能力，压水堆核电站蒸汽发生器传热管用材料经过了一个 发展历程，包括304奥氏体不锈钢、600合金、690合金。对600合金服役中的腐蚀失效研究表明，晶间腐蚀和晶间应力腐蚀开裂是主要问题，而经过TT处理后失效大大减少。
316不锈钢为奥氏体不锈钢，失效形式主要是晶界腐蚀开裂。经过焊接后的316很容易在焊接部位失效，主要原因是焊接部位高温敏化，大量结晶碳化铬析出，造成晶界不耐腐蚀，最终晶界腐蚀开裂。
316敏化处理对其影响

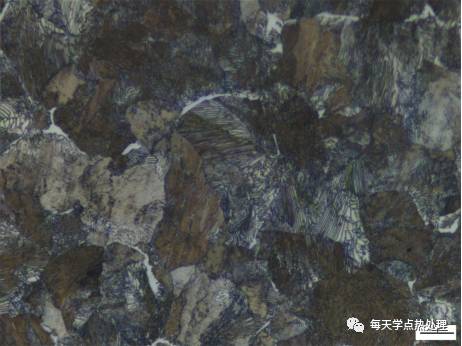

316开裂件金相 1000x

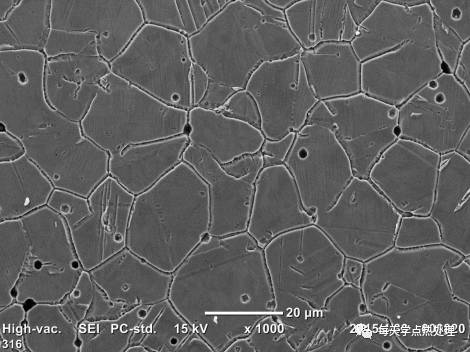

316开裂件SEM照片 1000x

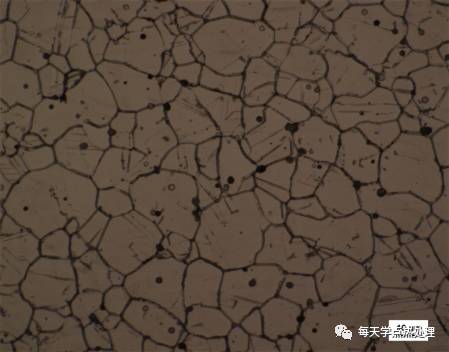

316开裂件固溶处理后金相 1000x

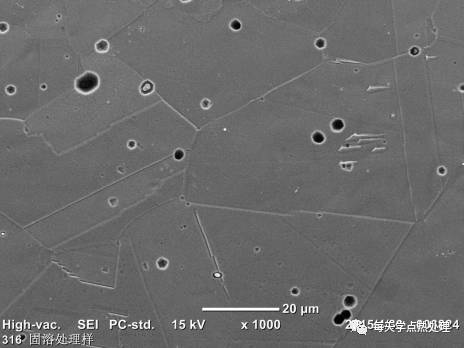

316开裂件固溶处理后SEM照片 1000x

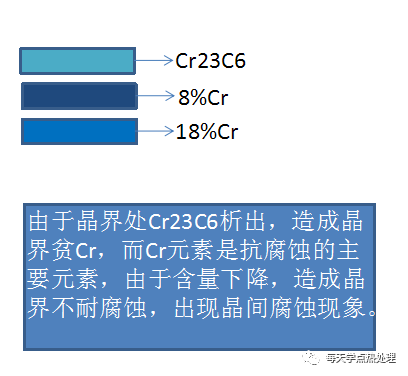

316奥氏体不锈钢敏化示意图
690合金TT处理对其影响

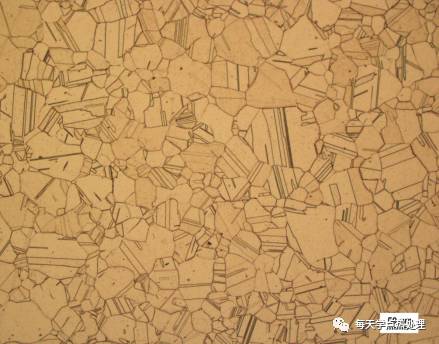

690固溶后金相 200x

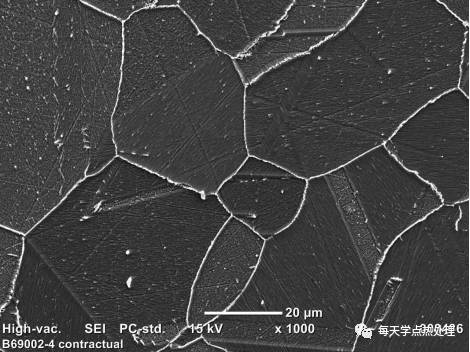

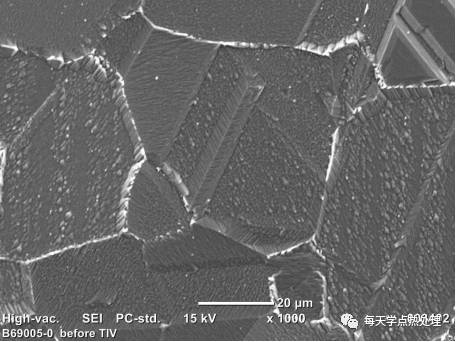

690固溶后SEM照片 1000x

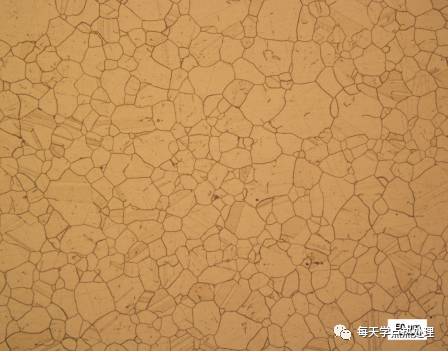

690TT后金相 200x
690TT后SEM照片 1000x

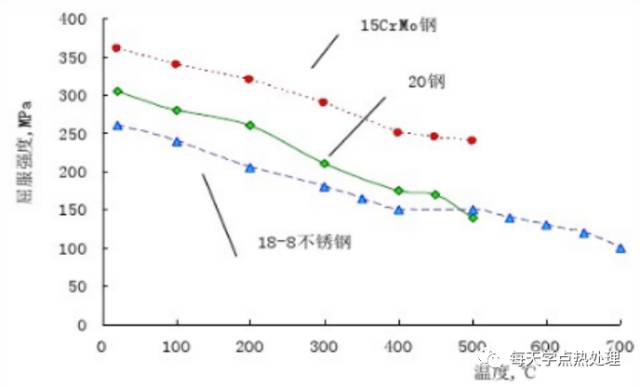

温度对屈服强度的影响
随温度的升高，屈服强度下降。
