概述

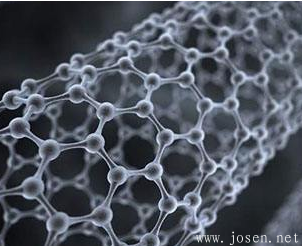

石墨烯（Graphene）是一种由碳原子以sp2杂化方式形成的蜂窝状平面薄膜，是一种只有一个原子层厚度的准二维材料，所以又叫做单原子层石墨。英国曼彻斯特大学物理学家安德烈·盖姆和康斯坦丁·诺沃肖洛夫，用微机械剥离法成功从石墨中分离出石墨烯，因此共同获得2010年诺贝尔物理学奖。石墨烯常见的粉体生产的方法为机械剥离法、氧化还原法、SiC外延生长法，薄膜生产方法为化学气相沉积法（CVD）。[1] 由于其十分良好的强度、柔韧、导电、导热、光学特性，在物理学、材料学、电子信息、计算机、航空航天等领域都得到了长足的发展。
作为目前发现的最薄、强度最大、导电导热性能最强的一种新型纳米材料，石墨烯被称为“黑金”，是“新材料之王”，科学家甚至预言石墨烯将“彻底改变21世纪”。极有可能掀起一场席卷全球的颠覆性新技术新产业革命。
工作原理
应用
随着批量化生产以及大尺寸等难题的逐步突破，石墨烯的产业化应用步伐正在加快，基于已有的研究成果，最先实现商业化应用的领域可能会是移动设备、航空航天、新能源电池领域。
基础研究
石墨烯对物理学基础研究有着特殊意义，它使得一些此前只能在理论上进行论证的量子效应可以通过实验经行验证。在二维的石墨烯中，电子的质量仿佛是不存在的，这种性质使石墨烯成为了一种罕见的可用于研究相对论量子力学的凝聚态物质——因为无质量的粒子必须以光速运动，从而必须用相对论量子力学来描述，这为理论物理学家们提供了一个崭新的研究方向：一些原来需要在巨型粒子加速器中进行的试验，如今可以在小型实验室内用石墨烯进行。
石墨烯还具有所谓的量子霍尔效应，这种诺贝尔奖量级的重要效应以往是要在极低温下才能显现的，石墨烯却能将它带到室温下。
晶体管
石墨烯可以用来制作晶体管，由于石墨烯结构的高度稳定性，这种晶体管在接近单个原子的尺度上依然能稳定地工作。相比之下，目前勇挑大梁的以硅为材料的晶体管在10nm左右的尺度上就会失去稳定性；石墨烯中电子对外场的反应速度超快这一特点，又使得由它制成的晶体管可以达到极高的工作频率。例如IBM公司在2010年2月就已宣布将石墨烯晶体管的工作频率提高到了100GHz，超过同等尺度的硅晶体管。
柔性显示屏
消费电子展上可弯曲屏幕备受瞩目，成为未来移动设备显示屏的发展趋势。柔性显示未来市场广阔，作为基础材料的石墨烯前景也被看好。韩国研究人员首次制造出了又多层石墨烯和玻璃纤维聚酯片基底组成的柔性透明显示屏。韩国三星公司和成均馆大学的研究人员在一个63cm宽的柔性透明玻璃纤维聚酯板上，制造出了一块电视机大小的纯石墨烯。他们表示，这是迄今为止“块头”最大的石墨烯块。随后，他们用该石墨烯块制造出了一块柔性触摸屏。研究人员表示，从理论上来讲，人们可以卷起智能手机，然后像铅笔一样将其别在而后。
新能源电池
新能源电池也是石墨烯最早商用的一大重要领域。美国麻省理工学院已成功研制出表面附有石墨烯纳米涂层的柔性光伏电池板，可极大降低制造透明可变形太阳能电池的成本，这种电池有可能在夜视镜、相机等小型数码设备中应用。另外，石墨烯超级电池的成功研发，也解决了新能源汽车电池的容量不足以及充电时间长的问题，极大加速了新能源电池产业的发展。这一系列的研究成果为石墨烯在新能源电池行业的应用铺就了道路。
航空航天
由于高导电性、高强度、超轻薄等特性，石墨烯在航天军工领域的应用优势也是极为突出的。前不久美国NASA开发出应用于航天领域的石墨烯传感器，就能很好的对地球高空大气层的微量元素、航天器上的结构性缺陷等进行检测。而石墨烯在超轻型飞机材料等潜在应用上也将发挥更重要的作用。
感光元件
2013年，新加坡南洋理工大学学者，研发出了一个以石墨烯作为感光元件材质的新型感光元件，可望透过特殊结构，让感光能力比现有CMOS或CCD提高上千倍，而且损耗的能源也仅需原本10%。
这项技术将被应用在监视器与卫星成像领域中，不久的将来可以应用于照相机、智能手机等。
复合材料
基于石墨烯的复合材料是石墨烯应用领域中的重要研究方向， 其在能量储存、液晶器件、电子器件、生物材料、传感材料和催化剂载体等领域展现出了优良性能， 具有广阔的应用前景。目前石墨烯复合材料的研究主要集中在石墨烯聚合物复合材料和石墨烯基无机纳米复合材料上，而随着对石墨烯研究的深入， 石墨烯增强体在块体金属基复合材料中的应用也越来越受到人们的重视。
分类
1、单层石墨烯
单层石墨烯（Graphene）：指由一层以苯环结构（即六角形蜂巢结构）周期性紧密堆积的碳原子构成的一种二维碳材料。2、双层石墨烯
双层石墨烯（Bilayer or double-layer graphene）：指由两层以苯环结构（即六角形蜂巢结构）周期性紧密堆积的碳原子以不同堆垛方式（包括AB堆垛，AA堆垛等）堆垛构成的一种二维碳材料。3、少层石墨烯
少层石墨烯（Few-layer）：指由3-10层以苯环结构（即六角形蜂巢结构）周期性紧密堆积的碳原子以不同堆垛方式（包括ABC堆垛，ABA堆垛等）堆垛构成的一种二维碳材料。4、多层石墨烯
多层石墨烯又叫厚层石墨烯（multi-layer graphene）：指厚度在10层以上10nm以下苯环结构（即六角形蜂巢结构）周期性紧密堆积的碳原子以不同堆垛方式（包括ABC堆垛，ABA堆垛等）堆垛构成的一种二维碳材料。选型指南
（1）对于制备粒径较大、纯度较高的石墨烯，原料选择最好是鳞片石墨，其粒径200-300目之间最佳，但不能小于300目；粒径太大，影响制备过程中的反应充分性，进而导致石墨烯纯度的降低、产率降低和缺陷度的增大；粒径太小，会导致制备出的石墨烯粒径较小、缺陷度增大。
（2）以晶质石墨为原料制备的石墨烯比以微晶石墨制备的石墨烯的电阻率与结构缺陷含量更低。
（3）在相同的氧化-热剥离还原条件下，以晶质石墨为原料制备的石墨烯材料的超级电容性能略优于以微晶石墨为原料制备的石墨烯的超级电容性。
（4）在相同的温度条件下，晶质石墨制备的石墨烯的吸附性小于微晶石墨制备的石墨烯。
