1 范围
本标准规定了焊接结构用耐大气腐蚀厚钢板的尺寸、外形、技术要求、试验和检验、标志及检验文件等。
本标准适用于常州精密钢管博客网生产的焊接结构用耐大气腐蚀厚钢板。

2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 223 钢铁及合金化学分析方法
GB/T 228－2002 金属材料 室温拉伸试验方法
GB/T 229－1994 金属夏比冲击试验方法
GB/T 2975－1998 钢及钢产品力学性能试验取样位置及试样制备
GB/T 4336－2002 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）
GB/T 20066－2006 钢和铁 化学成分测定用试样的取样和制样方法
GB/T 20123－2006 钢铁 总碳硫含量的测定 高频感应炉燃烧后红外吸收法(常规方法)
Q/BQB 600 厚钢板一般技术要求

3 一般技术要求
除非本标准另有规定，否则按本标准供货的钢板应符合Q/BQB 600的相应要求。

4 分类和代号
钢板的牌号、公称厚度、用途如表1所示。
表1

牌 号	公称厚度 mm	用 途
SM400A、 SM400B	5～150	焊接结构用耐大气腐蚀钢板，用于要求优良焊接性能的桥梁、建筑和其它结构件。
SM400C	5～100
SM490A、SM490B	5～150
SM490C	5～100
SM490YA、SM490YB	5～100
SM520B、SM520C	5～100
SM570	5～100

5 技术要求
5.1 牌号及化学成分
5.1.1钢的牌号及化学成分（熔炼分析）应符合表2的规定。

牌 号	公称厚度 mm	化 学 成 分 （熔 炼 分 析） %
		C	Si	Mn	P	S	其 他
SM400A	5～50	≤0.23	-	≥2.5×C(a)	≤0.035	≤0.035	根据需要可添加 其它合金元素
	>50～150	≤0.25
SM400B	5～50	≤0.20	≤0.35	0.60～1.50
	>50～150	≤0.22
SM400C	5～100	≤0.18	≤0.35	0.60～1.50
SM490A	5～50	≤0.20	≤0.55	≤1.65
	>50～150	≤0.22
SM490B	5～50	≤0.18	≤0.55	≤1.65
	>50～150	≤0.20
SM490C	5～100	≤0.18	≤0.55	≤1.65
SM490YA	5～100	≤0.20	≤0.55	≤1.65
SM490YB
SM520B	5～100	≤0.20	≤0.55	≤1.65
SM520C
SM570	5～100	≤0.18	≤0.55	≤1.70
a) 碳的值采用实际熔炼分析中的含量。

5.1.2碳当量和焊接裂纹敏感系数的计算公式应符合表3规定。
表3

项目	计算公式(a)
碳当量
焊接裂纹敏感系数
a) 计算公式中的化学成分采用熔炼分析的值

5.1.3 对以调质状态交货的牌号为SM570的碳当量应符合表4的规定。
表4

牌号	交货状态	碳当量Ceq， ％
		厚度，mm
		≤50	＞50～100
SM570W	QT	≤0.44	≤0.47

5.1.4 根据需方要求，经供需双方协商并在合同中注明，对以热机械控制轧制状态交货的钢板的碳当量应符合表5的规定。
5.1.5 根据需方要求，经供需双方协商并在合同中注明，对以调质状态交货的牌号为SM570钢板的碳当量、和以热机械控制轧制状态交货的钢板的碳当量可用焊接裂纹敏感系数替代，焊接裂纹敏感系数应符合表6的规定。
表5

牌号	交货状态	焊接裂纹敏感系数Pcm，％
		厚度，mm
		≤50	＞50～100
SM490A、SM490YA、 SM490B、SM490YB、 SM490C	TM	≤0.38	≤0.40
SM520B、SM520C	TM	≤0.40	≤0.42

表6

牌号	交货状态	焊接裂纹敏感系数Pcm，％
		厚度，mm
		≤50	＞50～100
SM570	QT	≤0.28	≤0.30
SM490A、SM490YA、 SM490B、SM490YB、 SM490C	TM	≤0.24	≤0.26
SM520B、SM520C	TM	≤0.26	≤0.27

5.2 力学和工艺性能
5.2.1 钢板的力学和工艺性能应符合相应表7的规定。
5.2.2 冲击功值为一组三个试样试验结果的平均值，允许其中一个试样的试验结果小于规定值，但不得小于规定值的70%。
5.2.3如冲击试验结果不符合规定要求,且三个试样的平均值不小于规定值的85％时，可以在同一取样产品上另取三个试样进行试验，这时,前后六个试样的平均值应不小于规定值,并且其中低于规定值的试样最多只能有二个,只允许其中一个值小于规定值的70%。
5.3 表面质量
对牌号为SM570的钢板，如需要焊接修补，应经供需双方协商同意并在合同中注明。

6 检验和试验
6.1 检验文件类型在选用规定的检验和试验时，应符合6.2～6.3条款规定。
6.2 每批钢板所需检验项目的试样数量、取样方法、试验方法应符合表8的规定。
6.3 取样频率
6.3.1 化学成分分析的取样频率
按炉对化学成分进行熔炼分析。
6.3.2 拉伸性能的取样频率
每批应由重量不大于50吨同炉号、同牌号、最大厚度不大于最小厚度2倍、同交货状态的钢板组成。当批重量大于50吨时，取两个试样。当批由单张钢板组成时，取一个试样。

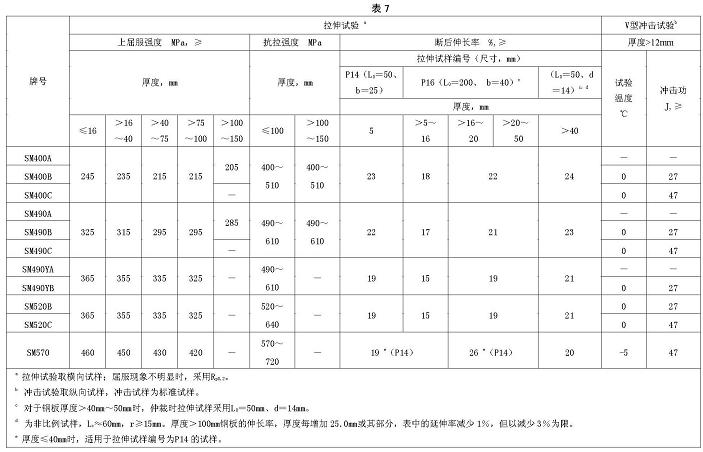

表7

表8

序 号	检 验 项 目	试样数量，个	取 样 方 法c	试 验 方 法
1	化学分析a	1（每炉）	GB/T 222	GB/T 223，GB/T4336,GB/T20123
2	拉伸试验b	1	GB/T 2975	GB/T 228
3	冲击试验	1组（3个）	GB/T 2975 厚度≤28mm,图A11 a） 厚度＞28mm,图A11 b）	GB/T 229
a 仲裁时，试验方法采用GB/T 223。 b 对于L0＝50,d＝14拉伸试样,样坯位置按GB/T 2975：厚度＜50，图A10 c）；厚度≥50mm,图A10 d）。 c 当不能按规定取样位置取样时，应尽量靠近该位置。

6.3.3 冲击性能的取样频率
每批应由同炉号、同牌号、同交货状态的钢板组成。试样应取自批中最厚的钢板。
6.3.4 经供需双方协商,可另外确定组批规则。

7 冲击试验的复验
如冲击试验结果不符合规定要求时，已做试验且结果不合的单张钢板不能验收，对与取样钢板同一厚度的钢板进行逐件提交冲击试验和验收，对其它厚度的钢板组成新批提交冲击试验和验收。

8 附录
附录A（资料性附录）列出了本标准与引用标准及国标相近牌号对照表。

附录A
（资料性附录）
本标准与引用标准及国标相近牌号对照表
表A.1

Q/BQB 611－2009	JIS G 3106：2008	GB/T 3274－88 GB/T 711－88
SM400A	SM400A	Q235A，Q235B，Q255A，Q255B，20
SM400B	SM400B	Q235C，Q255B，20
SM400C	SM400C	Q235D，20
SM490A	SM490A	Q275，Q345A，Q345B
SM490B	SM490B	Q275，Q345C
SM490C	SM490C	Q275，Q345D
SM490YA	SM490YA	Q345A，Q345B
SM490YB	SM490YB	Q345C
SM520B	SM520B	Q390A，Q390B
SM520C	SM520C	Q390C
SM570	SM570	Q460C、Q460D

附加说明：
本标准与JIS G3106：2008一致性程度为非等效。
本标准代替Q/BQB611－2004。
本标准与Q/BQB611－2004相比主要变化如下：
—— 规范性引用文件中引用了Q/BQB 600、GB/T 20066－2006和GB/T 20123－2006；
—— 扩大Mn含量上限规定，对SM400C增加了Mn含量下限；
—— 下屈服强度修改为上屈服强度规定；
—— 调整了牌号SM570拉伸试样标距的厚度划分；
—— 修改了厚度≤28mm冲击试样在钢板厚度方向取样位置为近表面2mm；
—— 修改了厚度为＞20～＜50mm的L0＝50,d＝14拉伸试样在钢板厚度方向取样位置；
—— 增加了检验文件类型在选用规定的检验和试验时规定。
本标准的附录为资料性附录。
本标准由宝山钢铁股份有限公司质量部提出。
本标准由宝山钢铁股份有限公司质量部起草。
本标准起草人 黄锦花。
本标准于2004年首次发布。
