1 范围
本标准规定了水轮发电机磁轭、磁极用钢板及钢带（以下简称钢板及钢带）的分类和代号、尺寸、外形、技术要求、检验和试验、包装、标志及检验文件等。
本标准适用于常州精密钢管博客网生产的用于制造水轮发电机组转子磁轭的热轧钢板及钢带和制造水轮发电机组磁极的冷轧钢板及钢带。
2
规范性引用文件
下列文件中的条款通过本技术条件的引用而成为本技术条件的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本技术条件，然而，鼓励根据本技术条件达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本技术条件。
GB/T
228-2002 金属材料 室温拉伸试验方法
GB/T 2975-1998 钢及钢产品
力学性能试验取样位置及试样制备
GB/T 3655-2008 用爱泼斯坦方圈测量电工钢片（带）磁性能的方法
GB/T
8170-2008 数值修约规则与极限数值的表示和判定
GB/T 13789-2008
用单片测试仪测量电工钢片(带)磁性能的方法
Q/BQB 300 热连轧钢板及钢带的包装、标志及检验文件的一般规定
Q/BQB
301 热连轧钢板及钢带的尺寸、外形、重量及允许偏差
Q/BQB 400 冷轧产品的包装、标志及检验文件
Q/BQB 401
冷连轧钢板及钢带的尺寸、外形、重量及允许偏差
JIS C 2550:2000 电工钢板试验方法
IEC
60404-4:2000 软磁材料直流磁性能测量方法
3
分类及代号

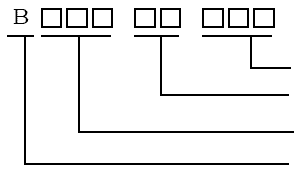

3.1钢的牌号命名方法如下所示。
|
|
磁场强度为15KA/m时，规定的最小磁感应强度值的100倍
材料的交货状态。TG：热轧；TF：冷轧。
规定的最小屈服强度值，单位为MPa
宝钢英文名称Baosteel的首字母。
|
|
图1 牌号命名方法 |
示例1：B345TG179表示，规定最小屈服强度为345MPa，热轧状态交货，磁场强度为15KA/m时，规定的最小磁感应强度值为1.79T；
示例2：B250TF183表示，规定最小屈服强度为250MPa，冷轧状态交货，磁场强度为15KA/m时，规定的最小磁感应强度值为1.83T。
3.2钢板及钢带的牌号、用途应符合表1的规定。
表 1
|
产品类别 |
牌号 |
用途 |
|
磁轭用热轧钢板及钢带 |
B345TG179 |
用于制造大型水轮发电机组转子的磁轭部 |
|
B450TG179 |
|
B500TG179 |
|
B550TG178 |
|
磁极用冷轧钢板及钢带 |
B250TF183 |
用于制造大型水轮发电机组转子的磁极部分 |
|
B300TF182 |
|
B350TF181 |
|
B400TF180 |
|
B450TF179 |
|
B500TF179 |
 |
4 订货所需信息
订货时用户需提供下列信息：
a)
产品名称（钢板或钢带）；
b) 本标准号；
c) 牌号；
d) 规格及尺寸；
e) 边缘状态；
f)
其它。
5 尺寸、外形、重量及允许偏差
5.1
钢板及钢带的公称尺寸应符合表2的规定。
表 2
|
产品类别 |
公称厚度mm |
公称宽度 mm |
公称长度 mm |
卷内径 mm |
|
磁轭用热轧钢板及钢带 |
2.0～<3.0 |
800～1230 |
2000～12000 |
760 |
|
磁极用冷轧钢板及钢带 |
0.8～1.5 |
900～1250 |
1000～6000 |
508 |
|
|
5.2
钢板及钢带的尺寸允许偏差
5.2.1钢板及钢带的横向厚度差为带宽方向测得的厚度最大值与最小值之差。
5.2.2钢板及钢带的厚度允许偏差为公称厚度的±5%；横向厚度差应不大于其公称厚度的5%。
5.2.3对于切边钢板，任意1m测量长度上，不平度应不大于8mm，镰刀弯应不大于3mm。
5.2.4热轧钢板及钢带其它的外形、重量及其允许偏差应符合Q/BQB301的规定。
5.2.5冷轧钢板及钢带其它的外形、重量及其允许偏差应符合Q/BQB401的规定。
6
技术要求
6.1冶炼方法
钢为氧气转炉冶炼的镇静钢。
6.2
交货状态
磁轭用钢板及钢带以热轧或控制轧制状态交货；磁极用钢板及钢带以退火加平整状态交货。
6.3
钢板及钢带的力学性能及工艺性能应分别符合表3和表4的规定。
6.4钢板及钢带的磁性能应符合表5的规定。
表 3
|
牌 号 |
拉 伸 试 验a, b |
180°弯曲试验c
弯心直径(板厚a) |
|
屈服强度
MPa |
抗拉强度
MPa |
断后伸长率 %
A80mm |
|
B345TG179 |
≥345 |
≥490 |
≥18 |
2a |
|
B450TG179 |
≥450 |
≥590 |
≥14 |
2a |
|
B500TG179 |
≥500 |
≥600 |
≥12 |
3a |
|
B550TG178 |
≥550 |
650～800 |
≥12 |
3a |
a 试样为GB/T
228中的P6试样，试样方向为横向。
b 当屈服现象不明显时，采用Rp0.2。否则，采用ReL。
c
弯曲试样宽度应不小于20mm，仲裁试验时为20mm。试样方向为横向。 |
|
|
表 4
|
牌 号 |
拉 伸 试 验a, b |
|
屈服强度
MPa |
抗拉强度
MPa |
断后伸长率 %
A80mm |
|
B250TF183 |
≥250 |
≥350 |
≥16 |
|
B300TF182 |
≥300 |
≥400 |
≥15 |
|
B350TF181 |
≥350 |
≥450 |
≥13 |
|
B400TF180 |
≥400 |
≥500 |
≥10 |
|
B450TF179 |
≥450 |
≥550 |
≥10 |
|
B500TF179 |
≥500 |
≥580 |
≥8 |
a试样为GB/T
228中的P6试样，试样方向为横向。
b 当屈服现象不明显时，采用Rp0.2。否则，采用ReL。 |
|
|
表 5
|
牌号 |
理论密度
kg/dm3 |
磁感应强度T
不小于 |
|
B50a |
B150b |
|
B345TG179 |
7.85 |
1.54 |
1.79 |
|
B450TG179 |
1.54 |
1.79 |
|
B500TG179 |
1.53 |
1.79 |
|
B550TG178 |
1.52 |
1.78 |
|
B250TF183 |
1.60 |
1.83 |
|
B300TF182 |
1.55 |
1.82 |
|
B350TF181 |
1.52 |
1.81 |
|
B400TF180 |
1.50 |
1.80 |
|
B450TF179 |
1.50 |
1.79 |
|
B500TF179 |
1.50 |
1.79 |
a对于磁轭用热轧钢板和钢带，B50为保证值，但不提供测量值。
b B150为参考值。 |
|
|
6.5
表面质量
6.5.1钢板及钢带的表面应平滑和清洁，无润滑脂和毛刺以及其他缺陷，如划痕、气孔和裂纹。然而，一些分散的缺陷，如果它们在厚度公差范围内，并且对最终的使用无妨碍，是可以允许的。
6.5.2
对于钢带，由于没有机会切除带缺陷部分，所以允许带有若干不正常的部分，但有缺陷的部分不得超过每卷总长度的6％。
7
检验和试验
7.1 钢板及钢带的外观用肉眼检查。
7.2
钢板及钢带的尺寸和外形应用合适的测量工具检查。
7.3钢板及钢带应按批验收，每个检验批应由不大于30吨的同炉号、同牌号、同厚度规格、同产品形态的钢板及钢带组成。
7.4每批钢板及钢带的检验项目、试样数量、取样方法、试验方法及取样方向应符合表6的规定。
7.5
如有某一项试验结果不符合标准要求，则从同一批中再任取双倍数量的试样进行该不合格项目的复验。复验结果（包括该项目试验所要求的所有指标）合格，则整批合格。复验结果（包括该项目试验所要求的所有指标）即使有一个指标不合格，则复验不合格。如复验不合格，则已做试验且试验结果不合的单件不能验收，但该批材料中未做试验的单件可逐件重新提交试验和验收。
表 6
|
检验项目 |
取样数量 |
取样方向 |
试样尺寸 |
取样方法 |
试验方法 |
|
磁感应强度a b |
1组/批 |
横向或纵向 |
320mm×320mm |
GB/T 2975 |
GB/T 13789 |
|
横向、纵向各一半 |
320mm×30mm |
GB/T 3655 |
|
力学性能 |
1个/批 |
横向 |
- |
GB/T 228 |
a仲裁情况下采用GB/T
3655。
b磁感应强度用直流法进行测定。 |
|
|
8 热轧钢板及钢带的包装、标志和检验文件应符合Q/BQB
300的规定，冷轧钢板及钢带的包装、标志和检验文件应符合Q/BQB 400的规定。
9
数值修约规则应符合GB/T 8170的规定。
附加说明：
本标准参考IEC
60404-8-5:1989编制。
本标准代替BZJ484-2007。
主要修改内容：
——增加冷轧牌号B450TF179和B500TF179，并规定力学性能和磁性能；
——修改冷轧产品的厚度范围
本标准由宝山钢铁股份有限公司质量部提出。
本标准由宝山钢铁股份有限公司质量部起草。
本标准起草人
孙忠明。
本标准为首次发布。
|
