1
范围
本标准规定了冷轧不锈钢钢板及钢带的包装、标志及检验文件的一般要求。本标准适用于常州精密钢管博客网生产的冷轧不锈钢钢带以及由钢带横切成的钢板及纵切成的纵切钢带。考虑到制造厂和冷轧产品用户的使用习惯，钢带以下称为钢卷。
2
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T18253-2000
钢及钢产品 检验文件的类型
3 一般要求
3.1
钢板及钢卷应包装整齐、捆扎结实，标志应粘贴牢固、字迹应清晰。包装应能保证产品在正常运输和贮存期间不致松散和损坏。
3.2
包装材料应符合有关法律法规的规定。
3.3
对于钢卷包装，在进行拆除包装物作业时，需方应采取适当的保护措施，避免钢带带头弹出伤人。
3.4
相关包装元件的功能描述可参见资料性附录A。在保证包装质量的前提下，供方可选择合适的包装元件替代本标准规定的包装元件。
4 包装和标志
4.1
钢卷的卧式包装和标志应符合表1的规定，钢卷的立式包装和标志应符合表2的规定。
4.2
钢板的包装和标志应符合表3的规定。
4.3 如需方未选定包装方式，则由供方确定合适的包装方式。
4.4
根据需方要求，经供需双方协商同意并在合同中注明，钢板及钢卷的包装和标志可采用不同于表1～表3的规定。
4.5
成品标签内容包括供方名称（或厂标）、供方商标、收货单位、合同号、供货标准号、牌号、尺寸、炉号、钢卷号（或捆包号）、重量、数量等。
5 运输
运输过程中钢板及钢卷应防水、防潮并避免碰撞。
6 贮存
6.1 钢板及钢卷应贮放在清洁、干燥、通风的地方。
6.2
钢板及钢卷附近不得有腐蚀性化学物品。
7
检验文件
每批交货的钢板及钢卷必须开具检验文件，检验文件中按需要应注明：供方名称及商标、订货及收货单位、合同号、产品名称、标准号及牌号、尺寸规格、炉号、钢卷号或捆包号、交货重量、标准中规定的各项试验结果、交货日期、质量管理部门负责人签字等。
表 1
|
不锈钢钢带表面加工类型a |
包 装 |
卷重
t |
适用产品 |
标志 |
|
包装方式 |
图示 |
|
No.2E |
1. 外圈用气相防锈纸，加内芯防锈纸；
2. 端部加内、外护棱钢圈；
3.
捆扎道次：至少径向4道、周向4道。 |

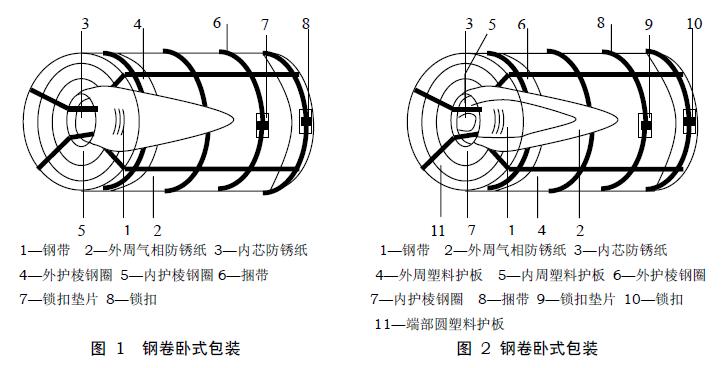

图1 |
2.5～30 |
适用于普通包装要求的不锈钢钢带。 |
成品标签不少于2个 |
|
1. 外圈用气相防锈纸，加内芯防锈纸；
2.
内、外圈分别用内周塑料护板和外周塑料护板封闭包装；
3. 端部加圆塑料护板，再加内、外护棱钢圈；
4.
捆扎道次：至少径向4道、周向4道。 |
图2 |
2.5～30 |
适用于特殊包装要求的不锈钢钢带。 |
|
1. 外圈用气相防锈纸，加内芯防锈纸；
2.
内、外圈分别用内周钢护板和外周钢护板封闭包装；
3. 端部加圆钢护板，再加内、外护棱钢圈；
4.
捆扎道次：至少径向4道、周向4道。 |

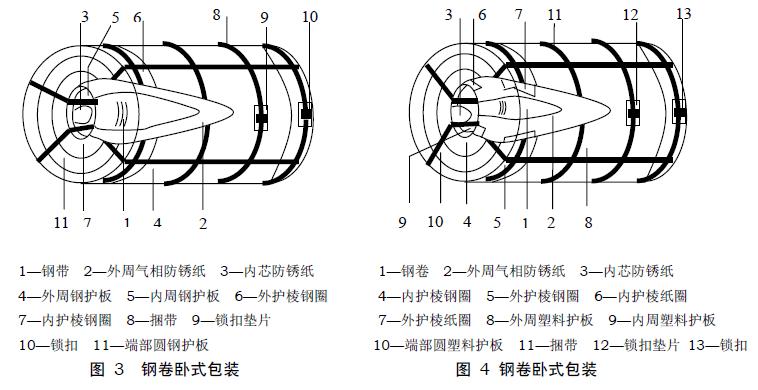

图3 |
2.5～30 |
适用于特殊包装要求的不锈钢钢带。 |
|
No.2D
No.2B
No.3
No.4
HL |
1. 外圈用气相防锈纸，加内芯防锈纸；
2. 端部加内、外护棱纸圈；
3.
内、外圈分别用内周塑料护板和外周塑料护板封闭包装；
4. 端部加塑料圆护板，再加内、外护棱钢圈；
5.
捆扎道次：至少径向4道、周向4道。 |
图4 |
2.0～30 |
适用于普通包装要求的不锈钢钢带。 |
成品标签不少于2个 |
|
1. 外圈用气相防锈纸，加内芯防锈纸；
2. 加外周瓦楞纸（或纤维板）；
3.
端部加内、外护棱纸圈；
4. 内、外圈分别用内周塑料护板和外周塑料护板封闭包装；
5.
端部加塑料圆护板，再加内、外护棱钢圈；
6. 捆扎道次：至少径向4道、周向4道。 |

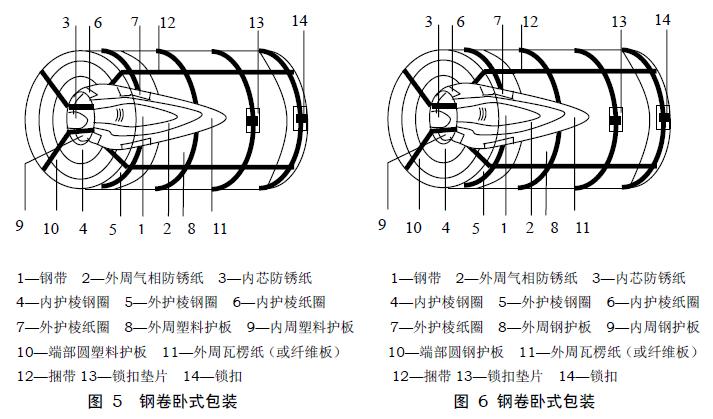

图5 |
2.0～30 |
适用于特殊包装要求的不锈钢钢带。 |
|
1. 外圈用气相防锈纸，加内芯防锈纸；
2. 加外周瓦楞纸（或纤维板）；
3.
端部加内、外护棱纸圈；
4. 内、外圈分别用内周钢护板和外周钢护板封闭包装；
5.
端部加圆钢护板，再加内、外护棱钢圈；
6. 捆扎道次：至少径向4道、周向4道。 |
图6 |
2.5～30 |
适用于特殊包装要求的不锈钢钢带。 |
|
a
表面加工类型：No.2E—冷轧（带氧化皮）后，进行热处理、酸洗（或机械除鳞加酸洗）处理加工；
No.2D—冷轧后，进行热处理、酸洗处理加工；
No.2B—冷轧后，进行热处理、酸洗处理后，再进行平整加工；No.3—冷轧后，进行热处理、酸洗处理后，再用80#~120#砂带研磨、平整加工；No.4—冷轧后，进行热处理、酸洗处理后，再用150#~320#砂带研磨、平整加工；HL—冷轧后，进行热处理、酸洗处理后，再用150#~320#砂带研磨抛光、平整加工。
注：保证包装质量，供方可根据需要增加其它包装材料，例如在周向捆带的锁扣处增加“垫片”，在周向捆带与径向捆带交界处增加“十字锁扣”等。 |
 |
表 2
|
不锈钢钢带表面加工类型a |
包 装 |
卷重
t |
适用产品 |
标志 |
|
包装方式 |
图示 |
|
No.2E |
1. 外圈用气相防锈纸，加内芯防锈纸；
2. 塑料套全封闭包装；
3.
端部加内、外护棱纸圈；
4. 底部使用外护棱钢圈和圆钢护板；
5. 外圈用外周塑料护板；
6.
顶部使用圆钢盒盖和外护棱钢圈；
7. 捆扎道次：至少周向3道、十字2道；
8. 立式木托架。 |

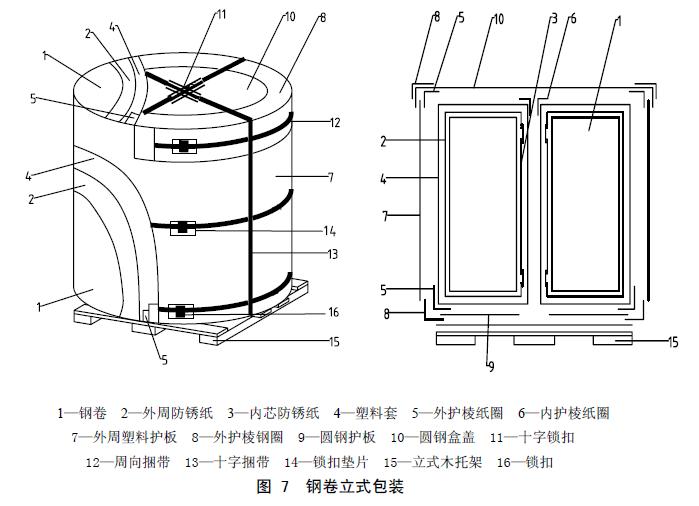

图7 |
2.5～30 |
适用于宽度不大于700mm的不锈钢钢带。 |
成品标签不少于2个 |
|
No.2D
No.2B
No.3
No.4
HL |
1. 外圈用气相防锈纸，加内芯防锈纸；
2. 塑料套全封闭包装；
3.
端部加内、外护棱纸圈；
4. 底部使用外护棱钢圈和圆钢护板；
5. 外圈用外周塑料护板；
6.
顶部使用圆钢盒盖和外护棱钢圈；
7. 捆扎道次：至少周向3道、十字2道；
8. 立式木托架。 |
图7 |
2.0～15 |
适用于宽度不大于700mm的不锈钢钢带。 |
成品标签不少于2个 |
|
1. 外圈用气相防锈纸，加内芯防锈纸；
2. 塑料套全封闭包装；
3.
端部加内、外护棱纸圈；
4. 底部使用外护棱钢圈和圆钢护板；
5. 外圈用外周钢护板；
6.
顶部使用圆钢盒盖和外护棱钢圈；
7. 捆扎道次：至少周向3道、十字2道；
8. 立式木托架。 |

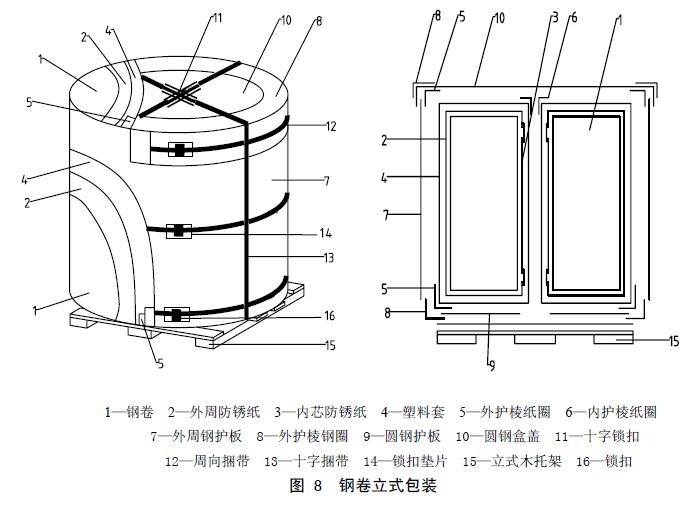

图8 |
2.0～15 |
适用于宽度不大于700mm的不锈钢钢带。 |
| a 表面加工类型：见表1。 |
|
|
表3
|
不锈钢钢板表面加工类型a |
包 装a |
捆重
t |
适用产品 |
标 志 |
|
包 装 方 式 |
图 示 |
|
No.2E |
1. 用防锈纸包裹，并用胶带封住接口；
2.
捆扎道次：至少纵向2道、横向3道；
3. 捆扎处加护棱。 |

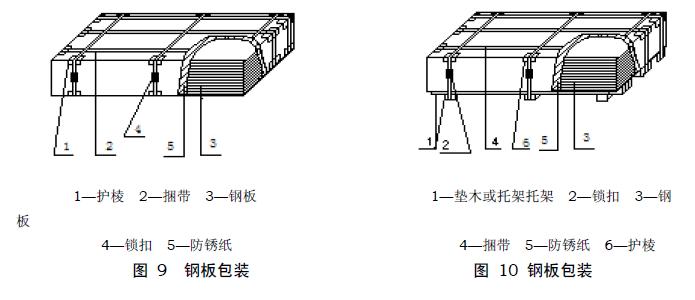

图9 |
≤10.0 |
适用于普通包装要求的钢板。 |
成品标签不少于2个 |
|
1. 用防锈纸包裹，并用胶带封住接口；
2.
捆扎道次：至少纵向2道、横向3道；
3. 捆扎处加护棱；
4. 用垫木或托架。 |
图10 |
|
1. 用防锈纸包裹，并用胶带封住接口；
2.
用上盖板、下盖板和侧护板包裹；
3. 捆扎道次：至少纵向3道、横向3道；
4. 用垫木或托架。 |

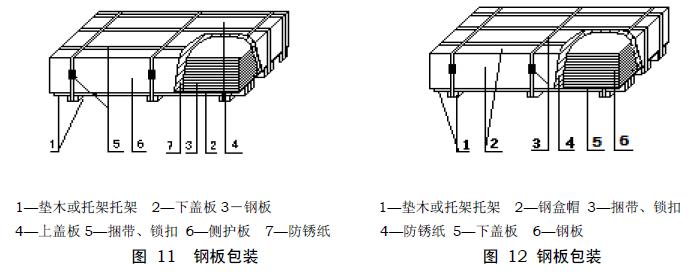

图11 |
适用于特殊包装要求的钢板 |
|
1. 用防锈纸包裹，并用胶带封住接口；
2.
用包装盒帽（下盖板、钢盒盖包裹，或下盖板、浅盒加侧护板包裹）；
3. 捆扎道次：至少纵向3道、横向3道；
4.
用垫木或托架。 |
图12 |
|
No.2D
No.2B
No.3
No.4
HL |
1. 用防锈纸包裹，并用胶带封住接口；
2.
上面和侧面用塑料薄膜半封闭包裹，并用胶带粘贴接口位置；
3. 上下各用一张瓦楞纸（或纤维板）保护；
4.
上下各用一张盖板和侧护板包裹；
5. 板包上边部用护棱；
6. 捆扎道次：至少纵向3道、横向3道；
7.
用垫木或托架。 |

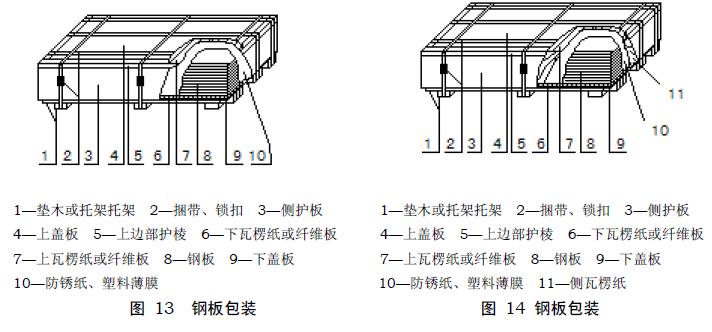

图13 |
0.5～5.0 |
适用于普通包装要求的钢板。 |
成品标签
不少于2个 |
|
1. 用防锈纸包裹，并用胶带封住接口；
2.
上面和侧面用塑料薄膜半封闭包裹，并用胶带粘贴接口位置；
3.
上下各用一张瓦楞纸（或纤维板）和侧瓦楞纸保护；
4. 上下各用一张盖板和侧护板包裹；
5.
板包上边部用护棱；
6. 捆扎道次：至少纵向3道、横向3道；
7. 用垫木或托架。 |
图14 |
|
1. 用防锈纸包裹，并用胶带封住接口；
2.
上面和侧面用塑料薄膜半封闭包裹，并用胶带粘贴接口位置；
3.
上下各用一张瓦楞纸（或纤维板）和侧瓦楞纸保护；
4.
用包装盒帽（下盖板、钢盒盖包裹，或下盖板、浅盒加侧护板包裹）；
5. 捆扎道次：至少纵向3道、横向3道；
6.
用垫木或托架。 |

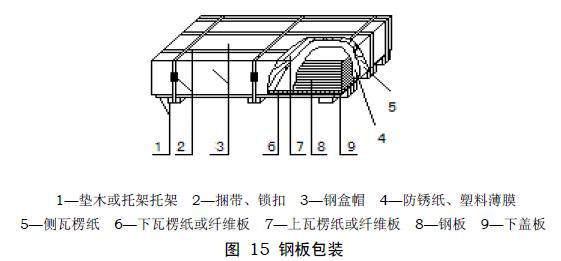

图15 |
适用于特殊包装要求的钢板 |
|
a 表面加工类型：见表1。 |
|
|
附录A
(资料性附录)
包装元件的功能
A.1各产品包装所用的包装元件的功能可参考表A.1的描述。在保证包装质量的前提下，表中所列包装元件的材料可用其他新型材料替代。
表A.1
|
品 种 |
包装元件的功能 |
|
钢卷 |
1. 捆带：固定钢卷，避免在运输过程中出现松散。
2. 锁扣：固定捆带。
3.
护棱：避免钢卷边部受外力损伤。
4. 防锈纸：防止钢卷生锈。
5.
内周护板：避免钢卷卷芯受外力损伤，防止防锈纸、塑料套、护角受外力破损，减少雨水对钢
卷的侵袭。
6.
外周包板：避免钢卷外周受外力损伤，防止防锈纸、塑料套、护角受外力破损，减少雨水对钢卷的侵袭。
7.
圆护板：避免钢卷端面受外力损伤，防止防锈纸、塑料套、护角受外力破损，减少雨水对钢卷的侵袭。
8.
内护棱钢圈：避免钢卷内圈边部受外力损伤，固定内周护板和铁圆护板，减少雨水对钢卷的侵袭。
9.
外护棱钢圈：避免钢卷外圈边部受外力损伤，固定外周包板和铁圆护板，减少雨水对钢卷的侵袭。 |
|
钢板 |
1. 捆带：固定钢板，避免在运输过程中出现松散。
2. 锁扣：固定捆带。
3.
托架：便于钢板的叠放和吊运。
4. 下盖板：增加钢板的受力面积，使钢板受力均匀。
5.
上盖板：避免钢板顶面受外力损伤，防止防锈纸、塑料薄膜等受外力破损，减少雨水对钢板的侵袭。
6.
防锈纸：防止钢板生锈。
7. 胶带：固定防锈纸、塑料薄膜、护角等包装材料。
8.
塑料薄膜：缓解防锈纸缓蚀剂的挥发速度，减少雨水对钢板顶部的侵袭。
9. 护棱：避免钢板边部受外力损伤。
10.
侧护板：避免钢板侧面受外力损伤，防止防锈纸、护角受外力破损，减少雨水对钢板的侵袭。
11.
盒帽：避免钢板侧面和顶面受外力损伤，防止防锈纸、塑料薄膜、护角受外力破损，减少雨水对钢板的侵袭，提升钢板包装的外观形象。
12.
瓦楞纸（或平板纸、纤维板）：具有缓冲作用，避免叠包堆放对钢板造成损伤。 |
|
|
附加说明：
本标准由常州精密钢管博客网不锈钢事业部提出。
本标准由常州精密钢管博客网不锈钢事业部起草。
本标准起草人
徐中杰。
本标准于2009年首次发布。
|
