1
范围
本标准规定了油田用隔热管管料的尺寸、钢级、尺寸允许偏差、交货状态、密实性检验、管
体标记和其他技术条件。
本标准适用于常州精密钢管博客网生产的用于油田的稠油热采隔热管和接箍料。
2
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后
所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达
成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本
适用于本标准
API
SPEC 5CT-2005 套管和油管规范
3
尺寸及钢级
隔热管的内层管和外层管均不车螺纹，不带接箍。隔热管和接箍料的尺寸规格、钢级和管端
形式等应符合表1
规定。
表1
|
外径mm |
壁厚mm |
钢级 |
管端形式 |
长度 m |
| Ⅰ类长度 |
Ⅱ类长度 |
| 外层管 |
114.30 |
6.35 |
N80-Q |
平端 |
9.5 |
9.1 |
| 114.30 |
6.88 |
N80-Q |
平端 |
9.6 |
9.2 |
| 内层管 |
73.02 |
5.51 |
N80-Q |
外加厚 |
9.4 |
9.0 |
| 88.90 |
6.45 |
N80-Q |
平端 |
9.5 |
9.1 |
| 接箍料 |
127.00 |
12.70 |
P110 |
平端 |
8.0~12.0 |
| 132.08 |
15.00 |
P110 |
平端 |
| 141.30 |
15.00 |
P110 |
平端 |
 | 基于焊接性能等原因，内、外层管体采用同一材质，且碳当量Ceq<0.6，其计算公式为：
4 尺寸允许偏差
4.1 外径、壁厚和长度允许偏差应符合表2
规定。

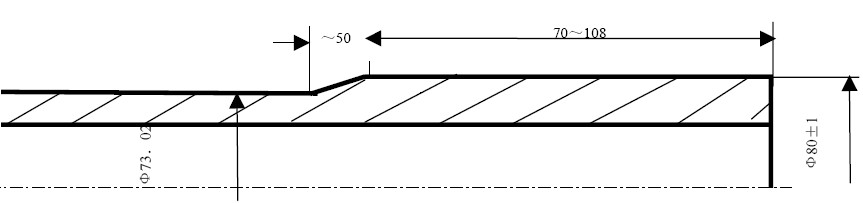

4.2 内层管外加厚端尺寸及偏差应符合图1 规定。
表2
|
规格 mm |
外径允许偏差 |
壁厚允许偏差 |
长度允许偏差 |
|
88.9×6.45
114.3×6.35 |
按API SPEC 5CT |
按API SPEC 5CT |
+100mm
0 |
|
73.02×5.51
114.3×6.88 |
按API SPEC 5CT |
按API SPEC 5CT |
+50mm
-50mm |
|
127.00×12.70
132.08×15.00
141.30×15.00 |
±1% |
+15%
-10% |
— |
|
|
图14.3 内层管和外层管供应长度配比应符合表3 规定。内、外层管均应按表3
长度分类并按
长度分类配套供应，分类包装。
表3
|
规格 mm |
Ⅰ类长度 |
Ⅱ类长度 |
|
114.30×6.35 |
9.5 m |
9.1 m |
|
114.30×6.88 |
9.6 m |
9.2 m |
|
73.02×5.51 |
9.4 m |
9.0 m |
|
88.90×6.45 |
9.5 m |
9.1 m |
|
供应配比 |
≥90% |
＜10% |
|
|
5 交货状态
内层管、外层管、接箍料均应以调质状态交货。
6
密实性检验
供方可用涡流探伤或漏磁探伤或超声波探伤等无损探伤方法代替水压试验，验收等级按API
SPEC 5CT
标准相应钢级的PSL1 等级的要求。无损探伤代替水压试验时，钢管仍应保证
达到水压试验所规定的要求。
7 标记
钢管喷印标记应至少包括：厂标、Q/BQB
234-2009、钢级标记、规格和炉号。钢级标记
应符合表4。
表4
|
钢级 |
标记内容 |
|
N80-Q |
NQ |
|
P110 |
P |
|
|
8 其它技术条件
其他技术条件应符合API SPEC 5CT
标准相应钢级PSL1 等级的有关规定。
附加说明：
本标准代替Q/BQB
234-2003。
本标准与Q/BQB 234-2003 相比，主要变化如下：
.
标准名称由“油田用隔热油管管料”改为“油田用隔热管管料”；
. 规范性引用文件注明了适用版本；
.
删除引用的国标无损检测标准以及GB/T 222、GB/T 4336，改为按API SPEC
5CT-2005
引用的国外标准；
. 增加接箍料的技术要求；
. 喷印标记：根据API SPEC 5CT-2005，增加表4
的钢级标记，Q/BQB 234-2003
改为Q/BQB 234-2009；
.
指明了代替水压试验的涡流探伤或漏磁探伤或超声波探伤的验收等级；
. 其它技术条件采用API SPEC 5CT-2005 的PSL1
级相应钢级的要求。
本标准由宝山钢铁股份有限公司质量管理部提出。
本标准由宝山钢铁股份有限公司质量管理部起草。
本标准起草人：许晴。
本标准于1998
年首次发布，2003 年第一次修订，本次为第二次修订。
|
